Исходные данные

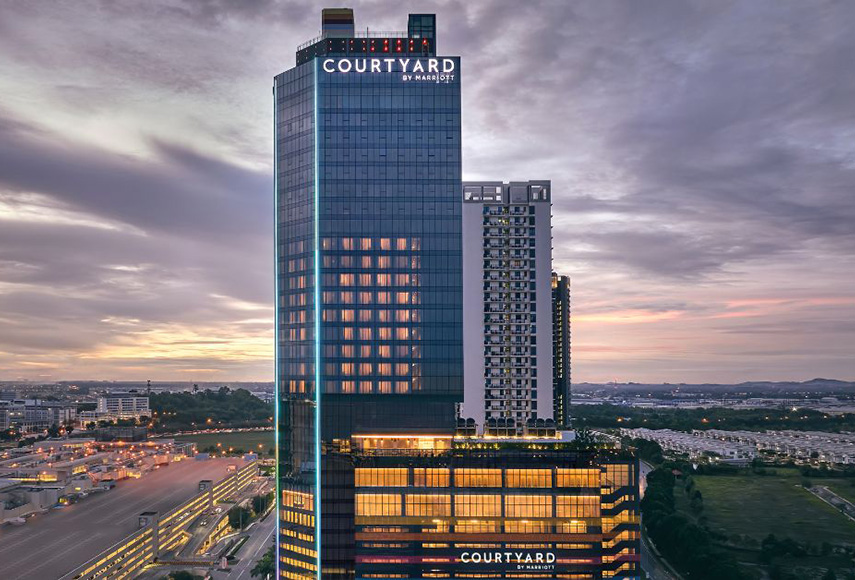

Компания Acoustic & Lighting произвела модернизацию технического оснащения отеля Courtyard by Marriott Penang, который находится в 33-этажном комплексе Tropicana 218 Macalister, расположенном в деловой части города Джорджтаун в Малайзии, и предлагает посетителям 199 номеров и люксов с панорамным видом на остров Пинанг и Малаккский пролив, бальный зал без колонн, восемь современных конференц-залов, круглосуточный тренажерный зал, спа, открытый бассейн, лаунж и бар. От интегратора требовалось реализовать системы фонового воспроизведения музыки, видеоотображения, распределения сигналов, автоматизации и Digital Signage.
Реализация проекта
Развернутая в отеле система фонового воспроизведения музыки включает 23 различные зоны, сигналы в которые поступают по сети Dante от одного сервера, включающего шесть различных источников. Она подключена к СОУЭ и в случае возникновения чрезвычайной ситуации способна автоматически отключить транслируемый аудиоконтент для проигрывания сообщений о необходимости эвакуации. В каждой зоне установлен цифровой аудиопроцессор Bose ESP-880AD, соединенный с сетью Dante. Он поддерживает прием цифровых сигналов и локальное подключение источников звука через аналоговые входы. Сигналы с процессоров отправляются на четырехканальные усилители Inter-M DPA300Q, питающие потолочные коаксиальные громкоговорители RCF PL6X и PL40. Громкостью музыки и выбором источников можно управлять не только централизовано, но и локально, для чего в различных зонах предусмотрены настенные контроллеры Bose CC-2. Все акустические системы и другое оборудование незаметно интегрированы в интерьер, чтобы не привлекать к себе внимание посетителей.

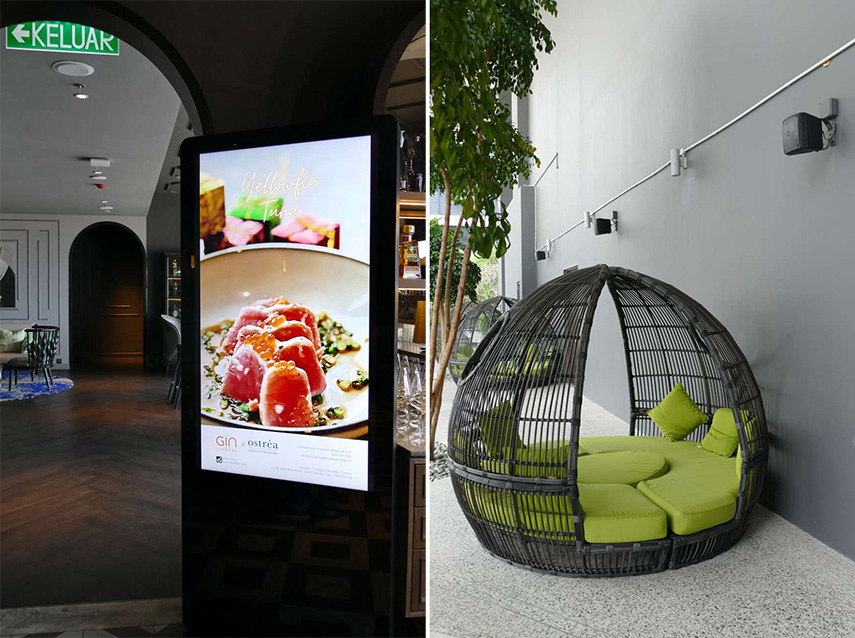

Система Digital Signage объекта была построена на основе 55- и 65-дюймовых ЖК-дисплеев LG, предназначенных для отображения рекламного контента, 32-дюймовых ЖК-дисплеев LG, демонстрирующих информацию о корпоративных пространствах, 7-дюймовых дисплеев Anewtech, установленных в пяти лифтах, и медиаплееров Nexcom PDSB 325 с предустановленным программным обеспечением PowerDigiS для централизованного вывода контента.

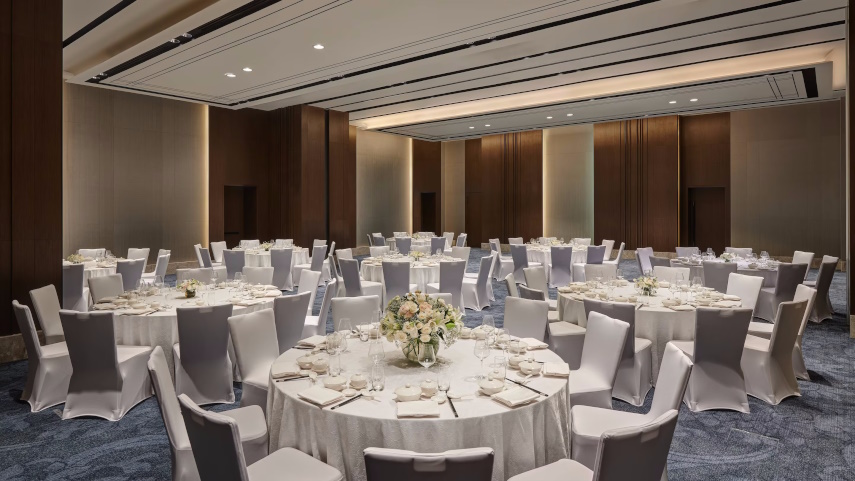

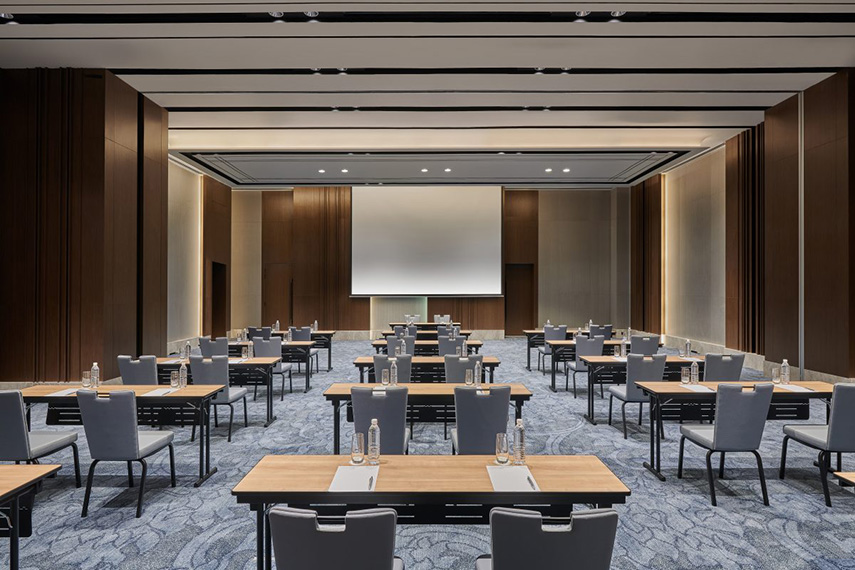

В бальном зале на 150 человек, который при помощи специальных перегородок может быть разделен на два независимых помещения, были инсталлированы две AV-системы, способные работать как независимо (по одной на каждую часть зала), так и вместе (когда зал используется целиком). Для отображения визуальной информации здесь присутствуют два лазерных проектора Panasonic: PT-RZ120 яркостью 12 000 люмен и PT-MZ770 яркостью 8000 люмен, размещенные под потолком на подъемниках Panthograph, чтобы их можно было опускать во время эксплуатации и поднимать, когда они не нужны, два моторизованных экрана Vega с габаритами 2,74 x 4,88 метров и 2,01 x 3,56 метров, а также два ЖК-дисплея Samsung. Сигналы на них поступают с презентационного коммутатора со встроенным скалером Crestron DMPS3-300-C. В качестве источников контента выступают DVD-плееры Panasonic и настенные панели с входными портами HDMI и VGA.
Аудиосистема помещения включает шесть громкоговорителей RCF PL6X для воспроизведения фоновой музыки, вмонтированные заподлицо в потолок. Для проведения более масштабных мероприятий можно задействовать четыре звукоусилительных комплекта RCF EVOX8 (12 дюймовый активный сабвуфер с установленным на него сателлитом), поддерживающих беспроводной прием звука от источника по Bluetooth, и четыре 10-дюймовых сценических монитора RCF ART710-A Mk4. Парк микрофонов состоит из четырех ручных моделей Sennheiser e 835S и беспроводной РЧ-системы Sennheiser EW100 G4 с шестью ручными микрофонами, двумя петличными ME4, двумя головными ME3II. Повысить качество приема призван активный антенный сплиттер ASA 214-UHF. Все аудиосигналы микшируются с помощью двух цифровых консолей Behringer X32 (по одному на каждую независимую часть зала). При объединении помещения в одно управление системой звукоусиления берет на себя процессор Bose EX-1280C.
Система автоматизации, контролирующая аудио, видео и освещение, состоит из центрального процессора Crestron Pro3 с тремя релейными модулями C3RY-16 и двумя модулями сетевых интерфейсов CEN-C13-1, а пользовательский интерфейс выведен на экран планшета Apple iPad.

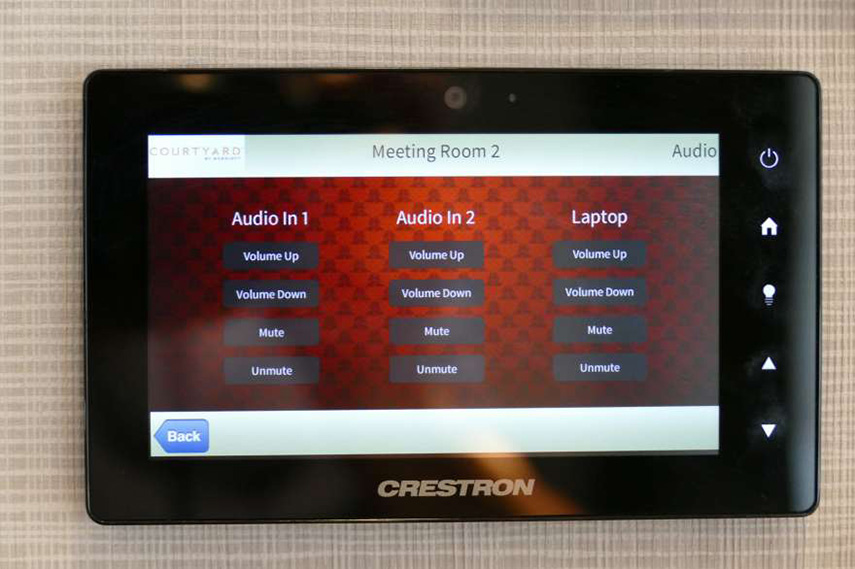

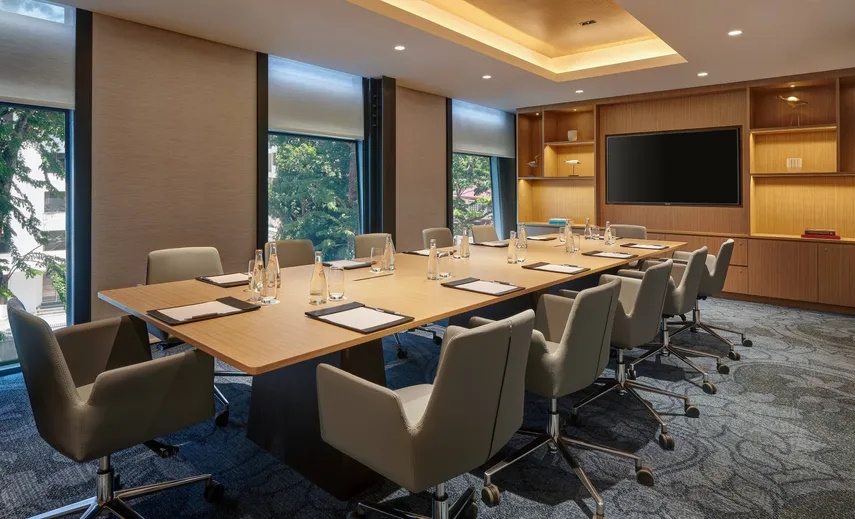

Для озвучивания конференц-залов интегратор применил потолочные громкоговорители RCF PL6X, двухканальные усилители RCF IPS700 и процессоры Bose EX-1280C. Для демонстрации презентаций в помещениях стандартного размера – 65-дюймовые ЖК-дисплеи LG, в больших помещениях – лазерные проекторы Panasonic яркостью 5000 люмен с моторизованными экранами Vega размером 2,64 x 1,47 метров. Источниками контента могут выступать пользовательские устройства, подключаемые к настенным передатчикам Extron с портами HDMI и VGA. От них на систему видеоотображения сигналы поступают через коммутаторы Extron IN1608xi со встроенными скалерами. Управление AV-оборудованием и светом осуществляется с применением системы автоматизации Crestron на экране фирменной 5-дюймовой настенной тач-панели или планшета Apple iPad.

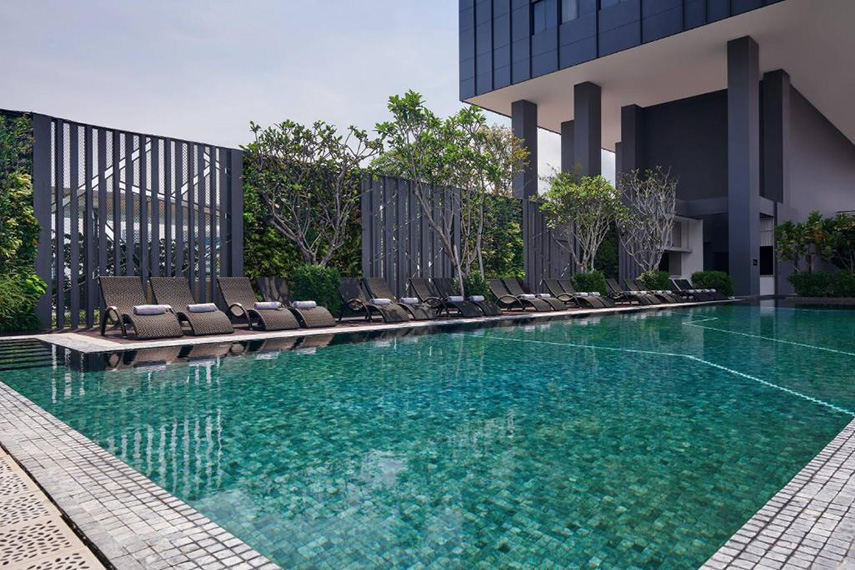

Тренажерный зал и спа получили 6,5-дюймовые настенные корпусные акустические системы RCF DM61, встраиваемые потолочные громкоговорители PL6X и PL40, усилители Inter-M DPA300Q и настенные панели Bose CC-16 для локального переключения источников и регулировки уровня громкости. Зона бассейна на 11 этаже имеет схожую конфигурацию, но дополнена напольными ландшафтными громкоговорителями Bose FreeSpace 360PSerieI. В представительском лаундже и баре на 23 этаже интегратор установил комплект из потолочных громкоговорителей RCF PL6X и PL40, процессора Bose ESP-880AD и настенных панелей CC-2.
Отзыв интегратора
Комментирует Сзе Линь Лим, старший инженер-проектировщик Acoustic & Lighting:
«Заказчик хотел получить идеально подобранную под задачу и при этом простую в использовании AV-систему, которая соответствовала бы всем местным стандартам и нормам, включая пожарные и электрические. Другим важным требованием было сохранение дизайнера интерьера, для чего примененное для реализации проекта оборудование требовалось инсталлировать максимально незаметно. Размещенные в различных зонах настенные панели управления позволяют персоналу отеля локально переключаться между источниками фоновой музыки, поступающей с сервера, и корректировать уровень громкости без необходимости привлечения для этого специалистов IT-отдела. Чтобы свести к минимуму человеческие ошибки во время эксплуатации AV-инфраструктуры, на объекте была развернута система автоматизации. Использование вместо аналоговой системы распределения аудиосигналов сети Dante позволяет контролировать ее работу единственному IT-менеджеру. Дополнительно к этому мы обучили персонал отеля азам работы с пользовательскими интерфейсами».
