Исходные данные

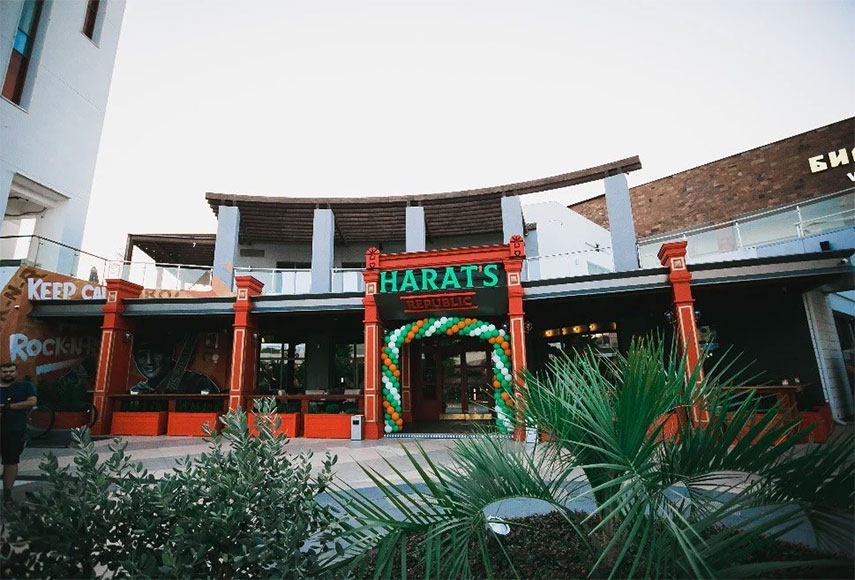

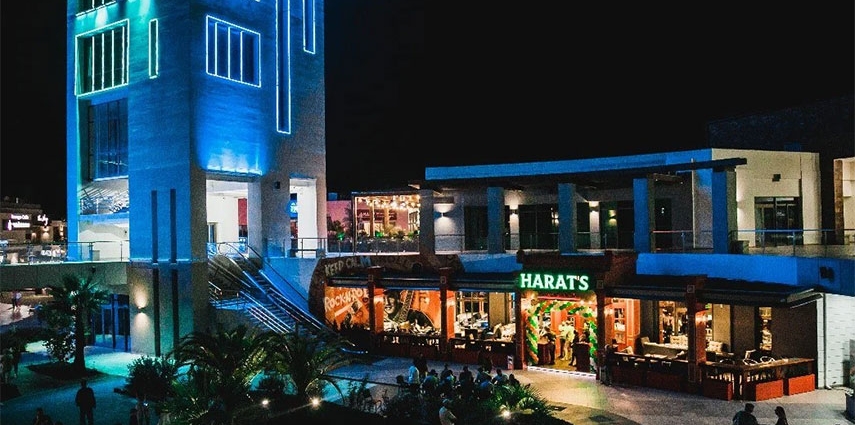

В 2021 году в городе Сочи, открылся паб Harat's Republic. Для его оснащения звуковым и световым оборудованием за год до запуска заведения была привлечена компания Beatsound, перед которой поставили задачу по комплектации сцены портальными акустическими системами, мониторными линиями и светотехникой, а также фоновому озвучиванию зала и летних площадок для работы в дневное время.
Реализация проекта
На момент начала стройки зал представлял из себя помещение сложной компоновки шириной 8-10 метров, глубиной около 30 метров и высотой открытого потолка до 5 метров. По его узкой стороне расположен подиум сцены. Ровно посередине длинной стороны зал изломлен под углом 60 градусов, что фактически разделяет однообъемное помещение на две логические зоны, для каждой из которых было необходимо предусмотреть минимум по две линии задержки фоновых акустических систем. Гости, находящиеся за столиками в противоположной от сцены части заведения, не имеют прямого зрительного контакта с артистами, что накладывает определенные требования к управлению всей системой.
Для озвучивания летней площадки было необходимо предусмотреть возможность воспроизведения на ней независимого аудиоконтента и дублирования звукового сопровождения из зала. Помимо этого, требовалось независимое управление уровнем громкости в каждой из пяти логических зон паба, а само управление интегратор вывел на мобильное устройство администратора зала.
Основой системы стали процессор Yamaha MTX3, выступающий как портальный процессор, так и как зональный контроллер для фоновых громкоговорителей и линий задержки, интерфейс Yamaha Wireless DCP, подключенный к служебной Wi-Fi инфраструктуре и несколько комплектов из громкоговорителелей и усилителей Yamaha.

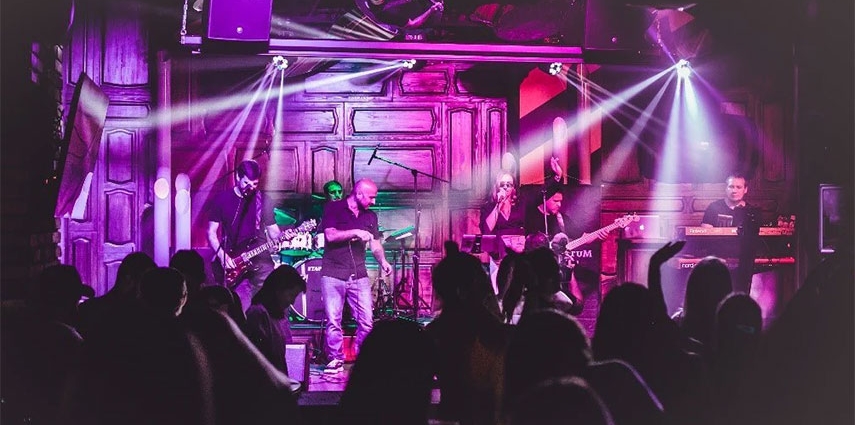

Портальная система включает сателлиты CZR15, которые подключены в режиме bi-amp к усилителям PX8 (НЧ) и PX3 (ВЧ), и сабвуферы CXS18XLF, собранные перед подиумом сцены в единый кардиоидный массив из четырех элементов. Выбранные модели CZR15 снабжены вращающимися рупорами, помогающими уменьшить паразитные отражения в помещении и увеличить угол раскрытия по вертикали, тем самым сократив количество компонентов, необходимых для построения системы звукоусиления. Для питания савуферов были задействованы две пары усилителей PX10, позволившие реализовать конфигурацию при помощи единственного канала процессора MTX3, подключенного напрямую к SUB-шине микшерной консоли. Настройка кардиоидного массива производилась с использованием встроенных в усилители процессоров.
Каждое утро аудиосистема самостоятельно включается в режиме фонового звучания, выставляя уровни громкости согласно настройке, а автоматический компенсатор входной чувствительности на линейных входах процессора обеспечивает равномерный уровень громкости фоновой музыки вне зависимости от жанра. Во время вечерних мероприятий уровни громкости портальных и трансляционных акустических систем повышаются и включается подавитель обратной связи для микрофона ведущего. Когда в пабе проходят концерты, громкоговорители на всей территории паба транслируют звук со сцены. Доступ к ручному переключению режимов имеют как звукорежиссер, так и администратор зала.
