Исходные данные

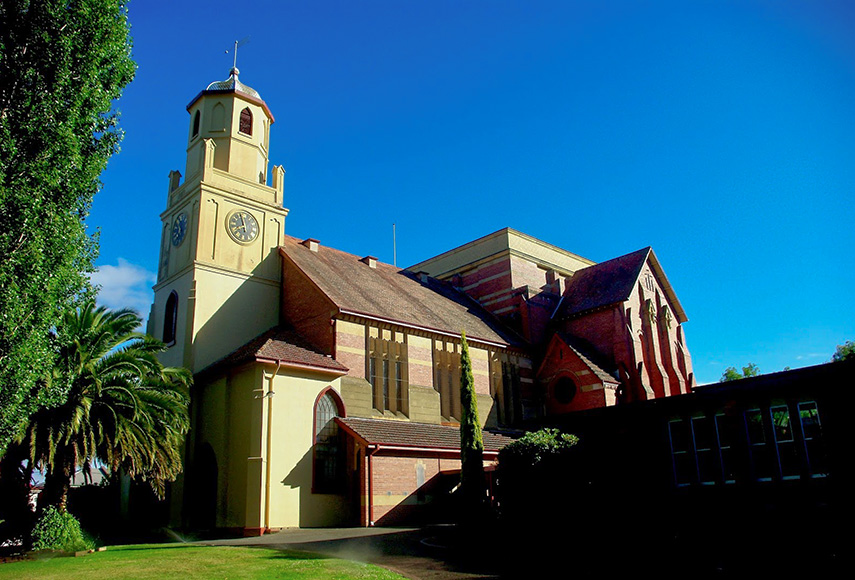

Церковь Святого Иоанна в Лонсестоне, Австралия, к своему 200-летию, состоявшемуся в 2024 году, провела масштабную реконструкцию, в рамках которой компания GUZ BOX design + audio модернизировала систему звукоусиления объекта и осуществила корректировку его акустических свойств. Ключевой поставленной перед интегратором задачей стало улучшение разборчивости речи, а основными сложностями – архитектурные ограничения, обусловленные исторической ценностью здания, и сводчатая архитектура с куполом высотой 22 метра, создававшая повышенный уровень отражений.
Реализация проекта
На начальном этапе работ специалисты GUZ BOX design + audio произвели электроакустическое проектирование в программном обеспечении EASE, разработав систему звукоусиления, которая смогла бы при заполненности зала на две трети обеспечить индекс разборчивости речи (STI) во всех озвучиваемых зонах на уровне не более 0,60, при этом фокусировала бы звук на основных посадочных местах и работала в полном диапазоне частот, подходящем для воспроизведения как речи, так и музыки. После этого совместно с Cumulus Studio была проведена корректировка акустики помещения. Она включала замену приподнятых деревянных платформ в передней части церкви и в часовне на 130 м2 облицовки из переработанной древесины твердых пород, укладку 590 м2 нового коврового покрытия, обработку стен и установку на 2/3 потолка звукопоглощающих панелей Megasorber 50 мм.

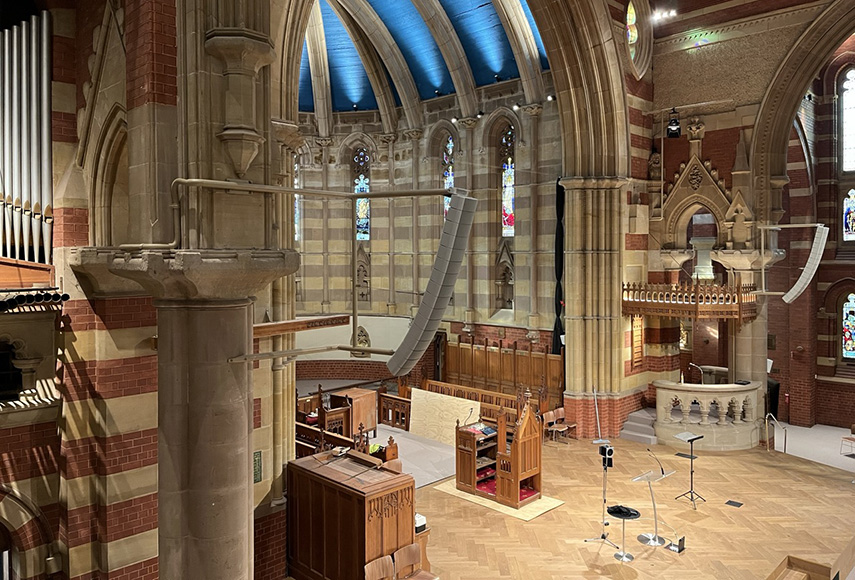

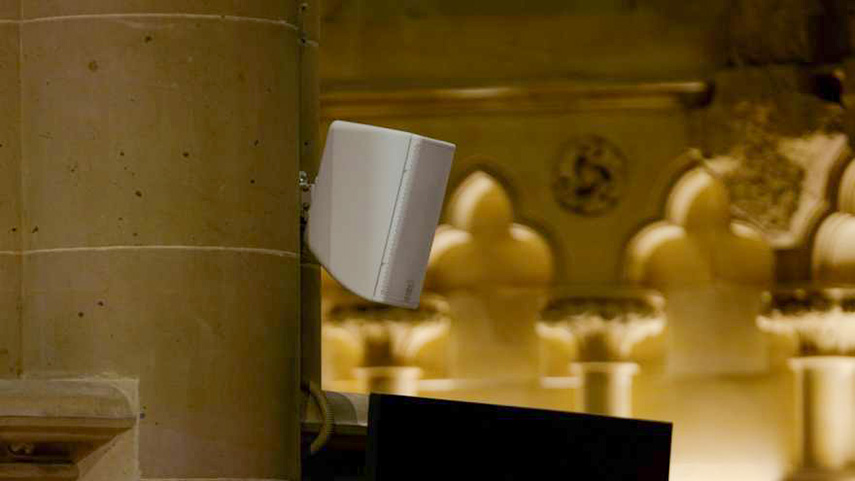

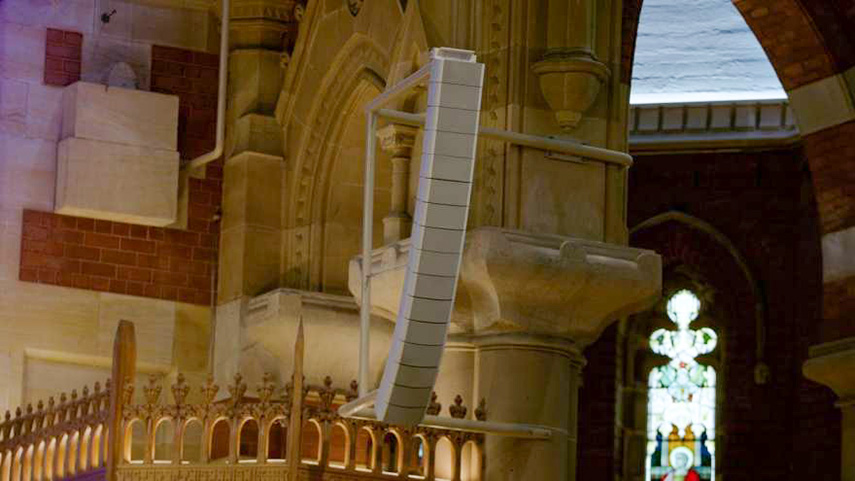

В состав системы звукоусиления вошли две колонны линейных массивов Martin Audio O-Line по 16 элементов в каждой, подвешенные на высоте 6 метров над полом при помощи кастомных настенных кронштейнов, шесть низкочастотных элементов SX110, незаметно размещенные под платформой на полу, инсталлированные на поворотных кронштейнах звуковые колонны QSC AD-S162T с покрытием 150° x 15° или 150° x 30°, используемые в качестве линий задержек под главным балконом, громкоговорители Martin Audio CDD6 и CDD5, расположенные в часовне и зоне хора на потолочных кронштейнах, а также корпусные настенные акустические системы QSC AD-4T и встраиваемые потолочные AD-C4T, задействованные около боковых входов и под балконами.
Для их питания предусмотрены шесть 8-канальных усилителей QSC CX-Q4K8, а для обработки аудиосигналов – DSP-процессоры Q-SYS Core 110fx. Настройка и управление системой осуществляются на экране настольного 7-дюймового сенсорного дисплея Q-SYS. Присутствует здесь и возможность вызова заранее запрограммированных предустановок под разные форматы проводимых мероприятий.

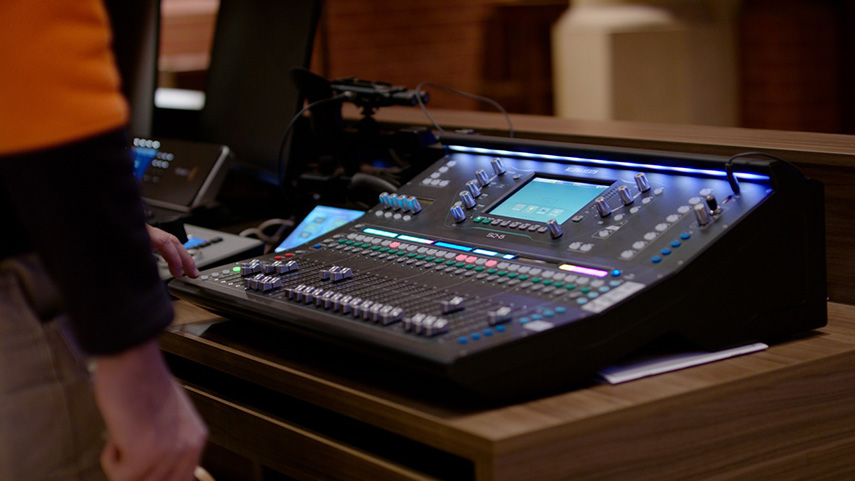

Парк микрофонов церкви включает беспроводную систему Sennheiser EW-DX с ручными передатчиками, снабженными капсюлями MMD945 с суперкардиоидной направленностью, головными микрофонами Que Audio DA12DE, подключенными к нательным передатчикам EW-DX, принимающими от них сигналы 4-канальными приемниками с поддержкой Dante и повышающей качество приема антенной RF Venue Diversity. Помимо нее, на кафедре есть микрофоны на гусиной шее Audio-Technica U857Q-H. Для микширования поступающих с микрофонов сигналов применяется цифровая консоль Allen & Heath SQ-6. Управление ей может производиться на планшете iPad с предустановленным приложением SQ MixPad и подключением к беспроводной сети. Для передачи в микшер сигналов с микрофонов на сцене присутствует интерфейсный модуль Allen & Heath DX164-W. Система вспомогательного прослушивания основана на базе индукционной петли с усилителями Univox SLS-3 и SLS-5.
Отзыв интегратора
Комментирует Тим Кушель, основатель GUZ BOX design + audio:
«Купол и возвышающиеся каменные колонны в совокупности создавали множественные отражения, а поскольку при проведении здесь мероприятий используется орган, разборчивость речи стала настоящей проблемой. Присутствовавшая в церкви прежде система звукоусиления состояла из множества случайно установленных громкоговорителей, которые не были предназначены для такого пространства и не отвечали его требованиям.
Именно поэтому при проектировании новой аудиосистемы мы постарались сфокусировать звук в зрительской зоне. Было очень сложно удалить все искаения, включая эхо, сфокусированные отражения от изогнутых поверхностей и купольных конструкций. Но нам это удалось, и по итогам финальных измерений значение STI от первого ряда до последнего места на балконе составило 0,61, что обеспечило одинаковую разборчивость речи в любой точке зала, независимо от того воспроизводится ли речь или пение».
