Исходные данные
В рамках программы по модернизации действующих в России тепловых электростанций (ДПМ-2) у ПАО «Т Плюс» возникла потребность в обновлении диспетчерской пензенского филиала. Состояние помещения и его технологическое оснащение не соответствовало новым стандартам, поэтому была проведена полная реновация, от ремонтных работ до интеграции современного комплекса мультимедийного оборудования. Для технического оснащения объекта заказчик привлек компанию Open Vision.
Реализация проекта
Реализация проекта проводилась в три этапа: строительные работы, монтаж и ПНР. В рамках первого из них был выполнен полный демонтаж и отключение всего имеющегося на тот момент оборудования, а также ремонт и чистовая отделка объекта, после чего специалисты Open Vision приступили к техническому оснащению.

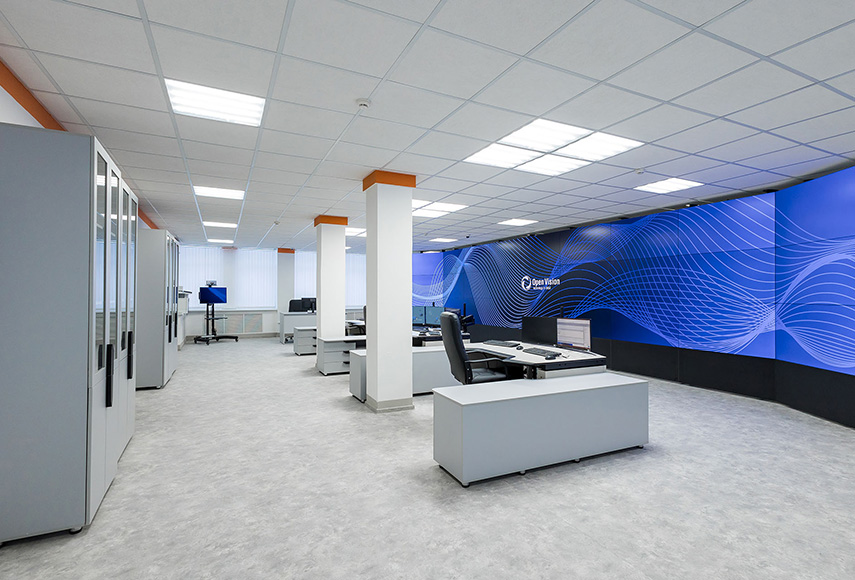

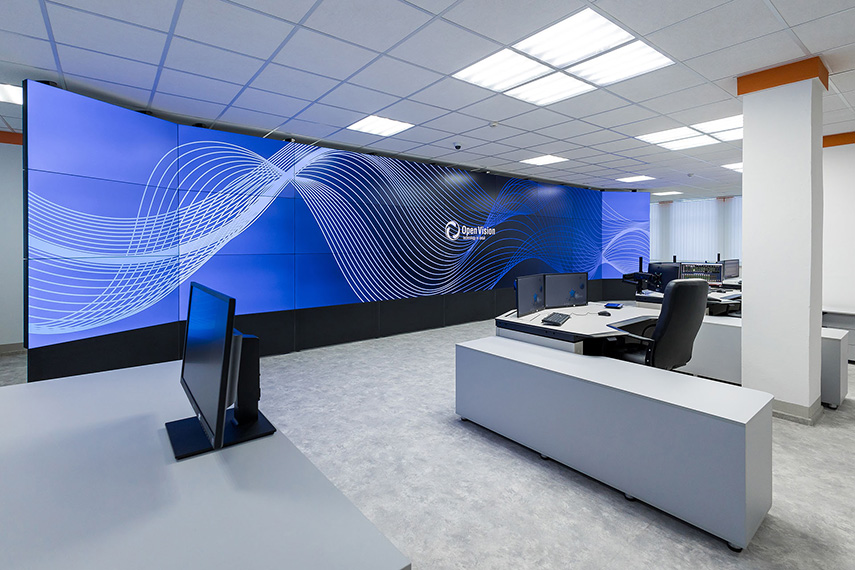

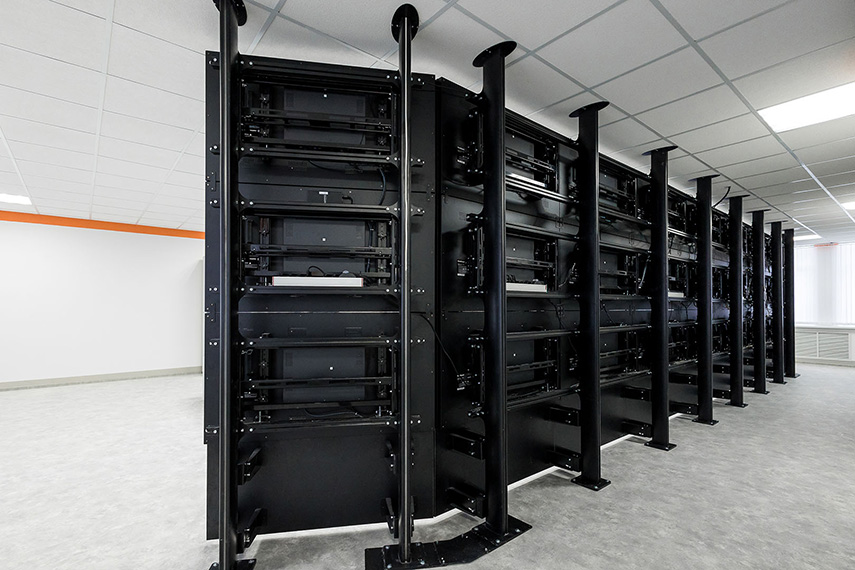

Центральным элементом диспетчерской стала видеостена размером 3 х 9 метров, состоящая из 27 ЖК-панелей Eliteboard PK555FFLN диагональю 55 дюймов. Для ее установки задействовали кронштейн, предназначенный для крепления враспор между полом и потолком. На монтаж была выделена неделя, но интегратор справился с ним за три дня. Для управления видеостеной и обеспечения работы системы мониторинга в проекте применено российское решение – видеоконтроллер FORSITE WS-3208A-100234 на операционной системе Astra Linux Special Edition. Он позволяет расширять рабочее пространство экрана и использовать несколько дисплеев с поддержкой технологии NVIDIA Quadro Mosaic.
Учитывая размерность и требования к операционной системе видеоконтроллера, возникли технические сложности: корректно функционировала то одна половина видеостены, то другая. Это было вызвано нестабильной работой драйвера и его совместимости с версией ОС Astra Linux, что не позволяло выводить изображение с двух видеокарт одновременно, так как они подключались попеременно. Команда специалистов Open Vision и инженеров FORSITE провела интенсивную диагностику и адаптацию решения, благодаря чему систему удалось отладить и запустить.
Серьезной проблемой стала интеграция видеостены и системы для АСУ ТП SCADA КРУГ-2000, которая играет важную роль в мониторинге и управлении процессами на электростанции. Все приложения НПФ КРУГ изначально разрабатывались под операционную систему Windows, что потребовало для их запуска на Astra Linux использование эмуляции. Это снизило стабильность и производительность системы, а также привело к невозможности взаимодействия с ПО SCADA напрямую из системы управления видеоконтроллера. Преодолеть все технические препятствия смогла оперативная группа, состоящая из специалистов Open Vision, инженеров FORSITE и разработчиков ПО SCADA.
Для корректного функционирования мультимедийного комплекса была развернута коммутационная система. Она включает комплект приемников/передатчиков видеосигнала Kramer PT-871/2xr-KIT (протокол DGKat 2.0) и активные гибридные кабели Qtex DFOC-100-30 DisplayPort 4K/120. Минимизировать количество кабельных линий помогли масштабаторы Matrox QuadHead2Go Q185.
Чтобы обеспечить автономную работу оборудования в случае отключения электроэнергии в течение полутора часов были установлены два шкафа с ИБП ИМПУЛЬС ФОРА 3315 (FD10302) и батарейным блоком общим весом 600 кг. Из-за того, что нагрузочная способность перекрытий составляла 300 кг/м2, потребовалось разработать и реализовать специальную конструкцию для распределения нагрузки на несколько плит перекрытия.

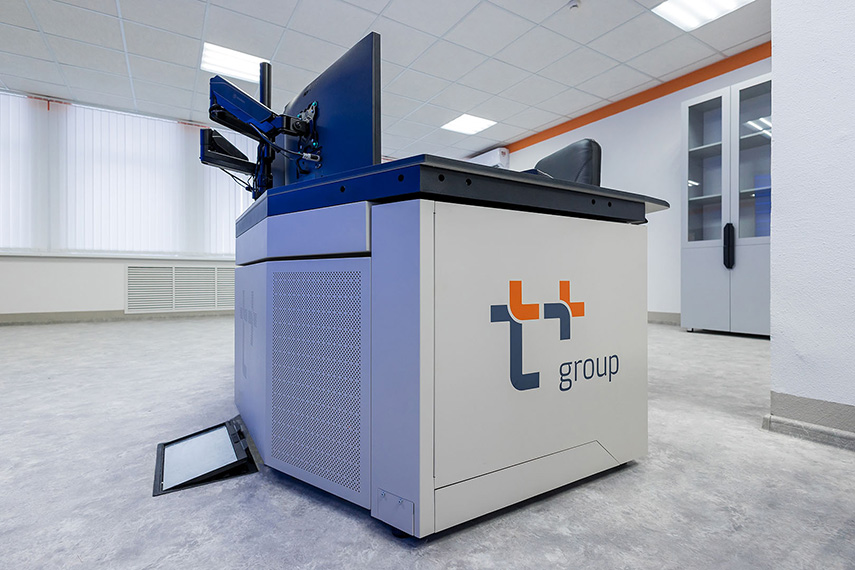

Для эффективной работы диспетчеров на объекте была установлена специализированная технологическая мебель. Она сделана под заказ компанией ТехноКонсоль и отвечает всем требованиям безопасности и эргономики. Дополнительно к этому интегратор реализовал системы контроля доступа (СКУД) и видеонаблюдения.
Результатом проекта стал современный ситуационный центр, который соответствует всем актуальным отраслевым стандартам и обеспечивает удобный доступ к информации в едином пространстве, упрощая работу диспетчеров и способствуя более быстрому и точному реагированию на внештатные ситуации.
Отзыв интегратора
Комментирует Сергей Котельников, ведущий менеджер по направлению мультимедиа в Open Vision:
«Перед нами была поставлена задача по комплексному переоборудованию диспетчерского пункта в сжатые сроки – за полтора месяца. Важный объект инфраструктуры, большой объём работ и крайне ограниченное время – все это в совокупности стало для нас настоящим профессиональным вызовом. В течение месяца команда Open Vision и наши партнеры демонстрировали самоотверженность, находчивость, слаженность и усердие. Мы ответственно и вдумчиво подошли к каждому аспекту модернизации объекта, благодаря чему удалось уложиться в оговоренные с заказчиком сроки и сохранить высокое качество исполнения работ. В результате наших совместных усилий инфраструктура теплосетей Пензы была оснащена современным и функциональным ситуационным центром».
