Исходные данные
Лига арабских государств поручила компании-интегратору Quality Egypt произвести техническую модернизацию главного зала заседаний и семи окружающих его конференц-залов, расположенных в штаб-квартире организации на площади Тахрир в Каире, Египет. На построение современной AV-системы был выделен бюджет $1,2 млн, а на реализацию проекта потребовалось три года. Наибольший фронт работ провели в главном зале, где прошла полная реконструкция и требовалась самая масштабная инсталляция. В ее состав вошли системы конференц-связи, синхронного перевода, видеозаписи, звукоусиления и вещания.
Реализация проекта

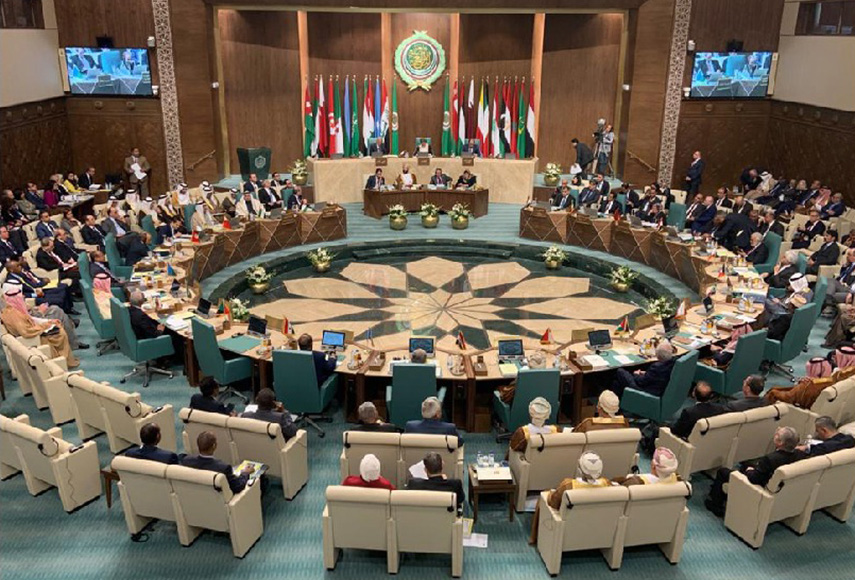

Главный зал заседаний представляет собой помещение на 488 мест. В центре него находится внутренний круг на 22 места (по количеству стран-участниц), вокруг – 120 кресел, а с одной из сторон – остальные кресла, размещенные ступенчато. На каждой сессии дебатами руководит президент встречи, при этом любой человек во внутреннем круге имеет прямой доступ к экранам. Управлять сессией может сотрудник в главном зале или диспетчерской через интерфейс, выведенный на экран специального iPad, но почти всегда это делает президент.

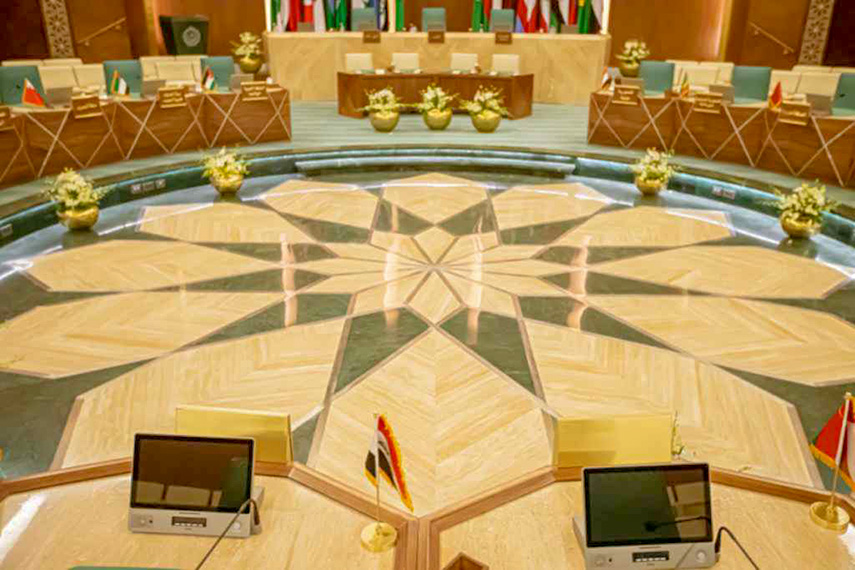

Конференц-система здесь построена на основе оборудования Brähler и включает: центральный блок DCen 32, 22 мультимедийных устройства SMic 133 для председателя/делегата, установленные на каждом рабочем месте во внутреннем круге, 300 пультов делегатов Digimic с цифровым селекторным блоком на 32 канала и ЖК-дисплеем, расположенные на посадочных местах по всему помещению, цифровые усилители CSX4 и цифровые пульты переводчиков DDol 32. SMic 133 снабжены 13-дюймовым сенсорным дисплеем с разрешением Full HD, который позволяет просматривать документы или голосовать, и имеют в комплекте микрофон на гибкой шее TM58/6-500 и наушники.

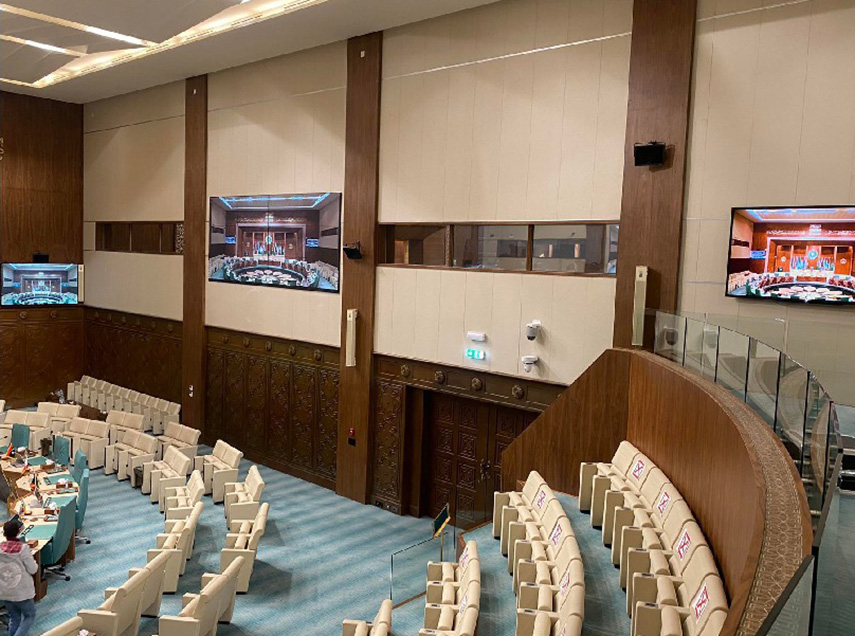

Система видеоотображения включает две большие видеостены из 55-дюймовых панелей NEC UN552V, скомпонованных в конфигурации 4x3, и два 90-дюймовых ЖК-дисплея Sharp PN-Q901. Обработку и распределение поступающих на них видеосигналов осуществляет система на базе матрицы Extron XTP II CrossPoint 6400 (64х64) с входными картами XTP II CP 4i, 4K-скалеров Extron DSC HD-HD и усилителей-распределителей Extron DA2 HD. Для подключения пользовательских источников контента предусмотрены архитектурные лючки Extron Cable Cubby 700. В состав аудиосистемы вошли активные звуковые колонны UDE ACD-3008, беспроводные микрофоны Sennheiser EW 100 G4-835-S и петличные микрофоны EW 100 G4-ME4, работающие с антеннами A1031-U и антенными сплиттерами ASA214, аудиоматрица Extron DMP-128 Plus и цифровая микшерная консоль Yamaha TF1.
Для записи проходящих в зале заседаний с возможностью протоколирования разговоров на 4 языках интегратор задействовал PTZ-камеры Panasonic AW-UE70KEJ с поддержкой разрешения 4K, управляемые с помощью контроллера AW-RP50, рекордер BlackMagic HyperDeck Studio и коммутатор BlackMagic ATEMTelevision 4K. Вся развернутая AV-инфраструктура контролируется системой автоматизации помещения Crestron PRO3, а доступ к ней реализован через пользовательский интерфейс, которые выводится на 10-дюймовые настольные сенсорные панели TSW-1060-B-S и 7-дюймовые настенные сенсорные панели TSW-760-B-S. Рядом предусмотрена комната для проведения трансляций, куда приходят видеосигналы из зала и затем отправляются в сеть кодерами Blackbox VS-2000-ENC. В самом же зале есть несколько точек подключения для камер приглашенных снимать события телеканалов.
Отзыв интегратора
Комментирует Мохамед Аттиа, управляющий директор Quality Egypt:
«Бюджет в $1,2 млн предоставил нам достаточную гибкость, чтобы подобрать для проекта самые современные технические решения, но интегрировать их в интерьер оказалось не так-то просто. Заказчик, консультант и архитектор очень строго подходили к вопросу внесения каких-либо изменений в дизайн помещения, поэтому нам пришлось размещать AV-оборудование внутри мебели и стульев. Сложнее всего было договориться при оснащении круглого стола в центре, где не предусматривалось места для розеток и нам нужно было их куда-то прятать. Но, я думаю, что мы проделали хорошую работу и в итоге смогли выполнить все пожелания архитектора».
