Исходные данные
Газодобывающая компания АО «Ачимгаз» поручила системному интегратору Open Vision реализовать на объекте УКПГ-31 проект по модернизации мультимедийного оборудования конференц-зала, который предназначен для проведения локальных встреч и оперативных совещаний. Основными поставленными заказчиком задачами стали установка трибуны выступающего, организация удобного подключения различных источников сигнала и обновление систем звукоусиления и видеоотображения.
Реализация проекта

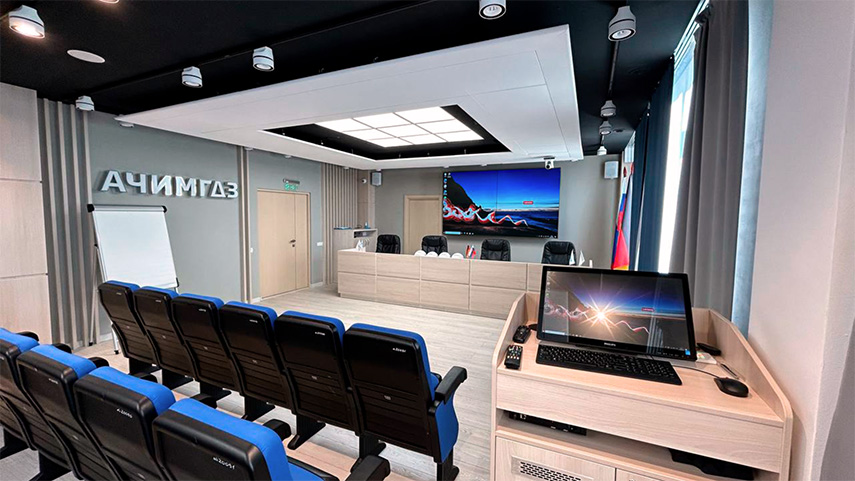

В рамках проекта специалисты Open Vision разработали и инсталлировали перед делегатами и президиумом трибуну для выступающего. Ее внутренняя часть оснащена коммутатором TP-LINK TL-SL1311MP и неттопом Lenovo ThinkCentre Tiny M70q-2 slim. Все оборудование спрятано внутри трибуны, что обеспечивает эстетичный вид и удобство использования. Для управления презентацией и другими функциями предусмотрены сенсорный монитор Philips 222B9T и многофункциональная тач-панель Kramer RC-306/EU-80/86(W). Бесперебойную работу инсталляции обеспечивают два ИБП CyberPower BR1200ELCD.
Система распределения сигналов зала допускает несколько вариантов подключения, что позволяет легко адаптировать помещение под различные типы мероприятий и потребности пользователей. Первый и основной источник сигнала – это ПК Lenovo. Второй – дополнительный HDMI-порт устройства видеозахвата Aten UC3021-AT, расположенного на ретракторе в трибуне, третий – HDMI-приемник Kramer TP-874xr, который находится на отдельной тумбе с кондиционным оборудованием.

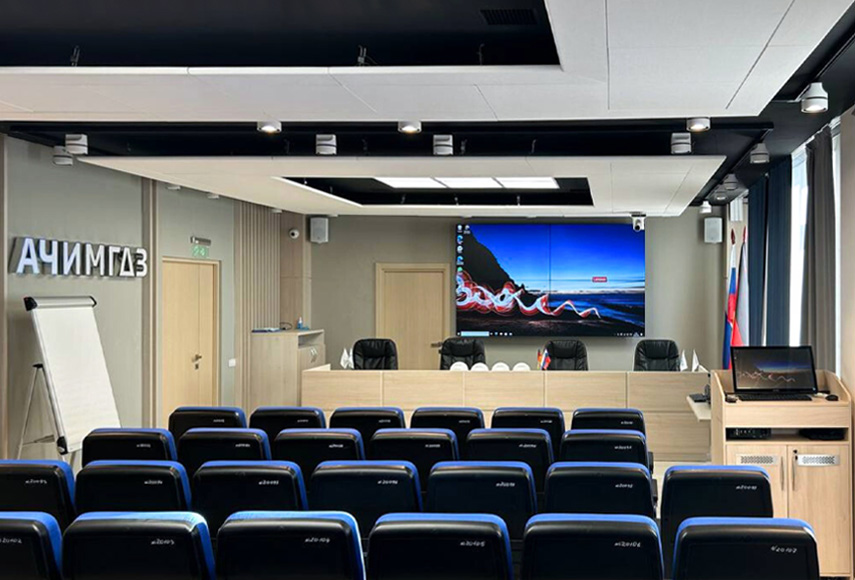

Демонстрация изображения осуществляется с помощью видеостены формата 2x2, состоящей из четырех профессиональных дисплеев Eliteboard PK555FDLN с диагональю 55 дюймов, высокой яркостью и контрастностью. Видеосистема включает потолочную PTZ-камеру Lumens VC-R30W, направленную на президиум и зал. Она поддерживает удаленное управление и сохранение пресетов для быстрой смены ракурсов. Дополнительная камера Hikvision DS-2DE4220W-AE3 в конце зала обеспечивает общий обзор и может быть задействована для трансляций. Видеосистема полностью интегрирована с аудиосистемой, что позволяет синхронизировать аудио- и видеопотоки.
Для захвата голосов в помещении применяются радиомикрофоны Exell ProAudio ELT808D и LD Systems LDU505HHC. Два микрофона установлены в трибуне и тумбе, закрывая потребности разнообразных сценариев использования. Усилители и микшеры, входящие в состав системы звукоусиления, скрыты в тумбе, а доступ к ним ограничен для посторонних.
Отзыв интегратора
Комментирует Александр Пономарев, инженер по мультимедиа в Open Vision:
«От заказчика была поставлена задача по модернизации мультимедийной системы конференц-зала АО «Ачимгаз» на объекте УКПГ-31 для решения текущих производственных задач, проведения совещаний различного уровня, презентаций, заседаний, переговоров и обучения работников. Необходимо было обновить устаревшую систему видеоотображения на базе проекторов и систему звукоусиления. Заказчиком был выбран LCD-дисплей диагональю 98 дюймов. Самым проблематичным во всей реализации оказалась доставка требующихся для проекта компонентов на объект, так как он находится на удаленном расстоянии от города Новый Уренгой и имеет серьезные ограничения по поднятию оборудования в конференц-зал. После установки и настройки всех систем пришли к решению о замене 98-дюймового дисплея в пользу видеостены с компоновкой 2х2. Удалось в кратчайшие сроки и в целости доставить для нее 55-дюймовые LCD-панели и интегрировать их в уже отлаженную инфраструктуру».
