Исходные данные

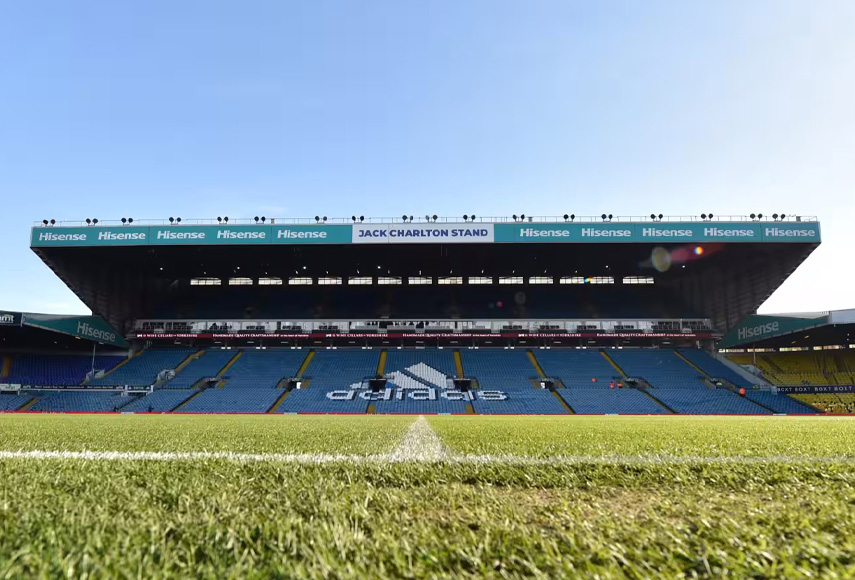

Стадион «Элланд Роуд» был открыт в 1897 году в Лидсе, Великобритания, а с 1919 года и по сей день является домашней площадкой футбольной команды Leeds United. Он имеет четыре трибуны, способные вместить 37 392 посетителей, которые из-за того, что были построены в разное время, получили различный размер и техническое оснащение. В рамках последней модернизации на объекте была полностью обновлена система звукоусиления. Ключевыми пожеланиями заказчика стали обеспечение высокой громкости и качества звука, что позволило бы проводить концерты, а также соответствие противопожарному стандарту EN54, помогающее добиться повышенной безопасности. Интегратором проекта выступила компания Imperium Integration, с конца 1990-х годов обслуживающая на стадионе систему голосового оповещения.
Реализация проекта

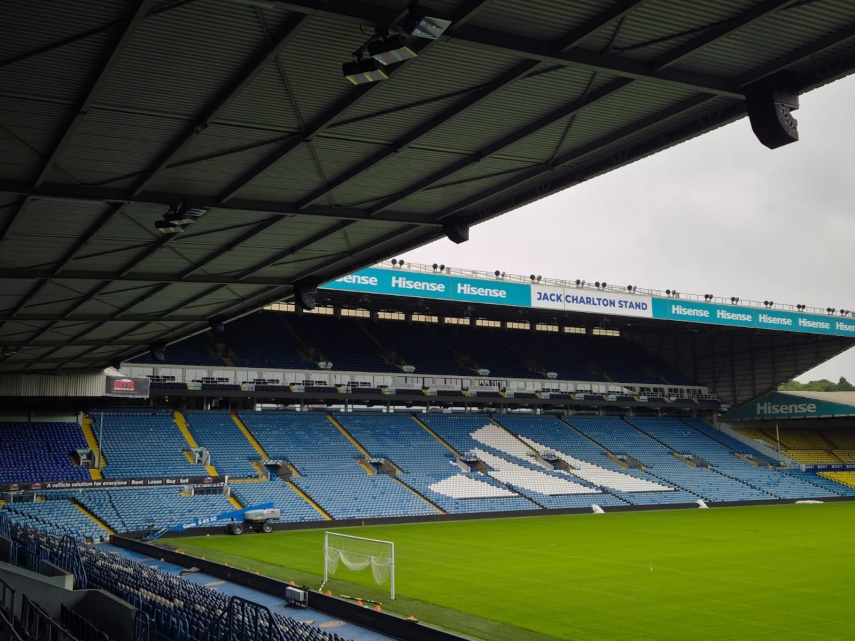

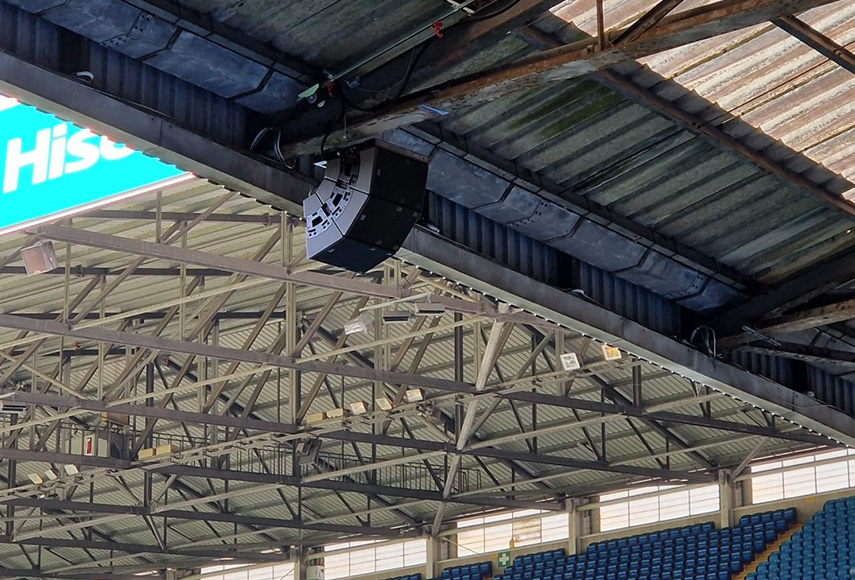

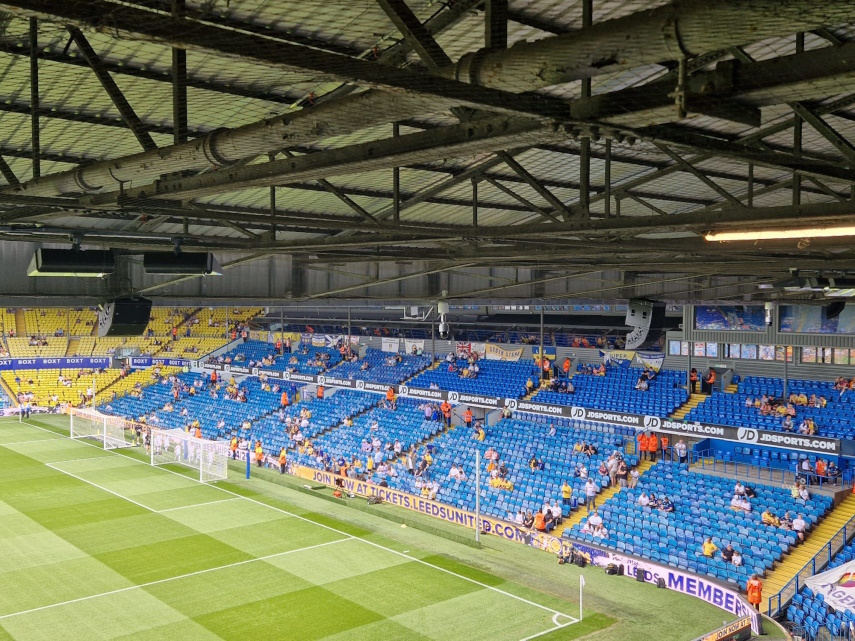

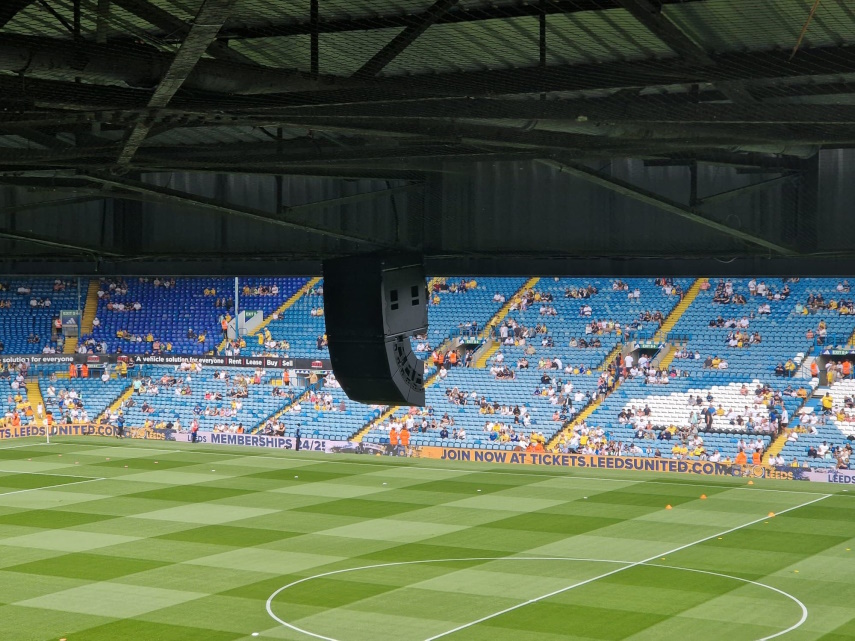

В состав системы звукоусиления площадки вошли 18 элементов линейного массива Martin Audio T1230 Torus на северной трибуне, 18 – на южной трибуне, 24 – на западной, 30 – на восточной и еще 12 – по углам. Низкочастотную поддержку оказывают три сабвуфера Martin Audio SXCF118 на северной трибуне, три – на южной, четыре – на западной и шесть – на восточной. Для получения более равномерного покрытия в задней части западной трибуны установлены 10 громкоговорителей Martin Audio CDD 12. Чтобы обеспечить безопасность и простоту обслуживания системы звукоусиления, применяется кастомная система лебедок, позволяющая перемещать громкоговорители вверх и вниз в нужном положении. Повышенную надежность обеспечивают сдвоенные тросы с предохранительным ремнем.
Помимо этого, на всех трибунах предусмотрено 180 встраиваемых потолочных акустических систем Bosch и 50 – RCF. Все они, как Martin Audio, соответствуют стандарту EN54. Для озвучивания Yeboah Crossbar, расположенного напротив восточной трибуны, был использован громкоговоритель Martin Audio CDD Live 12, а для производственной студии LUTV на южной трибуне – восемь Martin Audio CDD 5. Дополнили оснащение 40 акустических систем Optimal Audio Cuboid 6 в банкетных залах и других зонах и 20 акустических систем Optimal Audio Cuboid 5 в общественных пространствах. Комплект усилителей самого стадиона включает Powersoft Ottocanali 4K, 8K и 12K DSP. В банкетном зале Pavillion и банкетной зоне East Stand применяются модели Powersoft Unica и Mezzo 604.
Система распределения сигналов и централизованного управления развернутой конфигурацией реализована на базе двух цифровых аудиопроцессоров Peavey MediaMatrix NION n3 Dante на западной трибуне и четырех на восточной. На обеих трибунах также есть по одному серверу мониторинга MediaMatrix nCIE Pilot. В студии производства LUTV установлен интерфейсный модуль MediaMatrix sDAB 16i с 16 входными каналами Dante, в зоне приема восточной трибуны интерфейсный модуль sDAB 8x8 c 8 входами и 8 выходами Dante. Микширование аудиоисточников производится с помощью 28-канальной цифровой консоли Peavey Aureus 28. Для объявления информационных сообщений предусмотрен микрофон на гусиной шее Peavey DMG-5G.
Отзыв интегратора
Комментирует Алан Инкстер управляющий директор Imperium Integration:
«Для того, чтобы проектировать что-то на «Элланд Роуд», вам нужно знать этот стадион. Каждая трибуна отличается как по конструкции, так и по пути доступа. Где-то это подземный туннель, а где-то – переход под самой крышей. То же касается и технического оснащения. Тем не менее, когда вы перемещаетесь от одной трибуны к другой, то ожидаете единообразия звукового сопровождения без каких-то очевидных провалов громкости в тех или иных зонах. Старые части трибун имеют ограничение по грузоподъемности, на новых размещены камеры, что сужает пространство для установки громкоговорителей, если вы не хотите, чтобы они попали в кадр. Таким образом, нам нужно было что-то мощное и компактное, чтобы мы могли использовать это на всех трибунах без исключения.
Мы рассмотрели много разных продуктов, протестировав их за пределами площадки, и в нужный момент на рынке появился линейный массив постоянной кривизны Martin Audio Torus, допускающий установку сверху сабвуфера, который и был выбран для проекта. Клиент хотел добиться от системы WOW-эффекта, получив громкость и качество рок-концерта, но он также беспокоился о безопасности, поэтому запросил соответствие всех компонентов стандарту EN54. Выбранная нами для распределения сигналов система MediaMatrix, обеспечивающая маршрутизацию точка-точка и глубокий контроль над всеми происходящими процессами, с успехом используется по всему миру. Это Стадион Уэмбли, Amsterdam Arena и многие другие. Так что, в ней мы были уверены с самого начала».
