Исходные данные
Специалисты компании RIWA оснастили зал заседаний городской Думы города Дзержинска.
Реализация проекта

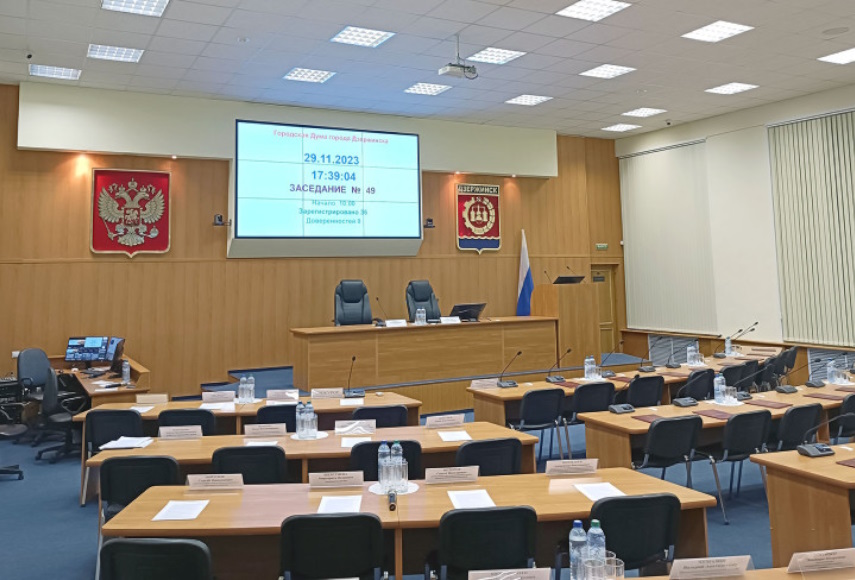

Работы на объекте начались с демонтажа старой светодиодной стены (конфигурация 4 х 3) для последующего переноса ее в малый конференц-зал и демонтажа прежней конференц-системы GlavCom, на смену которой была установлена VISSONIC CLEACON T, включающая 37 полнофункциональных пультов с кнопками для голосования: 36 делегатских VIS-DVD-T и один председательский VIS-DVC-T (в президиуме). Дополнительно к этому интегратор провел тщательную настройку алгоритмов и логики работы системы голосования.

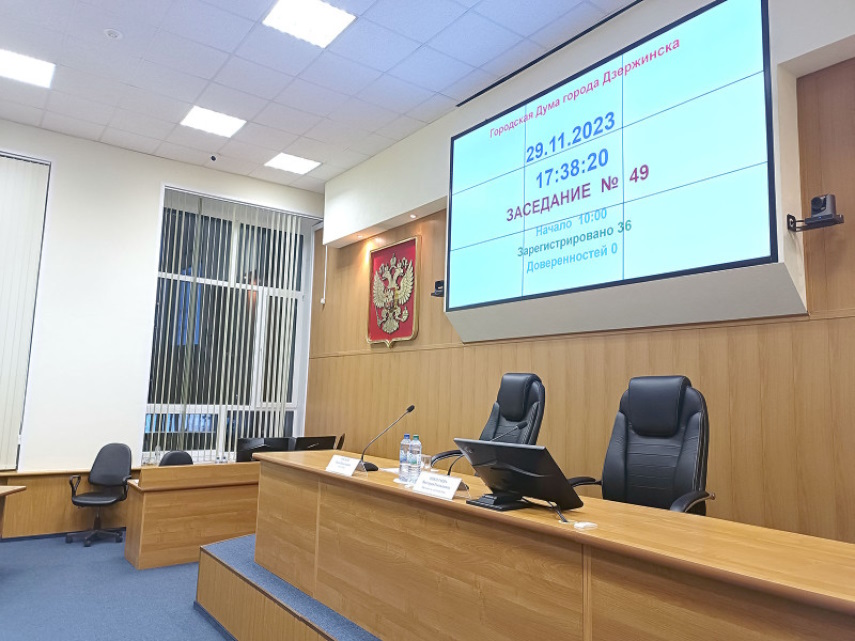

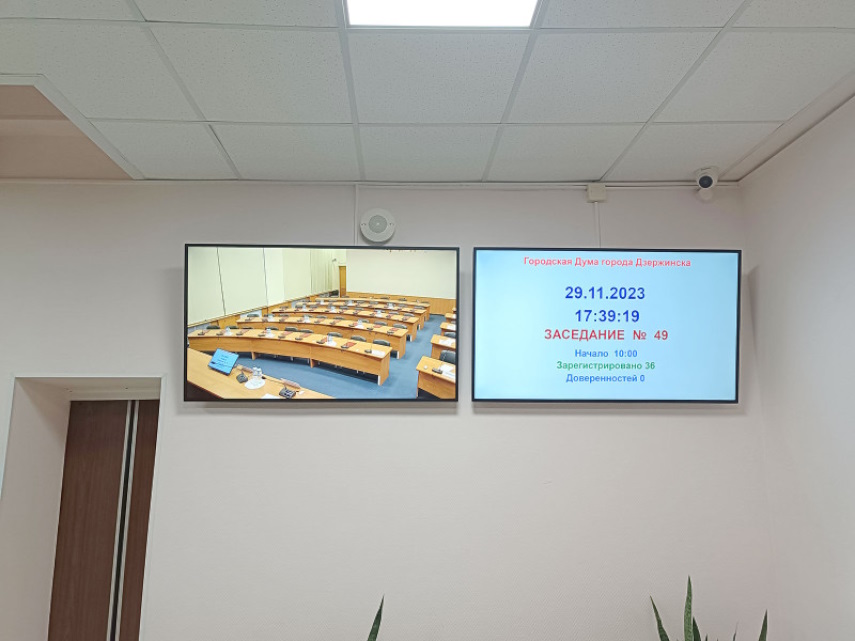

Для построения новой видеостены размерностью 3 х 3 были применены 46-дюймовые LCD-панели Zaxteam ZAX-46PJ017P-LED/B, а для ее монтажа – кронштейны полного выдвижения, размещенные в нише. В холле инсталлировали две 50-дюймовые панели Sharp PN-HW501. На одну из них выводится изображение с PTZ-камер (выступающий, докладчик), на вторую – результаты голосования.
Для съемки видео в зале применены три PTZ-камеры VHD-V63CL, подключенные к видеокоммутатору VISSONIC VIS-CATC-A, который не только осуществляет отправку захватываемых видеопотоков на рекордер VIS-CRS02-A, но и обеспечивает наличие функции автонаведения на активный микрофон выступающего делегата. Ход мероприятия бесшовно интегрируется в уже имеющийся в помещении программно-аппаратный комплекс видеоконференцсвязи. Основой системы распределения сигналов зала является матричный коммутатор 8х8 VIS-UHD0808-VW, способный бесподрывно переключать HDMI-сигналы с разрешением до 4K@60 (4:4:4) и позволяющий создавать макеты видеостен через интуитивно понятный веб-интерфейс. Для передачи HDMI-сигналов по витой паре от коммутатора к другим компонентам AV-системы в зале используются комплекты VISSONIC VIS-HE7.

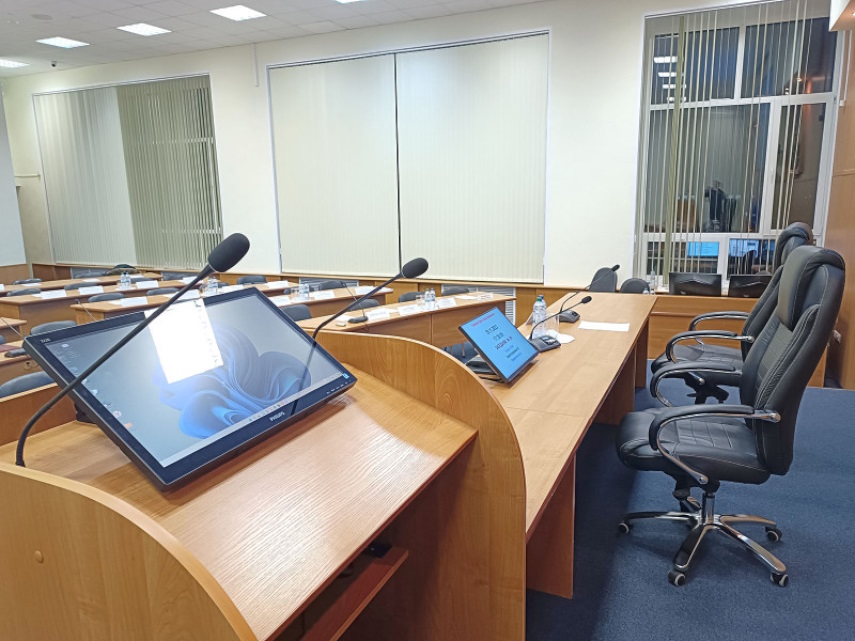

Слева от президиума организована полноценная интерактивная трибуна с ПК Irbis в связке с 21-дюймовым сенсорным монитором Philips 222B1TC. Изображение с нее можно транслировать на все средства отображения – видеостену и ЖК-панели. Встроенные в трибуну два врезных микрофона через многофункциональный интерфейсный модуль VIS-AIB подключены к центральному блоку конференц-системы, что дает возможность оператору полноценно управлять этими микрофонами, точно также, как пультами остальных делегатов в зале (разрешать или запрещать выступление и ставить в очередь).

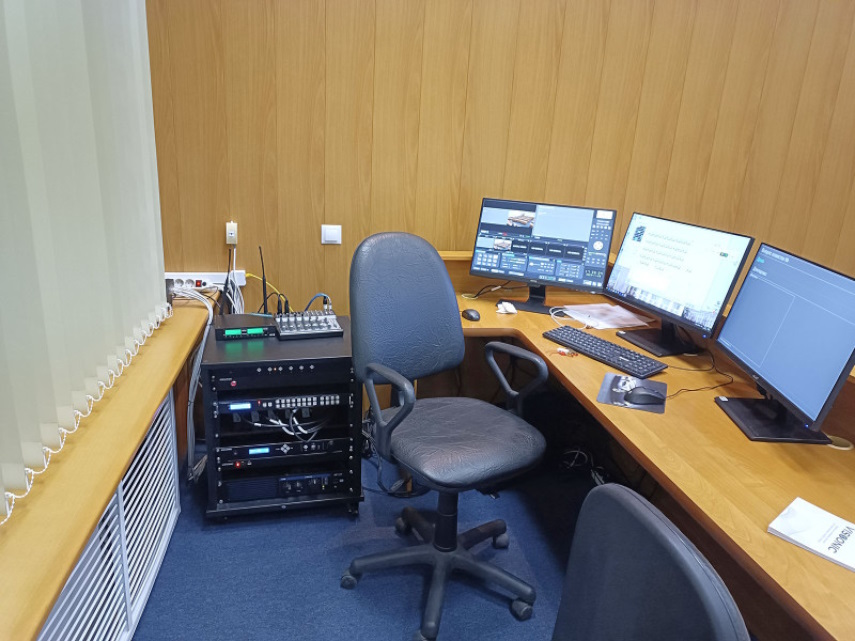

Справа от президиума организован стол оператора с ПК MSI Pro DP130 и коммутационным оборудованием, в том числе цифровой аудиоплатформой VIS-DSP12 AEC, куда заведены все источники звука. Оператор контролирует работу процесса заседания и может выводить на видеостену и мониторы ФИО выступающего за трибуной докладчика. Для прессы и гостей в зале предусмотрели два ручных микрофона Mipro ACT-32H-76 с базовым двухканальным приемником Mipro ACT-312.
Отзыв интегратора
Комментирует главный инженер проекта:
««Здание старое, несущая стена имеет черновую, крайне неровную отделку. Пришлось приложить массу усилий, чтобы вывести плоскость видеостены заподлицо с гипсокартонной нишей, но наши ребята справились. Отдельно хочется отметить монтажные работы повышенной трудности по прокладке всех кабелей в зале. Мы буквально вскрывали полы и использовали старые, довольно изношенные кабель-каналы, потому что прокладка новых бюджетом предусмотрена не была. В итоге, на наш взгляд, все получилось весьма аккуратно – кабели скрыты в столах, а кабельные трассы не видны делегатам в зале».
