Исходные данные

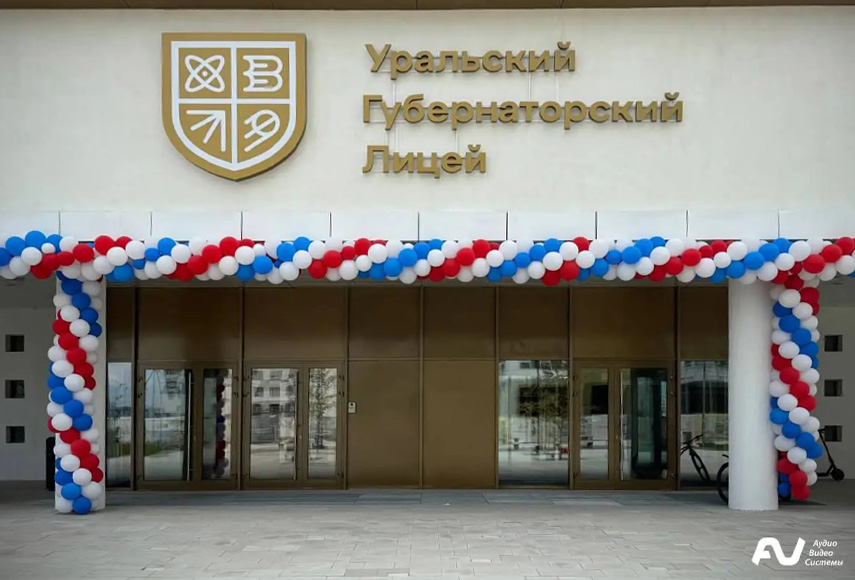

Уральский губернаторский лицей – это передовое учебное заведение, практически все пространство которого многофункционально и может адаптироваться под самые разные задачи. Помимо классов, в нем на площади 28 000 м2 предусмотрен блок дополнительного образования, детский технопарк «Кванториум», общественный центр и актовый зал, а на территории расположены амфитеатр, футбольное поле и беговая дорожка.
Проект был реализован за счет федерального инфраструктурного кредита. Генеральным подрядчиком по выполнению рабочей документации и строительству объекта выступил «Атомстройкомплекс». Интеграцией мультимедийного комплекса занималась компания «АудиоВидеоСистемы». Ее специалисты произвели разработку и реализацию технологических решений согласно техническому заданию и архитектурным чертежам заказчика, составили проектную документацию, выполнили оснащение аудиовизуальным оборудование, пуско-наладочные работы и ввод в эксплуатацию.
Реализация проекта
Вестибюли
Огромные вестибюли лицея называются «сердца школы» и представляют собой два зеркально-симметричных зала, общественное пространство, соединяющее начальную и среднюю школы в единый образовательный комплекс. Их оснащение мультимедийным комплексом соответствует архитектурным особенностям помещения и отвечает его мультифункциональной концепции, которая подразумевает различные сценарии использования, от зоны отдыха или коворкинга до изолированных и совместных мероприятий.

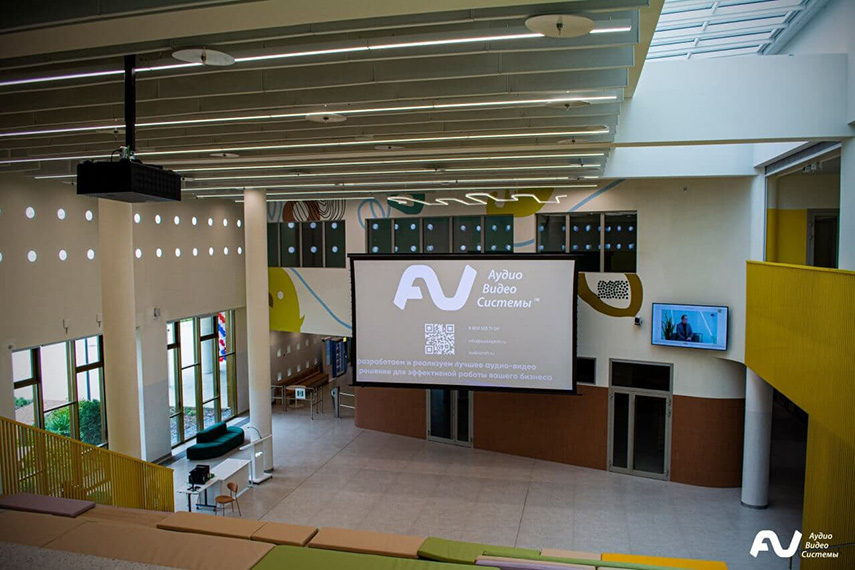

Система отображения информации реализована здесь с помощью проекции. Экран Lumien Master Wire Control размером 6 х 3,4 метра засвечивает лазерный видеопроектор Vivitek с яркостью 22 000 люмен (ANSI). Размер полотна был подобран с учетом расстояния помещения по его оси от экрана до спинки кресла последнего ряда, что обеспечивает хорошую видимость контента с любого зрительского места. Возможность подъема и спуска экрана на высоту 5 метров обеспечивает его оснащение электроприводом на стальных тросах. Для закрытия окон, чтобы затемнить помещение, в левом и правом «сердцах» есть по 8 приводов с рулонными шторами. Управление экраном и шторами производится с беспроводного планшета.

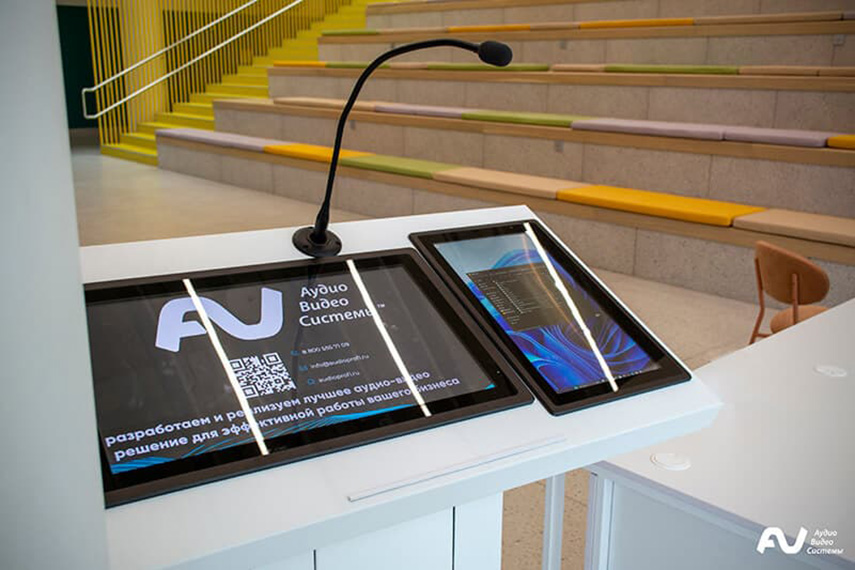

Для программной видеоконференцсвязи, записи и трансляции предусмотрена система, включающая две поворотные камеры Prestel с 35х оптическим зумом, разрешением 4K и поддержкой питания по PoE и двухканальный процессор Lumens LC100. Также была разработана и реализована мобильная трибуна, оснащенная ПК для презентаций, микрофоном ClockAudio на гибкой стойке типа «гусиная шея» и двумя встраиваемыми сенсорными мониторами. С нее можно вывести контент на системы отображения и звукоусиления. Микрофонный парк состоит из двух ручных и двух головных беспроводных микрофонов в каждом зале, а также комплекта добавляемых при необходимости резервных микрофонов.
Система звукоусиления построена на подвесных громкоговорителях Sonance. Для корректности ее работы интегратором были даны рекомендации по использованию в отделке материалов со звукопоглощающими/отражающими свойствами. Система управления помещений организована на базе контроллеров iRidium server UMC, установленных в каждом из «сердец» школы, а ее пользовательский интерфейс выведен на беспроводной планшет.
Коворкинг

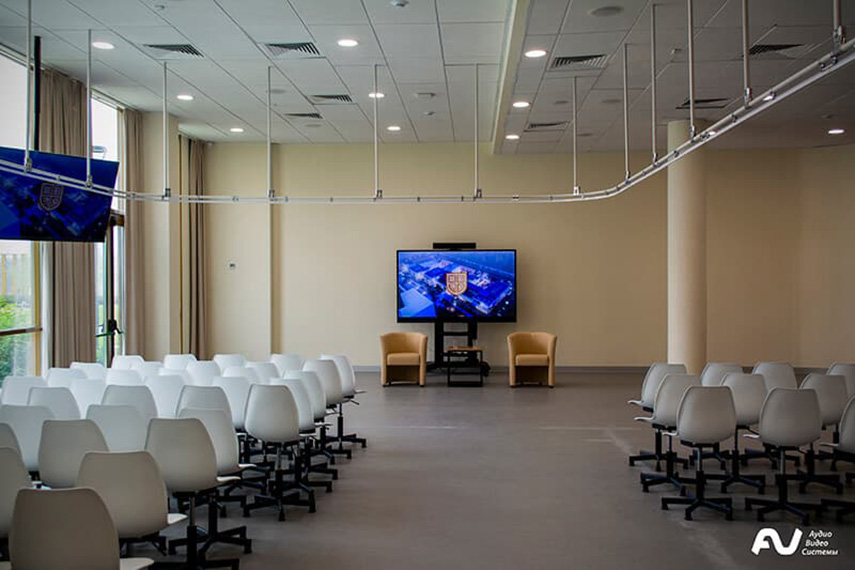

Коворкинг или мультимедийный класс из-за своей многофункциональности является одним из самых часто используемых помещений лицея. В качестве основной системы отображения в нем применяется интерактивная панель с диагональю 86 дюймов. Дублируют информацию четыре ЖК-панели с диагональю 65 дюймов, установленные на потолочных кронштейнах с возможностью их поворота на 45 градусов. Интерактивная панель имеет мобильное исполнение, встроенный ПК и оснащена терминалом видеоконференцсвязи «все в одном» с интегрированными камерой, динамиками и микрофонами. Для ее подключения есть три точки с интерфейсом HDMI, что позволяет быстро трансформировать пространство под различные сценарии групповой, индивидуальной или лекционной работы.
Система звукоусиления, включающая 15 встраиваемых потолочных громкоговорителей, разделяет класс на две зоны (общая и рабочая). Для управления громкостью и настройки звука здесь присутствует цифровой аудиопроцессор, а для захвата речи – парк микрофонов. Возможность беспроводного подключения обеспечивают точки доступа Wi-Fi, проводного – коммутатор. Для оператора присутствует беспроводной планшетный ПК, с которого производится управление мультимедийным оборудованием (выбор точки подключения, контроль работы ЖК-панелей и микрофонов, регулировка громкости акустических систем).
Студия звукозаписи

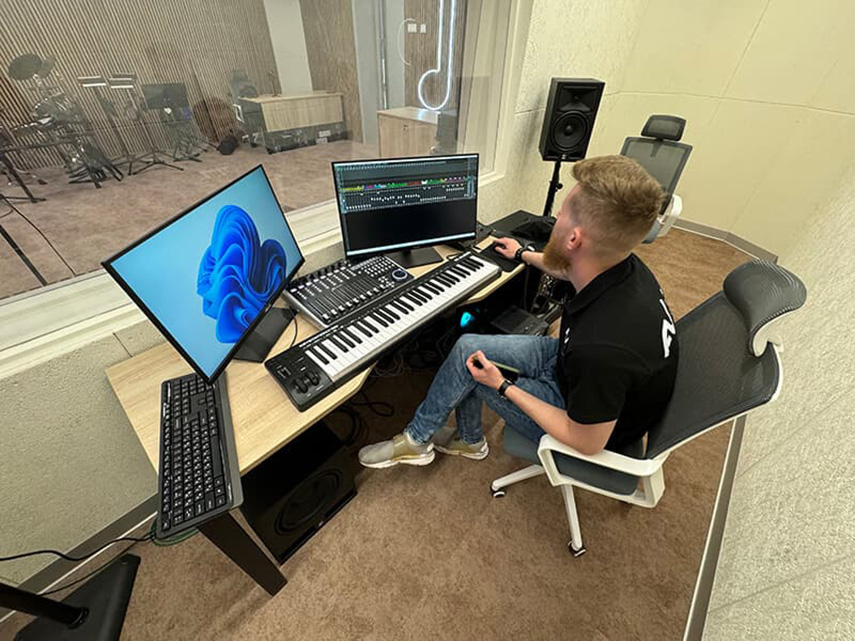

Студия лицея состоит из двух помещений: комнаты записи и аппаратной. Для микширования сигналов в аппаратной, поступающих из стейджбокса Behringer S16 в комнате записи, применяется цифровой рэковый микшер Behringer X32 со встроенным DSP-процессором. С него сигналы поступают в компьютер для записи и параллельно отдаются обратно на микшеры Behringer P-16M для персонального мониторинга.
