Исходные данные
Правительство итальянской провинции Павия поручило интегратору A&ITS провести модернизацию своей аудитории, которая используется для собраний провинциального округа, встреч сотрудников правительства, а также сдается в аренду для проведения различных мероприятий. Устаревшая мультимедийсная система помещения стала плохо справляться с расширившимся списком задач и требовала регулярного ремонта, поэтому оптимальным решением в сложившейся ситуации была выбрана ее замена.
Заказчику требовались системы видеоотображения, беспроводных презентаций, звукоусиления и конференц-связи для локальных собраний плюс система видеоконференцсвязи для событий с участием удаленных собеседников. Специальными требованиями стали необходимость организации в рамках единого мультимедийного комплекса двух независимых AV-систем для проведения в аудитории двух мероприятий одновременно и реализация максимально простого управления на основе пресетов, чтобы с эксплуатацией могли разобраться даже сотрудники, не имеющие технических знаний.
Основной сложностью в работе были крайне ограниченные сроки – на тестирование и утверждение необходимой конфигурации, демонтаж старой системы и установку новой интегратору было отведено всего лишь две недели, что перевело проект из разряда относительно простых в категорию сложных.
Реализация проекта
Чтобы превратить аудиторию в зал-трансформер, в одной части которого могут проходить собрания провинциального округа, требующие использование традиционной конференц-системы, во второй – встречи правительства, организуемые с применением видеоконференцсвязи, а во всем помещении в целом – разнообразные тематические мероприятия сторонних арендаторов, A&ITS реализовал несколько параллельно работающих подсистем, объединенных при помощи системы автоматизации в комплексное решение.
Все управление AV-инфраструктурой объекта выведено на экран сенсорной панели Samsung, где пользователям доступен наглядный интерфейс, позволяющий выбрать подходящую конфигурацию путем вызова соответствующего пресета. Набор предустановок с оптимальными параметрами всех необходимых для заданного сценария систем был подготовлен интегратором на этапе запуска решения в работу. Это, с одной стороны, значительно упростило его эксплуатацию сотрудниками правительства, не требуя каждый раз перед началом встречи или события произведения каких-либо настроек техническим персоналом, а с другой – позволило предотвратить их случайные изменения неопытными пользователями.

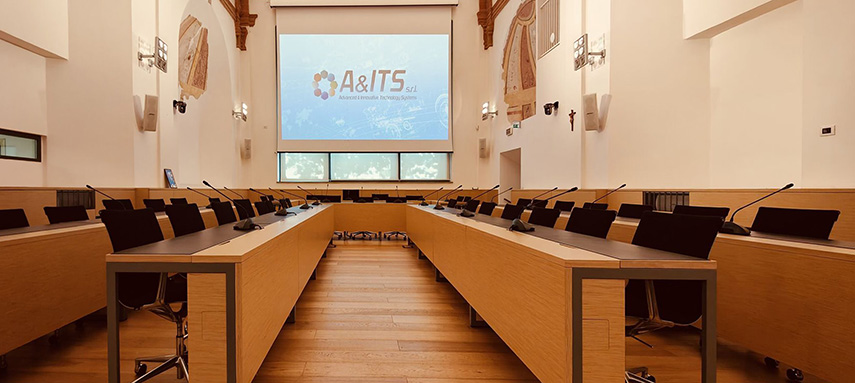

В состав системы звукоусиления для проведения мероприятий вошли десять громкоговорителей Bose 402 IV Panaray, размещенные на стенах слева и справа помещения, и усилители мощности Bose Entero 4400. Для микширования аудиосигналов и отправки их в систему конференц-связи используется цифровой микшер LTech RSD-1616D. Конференц-система Bosch CCS 900 включает центральный блок управления и питания, а также комплект настольных пультов председателя и делегатов. Помимо нее, в помещении предусмотрены беспроводные микрофонные системы AKG WMS470 D5 и Sennheiser G3, что помогает закрыть потребности по озвучиванию событий разнообразного формата.

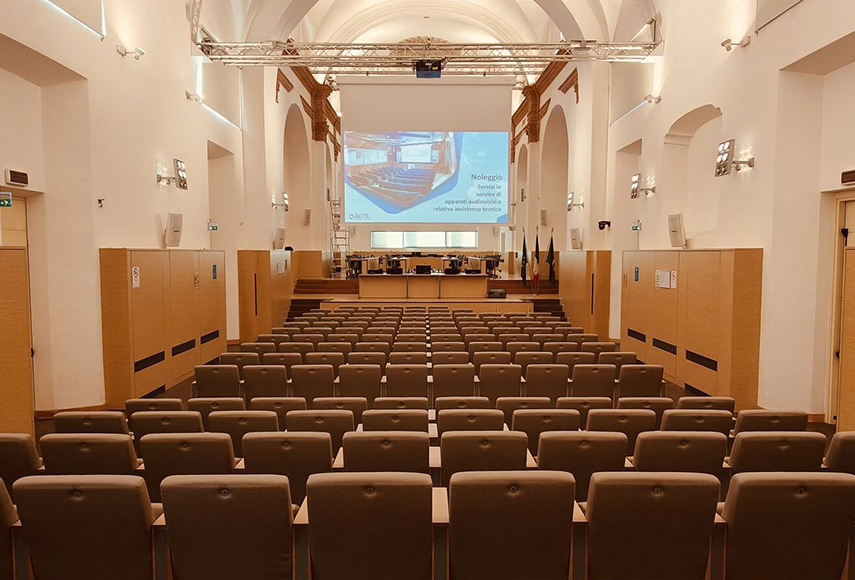

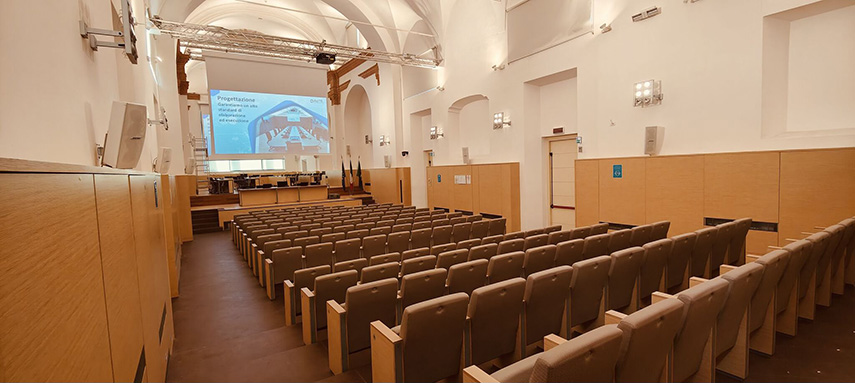

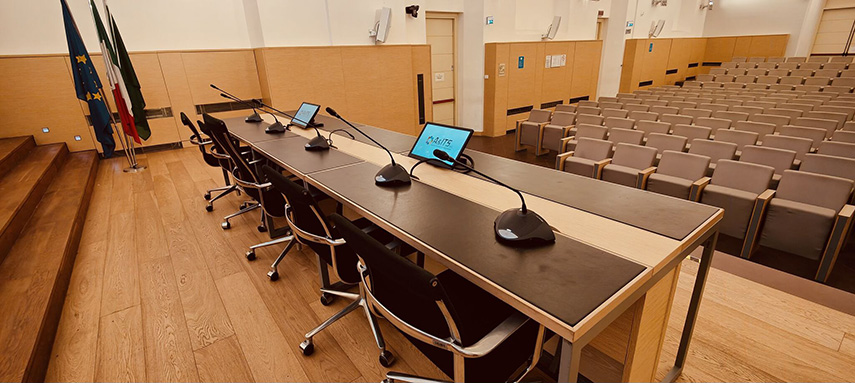

Центральным средством видеоотображения аудитории является подвешенный под потолком около сцены большой проекционный экран, засвечиваемый инсталляционным лазерным DLP-проектором Barco G62-W11 VPL с яркостью 11 000 люмен, размещенным перед ним на потолочной ферме. На столе делегатов есть дополнительные 15-дюймовые дисплеи Beetronics 15HD7. Для протоколирования встреч и проведения собраний с применением видеоконференцсвязи в помещении были установлены пять PTZ-камер Lumens VC-A61P-3 с разрешением 4K и 30-кратным оптическим зумом, которые позволяют снимать как общие, так и крупные планы. Управление ими и создание пресетов с необходимыми ракурсами выполняется с помощью контроллера Lumens VS-KB30 с джойстиком. Все камеры подключены к сетевому коммутатору Netgear GS116LP, обеспечивающему питание по PoE. Для записи видео предусмотрен рекодрер/стример Epiphan Pearl Nano.

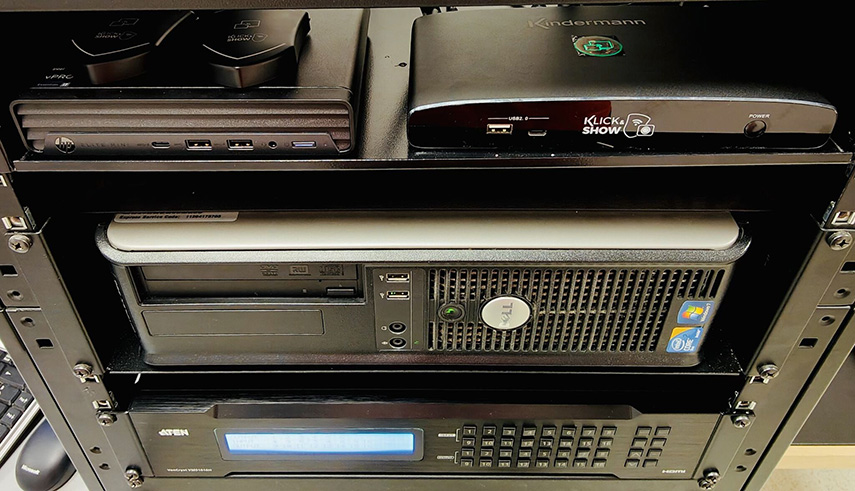

Система распределения сигналов построена на основе матричного коммутатора ATEN VM51616 (конфигурация 16 х 16), отвечающего за переключение источников, и HDBaseT-удлинителей Vivolink VL120016T, которые состоят из приемников с передатчиками и способны передавать по одному кабелю Cat5e/6 видео с разрешением 1080p на расстояние до 70 метров. Беспроводное подключение пользовательских устройств во время проведения презентаций производится с помощью BYOD-системы Kindermann Klick & Show. Для реализации системы автоматизации интегратор применил процессор управления CUE System controlCUE.
Дополнило оснащение организация рабочего места оператора, где установлены три монитора Samsung Tab S6 для предварительного просмотра контента и мониторинга сигналов, контроллер Lumens VS-KB30 для управления PTZ-камерами и коммутационная панель с локальными аудиоинтерфейсами и портами HDMI, позволяющая отправлять аудио- и видеосигналы на системы отображения и звукоусиления аудитории. Большинство задействованного в проекте оборудования было размещено в двух рэковых шкафах в операторской.
Отзыв интегратора
Комментирует Габриэле Челли, генеральный директор A&ITS:
«Аудитория в здании правительства провинции Павия используется для проведений событий различного формата, количество которых постепенно растет. Заказчик хотел обновить пространство с помощью новых технологий, оставив его назначение прежним. Для реализации проекта мы использовали оборудование, которое хорошо знаем и которое способно обеспечить высокую производительность и простоту интеграции систем между собой.
Трансформируемая планировка помещения потребовала нестандартного подхода к проектированию, а для эксплуатации мультимедийного комплекса пользователями без технических навыков было необходимо реализовать максимально простой и наглядный интерфейс управления с предустановками под каждый из форматов проходящих здесь мероприятий.
Главной сложностью стали сроки. Клиент запланировал в этом помещении важное событие, поэтому ему было нужно, чтобы мы реализовали все в течение двух недель. Нам пришлось быстро и эффективно работать с другими подрядчиками на объекте, и мы провели несколько бессонных ночей, завершая этот проект. Сам проект реализовать было несложно, настоящей проблемой стали сроки. Так что, нам нужно было сделать это очень быстро и при этом очень хорошо».
