Исходные данные
Студия-разработчик компьютерных игр Ninja Theory Ltd поручила компании-интегратору LT Projects спроектировать и реализовать проект по техническому оснащению помещения для захвата движений актеров видеоигр, которое расположено в ее центральном офисе в Кембридже, Великобритания. Заказчик хотел получить проекционный экран, покрывающий пол, систему объемного звука с поддержкой Dolby, систему распределения сигналов с разрешением 4K@60 (4:4:4) и ряд других современных мультимедийных решений.
Реализация проекта

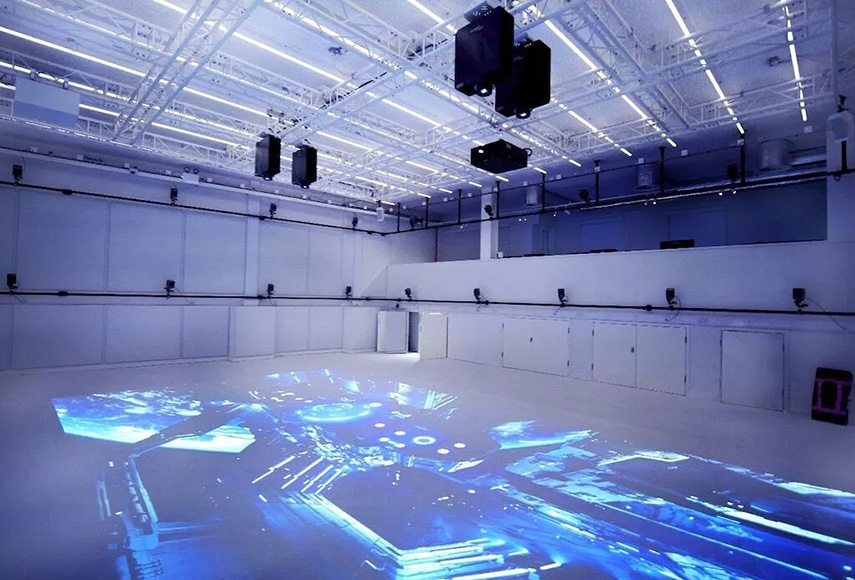

В состав системы видеоотображения помещения вошли установленный на стене 130-дюймовый светодиодный дисплей Optoma FHDS130 с шагом пикселя 1,5 мм и напольный экран, формируемый восьмью размещенными на ферме под потолком лазерными проекторами Optoma ZU720TST. Первый из них используется для демонстрации моделей актеров в виртуальном пространстве, а второй - визуальных подсказок, инструкций по расположению, информации для калибровки камеры, данных для разработки карт виртуального пространства и других схожих задач. Чтобы сократить до минимума уровень шума работы проекционного оборудования, составляющий у выбранных продуктов всего 28 дБ (при измерении в центре комнаты), и сделать его более незаметным в интерьере, каждый из проекторов был помещен в специальный белый кожух.
Для распределения сигналов в инсталляции применяется HDMI-матрица Blustream 8x8. К LED-дисплей получает от матрицы видео от пяти источников, между которыми можно переключаться. Разделение 4K-сигнала на 8 видеопотоков меньшего разрешения для последующей отправки на проекторы производится с помощью двух процессоров видеостен Datapath FX4_HDR. В качестве источников контента на объекте выступают компьютеры разработчиков с выделенными портами HDMI для подключения к Blustream 8x8, работающие под управлением Unity.

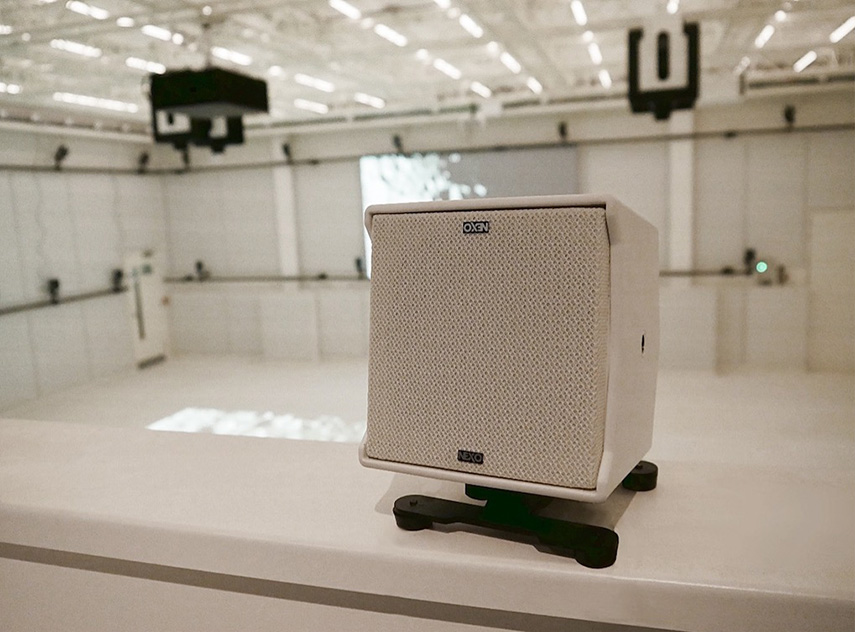

Система звукоусиления стандарта 5.1 была построена интегратором на основе пяти громкоговорителей NEXO ID24, расположенных с разных сторон зала, одного сабвуфера NEXO IDS110, одного усилителя NEXO и AV-ресивера Denon AVR-X2700H с поддержкой форматов Dolby Atmos, DTS:X, DTS Virtual:X, Audyssey MultEQ XT. Для мониторинга в специально выделенной зоне наблюдения и управления предусмотрены еще два громкоговорителя NEXO ID14. Аудиообоработка осуществляется в проекте при помощи двух процессоров Nexamp4x2MKII, контролируемых по IP.

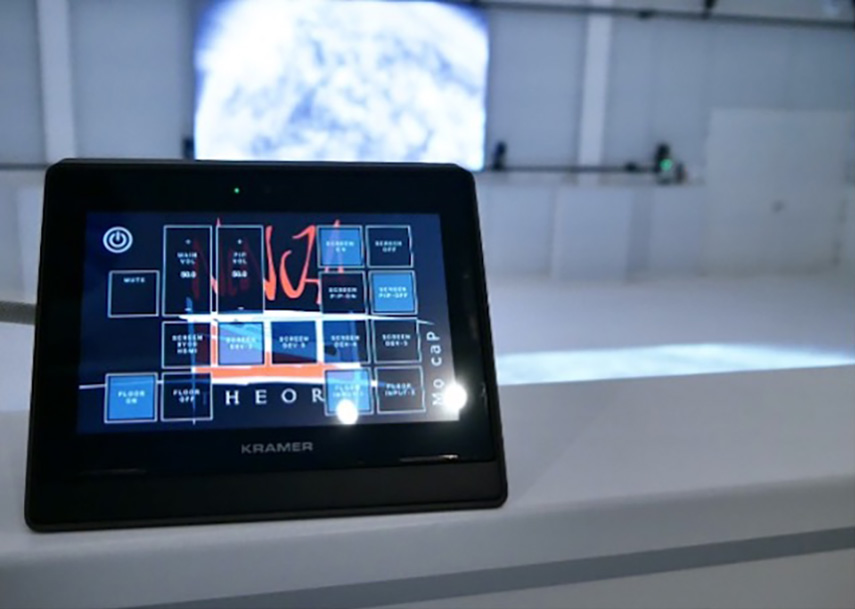

Дополняет конфигурацию система автоматизации на базе контроллера Kramer SL-240 с поддержкой RS232, IP и ИК, а также тач-панели KT-107 с пользовательским интерфейсом, размещенной на док-станции в зоне наблюдения и управления. Она позволяет контролировать переключение источников звука и видео, громкость воспроизведения аудио, включение и выключение системы и так далее. Для управления AV-инфраструктурой из любой точки помещения сотрудникам Ninja Theory доступно мобильное приложение.
