Исходные данные

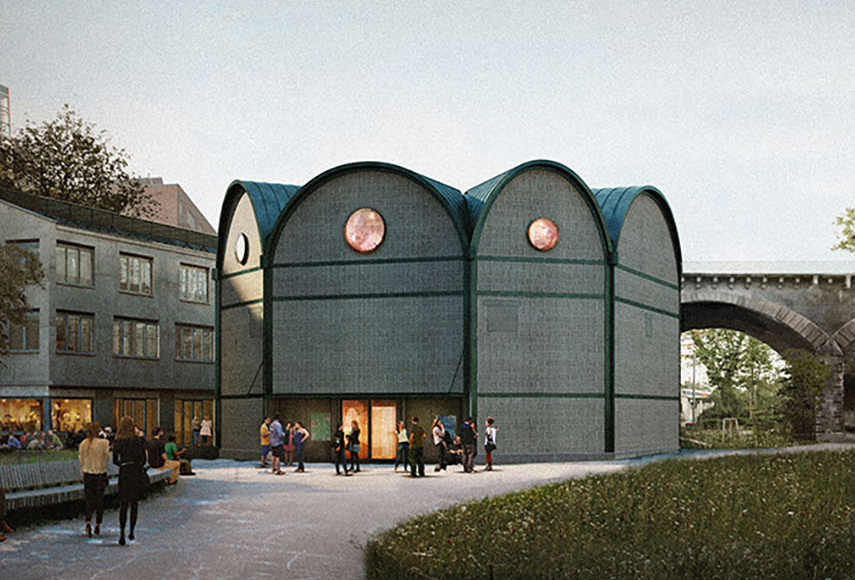

Открывшаяся в Базеле концертная площадка Kuppel Basel имеет необычную форму здания, стилизованную под шатер. Внутри него находится основной концертный зал на 690 человек, фойе и репетиционный зал, а в небольшой пристройке рядом – ресторан на 100 посадочных мест (на первом этаже), офисы координационного учреждения (на втором этаже) и ночной клуб Nest Klub на 180 человек (в подвальном помещении).
Свою форму Kuppel Basel получил благодаря тому, что изначально на этом месте располагался временный шатр, перевезенный с выставки и превращенный в ночной клуб. Но, как известно, подобные сооружения не имеют звукоизоляции, что постепенно привело к жалобам от жильцов расположенных неподалеку домов. В результате площадка, которая за непродолжительное время стала для города знаковой, из временной была трансформирована в постоянную.
Для этого архитектурное бюро Vécsey*Schmidt Architekt*innen спроектировало и построило похожее на шатер здание, а в дальнейшем из-за невозможности расположить под крышей большое количество технического оборудования совместно с заказчиком приняло решение добавить пристройку, где затем появились ресторан и клуб. Для проектирования мультимедийного оснащения, электроакустического расчета и разработки эффективной звукоизоляции к проекту была привлечена компания WSDG. Дополнил команду системный интегратор Auviso.
Реализация проекта
Музыка сопровождает посетителей в каждой точке площадки и даже в туалете. Первое куда они попадают, приходя в Kuppel Basel, это фойе площадью 40 м2 с баром у входа. Для воспроизведения звука в нем применяется шесть 8-дюймовых настенных коаксиальных громкоговорителей Coda Audio D8 и два 12-дюймовых сабвуфера U12i, встроенных в скамьи. В туалете установлены два точечных источника HOPS8i и сабвуфер U4. Все они подключены к усилителям Linus 12D и Linus 14C, снабженным встроенными DSP. Распределение аудиосигналов по всему объекту осуществляется через сеть Dante с помощью цифрового аудиопроцессора Symmetrix Edge.

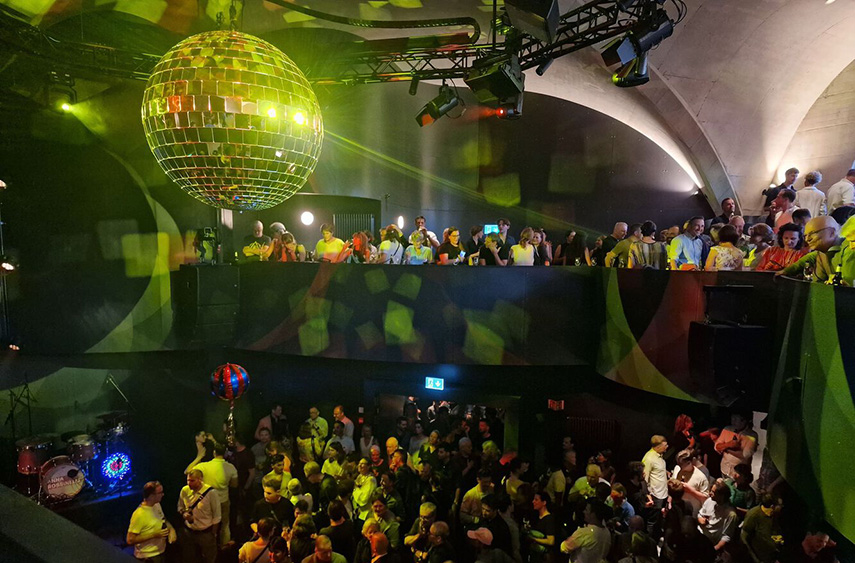

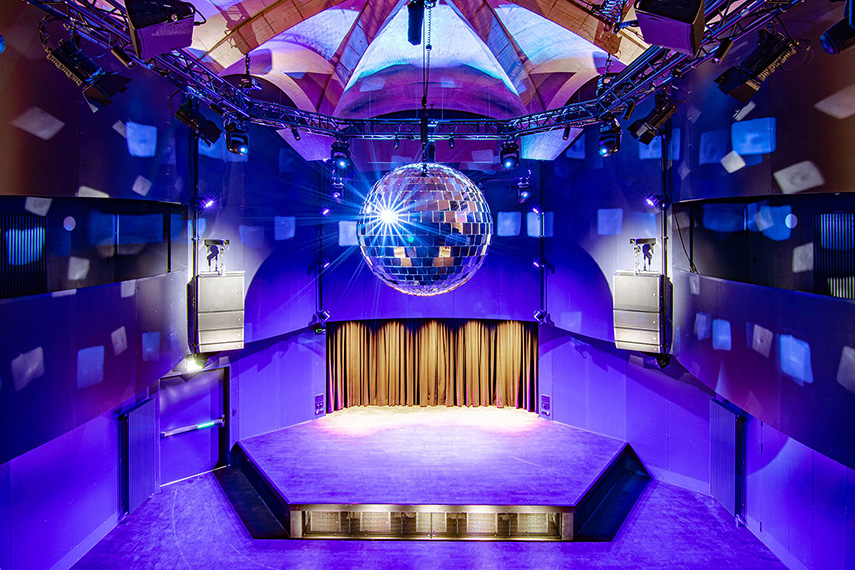

Планировка главного зала включает зрительскую зону площадью около 100 м2 на первом этаже, где могут разместиться 390 человек, и балконную зону вместимостью 300 человек на втором этаже. Для исполнителей выделена сцена площадью 30 м2 и закулисная зона. В состав системы звукоусиления помещения вошли два массива масштабируемых точечных источников Coda Audio APS, подвешенные слева и справа от сцены. Каждый из них состоит из трех громкоговорителей APS с двумя 10-дюймовыми динамики и одним коаксиальным средне-высокочастотным рупором и одного 18-дюймового сабвуфера APS-Sub.
Дополнительную низкочастотную поддержку обеспечивает разнесенный массив из пяти сабвуферов SCN-F, который равномерно распределен под передней частью сцены. Выбор подходящей для этого модели вызвал некоторую сложность при реализации, так как из-за архитектурных особенностей было нежелательно излишне высоко поднимать сцену, но разместить акустические системы нужно было именно под ней, что потребовало сабвуферов с компактным корпусом и высоким уровнем звукового давления.
В противоположной от сцены стороне предусмотрены громкоговорители N-APS, используемые для воспроизведения объемного звука. Эта же модель применяется для озвучивания галереи. Система сценического мониторинга включает два громкоговорителя HOPS8, установленные под галереей, а также шесть громкоговорителей Cue Two и сабвуфер G15 на сцене. Для захвата звука инструментов и голосов выступающих присутствует микрофонный парк с различными конденсаторными и динамическими моделями брендов Shure, DPA Microphones и Sennheiser. Поступающие с них сигналы микшируются в цифровой микшерной консоли Yamaha CL4, дополненной интерфейсным модулем Rio 3224-D2.
Для демонстрации визуального контента в задней части площадки есть проектор Panasonic PT-RZ120, засвечивающий стену над сценой. Так как она имеет вогнутую форму, то для предотвращения нежелательных акустических эффектов требовала звукопоглащающего покрытия. Таким образом, требовалось превратить одну и ту же стену как в проекционный экран, так и в звукопоглащающую поверхность. Для решения обеих этих задач сразу Auviso задействовал панели из микроперфорированной древесины.
Отдельного внимания заслуживает разработанная для площадки система звукоизоляции. Она представляет собой большую экранирующую конструкцию, удерживаемую пружинами, которая полностью покрывает сверху монолитную бетонную моноструктуру здания, при этом не имеет с ним механического контакта, что позволяет добиться полного поглощения звука.

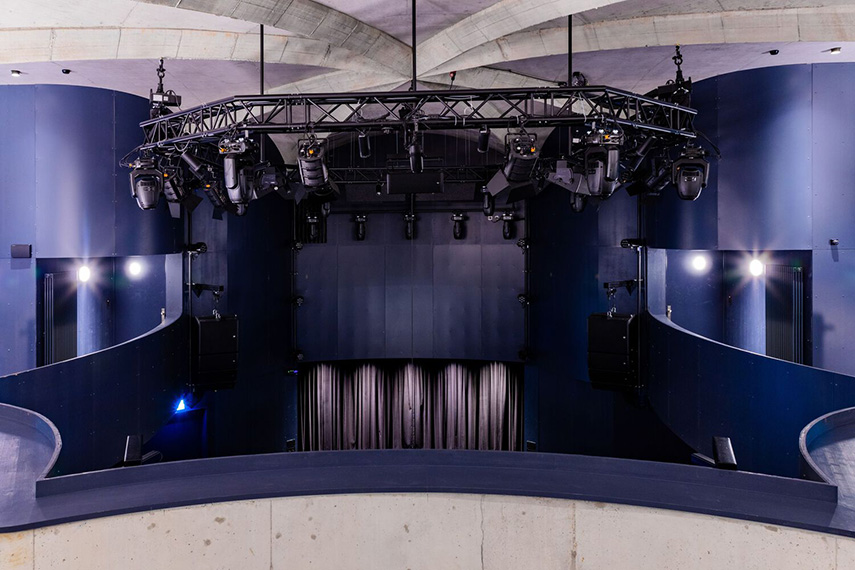

Помимо аудиооборудования, в зале инсталлировано архитектурное освещение, подчеркивающее купол, а также сценическое и событийное освещение. Необходимую вариативность обеспечивают два разных типа подвижных светильников: светодиодная голова типа спот Martin Rush MH 5 Profile и заливное освещение Robe LEDBeam 150. Управляется все это с консоли MA Lighting grandMA3 или с экрана планшета Apple iPad.

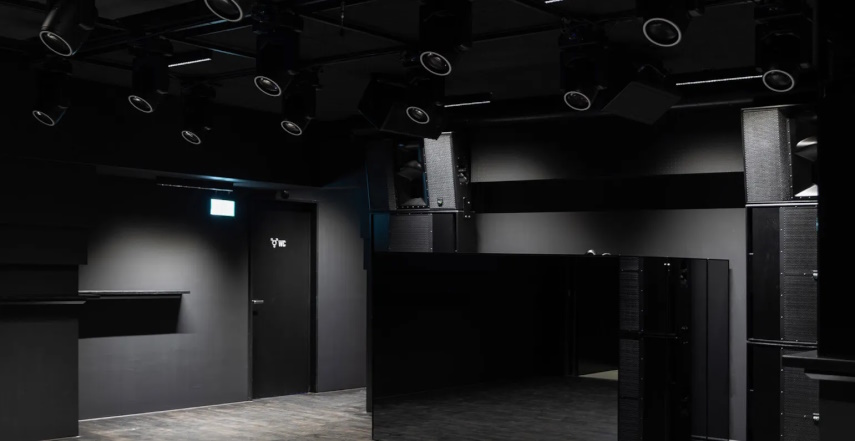

Система звукоусиления расположенного в пристройке Nest Klub построена на основе громкоговорителей KV2 Audio – два SL2.15 и один SL412 вмонтированы в акустическую обработку стен слева и справа от стола диджея. Для оптимизации частотной характеристики применяется 8-полосный графический эквалайзер QD8. На столе диджея установлены два проигрывателя Pioneer CDJ-3000, два виниловых проигрывателя Technics SL-1210 MK7 и микшер Pioneer DJM-A9. Мониторинг производится с помощью двух громкоговорителей EX28.
В состав системы освещения клуба вошли вращающиеся вращающаяся головы Showtec Shark – The Meg – Beam One с эффектом BEAM+SPOT+WASH и прожекторы локальной подсветки Showtec Accent Spot SW. Все они управляются с MA Lighting grandMA3 onPC.
