Исходные данные
В этом году в Лондоне открылся многофункциональный комплекс Outernet, включающий несколько иммерсивных медиапространств, центральным из которых является здание-трансформер Now Building. Его техническое оснащение было спроектировано инженерно-консалтинговой компанией Hoare Lea совместно с аудиовизуальной консалтинговой компанией Auditoria PTY и реализовано интегратором Solotech Group.
Реализация проекта

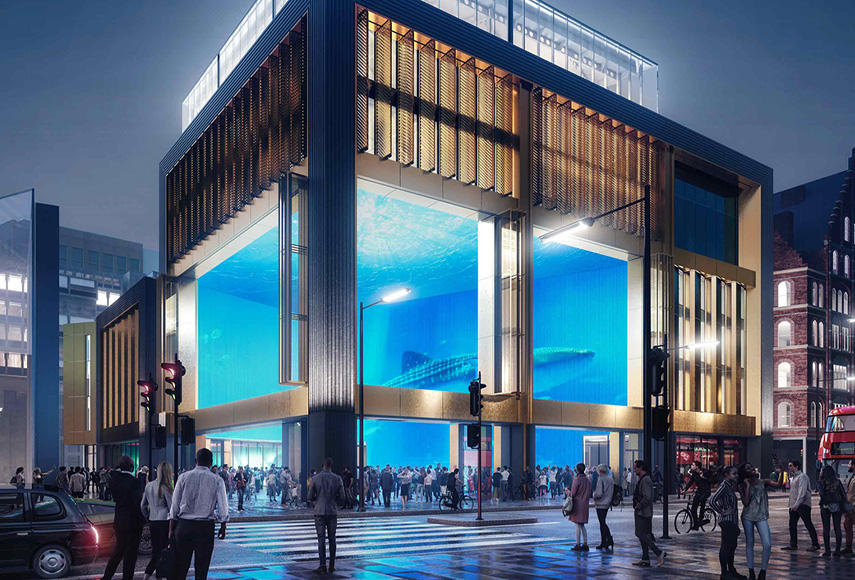

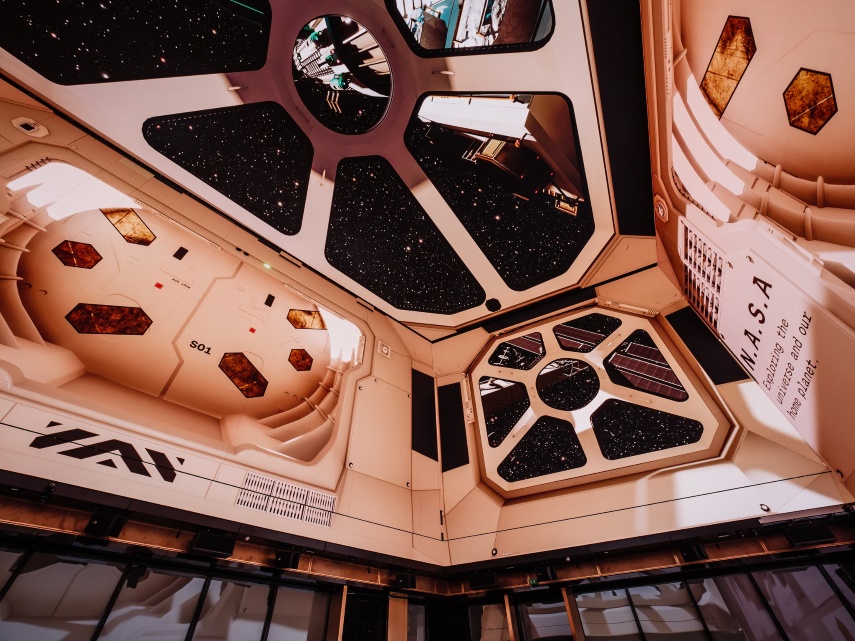

Внутри четырехэтажного здания Now Building посетителей встречает крупнейший в мире панорамный светодиодный 8K-экран площадью 2260 м2, покрывающий стены и пол. Для его создания были использованы LED-панели AOTO с малым шагом пикселя и поддержкой HDR, а для управления контентом видеопроцессор AOTO ATLVC-64K с максимальным разрешением 64K@60 (4:4:4) и программное обеспечение Ventuz. Само здание имеет трансформируемую конструкцию, которая позволяет при помощи системы моторизации сдвинуть в стороны две из четырех стен, превратив пространство из закрытого в открытое. При такой конфигурации экран становится виден не только посетителям, находящимся внутри, но и прохожим на улице.

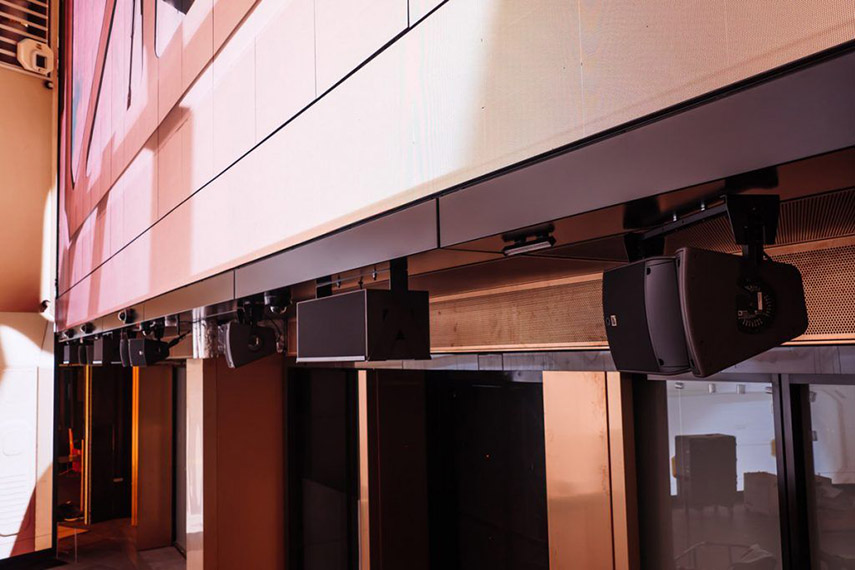

Для озвучивания Now Building была применена иммерсивная система L-Acoustics L-ISA. В ее состав вошли 24 коаксиальных громкоговорителя X4i, расположенные вдоль основания одной из стен, 12 громкоговорителей X4i, спрятанные в дренажной системе трех других стен, и 12 компактных сабвуферов SB10i, размещенные в водосточных желобах, которые предназначены для покрытия звуком пространства в закрытой конфигурации, а также 11 акустических систем A10i Focus с 7 сабвеферами Syva Low, подвешенные в верхней части трех стен и используемые при работе системы звукоусиления в открытой конфигурации. Помимо этого, предусмотрены пять точек подключения дополнительных портативных систем Syva/Syva Low.
Now Building стал не единственным помещением, где была развернута система L-Acoustics L-ISA. В соседнем пространстве Now Trending, имеющем трапециевидную форму и светодиодные экраны на двух стенах, интегратор установил 34 громкоговорителя X4i на уровне пола, 13 громкоговорителей 5XT над дисплеями, 4 сабвуфера Syva Sub, подвешенных по периметру, и несколько компактных сабвуферов SB10i, спрятанных в желобе под дисплеями.

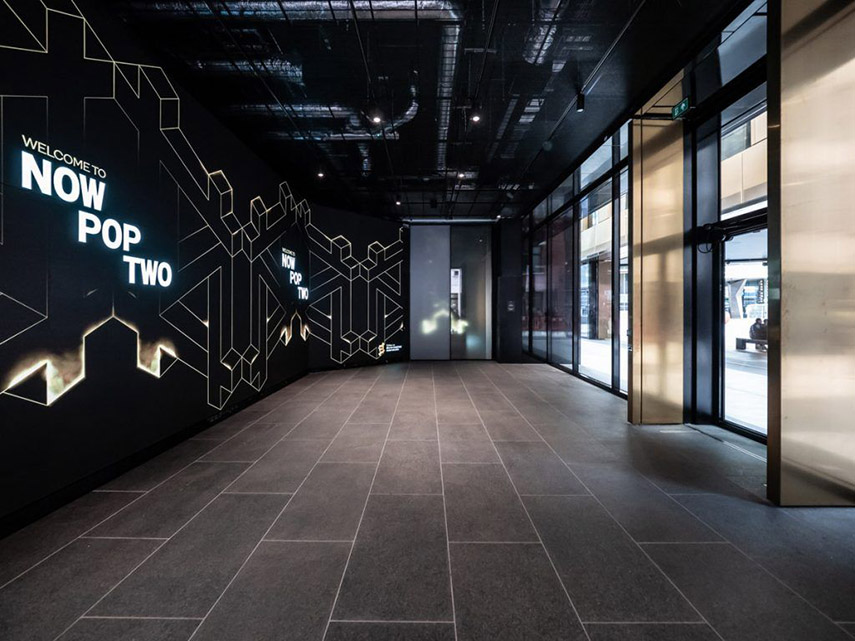

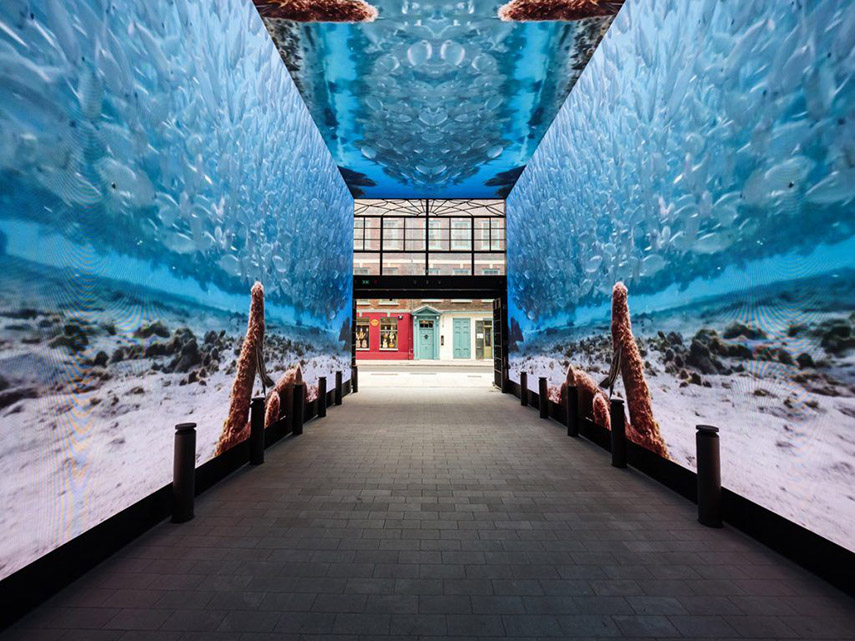

В длинной прямоугольной галерее Now Arcade была сформирована система звукоусиления на базе двух рядов громкоговорителей X4i по 19 штук в каждом, размещенных с двух сторон на уровне пола, и 8 сабвуферов SB10i, распределенных по всему помещению. Дополнили все это системы L-Acoustics в двух других зонах Outernet: Now Pop Up 1, получившая комплект из 14 громкоговорителей 5XT и 2 сабвуферов Syva Low, и Now Pop Up 2, получившая комплект из 12 громкоговорителей 5XT и одного сабвуфера Syva Low.
Во всех помещениях предусмотрены четырехканальные усилители с интегрированными DSP-процессорами LA2Xi, которые могут получать аудиосигналы как локально через аналоговые входы, AES или Dante, так и централизованно из системы Q-SYS по протоколам Dante и Milan-AVB.
Отзыв интегратора
Комментирует Кайл Дурно, инженер SSE Audio (подразделение Solotech Group):
«Главная задача иммерсивных аудиосистем, развернутых нами во всех пространствах Outernet, заключалась в том, чтобы посетители отчетливо слышали звук вне зависимости от того, в какой части помещения они находятся. Наличие больших видеоэкранов, особенно покрывающих стены, внесло очень жесткие проектные ограничения, поэтому нам пришлось размещать громкоговорители на уровне пола и в других доступных для инсталляции местах, а сабвуферы и вовсе прятать внутри водосточной системы. Также для улучшения акустических характеристик, особенно в зоне прослушивания ближнего поля, где из-за разницы в расстоянии прохождения звуковых волн от напольных и более высоко расположенных громкоговорителей до ушей слушателей возникает эффект гребенчатой фильтрации, мы применили алгоритм пространственного заполнения, который помог нивелировать проблему и улучшить локализацию звука».
