Исходные данные

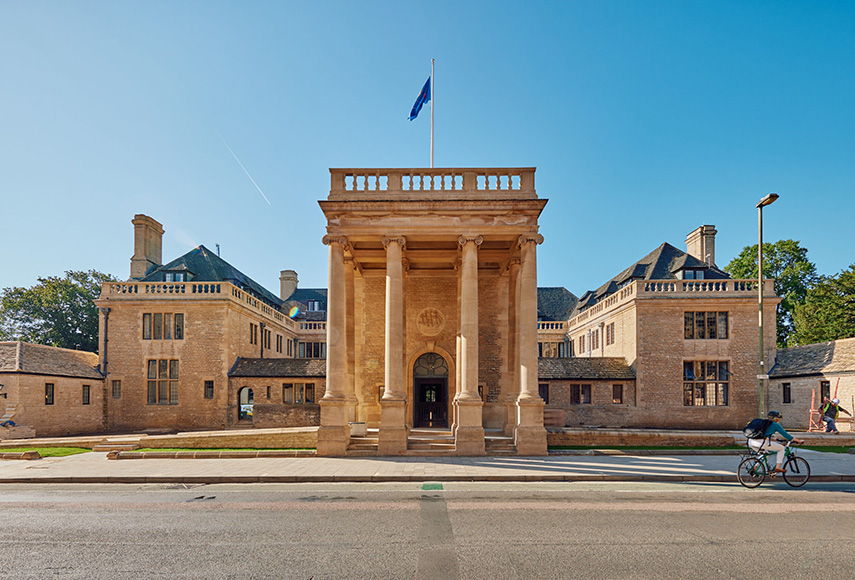

Благотворительная образовательная организация The Rhodes Trust, основанная в XIX веке британским политиком и алмазным магнатом Сесилом Родсом, известна тем, что проводит старейшую международную программу стипендий, которая помогает выдающимся студентам со всего мира учиться в Оксфордском университете. Фонд занимает здание Rhodes House, построенное в 1928 году на территории ВУЗа и внесенное в список памятников архитектуры II степени. В нем есть библиотека, лекционный зал, пространство XR Lab и конференц-залы разного размера.
В рамках последней реконструкции с бюджетом в €43 млн были проведены капитальный ремонт объекта, реновация подвала, где организовали несколько новых помещений, и оснащение мультимедийными системами. Проектированием AV-инфраструктуры здания занимался AV-консультант Hewshott International, а поставкой и установкой оборудования – выигравшая тендер компания GVAV. Заказчик хотел получить гибкую, легко масштабируемую аудиовизуальную систему, которая объединила бы различные помещения объекта и при этом была максимально незаметной в интерьере памятника архитектуры.
Реализация проекта

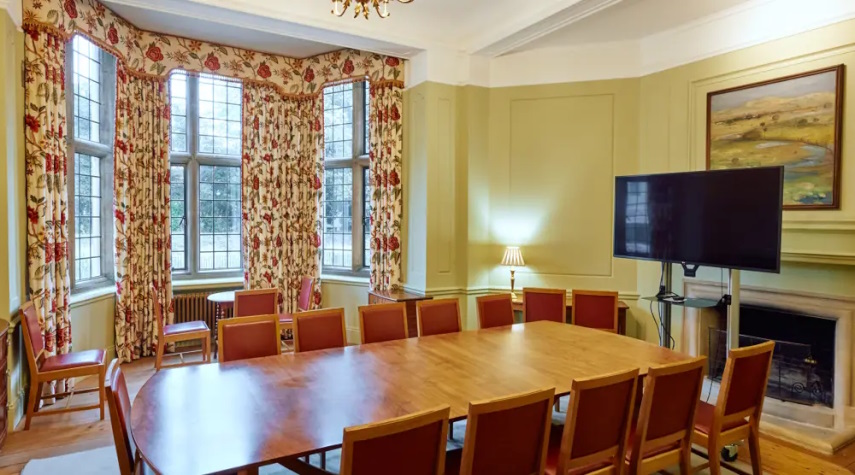

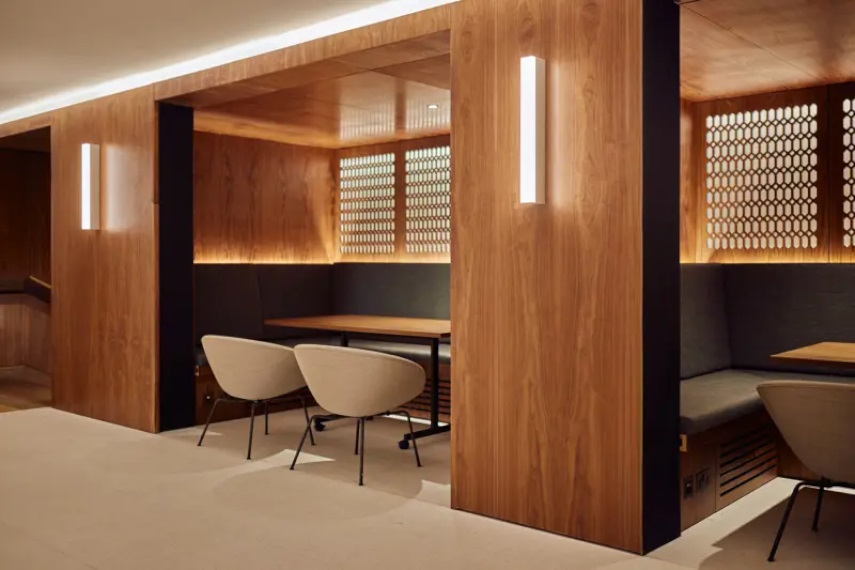

Для озвучивания зала им. Макколла Макбейна вместимостью 200 человек и двух небольших конференц-залов Beit и Atlantic были применены звуковые колонны Yamaha VXL1B16P с ненавязчивым тонкопрофильным дизайном и поддержкой сетевого протокола Dante. Для захвата голосов выступающих в помещениях используются ручные микрофоны Shure MXW2 и SM58. В примыкающем к ним фойе организованы небольшие переговорные зоны, оборудованные 55-дюймовыми дисплеями NEC M551, на которые могут выводить презентации фонда и прямые трансляции из главного конференц-зала, и звуковыми панелями Crestron Saros.

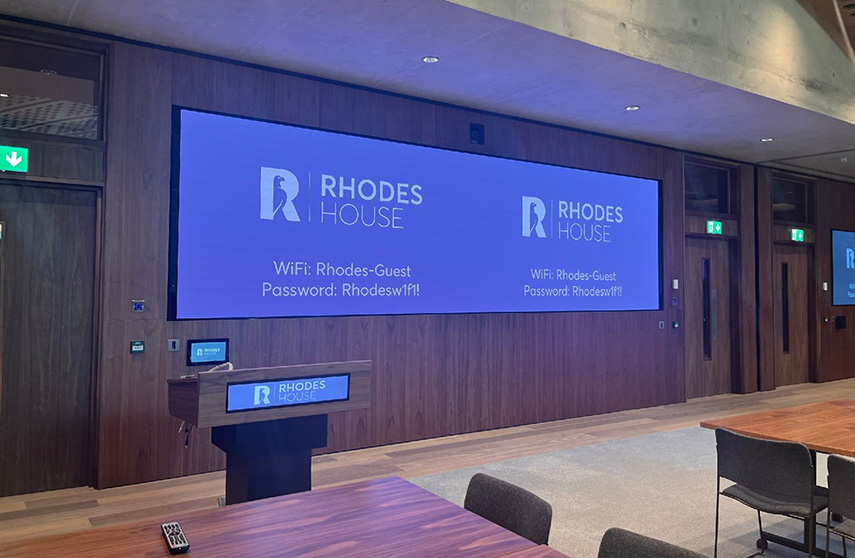

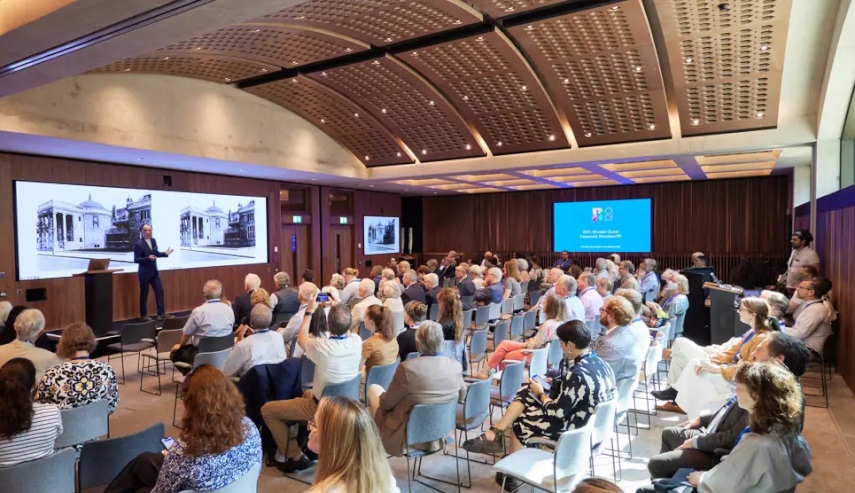

Главный конференц-зал представляет собой помещение-трансформер площадью 253 м2. Оно допускает использование в качестве единого пространства на 300 человек или же трех залов меньшей вместимости. Центральное место в нем занимает светодиодная видеостена с габаритами 6 х 3 метра, сформированная из панелей Samsung SBB-SNOWJMU. Помимо нее, есть дополнительная видеостена с габаритами 3 х 3 метра, также из панелей SBB-SNOWJMU, и три 98-дюймовых дисплея NEC Multisync C981Q с разрешением 4K, установленные на кронштейнах Chief Fusion. Перед основной видеостеной расположена изготовленная на заказ кафедра Avenue Furniture с регулируемой высотой. На ней стоит 24-дюймовый ЖК-дисплей Litemax 2405, а в верхнюю часть встроен 19-дюймовый монитор Beetronics. Для беспроводного вывода контента на экраны с персональных мобильных устройств имеются BYOD-системы WolfVision Cynap Pro и Core Pro.
Для захвата видео в помещении инсталлирован комплект из семи PTZ-камер Q-SYS PTZ 20x60, способных снимать видео в разрешении Full HD и снабженных функций автоматического отслеживания выступающих, для захвата голосов – девять потолочных микрофонных массивов Shure MXA710, для воспроизведения звука – потолочные громкоговорители QSC AD-C6T с усилителями CX-Q 4K8 и MP-A40V, а также звуковые колонны Yamaha VXL1B 24 и VXL1B 16. Камеры аккуратно встроены в деревянную окантовку зала, массивы спрятаны под конструкцией крыши, а колонны – незаметно подвешены слева и справа от дисплеев заподлицо со стенами. Управление оборудованием осуществляется с экрана 11,6-дюймового сенсорного контроллера QSC TSC 116W-BK G2, интегрированного с комплексной AVoIP-системой здания.
Пространство XR Lab, созданное для экспериментов с метавселенной и расширенной реальностью, получило систему объемного звука, включающую многоканальные усилители Q-SYS SPA, аудиопроцессор Extron и восемь настенных громкоговорителей Monitor Audio. Чтобы присутствующие могли увидеть на большом экране, что в данный момент просматривает пользователь VR-гарнитуры, в помещении предусмотрены дисплеи Sharp/NEC. Система освещения лаборатории управляется по DMX. Захват голосов производят потолочные микрофонные массивы Shure MXA 710.
Все периферийные устройства интегрированы в систему AV over IP на базе кодеров/декодеров Q-SYS NV-32-H. Управление ими выведено на сенсорный контроллер QSC TSC 116W-BK G2. Для проведения сеансов видеоконференцсвязи в XR Lab есть мобильная стойка Heckler с интерактивной панелью «все в одном» DTEN D7X. Она снабжена встроенными широкоугольной камерой с разрешением 4K, массивом из 15 микрофонов и BYOD-системой. В других конференц-залах ВКС-возможности обеспечивает комплект Logitech, состоящий из видеобара Rally Bar, контроллера Tap и камеры для трансляции изображения с маркерной доски Scribe.
Для бронирования конференц-залов на объекте была развернута система резервирования помещений Joan с установленными около каждого из залов сенсорными панелями Joan 6 Pro, снабженными экраном на основе технологии ePaper и светодиодным индикатором для отображения статуса. Распределение видеосигналов между залами осуществляется через систему AV over IP, которая включает 14 кодеров/декодеров Q-SYS NV-32-H. В случае необходимости ее расширения достаточно просто добавить требуемое количество новых модулей. Аудиосигналы по протоколам Dante и AES67 распределяет по всему зданию аудиопроцессор Q-SYS Core 510i.

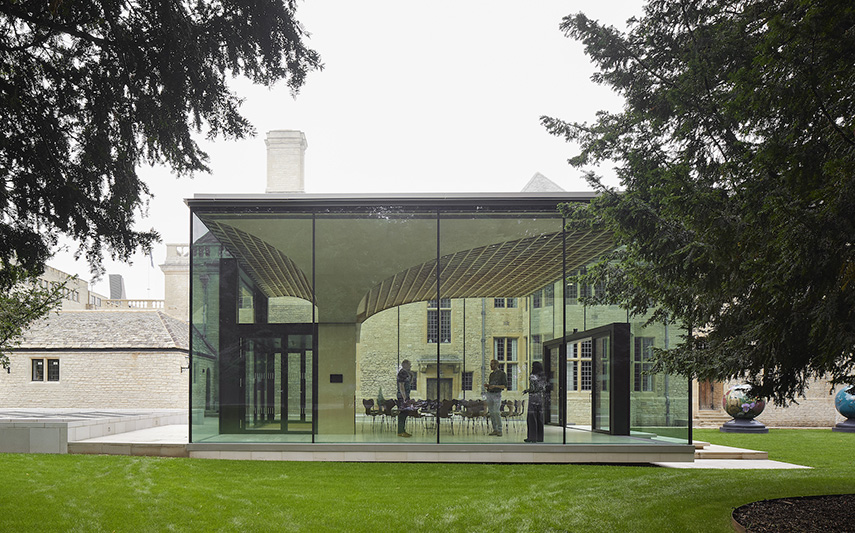

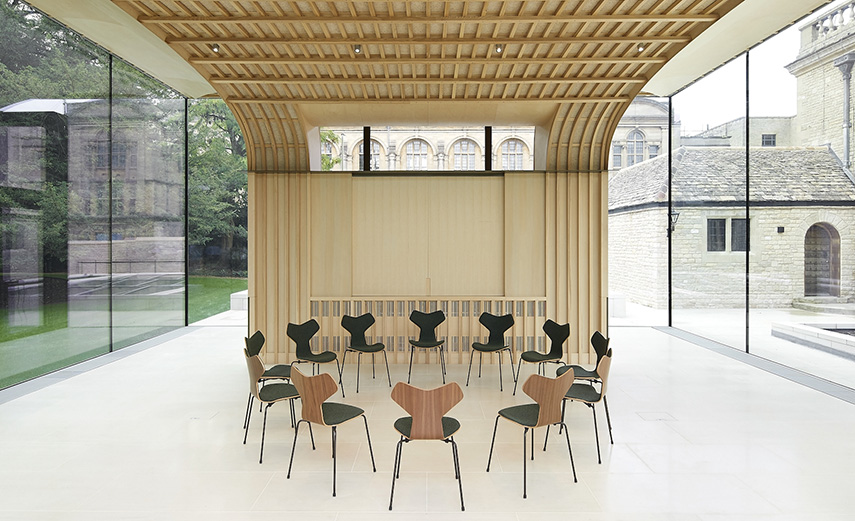

Довершило модернизацию оснащение стеклянного павильона на 50 мест в саду Rhodes House. Для демонстрации контента в нем есть 86-дюймовый дисплей NEC C861Q на кронштейнах Chief Fusion. Он встроен в кастомный деревянный корпус, который можно открывать или закрывать в зависимости от потребностей мероприятия. Контент на него поступает по проводному соединению или без проводов через BYOD-систему WolfVision Cynap Core Pro. Для захвата видео в помещении используются PTZ-камеры Q-SYS PTZ 20x60. Отправка и прием сигналов из других залов осуществляется по сети кодерами/декодерами Q-SYS NV-32-H. Переключение источников и управление оборудованием производится на экране настенного сенсорного контроллера QSC TSC 116W-BK G2. В состав системы звукоусиления павильона вошли громкоговорители Yamaha VXL1B и усилители QSC CX-Q 4K8. За захват голосов выступающих отвечают ручные микрофоны Shure MXW2/SM58 и встроенный в кафедру микрофон на гусиной шее MX415LP/C.
Отзывы интеграторов
Комментирует Стюарт Харрис, технический менеджер по продажам GVAV:
«Мы взяли на себя реализацию всех AV-элементов общей концепции и превратили их в полностью работоспособную систему. На этапе проектирования совместно с Hewshott International и IT-консультантом нами была проделана большая работа по оптимизации сетей, но несмотря на это, у нас оставались проблемы с перегрузкой их видеотрафиком, с управлением и передачей сигналов Dante, которые в итоге решила IT-команда».
Дополняет Даррен Гейтенби, старший консультант по технологиям Hewshott International:
«Основными поставленными перед нами заказчиком задачами были гибкость и масштабируемость AV-системы, а также максимально неприметное расположение входящих в нее компонентов в интерьере исторического здания. Для этого мы централизовали основную часть оборудования и развернули систему AV over IP. У нас было достаточно времени на проектирование и реализацию проекта, которые выполнялось при участии команды архитекторов, поэтому мы смогли учесть все необходимые нюансы. При работе над созданием конечного продукта мы несколько раз меняли спецификации оборудования, добавляя обновленные технологии, что дало нам некоторый простор для экспериментов».
