Исходные данные
ФГБУ «ВНИИИМТ» Росздравнадзора – это ведущая ведомственная организация, участвующая в формировании идеологии и решении государственных научно-технических и организационных задач в рамках единой технической политики по обеспечению здравоохранения медицинскими изделиями и технологиями. Ввиду отсутствия у нее специально оборудованных помещений, которые подходили бы для проведения как онлайн, так и локальных переговоров или мероприятий, руководство учреждения приняло решение произвести модернизацию технического оснащения большого конференц-зала. Для реализации этой задачи была привлечена компания IP Video Systems. Основными поставленными перед ней задачами стали возможностью вывода нескольких источников видео и дублирования видеоконтента по залу, а также установка конференц-системы и системы звукоусиления.
Реализация проекта

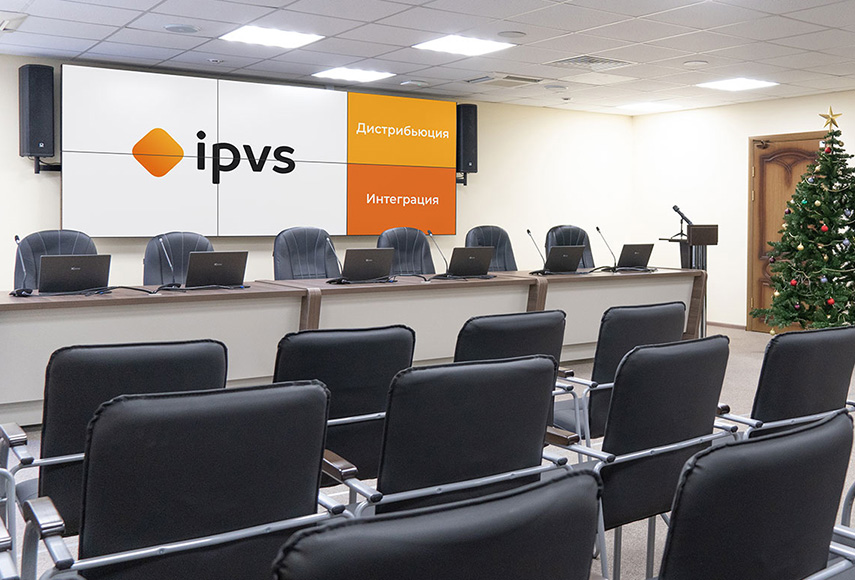

Основная система отображения в виде видеостены формата 3х2 (габариты 3,6 х 1,3 метра) построена на базе дисплеев Eliteboard PK555FDLN с межпанельным швом 1,8 мм, закрепленных при помощи кронштейнов c выдвижным механизмом по технологии push in-pop out, и допускает эксплуатацию в круглосуточном режиме (24/7). Для формирования изображения на ней предусмотрена система IP-видеокоммутации Prestel на основе технологии JPEG2000, которая позволяет выводить картинку нестандартного формата с возможностью динамического изменения раскладок.

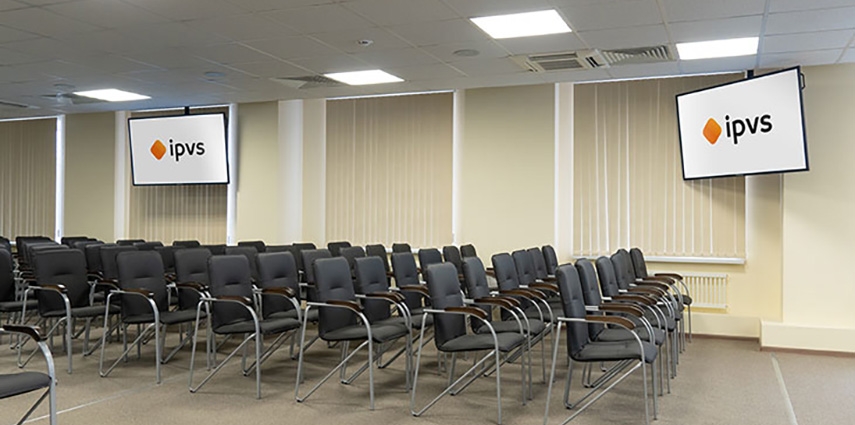

В ее состав входят: USB-передатчик TX-HDMI, USB-приемник RX-HDMI, презентационный коммутатор 6х1 с приемником SW-P61R, HDMI-передатчик и HDMI-приемник EHD-4K100, устройство захвата GR-HS и управляемый 28-портовый волоконно-оптический коммутатор NS3-24C1-600P-4F10. В качестве дублирующих систем отображения в зале были использованы ЖК-панели EliteBoard LK-65UL2SX. Они установлены на потолочных кронштейнах и допускают независимое отображение информации на каждом экране.

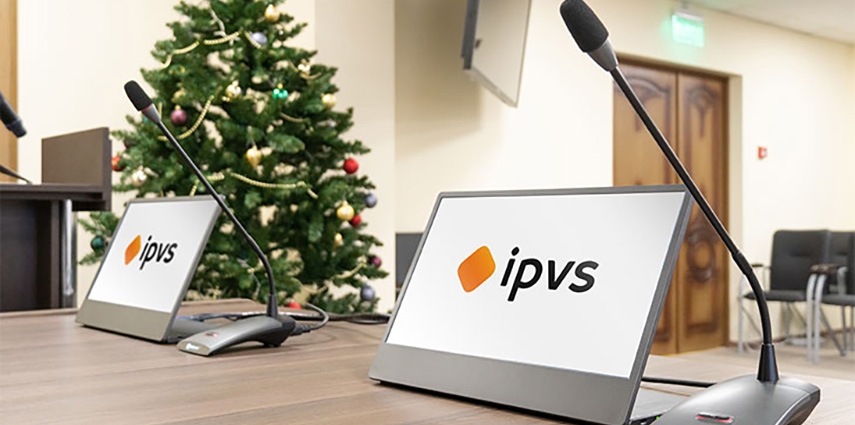

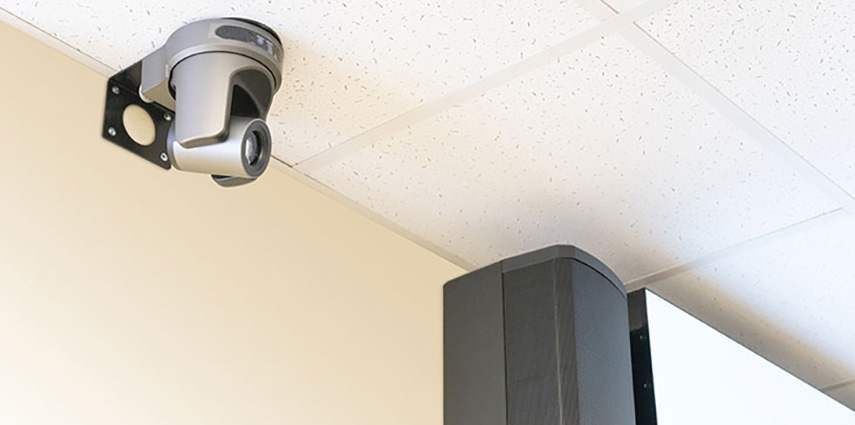

Зал рассчитан на 6 рабочих мест за столом президиума и 150 мест для приглашенных гостей. Все места за столом оборудованы персональным монитором GeChic M505E диагональю 15,6 дюйма, пультом председателя Relacart CS-101C и пультом делегата Relacart CS-101D, подключенными к центральному контроллеру Relacart CS-101M. Две PTZ-камеры Prestel HD-PTZ420ST и система автоматического наведения на выступающего делегата позволяют захватывать изображение как зала, так и стола президиума с трибуной, а гибкая система распределения сигналов дает возможность показывать контент в формате PiP (картинка-в-картинке).

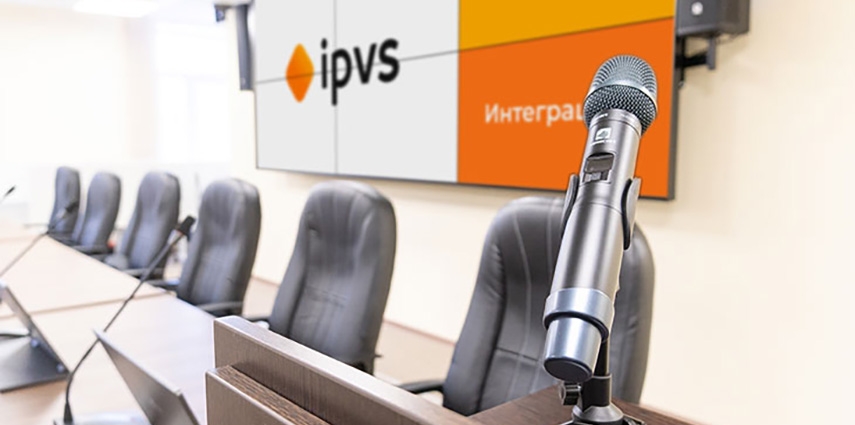

За захват голосов отвечает система из беспроводных микрофонов Relacart UH-222, центрального блока Relacart UR-223D и широкополосной активной антенны Relacart R-32AU. Для подключения внешних устройств и их трансляции в конференцию либо на системы отображения в столе президиума предусмотрен врезной блок Kondator 935-PD13-GST.
Система звукоусиления зала включает встраиваемые громкоговорители AUDAC CALI424/W, активные звуковые колонны TURBOSOUND INSPIRE IP300 и трансляционный усилитель мощности AUDAC CAP424. Для обработки входящих и исходящих аудиосигналов используется DSP-аудиоплатформа Xilica QR1 и набор плат расширения. Развернутая конфигурация позволила обеспечить высокую разборчивость речи, равномерность звукового поля, отсутствие эха и обратной связи.

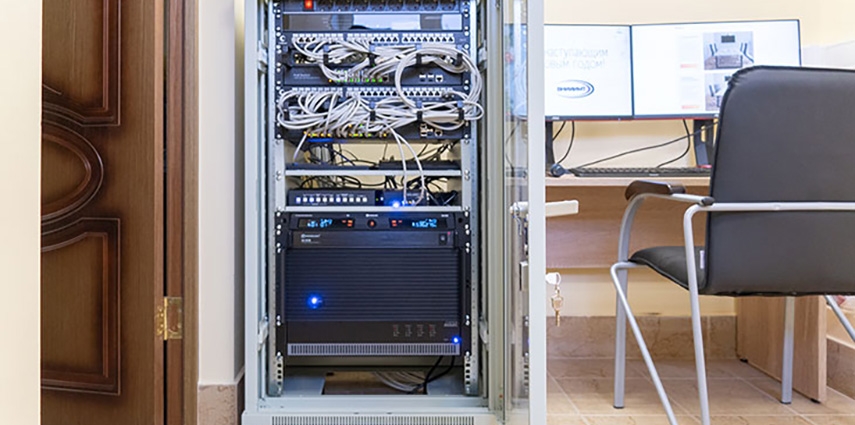

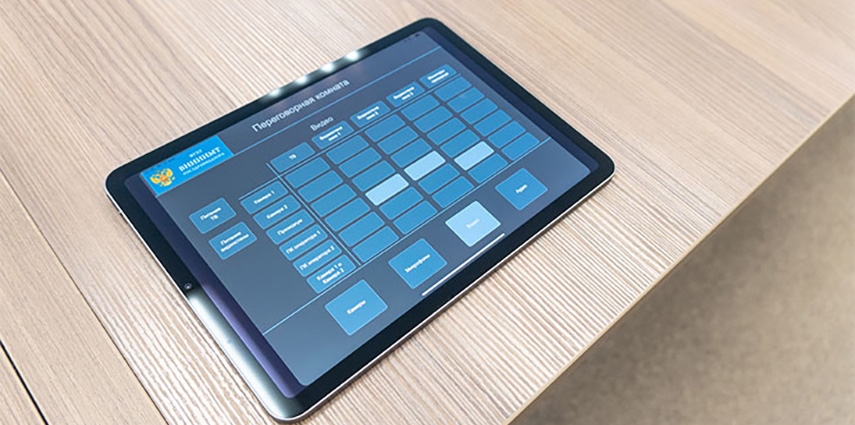

В состеднем помещении интегратор оборудовал рабочее место оператора с двумя мониторами AOC, системой управления Prestel CP-RS8 и планшетом iPad с выведенным на него простым и понятным пользовательским интерфейсом, а также разместил шкаф с оконечным оборудованием.
