Исходные данные
Компания АудиоВидеоСистемы произвела оснащение мультимедийным оборудованием, системами коммутации и управления новый представительский конференц-зал одного из крупнейших промышленных предприятий республики Башкортостан (название скрыто в целях соблюдения договорной политики конфиденциальности), реализовав возможность проведения мероприятий различного формата: сеансы видеоконференцсвязи, презентации, переговоры или выступления спикеров с трибуны.
Специалисты интегратора провели разработку концепции и технического решения, создание 3D-визуализации проекта, проектирование (проектная и рабочая документация), строительно-монтажные работы (подготовка закладных, монтаж кабеленесущих систем и прокладка кабеля), монтаж и подключение оборудования, пусконаладочные работы (настройка перед вводом в эксплуатацию, программирование системы управления и разработка для нее графического интерфейса), подготовку комплекта исполнительной документации, инструктаж заказчика по работе с системой и подготовку инструкций по эксплуатации для пользователей.
Реализация проекта
По результатам проведенных работ были реализованы подсистемы: видеоотображения, видеоконференцсвязи, записи, звукоусиления, конференц-связи и управления. Помимо этого, подрядчик разработал и изготовил элементы мебели и систему затемнения окон (шторы).
Коллективное средство отображения информации конференц-зала представлено светодиодным экраном с размером 6000 х 1688 мм и разрешением 3840 х 1080 пикселей, сформированным из LED-панелей Leyard TXF0156 с шагом пикселя 1,56 мм, широким углом обзора и фронтальным обслуживанием. На нем допускается одновременная демонстрация двух независимых изображений (из системы видеоконференцсвязи либо с презентации и камеры или картинка удаленного спикера и презентации), которые выводятся без черных полей. Для дублирования информации на стенах размещены четыре LCD-панели Samsung QB65R-B (размером 3840 х 2160 мм), по две слева и справа от основного дисплея.

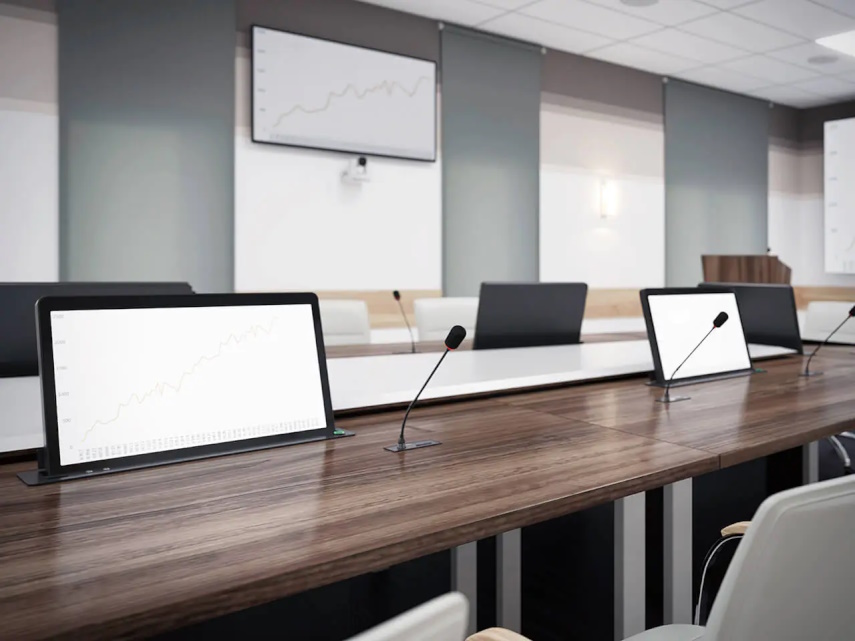

В качестве индивидуальных средств отображения в помещении используются 11 ультратонких моторизованных мониторов Wize WR-22GF (серия Genius Fixed) с диагональю 21,5 дюйма. Они выполнены из стильного анодированного алюминия с серебристым покрытием и при выдвижении останавливается под фиксированным углом наклона 15°. Для председателя был установлен сдвоенный выдвижной монитор Wize с регулируемым в диапазоне 0-30° углом наклона, что обеспечивает комфортную эксплуатацию. Выбранная модель оснащена независимыми видеовходами для вывода контента из разных источников.
Врезная структура помогла организовать единое рабочее пространство со столешницей, а лифтовую систему и заднюю панель оставить незаметными для пользователей. Для руководителя организована возможность одновременного просмотра четырех различных источников видео: активный докладчик ВКС, общая сетка галереи ВКС, обсуждаемый документ или презентация и документ личного пользования (план и повестка). Два из них отображаются на основном экране и два – на персональном сдвоенном мониторе.
В состав системы видеоконференцсвязи вошли пять поворотных IP-камер Lumens VC-A61PW с 30-кратным оптическим зумом и разрешением 4K, установленные по периметру зала над системами отображения, и видеотерминал нового поколения Yealink MeetingEye 800 с поддержкой видеозвонков в режиме «двойной 4K» (передача видео с разрешением до 4K@30 и медиаданных до 4K@15). Совместная работа с контентом осуществляется на экране сенсорной панели Yealink CTP20, которая предоставляет такие функции, как электронная «белая доска», загрузка медиафайлов, их коллективное редактирование и сохранение.
За протоколирование заседаний (видеозапись и хранение данных) отвечает система «все в одном» Lumens LC200.
Равномерное звуковое покрытие зала обеспечивают двухполосные громкоговорители Kramer GALIL 6-C. Они выполнены в белом цвете корпуса и встроены в потолок, за счет чего лаконично вписываются в дизайн помещения. Акустические системы подключены к усилителю Kramer PA-240Z с микшером. За коммутацию аудиосигналов отвечает цифровая аудиоплатформа Biamp TesiraFORTÉ.
Развернутая на объекте конференц-система включает 22 врезных микрофонных пульта TAIDEN HCS-4841ND_G/50 (для делегатов) и 2 пульта TAIDEN HCS-4841NC_G (для председателя), что позволяет проводить совещания различного формата (председатель во главе стола с подчиненными или равноправные участники переговоров). Дополнительный микрофонный пульт установлен на трибуне для выступлений спикера. Там же организован люк для подключения. Врезные пульты и выдвижные мониторы, аккуратно встроенные в конструктив стола, придают залу элегантность.
Централизованное управление аудиовизуальным комплексом организовано при помощи графического программного интерфейса iRidi, выводимого на экране настольного планшета Qbic. Он позволяет контролировать работу пультов конгресс-системы, камер, подсистем видео- и аудиокоммутации, системы видеозаписи, производить автоматическое наведение камер на выступающего, изменять пресеты наведения, настраивать освещение, поднимать и опускать шторы.
Дополнила оснащение специализированная мебель – большой стол переговоров (размеры 11 200 х 2800 х 750мм) из премиальных пород дерева с полностью закрытыми вентилируемыми нишами под мониторы и каменной декоративной площадкой со светодиодной подсветкой в центре, трибуна и стол оператора, а также рулонные шторы из светонепроницаемой ткани с электроприводом и «датчиком солнца» для затемнения помещения.
Для подключения ноутбуков и вывода с них изображения на экраны с любого места делегата под каменную платформу на столе интегрированы четыре переходника Kramer K-SPIDER с портами HDMI, DisplayPort, mini DisplayPort и USB Type-C на ретракторе, который можно незаметно свернуть в тот момент, когда он не используется.
