Исходные данные

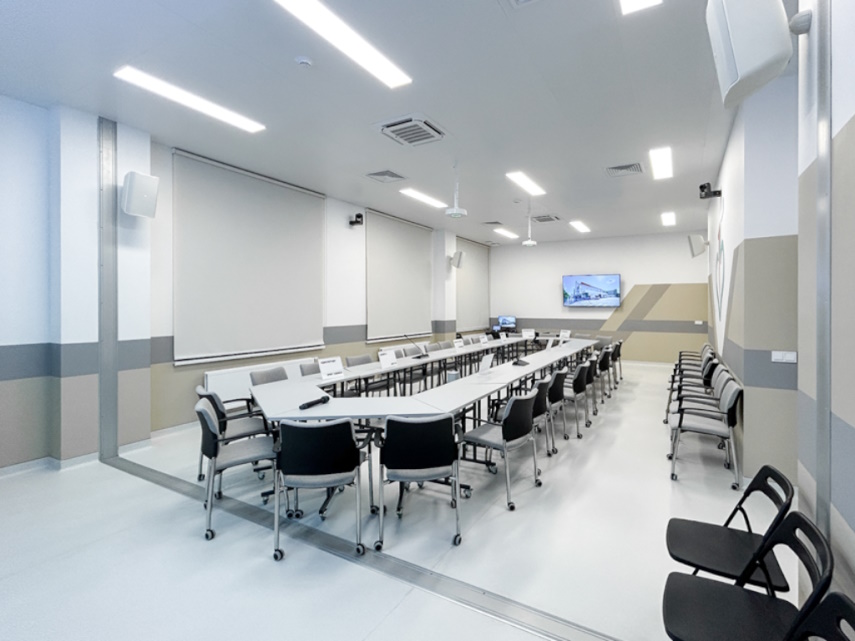

Городская клиническая больница № 15 им. О.М. Филатова обратилась к Open Vision для оснащения мультимедийным оборудованием своего конференц-зала. Он расположен в флагманском центре учреждения, являющимся третьим в Москве центром неотложной помощи нового формата, и используется для проведения медицинских конференций, обучающих семинаров, удаленных консультаций и решения других задач организации. Перед сотрудниками компании были поставлены задачи по развертыванию на объекте систем видеоотображения и звукоусиления, оборудованию места оператора, стола для переговоров и модернизации трибуны выступающего.
Реализация проекта
После завершения строительно-отделочных работ команда Open Vision приступила к подготовке и планированию установки специализированного оборудования. На первом этапе акцент был сделан на создании надежной коммутационной системы, что является ключевым элементом для обеспечения эффективной связи и передачи данных. Ее центральным компонентом выступает матричный 4K-коммутатор Wyrestorm MX-0808-H2A-MK2, который деэмбеддирует аудио и имеет скалируемые выходы с функцией ARC. Сигналы в зал отправляются через устройства приема и передачи аудио и видео по HDBaseT. Наличие интерактивной системы Kramer VIA Connect2, поддерживающей как проводное, так и беспроводное (Wi-Fi) соединение, позволяет нескольким пользователям одновременно работать с данными. Она может обслуживать до 255 пользователей и отображать на одном экране контент из двух источников.

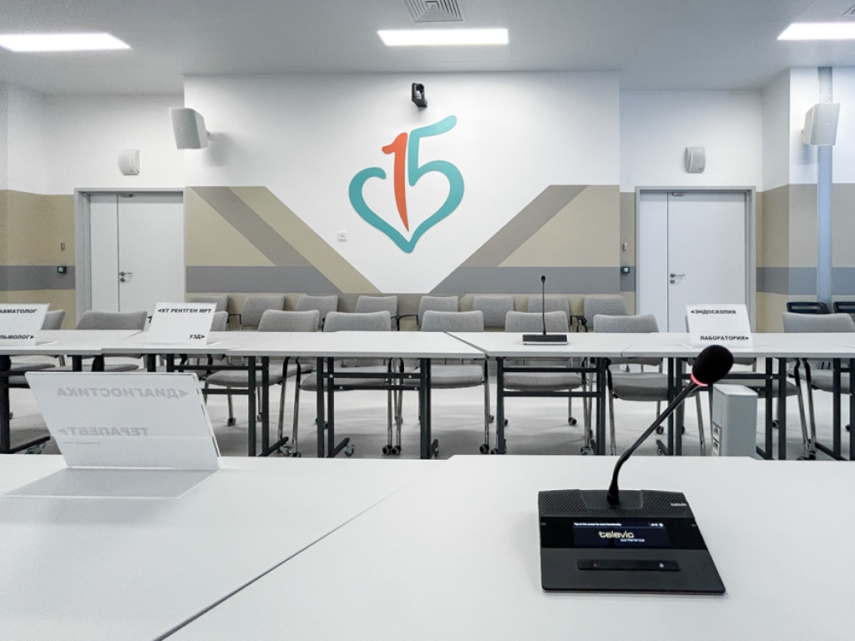

Важной частью проекта стала интеграция звуковой системы, которая включает в себя интеллектуальные потолочные микрофонные массивы Clockaudio TIM-1000-CM с функцией автоматического отслеживания голосов, которая позволяет говорящим свободно перемещаться в помещении. В состав системы конференц-связи вошли беспроводные настольные пульты Televic Confidea FLEX G4. Дополнительно на трибуне установлен микрофон Shure MX418SE/S, а также ручные микрофоны и петличные микрофоны Relacart UH-222. Система звукоусиления спроектирована и настроена с учетом особенностей проведения медицинских конференций и образовательных мероприятий и организована на основе двухполосных громкоговорителей LD Systems DQOR 8T. Для передачи аудиосигналов в слуховые аппараты предусмотрена стационарная индукционная петля.

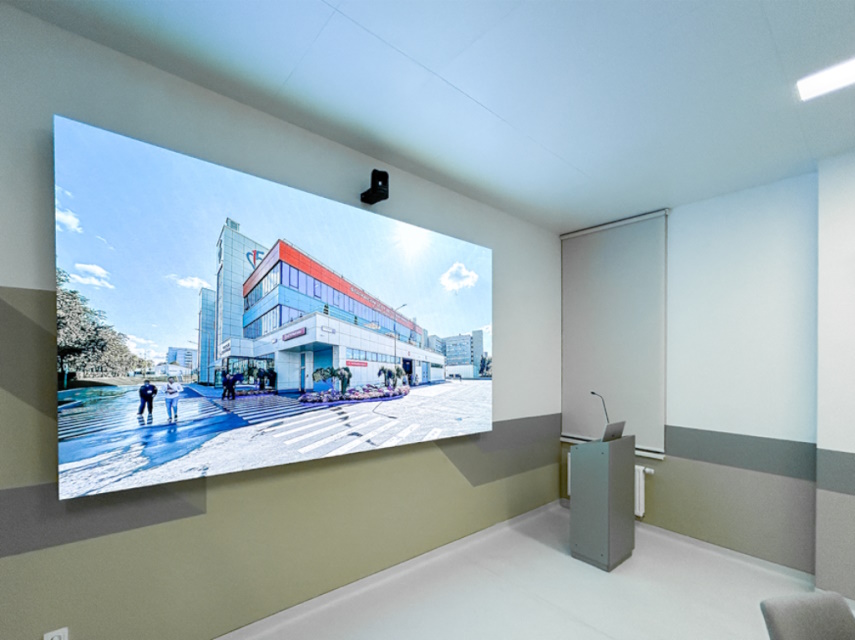

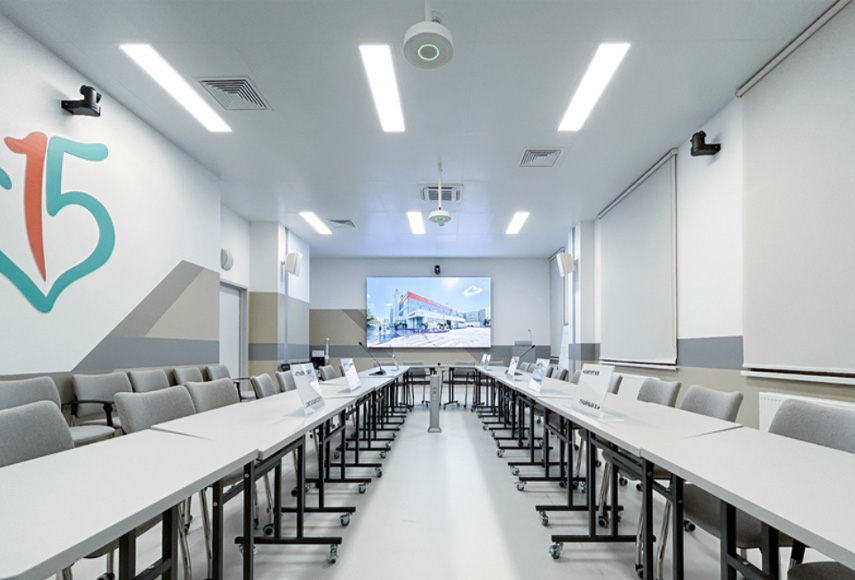

Система видеоотображения представлена светодиодной видеостеной Absen A2715 plus с шагом пикселя 1,86 мм и дублирующим дисплеем Philips. Для расширения функций видеозаписи и организации видеоконференций есть три PTZ-камеры Avonic AV-CM40-B, управляемые с помощью видеомикшера RGBLink Mini-Pro, и устройство видеозахвата Epiphan Pearl-2, способное в реальном времени производить кодирование, потоковую трансляцию и запись.
Особое внимание было уделено кабельным и серверным системам. Внутренняя разводка и подключение кабелей к конечному оборудованию обеспечивают стабильность и безопасность работы всех систем. Центральное оборудование расположено в серверном помещении и интегрировано с системой управления, что позволяет дистанционно контролировать его работу во время мероприятий через сенсорный планшетный ПК Qbic TD-1050 PRO.

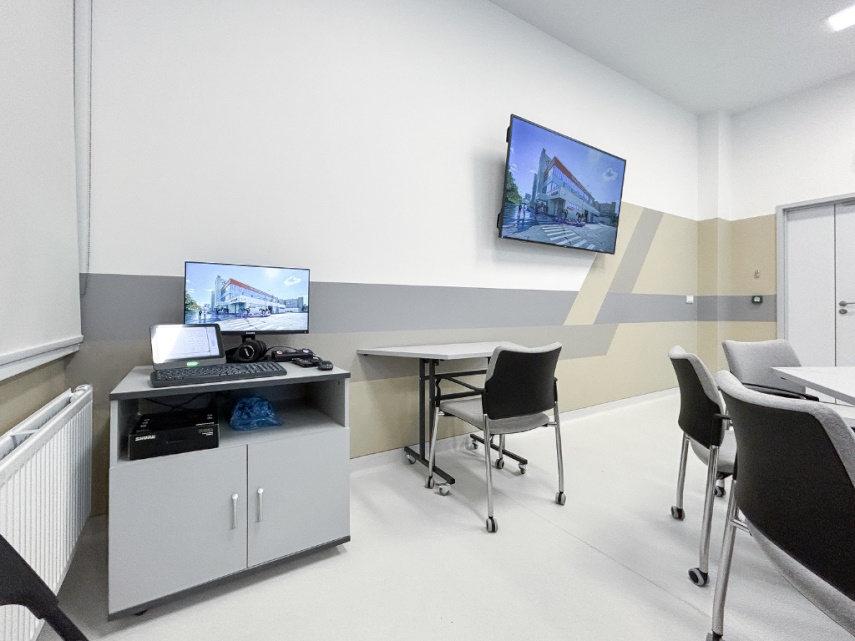

Каждый элемент развернутого мультимедийного комплекса тщательно продуман и размещен с учетом потребностей пользователей и эргономики помещения. Интеграция оборудования в мебель, включая установку выдвижных мониторов ITC TS-F173T, была выполнена с целью создания функционального и удобного рабочего пространства. После завершения пусконаладочных работ интегратор провел для персонала медицинского учреждения обучение использованию AV-систем.
Отзыв интегратора
Комментирует Анна Каштанова, менеджер проектов Open Vision:
«Этот проект стал ярким примером нашей компетентности в области системной интеграции. В процессе работы над ним мы столкнулись с рядом сложных задач, требующих детального анализа и индивидуального подхода. Наша команда продемонстрировала способность эффективно справляться с любыми трудностями. Мы успешно устраняли возникающие проблемы, обеспечивая бесперебойную реализацию проекта. Учитывая высокие требования больницы к качеству оборудования, мы внедрили современные технологии, которые обеспечивают максимальную функциональность и удобство использования».
