Исходные данные

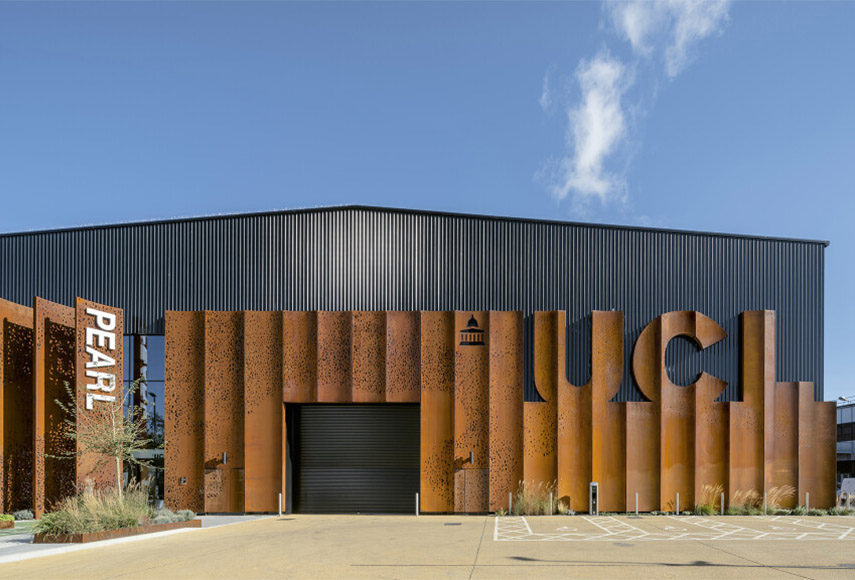

Университетский колледж Лондона открыл в городе Дагенхем, Великобритания, исследовательскую лабораторию PEARL (Person-Environment-Activity-Research-Laboratory), главной отличительной особенностью которой является наличие большого пространства площадью 4000 м2 с потолками высотой 10 м, где для изучения взаимодействия людей с окружающей средой и друг другом могут быть в натуральную величину воссозданы такие объекты, как железнодорожный вокзал, улица, городская площадь и другие. Здесь присутствует множество многоцелевых помещений, которые допускают быструю адаптацию под различные задачи: проведение семинаров, переговоров, сеансов видеоконференцсвязи и прочего, что требует большой гибкости AV-инфраструктуры. Реализацию этой задачи выполнил интегратор IDNS.
Реализация проекта

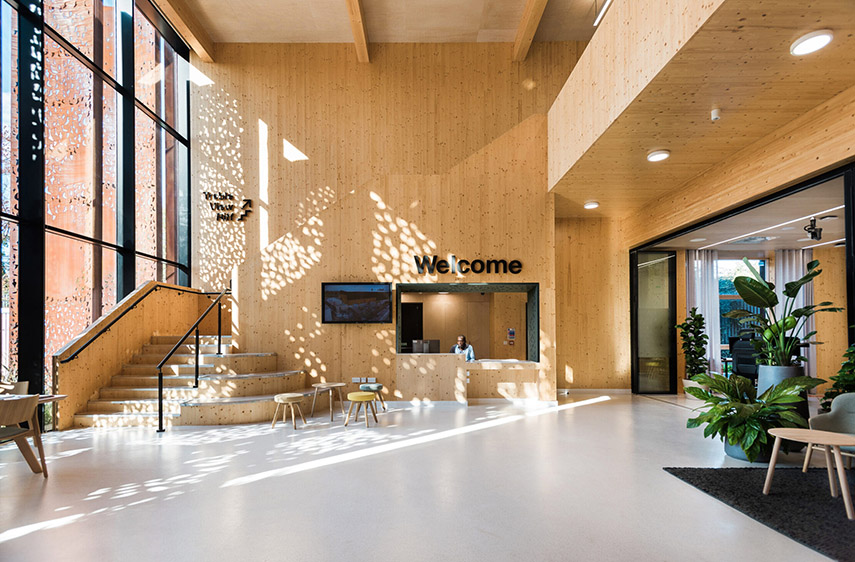

Входя в здание, посетители попадают в холл со стойкой регистрации, где предусмотрен дисплей NEC V554 и небольшая система громкой связи на базе громкоговорителей Cornered Audio и пейджинговых микрофонов AKG. Также здесь, как и в ряде других помещений, есть драйвер слуховой петли Ampertronic D7-2N с поддержкой Dante, предназначенный для использования слабослышащими.
Рядом расположено пространство для семинаров и встреч the Base, которое при необходимости может быть расширено за счет рассадки части людей в холле. В нем на специальной выдвижной стойке BalanceBox установлена интерактивная панель NEC ShadowSense. Для захвата голосов выступающих применяются ручные радиомикрофоны Shure MXW2/SM58, бодипаки с петличными микрофонами MXW1 и потолочные микрофонные массивы Sennheiser TeamConnect Ceiling 2 с поддержкой Dante, а для захвата изображения во время проведения сеансов ВКС – PTZ-камеры QSC, объединенные с DSP-процессором QSC Core Flex.
Он контролирует входящие и исходящие аудио- и видеосигналы и обеспечивает интеграцию с двумя ПК (один для запуска ВКС-кодека, а второй – для доступа к файлам лаборатории, передаваемым по сети). Для управления AV-устройствами в помещении задействована система Crestron RMC4 с интерфейсом, выведенным на 7-дюймовую тач-панель TSW series.

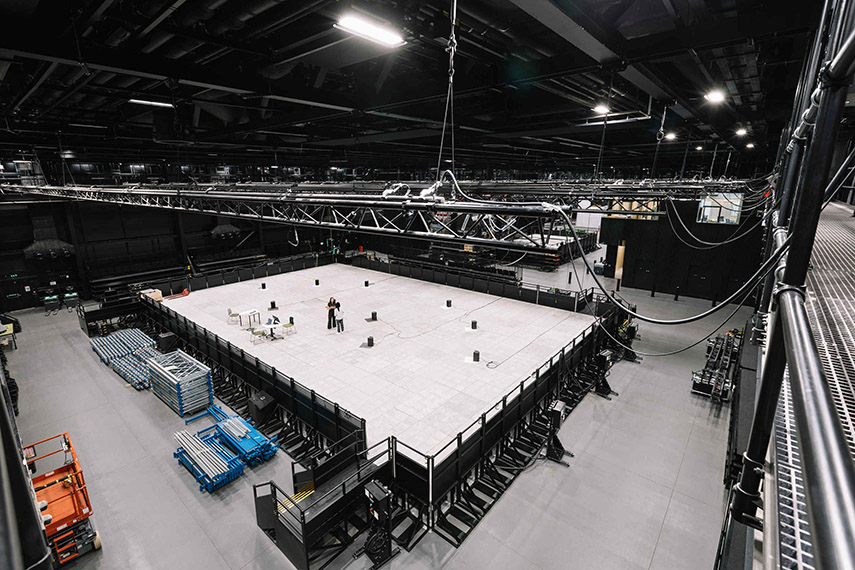

В главном зале для исследований развернута иммерсивная звуковая система L-Acoustics L-ISA и инструмент пространственного звукового микширования panLab 2. При входе в него предусмотрена тач-панель Crestron, интегрированная с системой бронирования помещений. В коридорах здания имеются пять 40-дюймовых дисплеев NEC V404, служащих своеобразными «окнами» в главный зал. За счет установки в нем четырех PTZ-камер, сигналы с которых поступают на дисплеи, специалисты и посетители могут видеть ход эксперимента, не заходя в помещение.

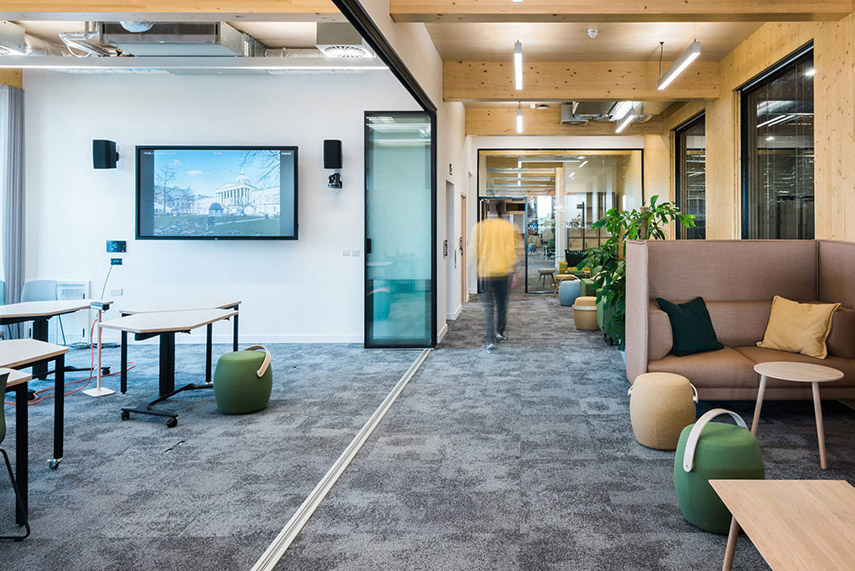

Пространство the maker space получило саундбар Crestron UC-SB1, конференц-камеру Huddly IQ и 75-дюймовую интерактивную панель NEC, размещенную на выдвижных кронштейнах Unicol. Оснащение комнаты для семинаров и совещаний room 105 включает 86-дюймовый дисплей NEC, процессоры Crestron RMC4, Q-Sys Core 8 Flex и потолочные микрофонные массивы Shure MXA910B.
В лекционном пространстве для вывода контента применяется лазерный проектор NEC PA804UL яркостью 10 000 люмен, зафиксированный под потолком с помощью крепления Unicol CP1, и моторизированный экран Draper Premier, для захвата изображения – четыре PTZ-камеры QSC с x30 оптическим зумом, позволяющие вести съемку в любой точке помещения, для захвата голосов выступающих – ручные радиомикрофоны Shure MXW2/SM58 и бодипаки с петличными микрофонами MXW1, приемники которых имеют поддержку Dante, а для воспроизведения звука – потолочные громкоговорители Shure. Пространство допускает разделение перегородками на четыре независимые зоны. При такой конфигурации каждая из камер работает на свою зону, а аудиосигналы с микрофонов по Dante могут быть распределены на соответствующие каждой зоне акустические системы.
Для объединения AV-инфраструктуры объекта с системой пожарного оповещения интегратор применил процессор Crestron RMC4. В случае срабатывания соответствующих датчиков процессор отключает все AV-системы и выводит на экраны сообщение о необходимости покинуть здание.
Дополнила все это мобильная AV-система, которая может быть транспортирована в любое место лаборатории, где требуется провести мероприятие. Она включает 65-дюймовый экран со встроенной звуковой панелью, камеру Huddly IQ, ПК, интерфейсную панель Crestron DM series и шестикнопочную панель управления Crestron.
