Исходные данные
Первоуральская вещательная компания начала свою работу в 2005 году, и с момента открытия глобально технически не перевооружалась. Имеющееся оборудование устарело как морально, так и физически, часто пропадал эфирный сигнал, а в старых помещениях давно уже было тесно. Именно поэтому руководством компании было принято решение построить новый комплекс с нуля, с новым оборудованием и на новом месте.
Для реализации поставленной задачи был привлечен интегратор "Корпорация DNK", который произвел проектирование АСК, составление технических заданий по строительной части, по системам вентиляции и кондиционирования, электропитания и ЛВС, а также предложил планировочные решения для наиболее оптимальной организации процесса производства. Бюджет проекта составил 27,5 млн руб.

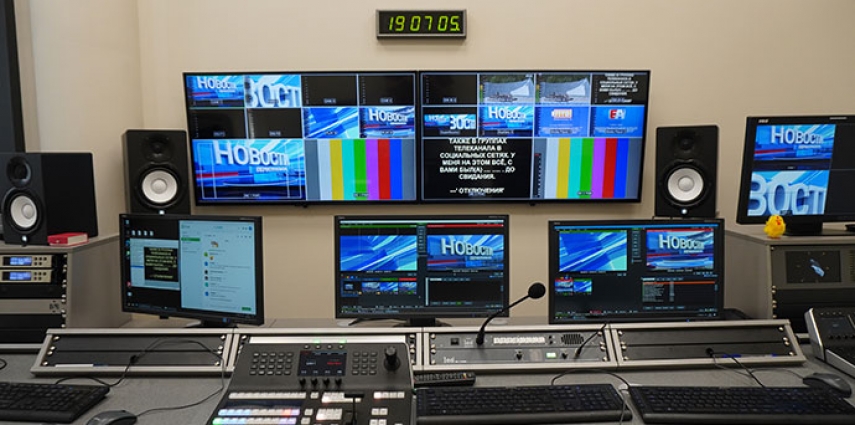

Функционально комплекс разделён на аппаратно-студийный блок и систему эфирного вещания, хотя исторически на многих региональных телеканалах они были совмещены. Аппаратных тоже две - студийная и эфирная, но рабочие места в них частично взаимозаменяемы.
Реализация проекта

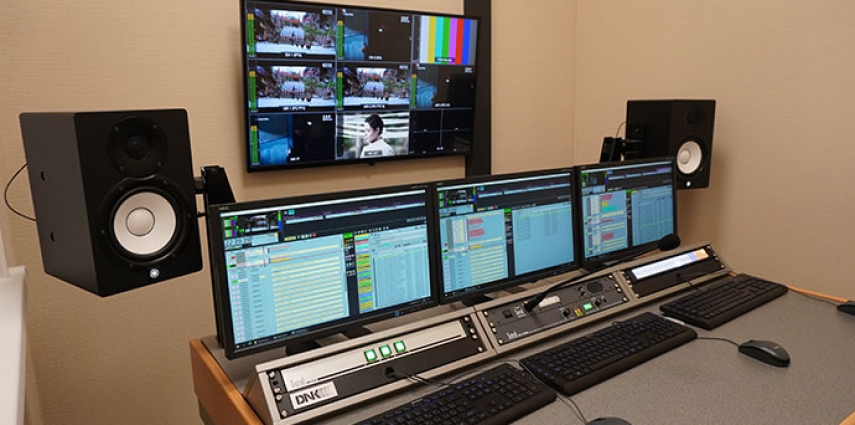

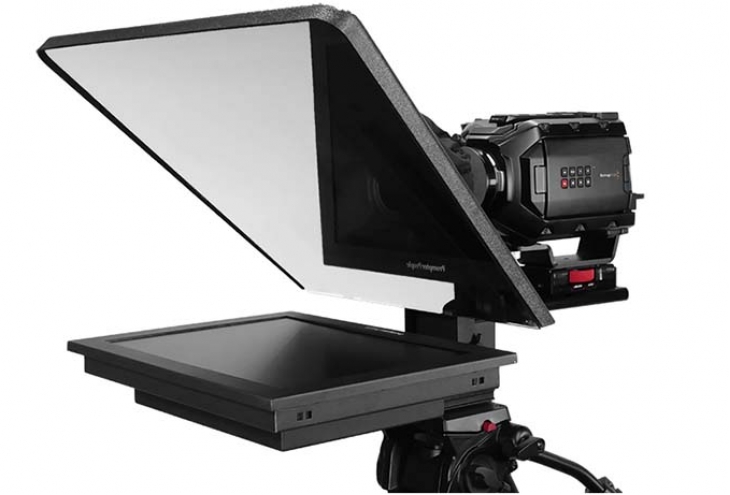

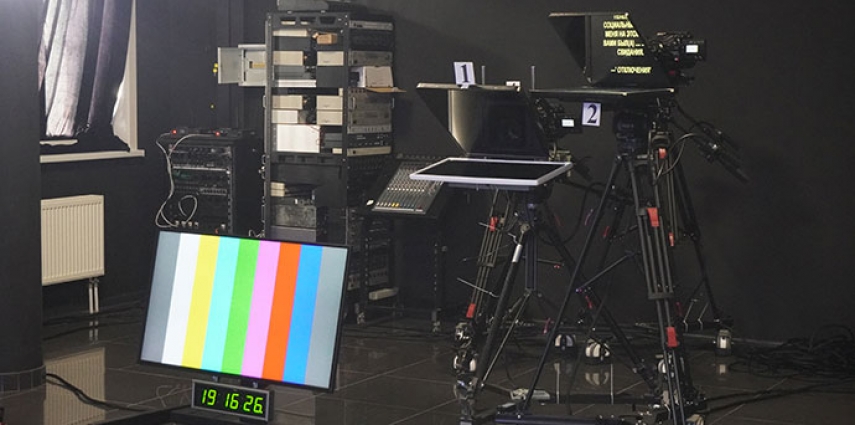

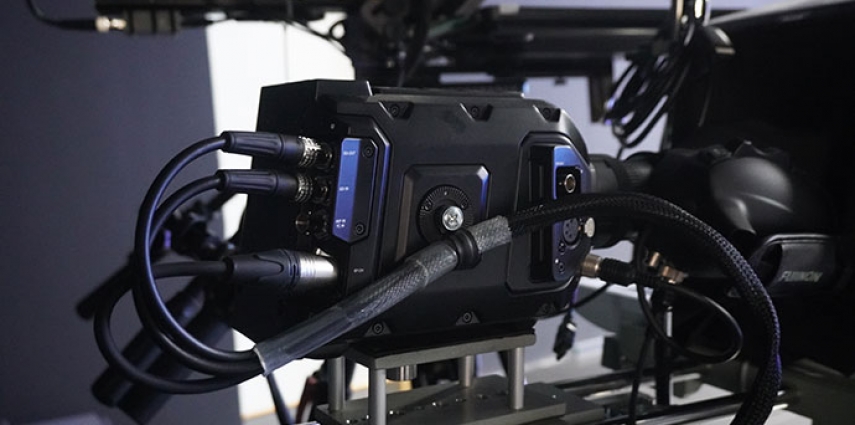

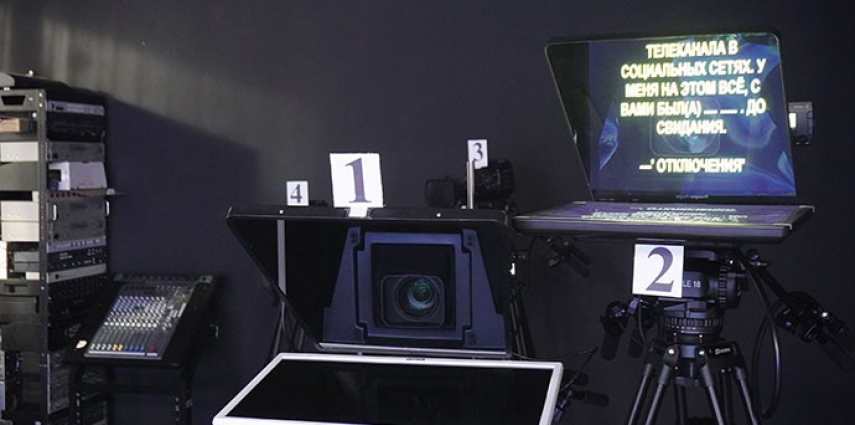

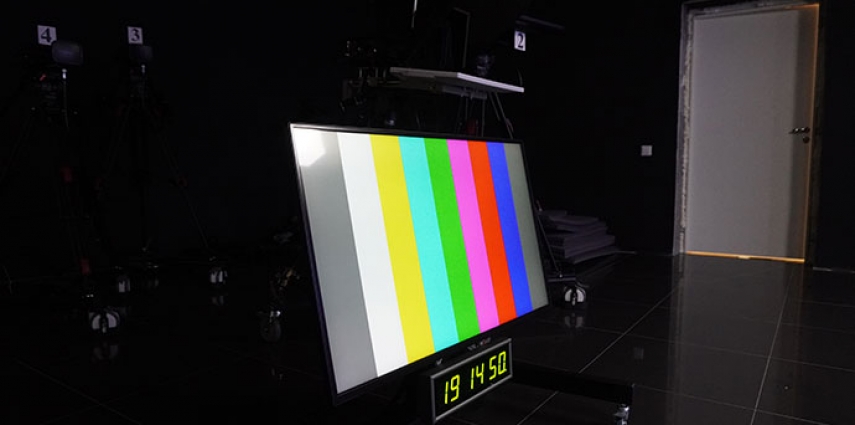

В студийном павильоне были установлены камеры Blackmagic Design URSA Broadcast с объективами Fujinon eXceed. Цветоустановка и управление диафрагмами осуществляется с рабочего места инженера в аппаратной, оснащённого ATEM Camera Control, опорным монитором Oris и векторскопом.

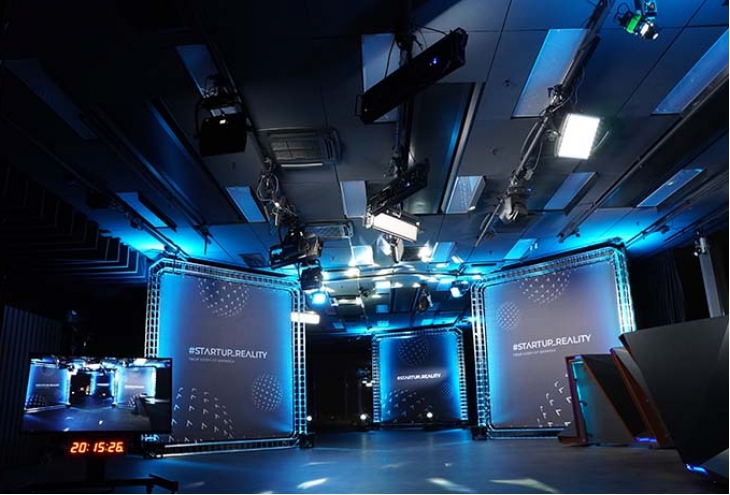

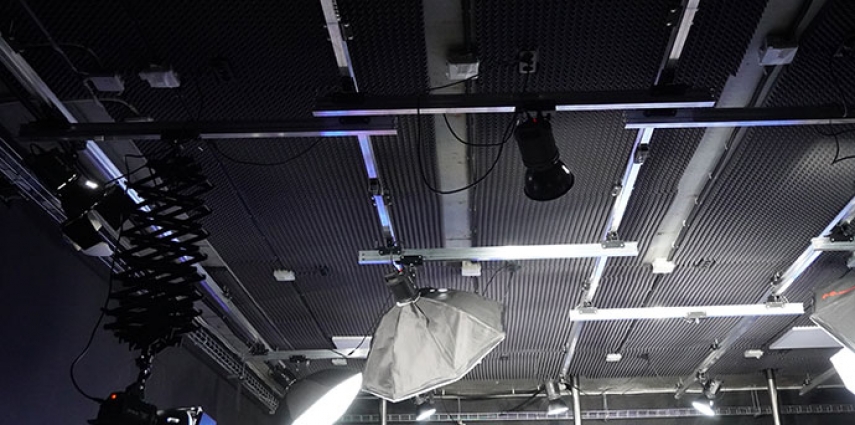

На потолке студии смонтирована рельсовая система Logocam, осуществлена разводка потолочных розеток питания и DMX. Это оставляет большой запас по комплектованию студии световым оборудованием, достаточно лишь установить новые приборы. Максимальная мощность для подключения составляет до 10 кВт.

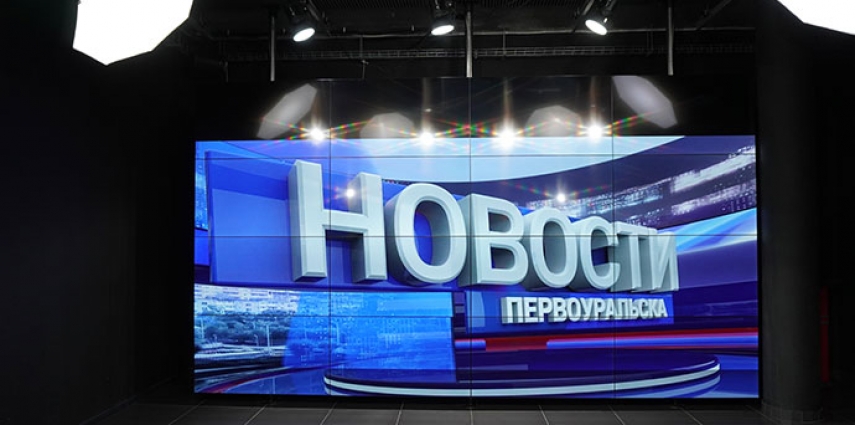

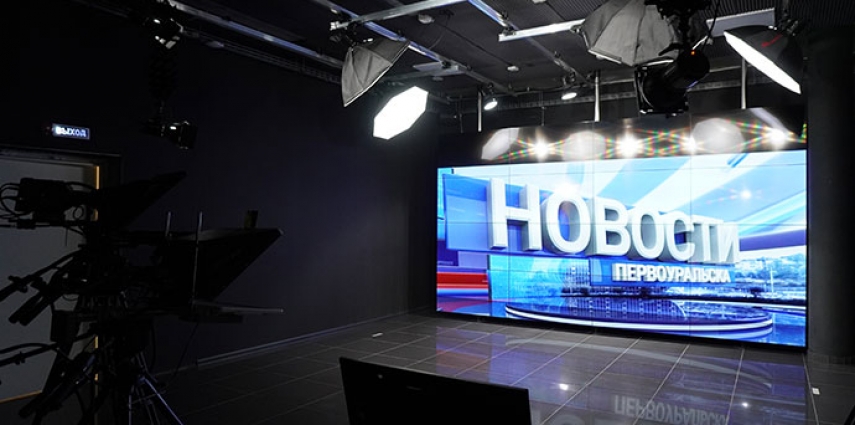

В павильоне смонтирована видеостена LG из 16 панелей диагональю 55 дюймов. Это самая большая в регионе видеостена в телестудии и единственная за пределами Екатеринбурга. Управляющий ей процессор позволяет выдавать многослойные графические композиции с возможностью подключения любых видеоисточников, связью с удалёнными экспертами через Zoom или Skype и воспроизведения файлов с сетевого хранилища.

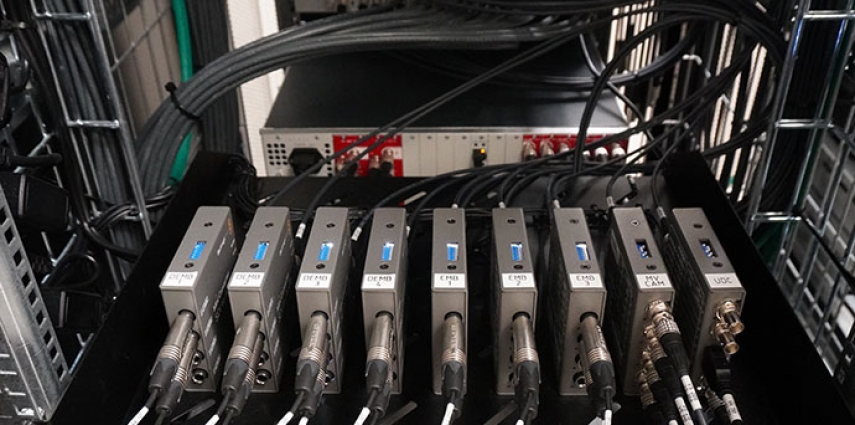

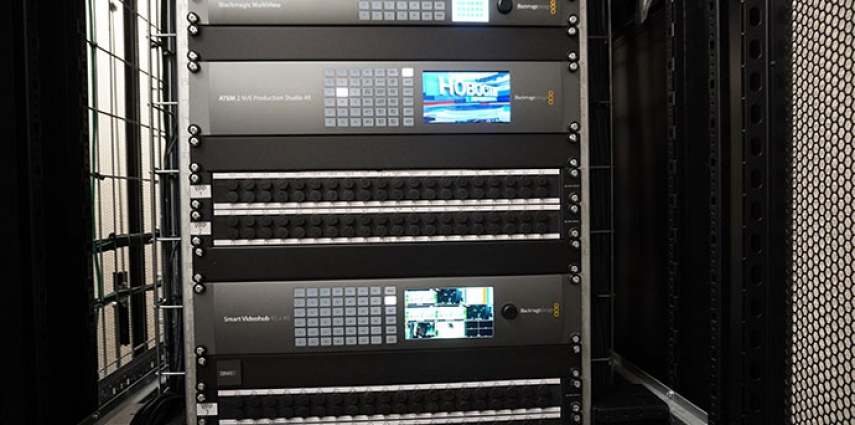

Коммутационным ядром видеотракта является Videohub 40x40, подключенный к оборудованию как АСБ, так и эфирного комплекса. Сбои в работе коммутатора не влияют ни на непрерывность вещания, ни на подключение камер и плееров к видеомикшеру ATEM 2 M/E, так как микшер резервирован самим коммутатором.
В комплексе активно применяются серверы с ПО vMix. Они работают в качестве двухканального плеера АСБ, процессора подготовки изображения для видеостены и вспомогательного сервера, который можно использовать на выездных трансляциях или для стриминга в соцсети и CDN. Графика АСБ построена на решении NewBlue Titler Live 4 Complete. Четырёхканальная запись выполняется «Форвард Инжест»с применением аппаратного кодера Nvidia NVENC. Резервная запись программы АСБ осуществляется с помощью Hyperdeck Studio Mini.
Система эфирного вещания формирует сигнал двух телеканалов: один собственно программируемый, а второй – с врезкой от сетевого партнёра (оба в версиях HD и SD). Для эфирной выдачи применены три сервера «Форвард ТА»: первый – основной, второй – резервный для собственного канала и третий – для канала с сетевым партнёрством. Получение сигнала от сетевого партнёра в целях резервирования осуществляется как по наземным линиям, так и со спутника.
Обработка сигнала производится модульной платформой PBI с гибкой внутренней маршрутизацией. Даже в случае аварии остального тракта она позволяет настроить сигнал «на проход», что повышает надёжность. Коммутаторы резерва LES имеют возможность автоматического переключения при пропадании основного сигнала и поддерживают дистанционное управление по IP.

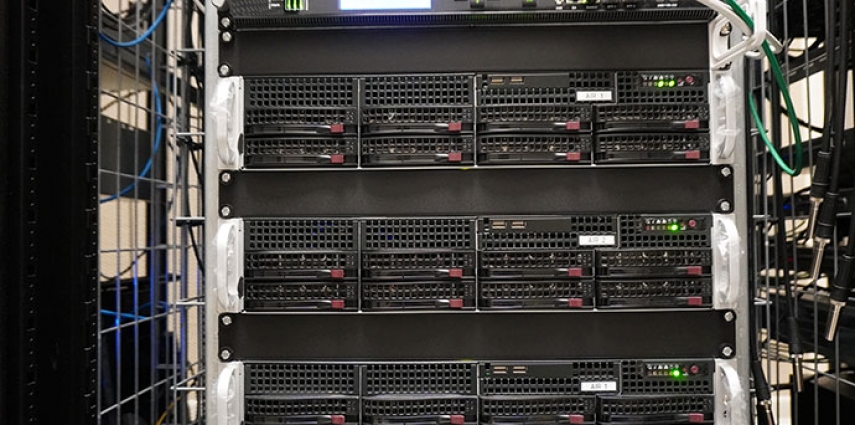

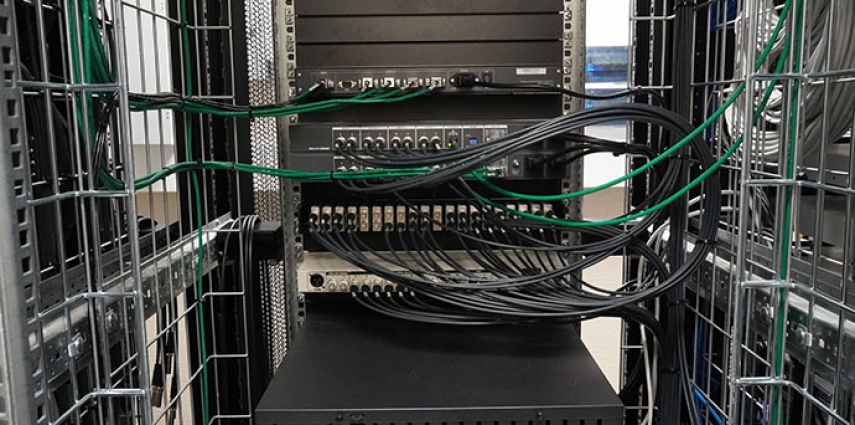

Всё компьютерное оборудование установлено в помещении серверной, а терминальный доступ осуществляется через IP-KVM. Это позволяет подключаться к любому серверу комплекса с любого рабочего места в любой аппаратной.
Сетевая инфраструктура выполнена на оборудовании MikroTik. Коммутаторы и медиаархив Synology подключены 10-гигабитными линками к ядру сети. Контент для вещательных серверов и плееров в студии воспроизводится непосредственно с хранилища. Одновременно с этим файлы доступны для журналистов и станций нелинейного монтажа, что позволяет начинать выпуски новостей даже до готовности всех сюжетов.
Система электропитания объекта построена из соображений максимальной отказоустойчивости в любой точке. На случай пропадания напряжения смонтирована дизель-генераторная установка с автоматическим запуском и аппаратом ввода резерва. Во время запуска ДГУ и до переключения АВР энергоснабжение комплекса обеспечивается двумя ИБП. Всё ключевое оборудование тракта и ЛВС оснащено двумя блоками питания, каждый из которых подключён к своему ИБП. Таким образом, при аварии одного из них комплекс остаётся полностью работоспособным. Аппаратные в целях частичного взаимного резервирования также запитаны от разных ИБП.
