Исходные данные

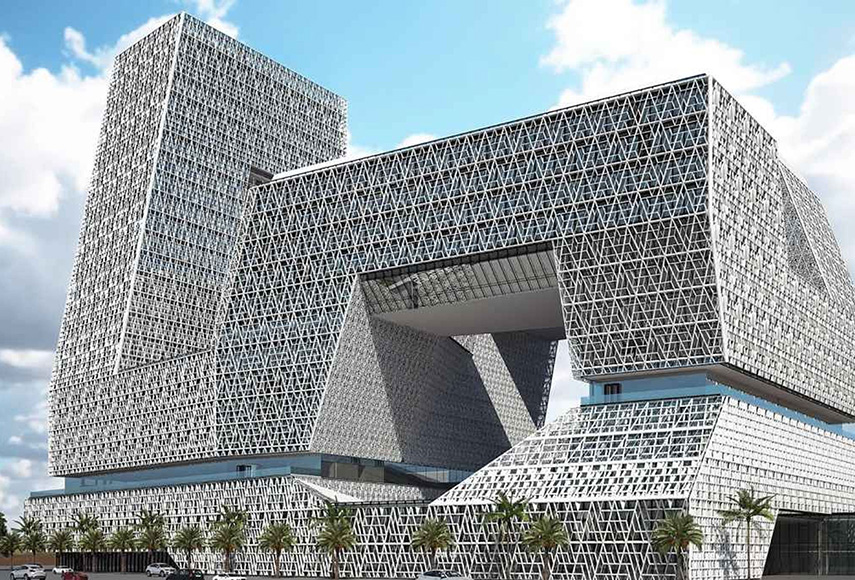

Крупная производственная корпорация Basic Industries (SABIC), занимающаяся химической промышленностью в Саудовской Аравии, в рамках программы по расширению построила для работы 3600 сотрудников новое 24-этажное здание суммарной площадью 66 000 м2. В нем предусмотрены два офисных блока высотой 15 и 13 этажей, центр обработки данных, аудитория на 1200 посетителей, открытые рабочие пространства и зоны, где могут разместиться более 1500 человек, двухэтажный кафетерий на 1500 работников и многое другое. Чтобы на объекте было удобнее ориентироваться, создано даже специальное навигационное приложение SABICOne.
Естественно, что проект подобного масштаба требовал и соответствующего мультимедийного оснащения. Для его разработки руководство SABIC привлекло компанию MiX Consultancy, а для реализации – одного из старейших в стране интеграторов Samir Group. Ему было поручено оборудовать 84 конференц-зала, 43 офиса, 14 VIP-офисов, 38 комнат для обучения, 34 помещения для совместной работы и аудиторию, а также развернуть по всему зданию систему Digital Signage. На решение этой задачи интегратору отвели чуть менее пяти месяцев.
Реализация проекта

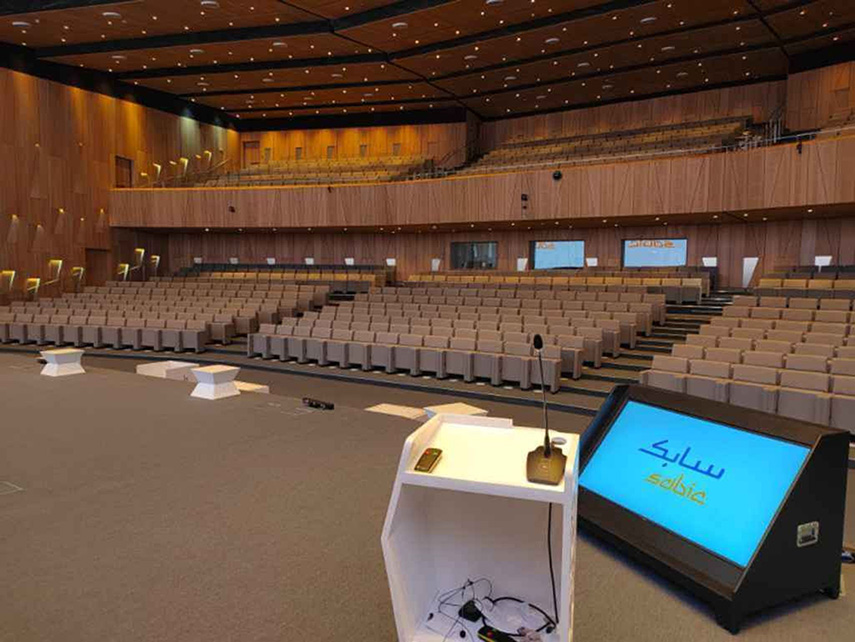

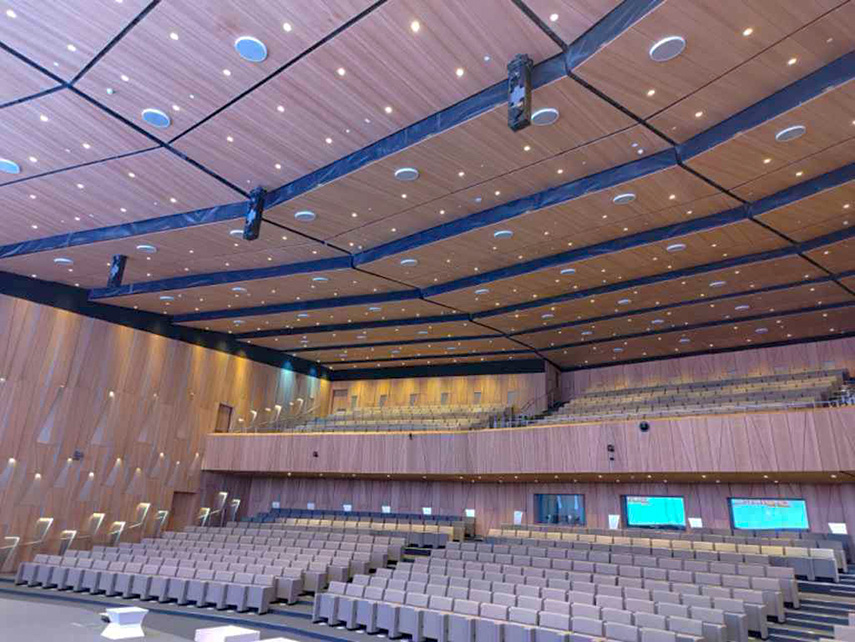

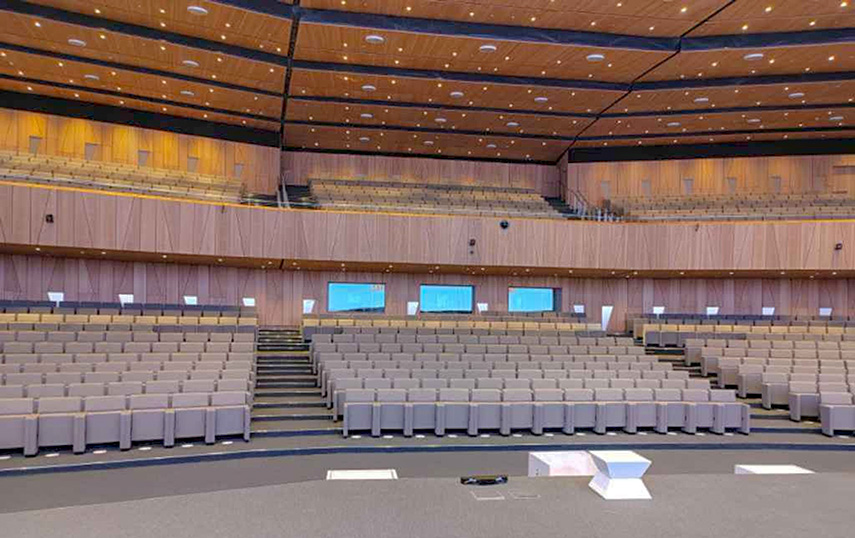

В главной аудитории специалисты Samir Group установили большую видеостену с габаритами 28 на 5 метров, сформированную из 46 x 15 светодиодных панелей NEC LED-FE019i2 с шагом пикселя 1,9 мм. Видеосигналы на нее поступают с медиасервера Dataton Watchpax 60, допускающего их отображение в различной компоновке. Для удобства проведения презентаций предусмотрен кликер MicroCue3. В качестве дублирующих дисплеев в помещении применены четыре 50-дюймовых Sharp/NEC ME501. Система звукоусиления состоит из линейного массива K-Array Kayman KY102, звуковых колонн KK52X I, громкоговорителей Firenze KH7 и усилителей Kommander-KA104.
Захват голосов выступающих производится с помощью беспроводной микрофонной системы Sennheiser DW-3-EU с комплектом ручных (300 G4S), петличных (SL Headmic 1) и настольных (MAT 153 S) микрофонов. Микширование аудиосигналов производится через консоль Allen & Heath, а обработка – с помощью цифрового аудиопроцессора QSC. Для съемки видео в аудитории есть PTZ-камеры NewTek с поддержкой разрешения 4K@60 и видеоплатформа NewTek Tricaster 2 Elite, соединенные по сети через протокол NDI. Для записи контента и последующей трансляции в интернет предусмотрено хранилище NewTek Remote Storage SNS. Управление AV-системой осуществляется через 10-дюймовые сенсорные панели AMX и Cisco.
В конференц-залах в качестве центрального средства видеоотображения были применены LCD-дисплеи Sharp/NEC с диагональю от 50 до 98 дюймов (ME501, ME551, ME651, V754Q, V864Q, V984Q) и 137-дюймовые LED-экраны на основе панелей LED-FE012i2-110 (шаг пикселя 1,2 мм) и LED-FE015i2-137 (шаг пикселя 1,5 мм). Возможность беспроводного вывода контента с пользовательских устройств обеспечивает наличие BYOD-систем Barco ClickShare. Для проводного подключения сигналов на столах есть лючки Extron Cable Cubby 700.
За захват видео отвечают PTZ-камеры AVer CAM520 Pro2. Система распределения сигналов построена на коммутаторах Lightware UCX-2x1-HC30 и удлинителях HDMI-TPS-RX220AK. Основой аудиосистем залов стали комплекты Biamp, включающие конференц-хабы Devio SCX 400 и подключенные к ним потолочные громкоговорители и микрофонные массивы. Автоматизация помещений реализована на базе процессоров управления AMX NX-220 и 10-дюймовых сенсорных панелей Modero, на которые выводится пользовательский интерфейс.

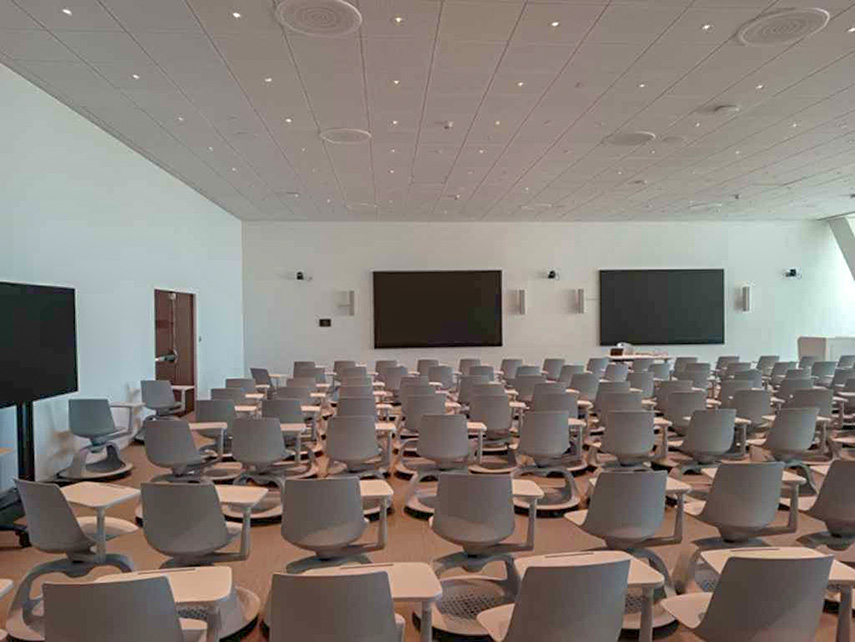

Стремясь максимально стандартизировать все применяемые технические решения, MiX Consultancy спроектировала в комнатах для обучения схожую AV-систему, но заменила камеры AVer на Vaddio EasyIP 20 и добавила беспроводную микрофонную систему Sennheiser SpeechLine с комплектом портативных микрофонов и драйвер слуховой петли Ampetronic C5-2. Для подключения к работе удаленных сотрудников во всех учебных и конференц-пространствах были инсталлированы системы видеоконференцсвязи Cisco и Microsoft Teams. Для реализации системы Digital Signage и IPTV по всему зданию было задействовано 57 дисплеев Peerless-AV серии Xtreme и система управления контентом Vitec.
Отзыв интегратора
Комментирует Себастьян Дэй, директор по AV-услугам на рабочих местах компании MiX Consultancy:
«Заказчик хотел получить самое передовое техническое оснащение, которое не один год оставалось бы актуальным, и при этом добиться WOW-эффекта. Он предоставил нам сценарии использования помещений, а мы разработали для них решения и затем утвердили их для передачи интегратору. Чтобы обеспечить сотрудников схожими рабочими инструментами во всех помещениях вместе с клиентом были выделены максимально схожие по своему назначению комнаты и залы, а затем стандартизированы. В главной аудитории, помимо высококачественных презентаций и выступлений, клиент хотел получить гибкость распределения видеосигналов, поэтому мы разработали AV-инфраструктуру на основе протокола NDI».
