Исходные данные
23 апреля 2022 года в Дублине, Ирландия, стартовал четвертый мировой концертный тур английского певца Эда Ширана под названием Mathematics Tour (The +–=÷x Tour), который закончиться 23 сентября 2023 года в Инглвуде, Калифорния. В его рамках запланировано 88 выступлений на различных площадках в сопровождении масштабного аудиовизуального шоу. Техническим проектированием и интеграцией шоу занималась компания Wonder Works, а в реализации помогало множество профильных подрядчиков и специалистов.
Реализация проекта

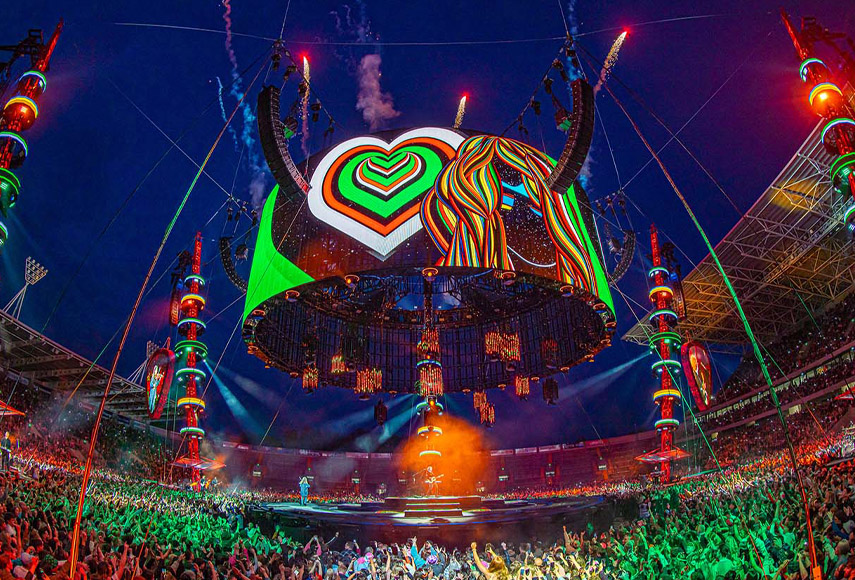

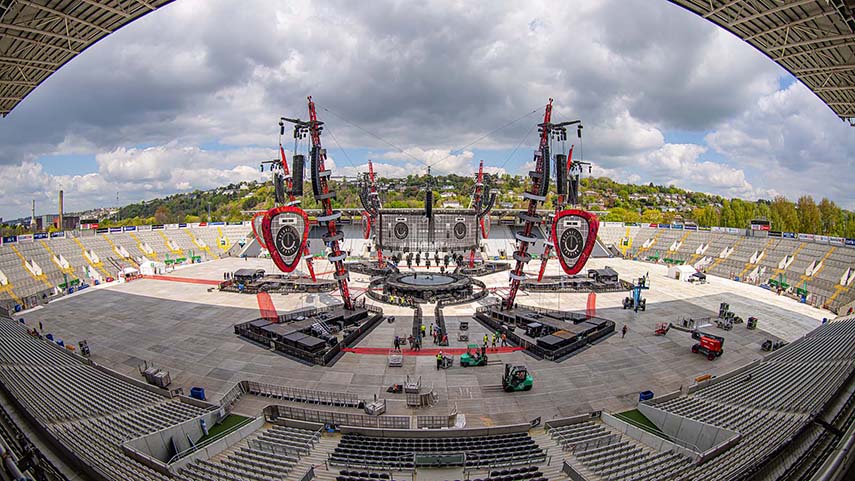

Основу системы видеоотображения шоу составляет LED-пол на круглой сцене, сформированный из светодиодных панелей ROE Visual BM5 суммарной площадью 90 м2, и панорамный экран, состоящий из 462 м2 прозрачных светодиодных панелей ROE Vanish V8T, который при помощи моторизации может опускаться на сцену, окружая стоящих на ней музыкантов, или подниматься высоко в воздух. Дополняют их шесть 32-метровых стоек с установленными на них системами звукоусиления, освещения и вспомогательными экранами.

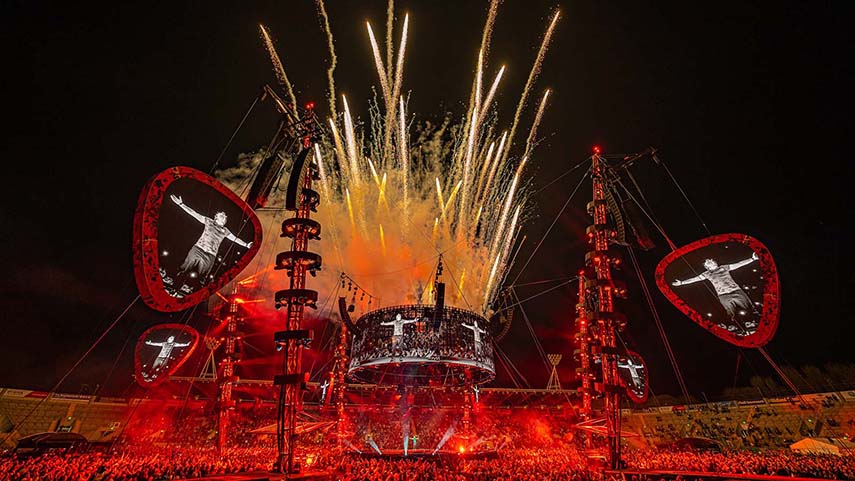

На каждой из них предусмотрено по семь дисплеев в форме колец из LED-панелей ROE CB5 (общая площадь 32 дисплеев-колец составляет 220 м2) и по одному двустороннему IMAG-экрану в форме гитарного медиатора также из LED-панелей ROE CB5 (общая площадь шести экранов-медиаторов - 398 м2). Управление всеми дисплеями осуществляется с помощью шести (пять активных и один резервный) 4K-процессоров Brompton Technology Tessera SX40 и 20 блоков распределения данных Tessera XD 10G. Воспроизведение видеоконтента возложено на медиасерверы disguise.
Система освещения включает 162 гибридных световых прибора GLP XDC1 IP Hybrid, размещенных на стойках, во внутренней части панорамного экрана и над ним, 138 приборов Ayrton Domino LT на стойках, 48 приборов Perseo Profile, зафиксированных у оснований стоек и под панорамным экраном, и 22 прибора Ayrton Cobra над экраном. Все шоу управляется через программное обеспечение MA Lighting grandMA3. Как свет, так и видео контролируются через четыре консоли grandMA3. Также в нескольких кульминационных моментах ряд световых эффектов запускает сам Эд Ширан, для чего с находящейся на сцене гитарной педали на узел ввода/вывода grandMA3 отправляется MIDI-команда.

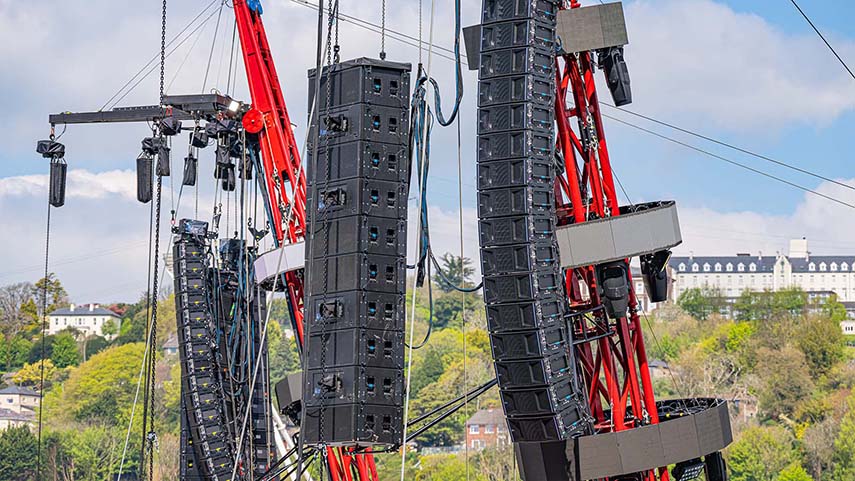

Для озвучивания концертов применяется комплект линейных массивов Meyer Sound. Он состоит из 14 колонн PANTHER, подвешенных по кругу в два ряда. Внутренний круг построен из 6 колонн по 2 элемента PANTHER-M и 8 элементов PANTHER-L в каждой. Каждая из 8 внешних колонн включают 10 элементов PANTHER-L, 2 элемента PANTHER-M и 2 элемента PANTHER-W. Низкочастотную поддержку обеспечивают 6 подвесных колонн сабвуферов с 10 низкочастотными элементами 1100‑LFC в каждой.
В качестве фронт-филлов используются 20 громкоговорителей LEOPARD. Дополняют комплект 6 стеков с 3 сабвуферами 1100-LFC на сцене. Распределение аудисигналов производится по протоколу Milan от размещенного в FOH процессора GALAXY 816 через сеть Milan End Point (MEP), сконфигурированную по топологии «звезда» и включающую один процессор GALAXY 816, 3 процессора GALAXY 408 и 20 коммутаторов Luminex Gigacore 26i.

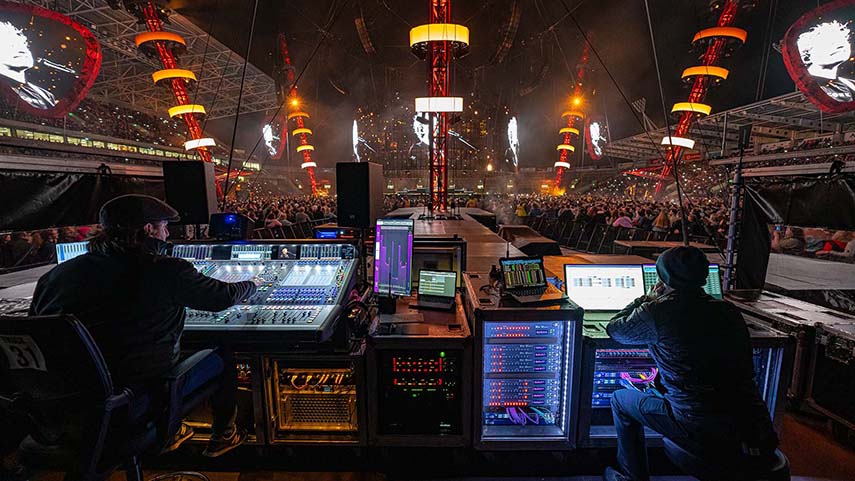

Сигналы со сцены в FOH на микшер DiGiCo SD7 Quantum поступают через беспроводную микрофонную систему Sennheiser Digital 6000, в состав которой входят ручные передатчики SKM 6000 с капсюлями MM 435 и E945, а также мини-бодипаки SK 6212.
