Исходные данные
Городской университет Гонконга (CityUHK) в рамка программы по цифровизации учебного процесса создал в своем Computing Services Centre три пространства для командного обучения. Каждое из них рассчитано на 42 студента и позволяет им объединяться за семью треугольными столами в группах по шесть человек, чтобы обсуждать вопросы как в рамках группы, так и в рамках всего класса. Помещения были спроектированы с нуля и оснащены интегратором i-Control.
Реализация проекта

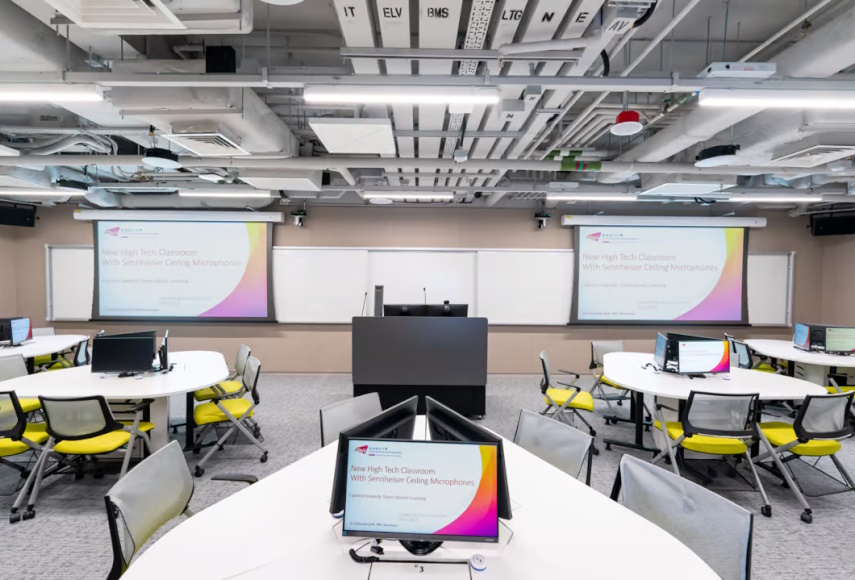

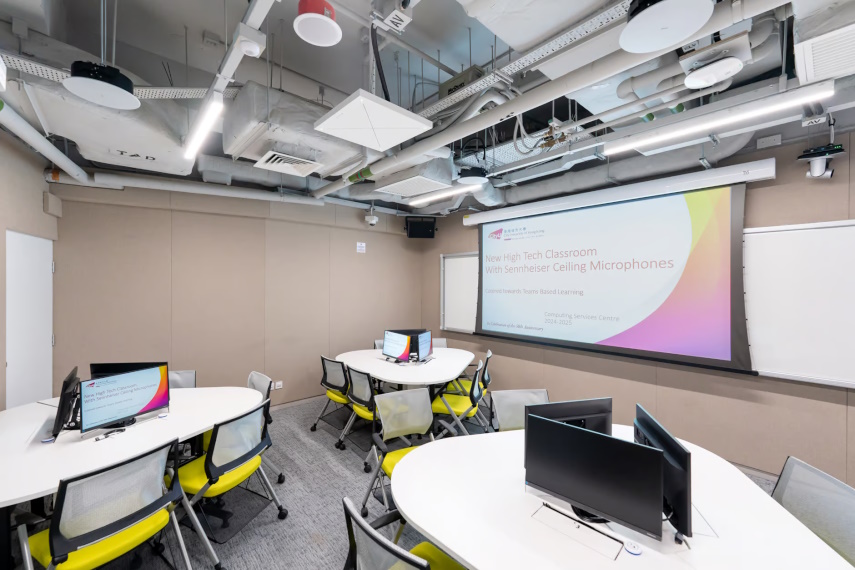

В качестве центрального средства видеоотображения в каждом из пространств выступают два 120-дюймовых проекционных экрана Seemax, засвечиваемых лазерными проекторами Sony VPL-PHZ61 яркостью 8000 люмен. Дополнительно к этому доступны 85-дюймовый профессиональный дисплей Samsung QB85C, установленный на напольной стойке в противоположной от проекционных экранов стороне помещения, и персональные мониторы для студентов (по три на каждом столе).
Чтобы поделиться контентом учащиеся могут воспользоваться проводным или беспроводным соединением. Для первого из них на каждом столе предусмотрены три порта HDMI, для второго – приемники Apple TV и Miracast. По умолчанию контент выводится только на настольных мониторах для просмотра в рамках группы. В случае, если медиаданные необходимо показать всем присутствующим, требуется нажать специально предусмотренную для этого физическую кнопку, после чего отправляется запрос учителю, и когда он его одобрит, контент отобразится на всех экранах одновременно.
Система распределения сигналов организована в учебном пространстве на основе AVoIP-решения Kramer, включающего кодеры KDS-EN7 и декодеры KDS-DEC7. Сетевая инфраструктура построена с применением 48-портовых коммутаторов Huawei S5732 и 16-портовых S5735. Дополняют все это HDMI-коммутаторы Kramer SWT3-41-H и Blustream MV-41.

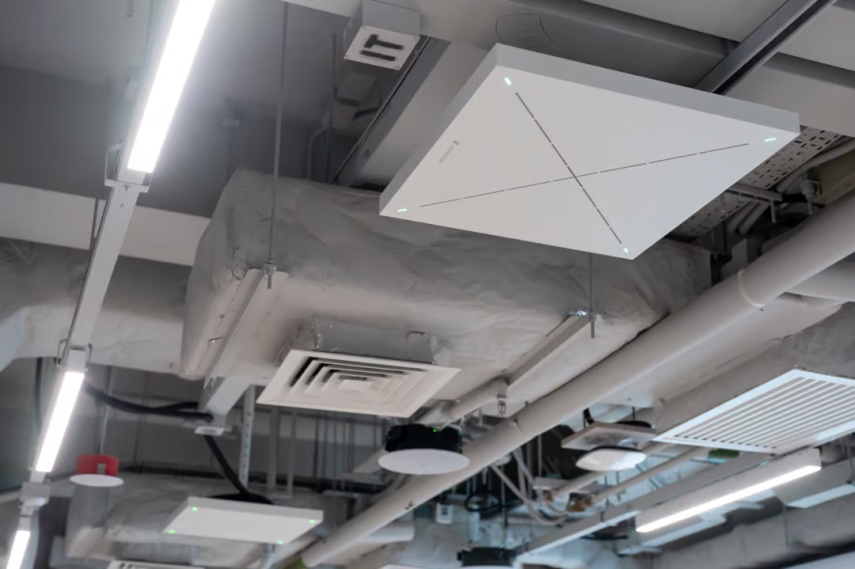

В состав системы звукоусиления помещения вошли коаксиальные громкоговорители L-Acoustics X8, потолочные акустические системы Shure MXN5W-C, усилители Powersoft Mezzo 602 AD и DSP-процессоры Q-SYS Core 8 Flex. Для захвата голосов присутствующих используются потолочные микрофонные массивы Sennheiser TCC2 и беспроводные микрофонные системы Shure с ручными передатчиками. Сигналы с них передаются по сетевому протоколу Dante.

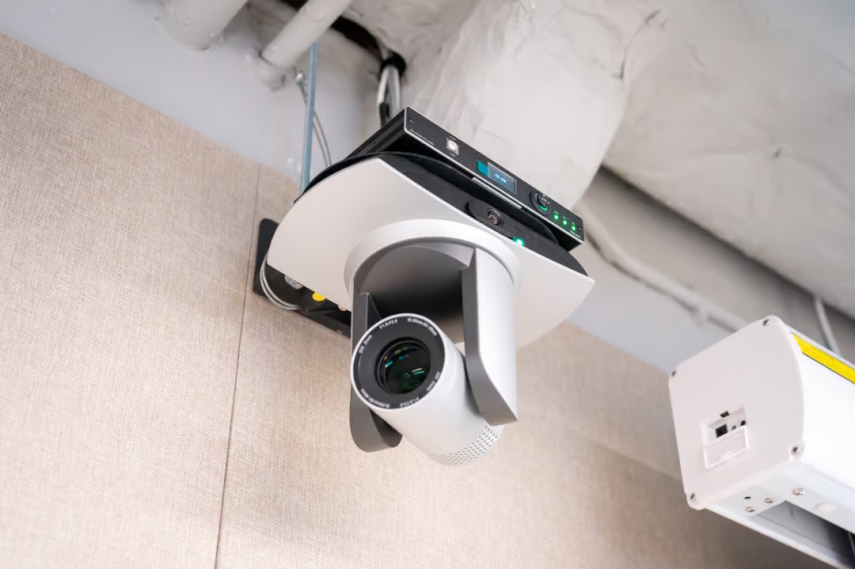

Захват видео осуществляют три камеры ScanVis. Они, как и Sennheiser TCC2, интегрированы с системой управления Crestron, благодаря чему удалось реализовать функцию автоматического наведения камер на говорящего.
Отзыв заказчика
Комментирует профессор Рэй Чунг, заместитель проректора по цифровому обучению Городского университета Гонконга:
«Наша главная цель – повысить эффективность обучения с помощью современных технологий. Мы считаем, что будущее учебных пространств не в сосредоточении учащихся в одном помещении, а в возможности их участия в совместных программах из любого удобного места. У нас есть несколько кампусов в Гонконге и Континентальном Китае, и это именно та модель, которую мы планируем внедрять.
Необходимо, чтобы студенты могли свободно взаимодействовать на равных и делиться контентом друг с другом. Созданные нами пространства для командного обучения отличаются от традиционных классов. В них мы стремились создать среду, где учащимся было бы комфортнее высказывать свое мнение, при этом они могли бы даже возглавить обсуждение. Для этого требовалась, чтобы в помещении было все, что нужно для начала самостоятельной работы. Именно это и обеспечили интегрированные i-Control мультимедийные технологии».
