Исходные данные

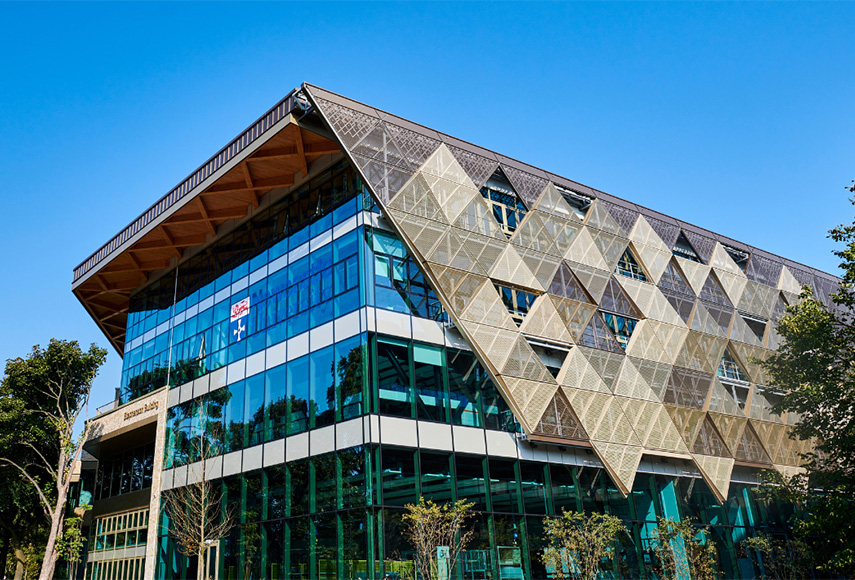

Университет Ньюкасла, являющийся один из ведущих научно-исследовательских ВУЗов мирового уровня, провел реконструкцию здания Стивенсона, в котором размещается инженерный факультет. В рамках проекта в бюджетом в £110 млн различные помещения факультета, расположенные в разных частях кампуса, были объединены под одной крышей. Основной задачей технического оснащения стала реализация расширенных возможностей для совместного обучения в малых группах по 6 - 8 человек. Привлеченный к проекту интегратор Universal AV оборудовал мультимедийными системами учебные аудитории, лекционные залы, конференц-залы и IT-кластеры.
Реализация проекта

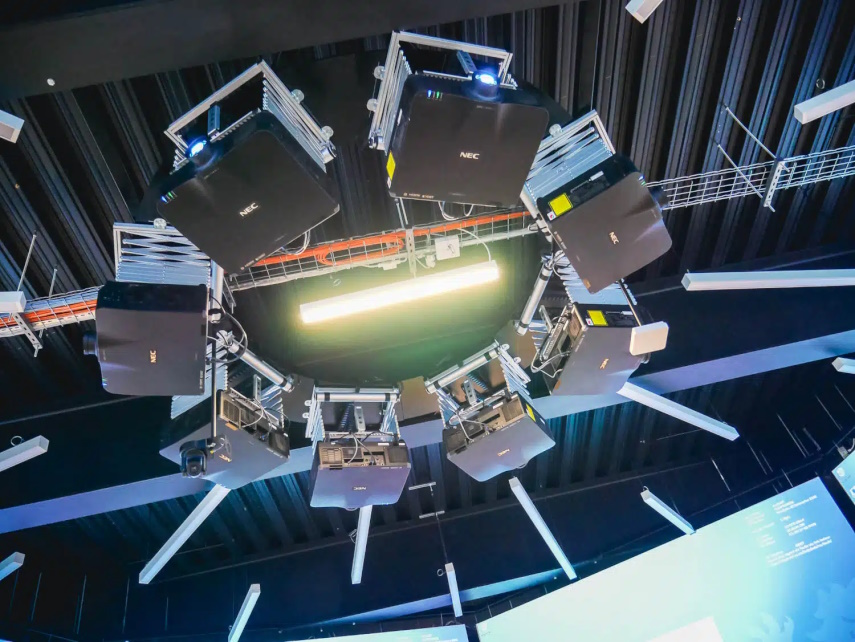

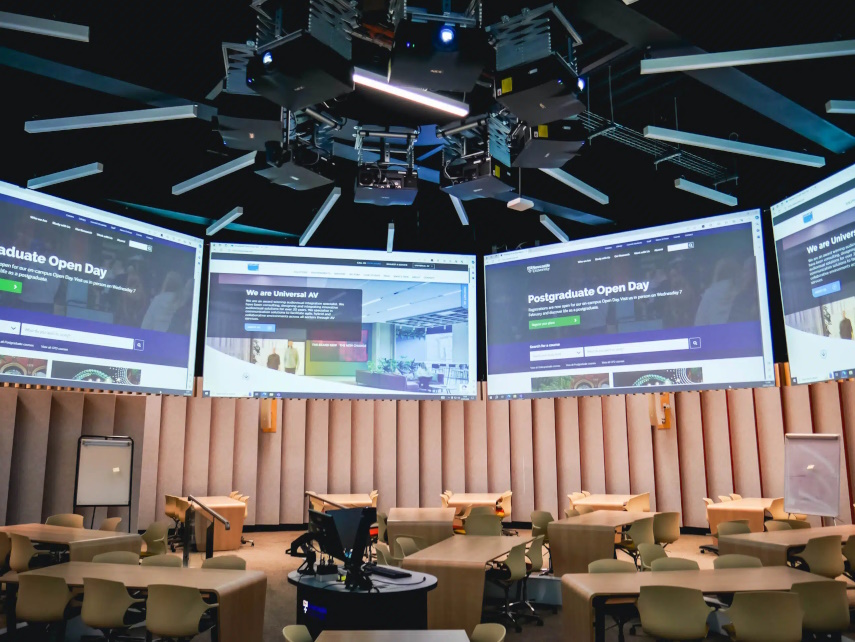

В главном лекционном зале была реализована нестандартная конфигурация, в которой преподаватель располагается в центре помещения, а студенты группами сидят вокруг. Чтобы каждая из групп могла четко видеть обучающие материалы, с различных сторон от лектора были установлены восемь четырехметровых проекционных экранов Screen International, изогнутые для лучшего просмотра контента. Их засвечивают восемь проекторов Sharp/NEC PA1004UL, подвешенных к потолку с помощью ножничных подъемников, также производства Screen International. Это допускает подъем и спуск оборудования на высоту 3 метра, причем делать это можно для каждого экрана независимо.

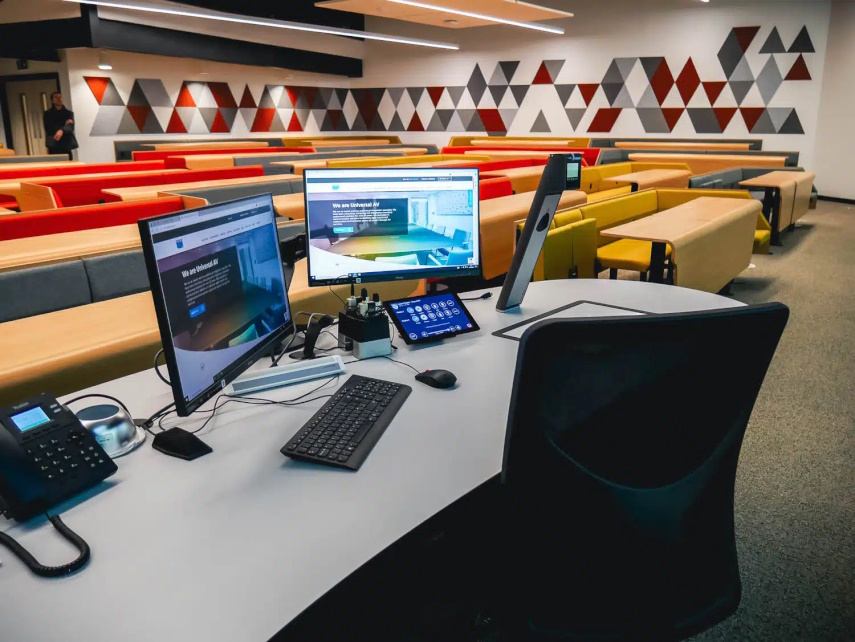

Для выступления преподавателей предусмотрены две кафедры Dalen Top-Tec (меньшего размера в центре и большего – рядом с дверью). Управление оборудованием и распределение сигналов осуществляет в зале система Q-SYS. Для передачи видеосигналов к проекторам применяются удлинители BluStream HDBT, расположенные в рэковой стойке в примыкающем к залу помещении и продублированные для обеспечения высокой отказоустойчивости. В состав системы звукоусиления вошли восемь громкоговорителей JBL CBT-70J и комплект усилителей Powersoft Quattrocanali. Захват голосов лекторов производится с помощью беспроводной микрофонной системы Sennheiser Speechline.

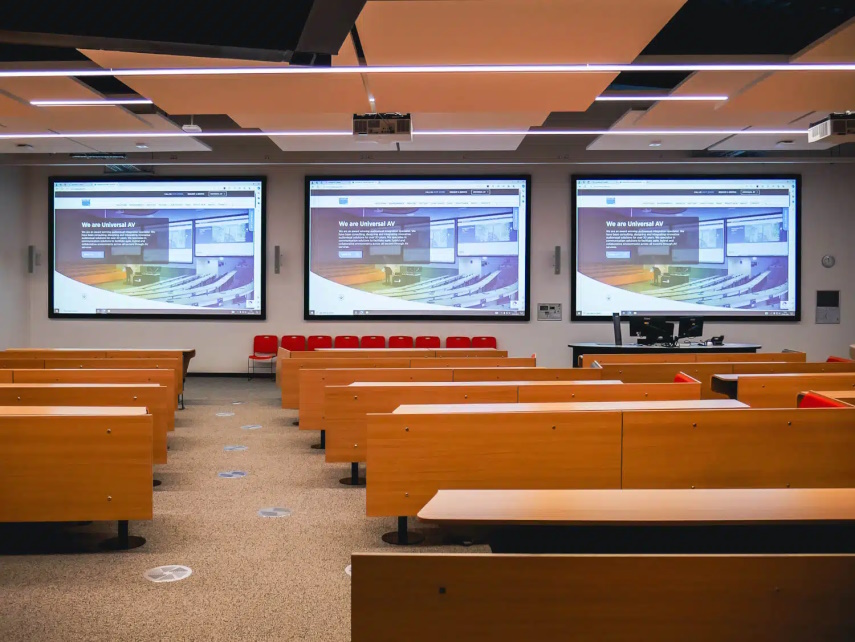

Стандартный лекционный зал получил три проектора Sharp/NEC PA1004UL, которые установлены на стойках Unicol и засвечивают фиксированные рамные экраны Sapphire шириной 4 метра. На кафедре Dalen Top-Tec Contor Duet в передней части помещения размещены документ-камера Wolfvison и беспроводная презентационная система Mersive Solstice, обеспечивающие возможность удобной демонстрации контента. Управление и распределение сигналов осуществляются здесь также на базе системы Q-SYS и удлинителей BluStream HDBT. Аудиосистема построена на основе четырех громкоговорителей JBL CBT 50LA, усилителя Powersoft Quattrocanali и беспроводной микрофонной системы Sennheiser Speechline.

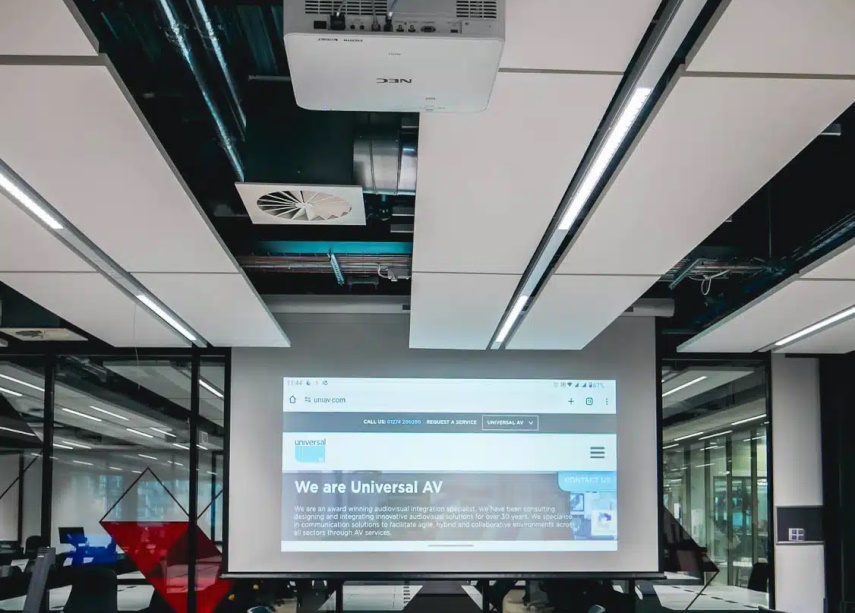

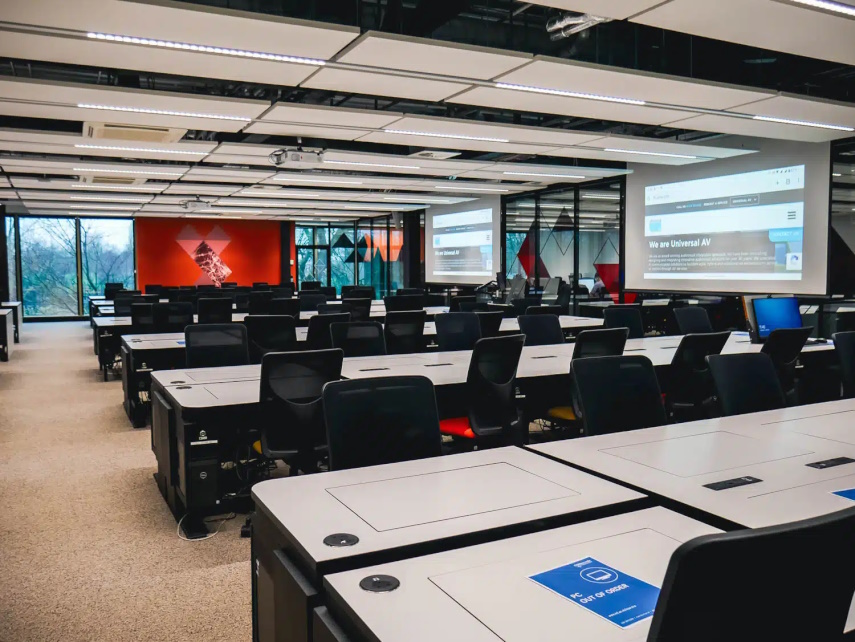

Системы видеоотображения трех IT-кластерах вместимостью 120 студентов каждый построены на основе проекторов Sharp/NEC P605UL (по одному в двух из них) и PV710UL (два в одном из них). Такой выбор был обусловлен различным расстоянием до экранов, из-за чего в разных помещения требовалось проекционное оборудование с разными объективами. Для создания систем управления интегратор применил контроллеры Extron MLC 200 Plus, а для распределения сигналов – бесподрывные коммутаторы Extron IN1808. В состав системы звукоусиления вошли звуковые колонны JBL CBT 50LA, DSP-процессоры Q-SYS и РЧ-системы Sennheiser Speechline, используемые для захвата голосов. Дополнили конфигурацию кафедра Dalen Top-Tec Contour Nano с документ-камерой Wolfvison и BYOD-системой Mersive Solstice.
Для оснащения нескольких конференц-залов, способных вместить от 6 до 30 человек, были задействованы экраны с проекторами Sharp/NEC, системы управления Extron, удлинители BluStream, BYOD-системы Mersive Solstice и видеобары Poly Studio. Большой конференц-зал получил проекторы Sharp/NEC, систему управления и коммутации Q-SYS, камеры QSC, громкоговорители JBL Control 1 с усилителями Audac AMP22 и потолочные микрофонны Sennheiser TeamConnect.
Отзыв заказчика
Комментирует Колин Фейи, AV-менеджер Университета Ньюкасла:
«Среди различных претендентов на техническое оснащение здания Стивенсона мы выбрали Universal AV потому, что эта компания продемонстрировала глубокое понимание нашего виденья и чего мы хотим достичь в результате модернизации. Ее сотрудники предоставили нам подробные схемы и чертежи, наглядно показывающие мультимедийные комплексы, доступные для реализации в каждом из помещений. Так что, мы были впечатлены тем количеством времени и усилий, которые они потратили, участвуя в тендере.
Во время проводимых работ команда интегратора в реальном времени вела журнал проекта, где в любой момент можно было посмотреть ход выполнения задач и отследить все возникающие трудности и вносимые изменения. Это помогло нам открыться точно в срок. В рамках проекта были созданы несколько пространств для совместной работы и обучения, существенно отличающиеся от наших стандартных помещений. Привлечение Universal AV на раннем этапе проектирования, слаженная работа с поставщиком AV-оборудования и строителями, отвечавшими за реконструкцию, помогло достичь отличных результатов, превосходящих наши ожидания».
