Исходные данные

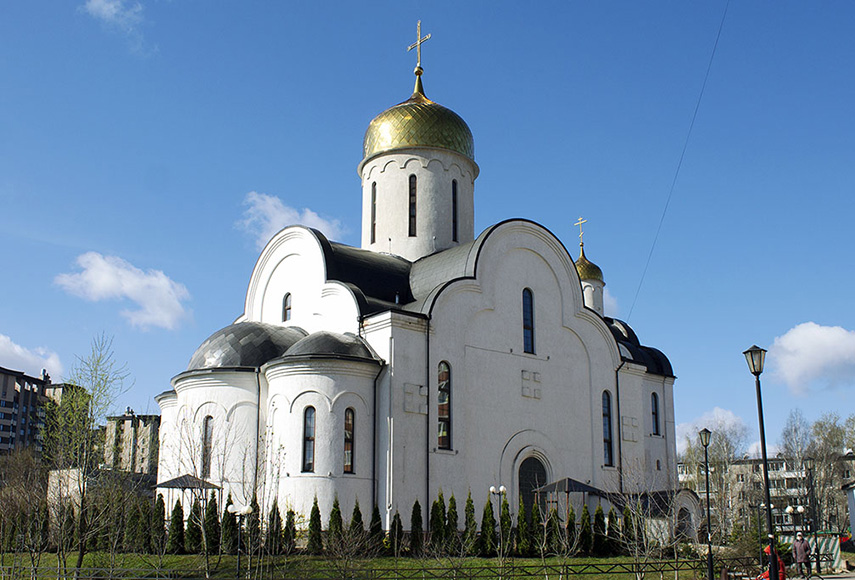

26 августа 2006 года в поселении Лесной Городок в Одинцовском районе был заложен первый камень под строительство храма в честь Рождества Крестителя Господня и Пророка Иоанна Предтечи. В 2021 году после завершения всех строительных и отделочных работ стало понятно, что богослужения нужно проводить со звукоусилением, поэтому настоятель храма обратился в «АРИС» с простой, на первый взгляд, просьбой: «Сделайте, пожалуйста, погромче, чтобы службу было слышно во всем храме». Компания оказала/выполнила: поставку оборудования, услуги по инженерным расчетам, шефмонтаж.
Реализация проекта
После первичного обследования специалисты «АРИС» сделали вывод, что решить задачу типовым подходом не получится, из-за чего ее разложили на несколько составных частей: создание равномерного звукового покрытия в храме, озвучивание прилегающих помещений и подбор микрофонного парка. Более близкое знакомство с порядком проведения богослужений и приходской жизнью показало, что нужно строить гибкую и масштабируемую систему с запасом по развитию и наращиванию функциональных возможностей. Эта концепция оправдалась буквально с первых же минут работы системы: четкого задания от заказчика не было и приходилось импровизировать по ходу пусконаладки и ввода в эксплуатацию.

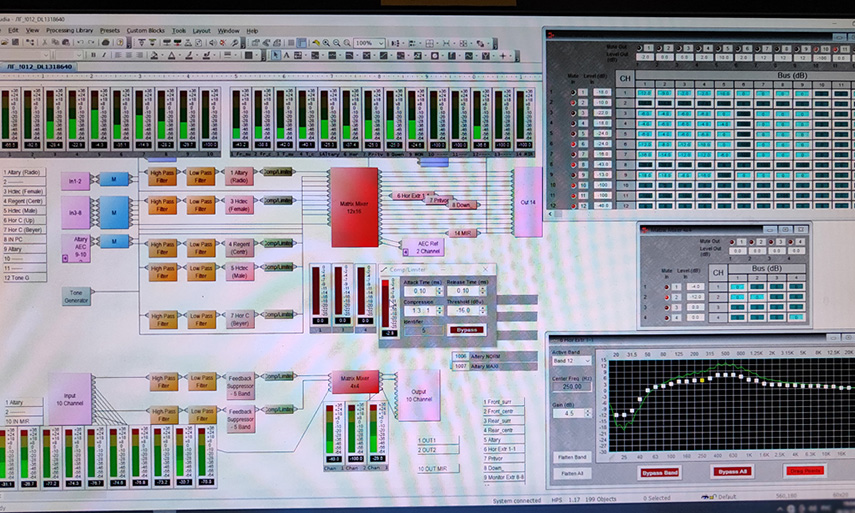

На настоящий момент система озвучивания богослужений построена на базе двух DSP-платформ Biamp AudiaFLEX CM, расположенных в разных частях храма, в алтаре и на хорах. Разнесенная схема DSP-ядра обусловлена прежде всего большими размерами храма: длина кабельных трасс составляет более 150 метров, расстояние между DSP-платформами превышает 65 метров. Магистральное соединение платформ реализовано по интерфейсу CobraNet. Общая емкость цифрового пространства DSP составляет 24 входа и 24 выхода (из них 6 каналов AEC). Объем задействованных ресурсов информационных вычислительных мощностей DSP-платформ в проекте составляет более чем 80% и 60% соответственно.
Микрофонный парк храма состоит из основного комплекта, работающего на всех службах, и дополнительного, применяемого во время некоторых событий.
В состав основного комплекта входят:
- Микрофон иерея – динамический микрофон beyerdynamic M 70 PRO X с радиоканальным трактом передачи сигнала.
- Микрофон резервный – идентичная радиоканальная система, используемая как вспомогательная для больших служб.

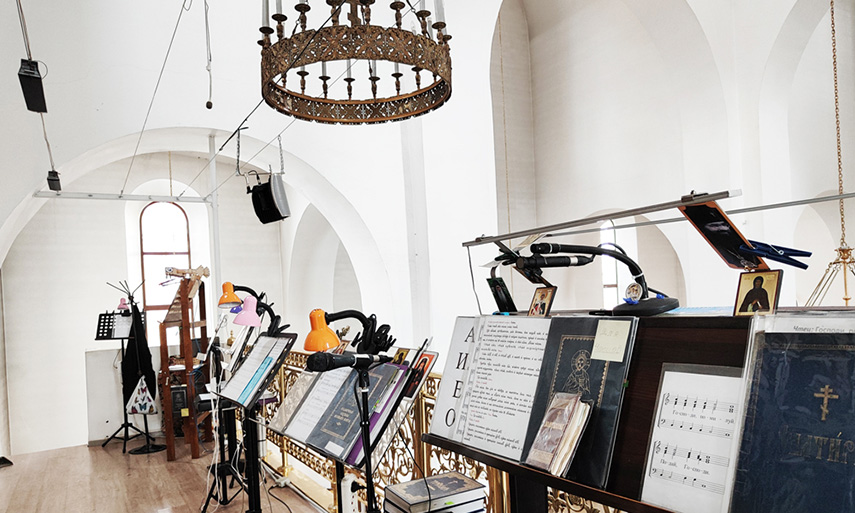

- Микрофоны хора – конденсаторные микрофоны beyerdynamic M 90 PRO X, размещенные на подвесах (применен специальный акустический экран).
Комплект дополнительных микрофонов объединяет:

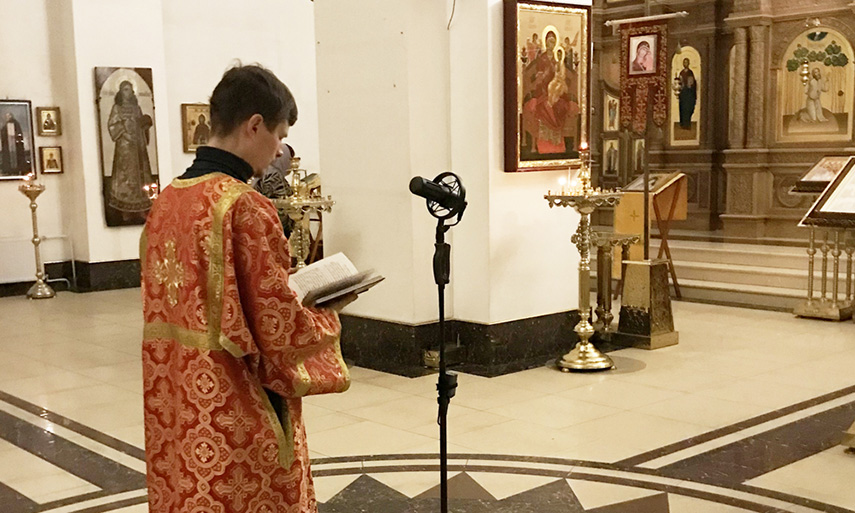

- Микрофоны чтецов – два конденсаторных микрофона с большой мембраной (для мужской и женских частей хора), каждый на своем отдельном аналое, настроенные по-разному с учетом тембра голоса и роста чтецов.
- Микрофон регента – динамический микрофон с выключателем на ручке.
- Микрофоны в алтаре – два конденсаторных микрофона с гиперкардиоидной направленностью в главном алтаре под сводом и по одному микрофону, расположенному под сводом на подвесах в алтаре правого и левого придела.
- Микрофон Царских Врат – конденсаторный микрофон с узконаправленной диаграммой.
- Микрофон у Лика Спасителя – конденсаторный микрофон с узконаправленной диаграммой.
Отдельно на DSP-платформе предусмотрены входы для подключения плееров, которые используют для трансляции песнопений во время больших праздников. Предусмотрена возможность ведения многоканальной звукозаписи (запись хора по голосам).
Основные помещения храма озвучиваются восемью раздельными каналами звукоусиления. Используются усилители Biamp MCA-8150 с выходными трансформаторами (модули по 8 каналов). Второй усилитель Biamp MCA-8150 обеспечивает озвучивание нижнего храма, классов воскресной школы, трапезной, кухни и просфорной. Для озвучивания пространств и помещений вне храма (паперти, двора купели и церковной лавки) применены усилители мощностью 240 Вт с выходами 70 — 100 вольт. Каждый канал имеет в своем составе средства микширования, частотные и параметрические средства обработки звука. Важным является возможность оперативного управления и автоматизация работы системы звукоусиления, так как служба в может проходить в одном из трех приделов и ход богослужений сильно отличается в различные дни. Для удобства контроля в храме применены панели Biamp SELECT 8.
Для дальнейшего развития системы предусмотрена возможность подключения дополнительных источников, таких как радиоканальные микрофоны, усилители для концертных и низкочастотных акустических систем, используемые для озвучивания праздничных мероприятий и небольших детских концертов на прилегающей к храму территории.
