Исходные данные
Расположенный в Джакарте тематический парк Taman Mini Indonesia Indah (TMII) знакомит посетителей с историей, культурой и региональными традициями Индонезии. В нем на площади 1,47 км2 расположены копии знаковых достопримечательностей страны, павильоны и большое озеро со множеством островов, изображающее карту этого островного государства. Парк был открыт в 1975 году и уже почти 30 лет не обновлял свою экспозицию. Изменить это решила государственная компания Injourney, с 2021 года управляющая объектом. Чтобы повысить посещаемость за счет привлечения молодежи, она сделала ставку на мультимедийные технологии и зрелищность шоу.
Для реализации новой развлекательной программы была привлечена компания PT Sembilan Matahari. Ее специалисты спродюсировали и срежиссировали мультимедийное представление на основе народных сказок. Центральным элементом ежедневного 21-минутного свето-музыкального шоу стал 40-метровый фонтан в центре озера, на струи которого проецируется изображение. За техническое сопровождение проекта отвечал локальный интегратор PT Albeta Sukses Mandiri.
Реализация проекта

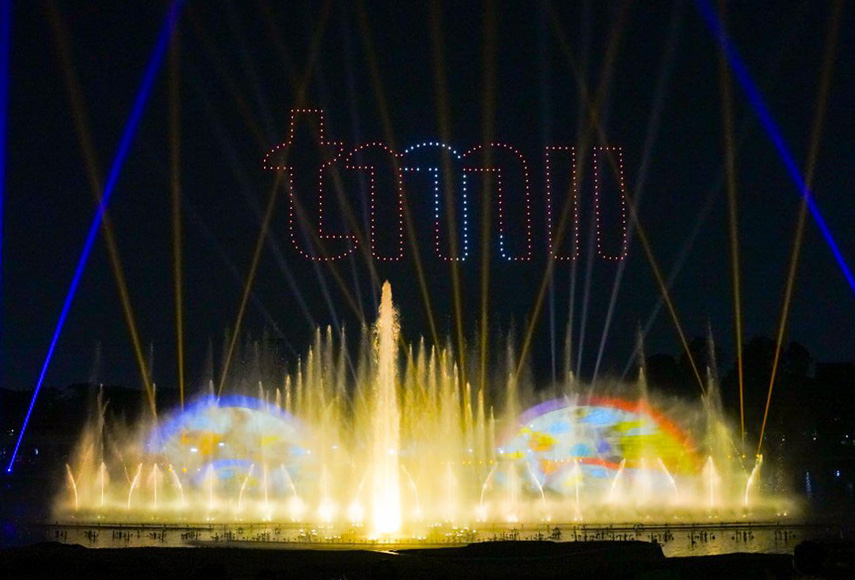

Реализованное представление сочетает в себе музыку, свет и проекцию. В выходные и праздничные дни их дополняет шоу из 300 дронов. Для установки музыкального фонтана озеро было осушено, что позволило также провести по его дну водонепроницаемые кабели - оптоволоконный и DMX512, соединяющие проекционное и световое оборудование с главной диспетчерской в подземном кондиционируемом помещении.

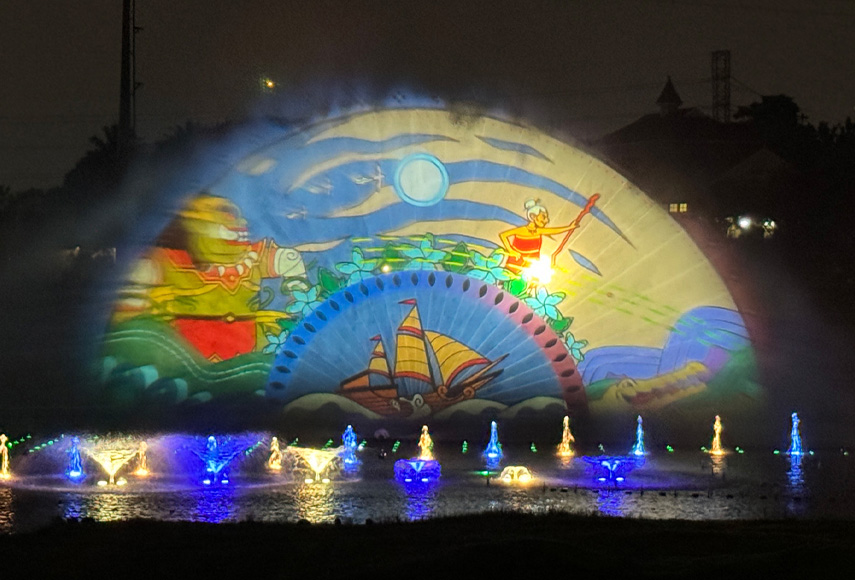

Для засвечивания фонтана интегратор применил четыре лазерных проектора Epson EB-PU2220B с объективами M15, что позволило сформировать отчетливо просматриваемое изображение на струях воды, удаленных на расстояние 80 – 110 метров. Сами проекторы были размещены по два в специальных кофрах с датчиками температуры, влажности, осушителями воздуха, реле и элементами управления вентиляторами. Контент для них воспроизводят медиаплееры QLab, а сигналы передаются через оптические HDMI-удлинители Lightware HDMI20-OPTJ-TX/RX90.
В состав системы освещения вошли 50 вращающихся голов Igracelite GP-600W с пылевлагозащитой по стандарту IP65 и 160 светодиодных прожекторов. Управление ими осуществляется по сети Art-Net с консоли ETC Mosaic в диспетчерской. Кабели DMX512, ведущие от консоли к головам, были сгруппированы при помощи трех DMX-разветвителей.

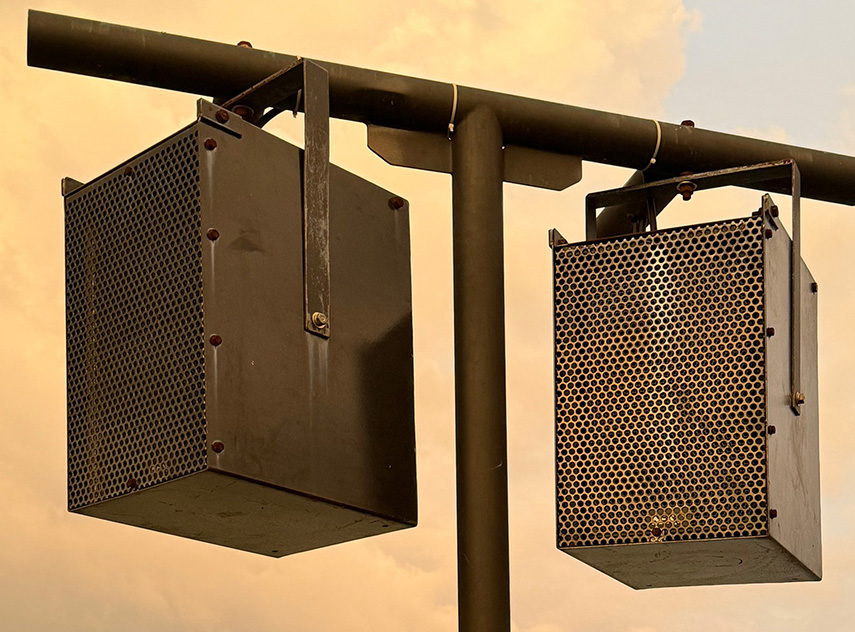

Система звукоусиления инсталляции включает комплект всепогодных точечных источников Nexo PS10 и PS15, защищенных от влаги по стандарту IP54, которые попарно расположены на подвесных кронштейнах, окружающих озеро, а также усилители Nexo NXAMP4X4 и NXAMP4X2 в диспетчерской. Обработку и распределение сигналов по сети Dante производит цифровой аудиопроцессор Q-SYS Core 110f со встроенным накопителем для воспроизведения аудиофайлов с голосовыми сообщениями, фоновой музыки и музыки для шоу. Он поддерживает работу с 32 входными и 32 выходными каналами Dante и снабжен пресетами для представления с настроенными параметрами эквализации, реверберации и задержек.

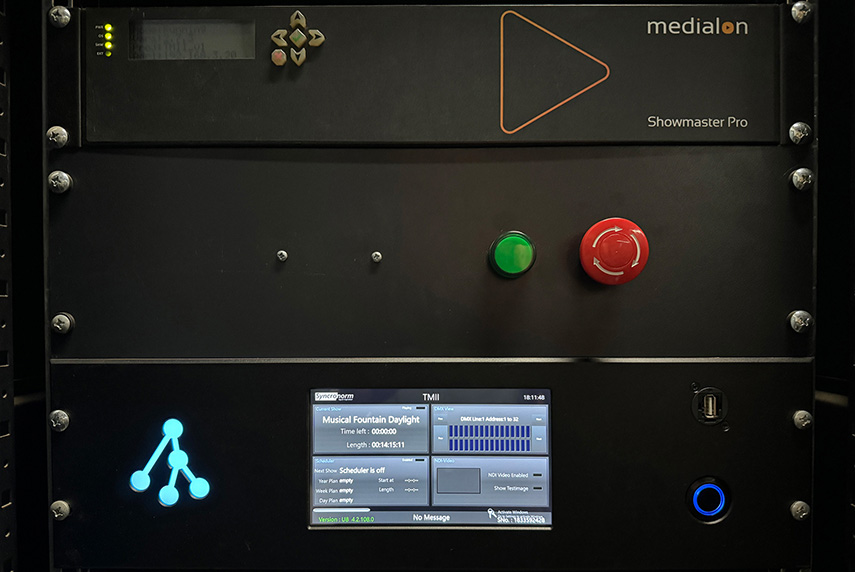

Для построения сети Dante интегратор задействовал управляемый сетевой коммутатор D-Link DGS-1210-28P, оснащенный 24 портами 10/100/1000Base-T с поддержкой PoE и 4 комбо-портами 100/1000Base-T/SFP. Настройка процессора и контроль его работы выполняются операторами через фирменный программный интерфейс. Управляет всей инсталляцией контроллер шоу Medialon Showmaster Pro с широким набором интерфейсов, реле, входами и выходами для передачи тайм-кодов и поддержкой необходимых для реализации совместимости с другим оборудованием протоколов.
Отзыв интегратора
Комментирует Йосафат Тандьявасеса, генеральный менеджер PT Albeta Sukses Mandiri:
«Выбранный нами контроллер шоу Medialon отличается простотой программирования и эксплуатации. С него данные распределяется в звуковую, световую и проекционную систему, а наличие входа и выхода тайм-кода вместе с привязкой к видео гарантируют плавную синхронизацию диммеров, пультов управления освещением, видеопроекторов, видеосерверов и аудиопроцессоров. Удобство управления представлением обеспечивает наглядный пользовательский интерфейс, выведенный на экран сенсорной панели».
