Исходные данные
В этом году компания Siemens открыла в своей нидерландской штаб-квартире новый Digital Experience Center (DEC), в котором при помощи современных AV-технологий в интерактивной форме знакомит посетителей с концепциями Индустрии 4.0 и цифровых двойников. Разработку проекта и техническое оснащение центра осуществлял интегратор First Impression.
Реализация проекта

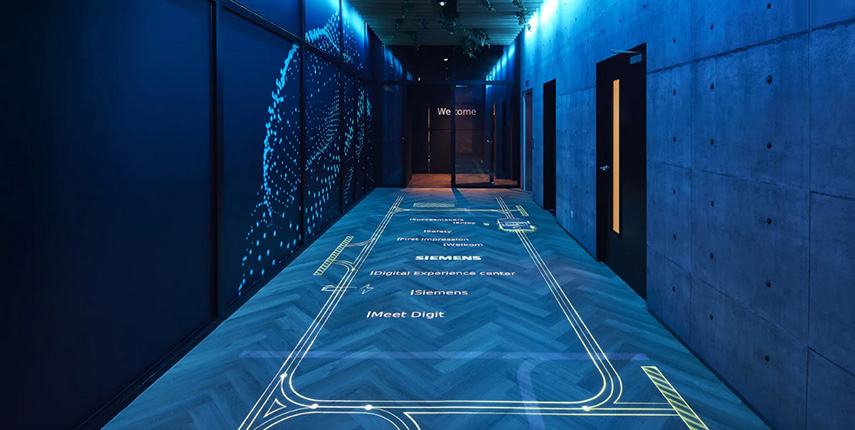

Siemens Digital Experience Center имеет площадь 200 м2 и разделен на несколько тематических зон, по которым посетителей водит гид и его цифровые двойники. Начинается тур по объекту с вестибюля, где на полу при помощи двух проекторов Epson с яркостью 9000 люмен отображается логотип компании, чей представитель пришел в центр. За воспроизведение контента здесь отвечает медиаплеер Scala, а за его передачу по HDBaseT – система распределения сигналов Extron.
В следующем помещении тот же комплект оборудования, дополненный аудиосистемой формата 5.1 на базе громкоговорителей, усилителей и DSP-процессоров Bose, используется для демонстрации видео о глобальных трендах цифровой трансформации. Для управления AV-инфраструктурой пространства применяется 5-дюймовая сенсорная панель Extron с простым и удобным пользовательским интерфейсом. В конце просмотра включается свет и все переходят в следующую зону, где, нажав скрытую кнопку в полу, гид запускает своего цифрового двойника, который будет сопровождать посетителей и в других локациях.

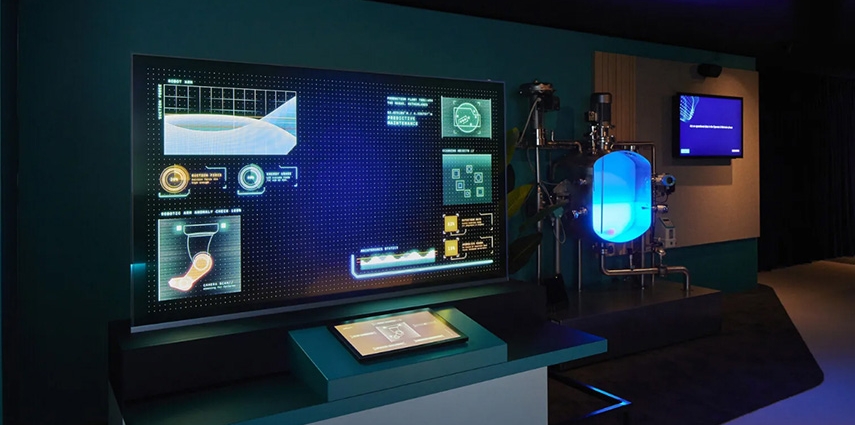

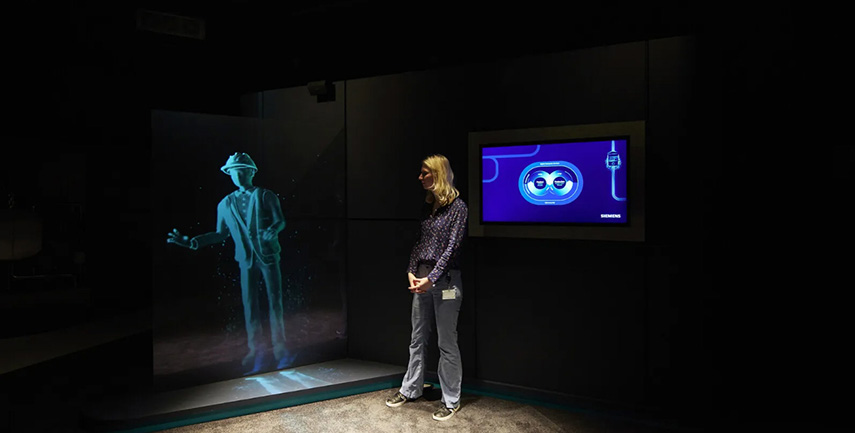

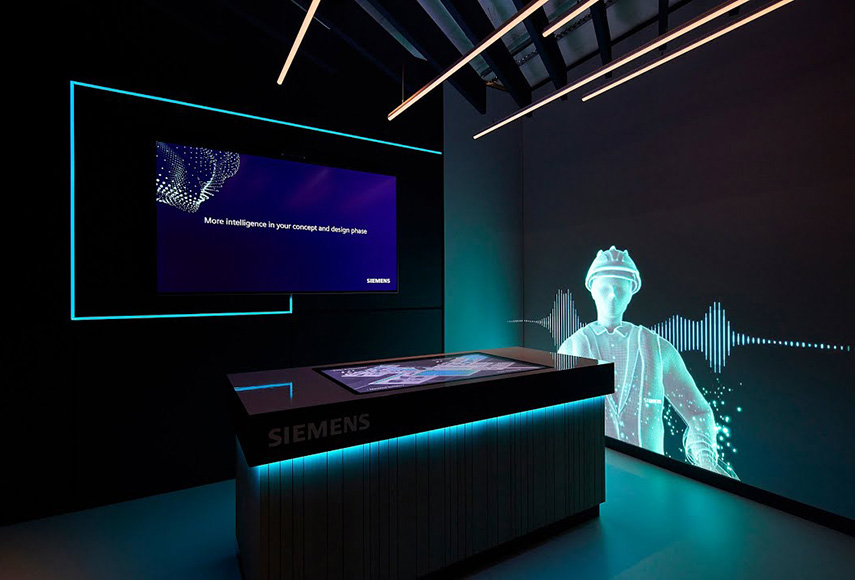

Первое его появление реализовано в виде голограммы. Для ее создания используется проектор Panasonic с яркостью 8000 люмен, засвечивающий фольгу Glimm Hologram на антибликовом стекле, и четыре кинотеатральных прожектора. Вспомогательный контент выводит 43-дюймовый сенсорный экран Samsung. В следующем помещении виртуальный гид демонстрируется на светодиодной видеостене Absen с шагом пикселя 2,9 мм в конфигурации 3x2, рассказывая о преимуществах проверки производительности и тестирования новых продуктов с помощью цифровых двойников. Далее повествование продолжается на сенсорном столе, который состоит из 46-дюймового дисплея Elo и интерактивной платформы Intuiface, отвечающей за вывод соответствующего контента.

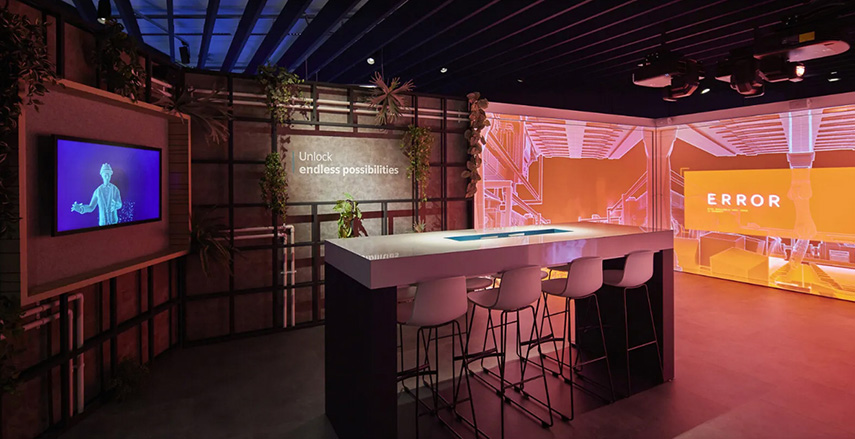

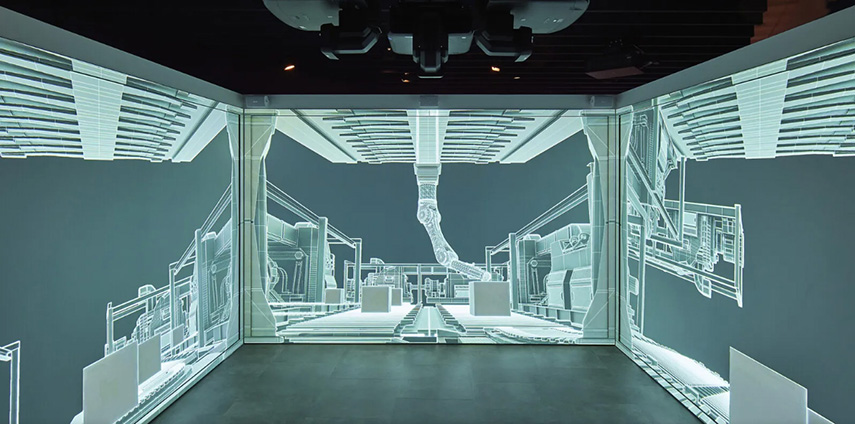

В следующем многофункциональном зале посетителей ждут три интерактивных проекционных экрана суммарной площадью 27 м2, на которых выводится работающая на полной мощности производственная машина. Постепенно звук ее работы нарастает, что заканчивается громким хлопком. После этого на центральном экране зрители видят остановившуюся машину, а на двух других – сообщения об ошибке. Через несколько секунд изображения сменяет черный фон и на планшете, установленном на настенном кронштейне, загорается аварийная кнопка. Нажатие на нее запускает виртуального гида, который объясняет, что произошло и как цифровой двойник мог бы помочь это предотвратить.
Для засвечивания экранов в этой инсталляции интегратор применил три проектора Epson с яркостью 9000 люмен каждый (по одному на экран), для воспроизведения контента – медиаплееры Scala и программное обеспечение Multitaction, для его передачи на средства отображения – HDBaseT-систему распределения сигналов Extron, а для реализации интерактивности – сенсорную систему PQlabs на основе ИК-датчиков. Звук в помещении проигрывает аудиосистема Bose формата 5.1.

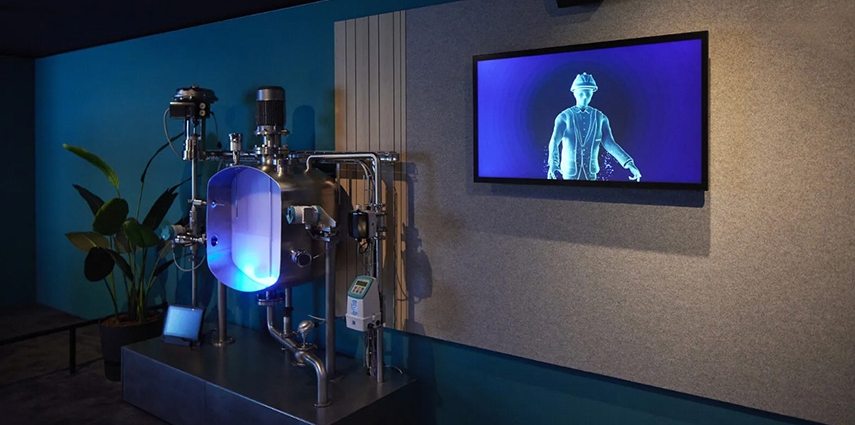

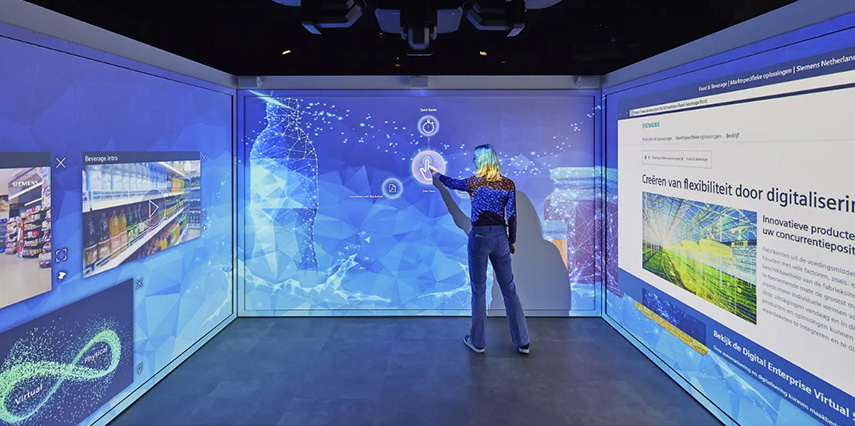

После этого посетители переходят в соседний зал, где установлена реальная производственная машина. На настенном дисплее вновь появляется виртуальный гид, чтобы рассказать о том, как она работает. Сопровождается рассказ световыми и звуковыми эффектами. В финале тура по центру все возвращаются в многофункциональный зал с тремя экранами, в котором вместе с консультантом Siemens происходит обсуждение конкретных планов клиента. Теперь средства отображения используются для вывода презентационных и других тематических материалов, а взаимодействие с ними происходит через реализованную возможность сенсорного ввода данных.
Отзыв интегратора
Комментирует Хадевиг Бот, технический директор First Impression:
«Одной из основных сложностей при реализации проекта была точность запуска систем в каждой зоне при переходе посетителей из одного помещениях в другое. В центре используются освещение, звук, видео, интерактивные системы, RFID-датчики и так далее. И все они должны синхронно работать. Для этого мы задействовали различные триггеры. Где-то это педаль, где-то ИК-датчик, а где-то таймер, запускающий событие, скажем, через три минуты после окончания проигрывания видео в предыдущей зоне. Также для посетителей из различных вертикалей рынка предусмотрен отличающийся контент, что добавляет проекту вариативности. Его вывод осуществляется через календарь, куда вносятся все детали запланированных посещений клиентов, и на основе этого уже производится настройка содержания центра».
