Исходные данные

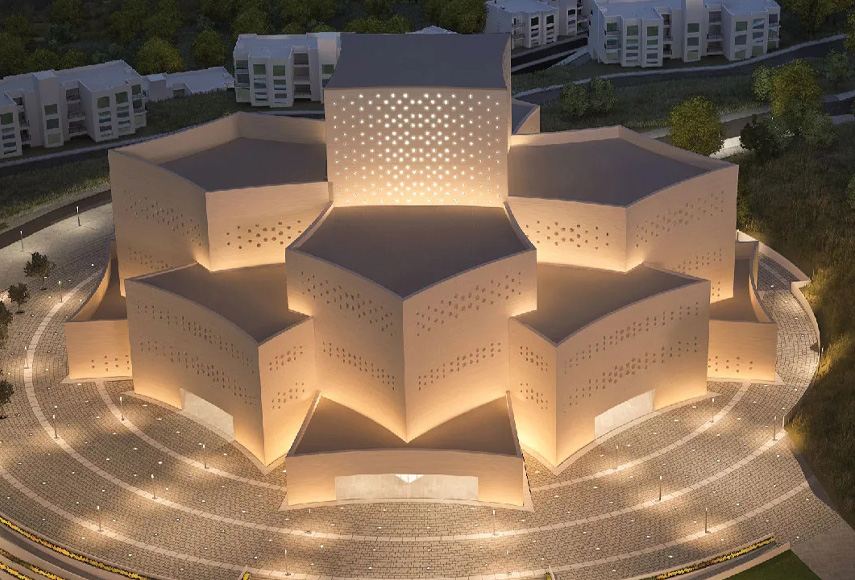

The Shrimad Rajchandra Mission, основанная последователями индийского религиозного деятеля, поэта и философа Шримада Раджчандры, открыла в пригороде города Дхарампура международную штаб-квартиру Shrimad Rajchandra Ashram, способную принять до 10 000 посетителей. На ее территории площадью 910 500 м2 расположены главная аудитория, медитационный комплекс, амфитеатр, мраморный храм, столовая и другие объекты. Все они были построены с нуля и требовали соответствующего аудиовизуального оснащения. Разработка проекта по результатам победы в тендере была поручена компании Munro Acoustics India, а его интегратором выступил Innovative Systems and Solutions Pvt Ltd.
Реализация проекта

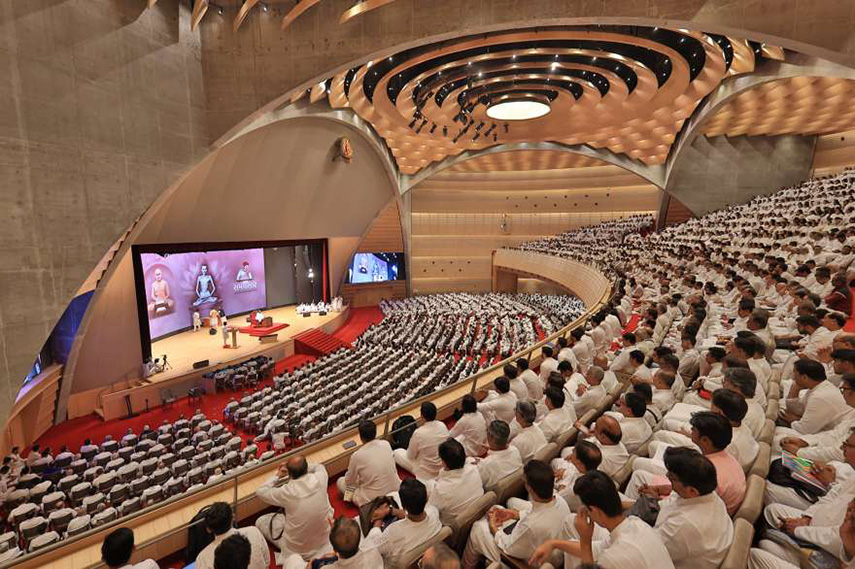

Самая масштабная система звукоусиления объекта была развернута в главной аудитории на 5000 мест. Основным требование заказчика стало полностью незаметное размещение громкоговорителей, что потребовало вписать их в очень тесное пространство вокруг авансцены и покрыть акустически прозрачной тканью. Еще одним пожеланием клиента была фокусировка звука на сцене, которая необходима для концентрации внимания на выступающем. Для решения этой задачи была выбрана аудиосистема формата L-C-R, в отличие от классической L-R, имеющая центральный канал, помогающий сместить фокус в нужную зону. С учетом всех этих требований, компания Munro Acoustics провела акустическое проектирование в программном обеспечении EASE и SketchUp, что позволило подобрать оптимальное количество акустических систем и наиболее выгодные точки их установки.
В состав системы звукоусиления зала вошли три подвесные колонны линейного массива (по одной на канал) с девятью элементами Adamson E12 в каждой и четыре подвесные колонны из трех сабвуферов E219 в каждой, установленные в кардиоидной конфигурации, которая помогла сократить проникновение низких частот на сцену. Для этой же цели для сабвуферов были спроектированы специальные корпуса, поглощающие нежелательную звуковую энергию, на боковых стенах инсталлированы диффузоры, а на потолке – массивные гиперболические регуляторы акустического отражения и диффузии со звукопоглощающей подложкой. По причине достаточно высокого размещения массивов над полом покрытия пространства под ними требовались дополнительные громкоговорители. Из-за ограниченного места для монтажа вместо линейных массивов система была расширена четырьмя точечными источниками IS10P.

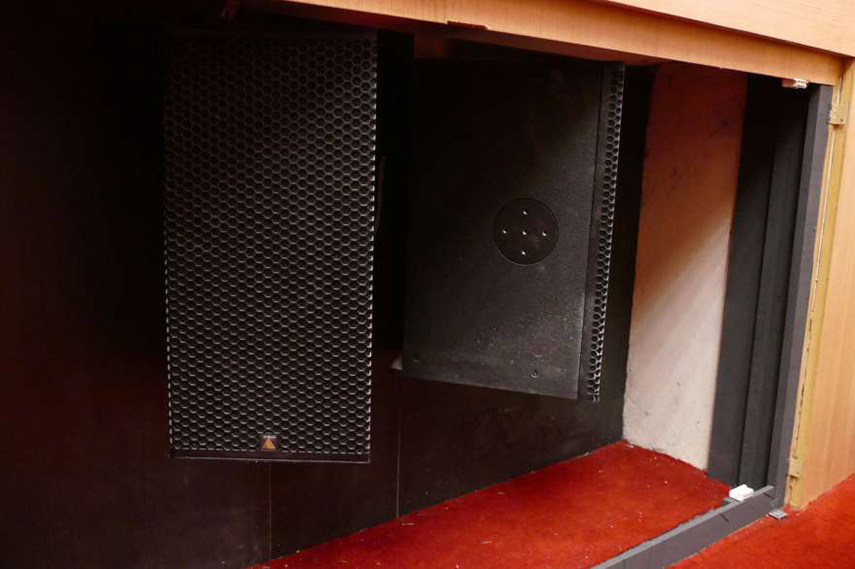

В качестве фронт-филлов в инсталляции задействованы восемь точечных источников IS7P, установленных в небольших нишах по всей передней части сцены, благодаря чему они незаметны зрителям и не излучают звук на саму сцену. Дополнительные громкоговорители IS7P используются для озвучивания дальней части помещения, пространства под балконом и в составе двух линий задержек.

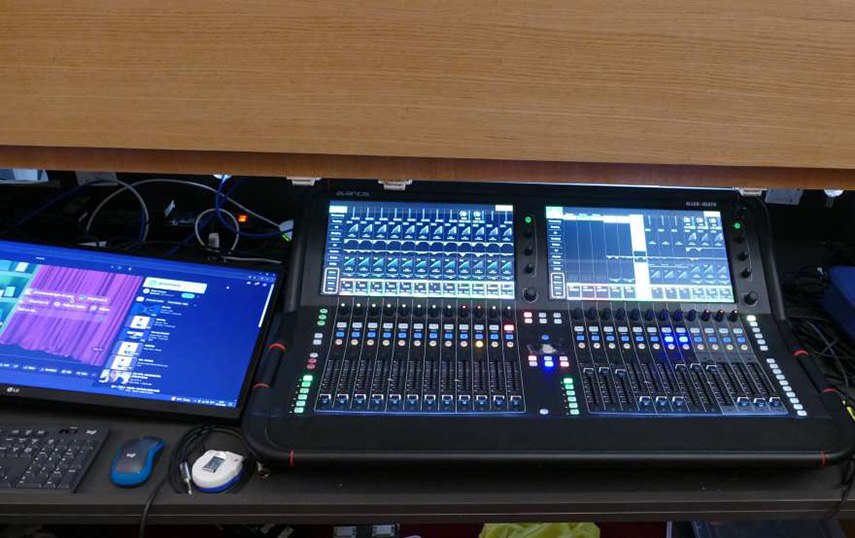

Микрофонный парк аудитории включает беспроводную цифровую систему Shure (четыре четырехканальных приемника Shure ULXD4Q, четыре передатчика-бодипака ULXD1, десять ручных микрофонов-передатчиков ULXD2/B58 и два настольных передатчика ULXD8 и MX415 с микрофонами «гусиная шея»), а также пятнадцать вокальных микрофонов Shure SM58S, шесть инструментальных микрофонов SM57 и микрофоны с оголовьем DPA 4488. Для микширования аудиосигналов предусмотрены две цифровые консоли Allen & Heath Avantis (с 64-каналами и 42 шинами), одна из которых установлена в FOH, а вторая – на краю сцены в звуковой яме. Дополняют их внешние интерфейсные модули Dante DT168/INX, применяемые для подключения микрофонов, и Dante-интерфейсы для интеграции в единую AoIP-систему помещения и объекта.
Гибкость работы с системой звукоусиления обеспечивают 25 точек подключения, выделенные по всему залу (девять – на сцене, шесть – в зрительном зале, восемь – по периметру и две – за кулисами), за счет чего микшерная консоль или микрофоны могут быть заведены в систему из любой зоны. Помимо этого, развернутая на объекте система AoIP допускает передачу аудиосигналов из аудитории в другие помещения.

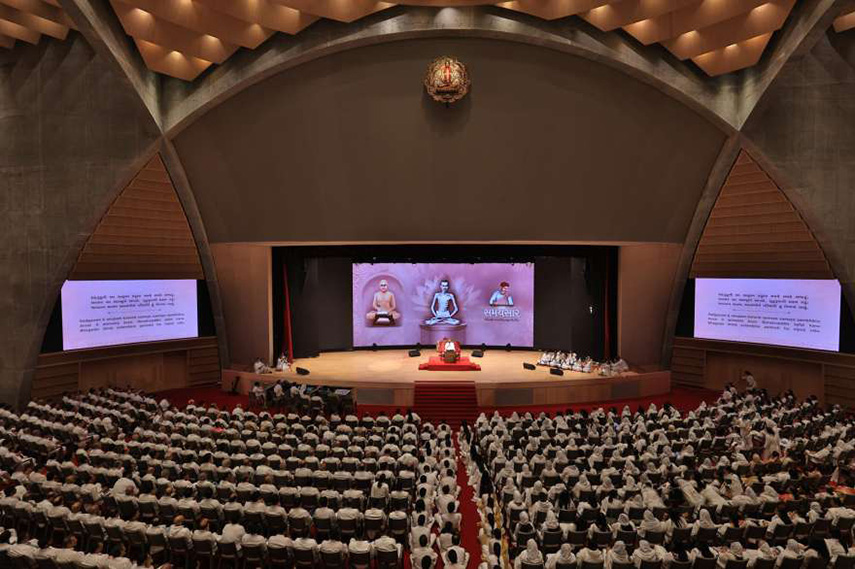

Для демонстрации визуального контента на сцене есть светодиодный экран Xtreme Media размером 13 x 6 метров, а слева и справа от него размещены экраны Xtreme Media и VU меньшего размера. Сигналы на них поступают с контроллера NovaStar H Series. Для захвата видео выступающих и присутствующих инсталлированы камеры Sony Z280 и Fx6, а для записи – рекордеры Blackmagic Design HyperDeck Studio 4K Pro. В состав системы распределения видеосигналов вошли коммутатор Blackmagic Design Videohub 40x40 12G и приемники с передатчиками компании Lightware. В операторской комнате также есть цифровой микшерный пульт Allen & Heath SQ-5.
Для озвучивания открытого амфитеатра в качестве фронт-филлов был задействован комплект громкоговорителей Turbosound, который дополнили сабвуферы Turbosound в кардиоидной конфигурации и звуковые колонны с программно управляемой диаграммой направленности Tannoy VLS 30, покрывающие пространство слева и справа от сцены. Все они питаются от усилителей Lab Gruppen. Сигналы в систему звукоусиления поступают с микшера Behringer.
Аудиосистема мраморного храма построена на основе звуковых колонн QSC AD-S162T. Распределение аудиосигналов в ней осуществляется по протоколу Dante с помощью AVoIP-системы, организованной на базе цифровых аудиопроцессоров Q-SYS Core 110f. Для микширования звука в помещении применяется цифровая консоль Allen & Heath SQ-5. В столовой были инсталлированы громкоговорители Bosch, усилители Biamp, Powersoft и зонный микшер Cloud Z8MK4 с 16 независимыми зонами, которые можно использовать как вместе, так и отдельно. Для воспроизведения во время еды духовной музыки предусмотрен сетевой проигрыватель, поддерживающий составление плейлистов на экране смартфона. Возможность проведения собраний обеспечивает наличие в каждой из зон входов для подключения микрофонов. В дальнейшем здесь планируется также реализовать прямые трансляции из главной аудитории.
