Исходные данные

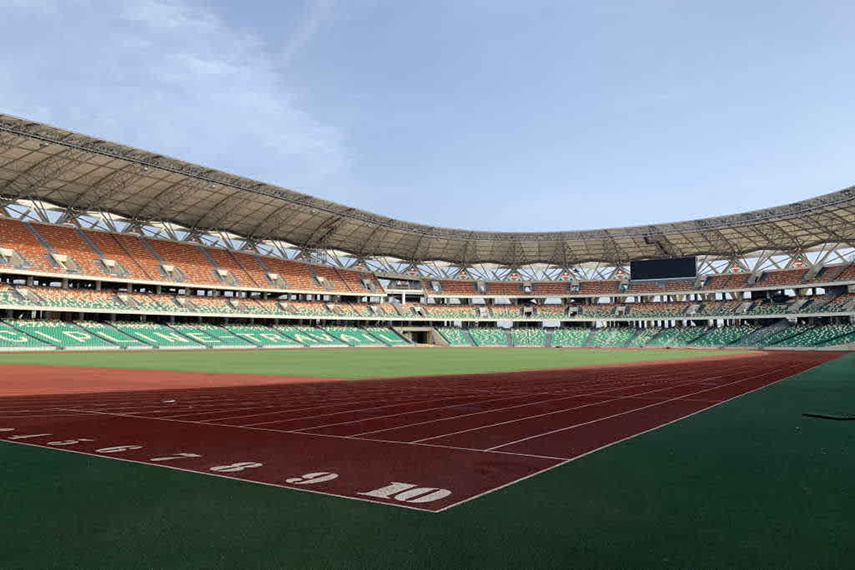

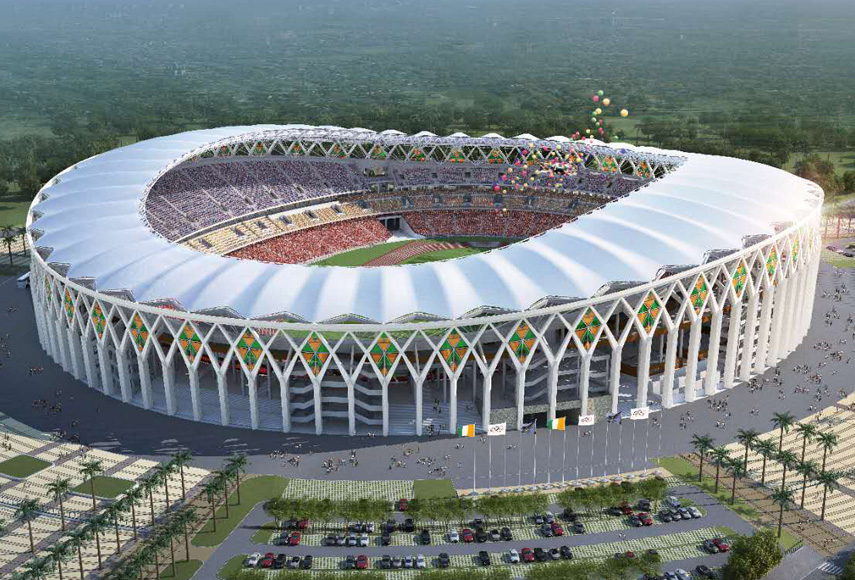

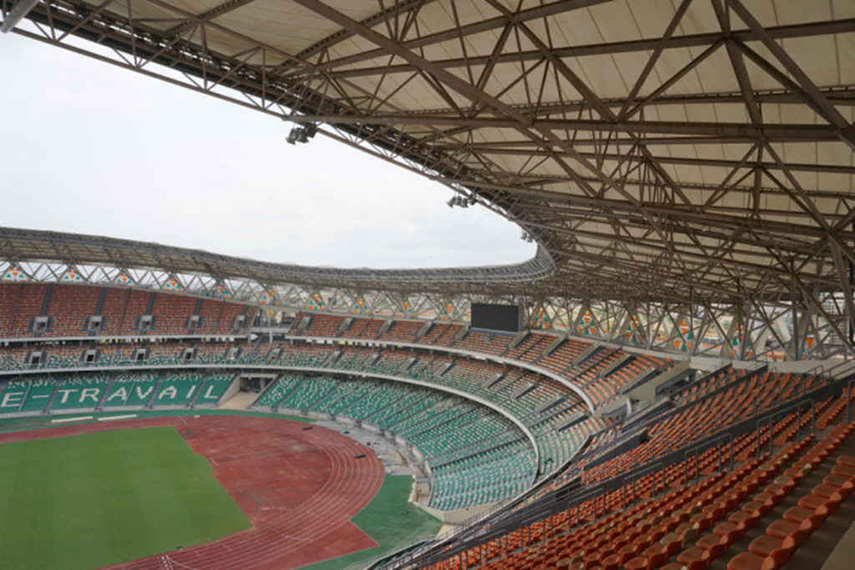

В 2020 году в 20 километрах от экономического центра Кот-д'Ивуара, Абиджана, был открыт Alassane Ouattara Stadium – один из крупнейших и самых современных стадионов, когда-либо построенных не только в стране, но и во всей Западной Африке. Он занимает площадь 20 гектаров, способен вместить более 60 000 человек и позволяет проводить соревнования по футболу, регби и другим видам спорта. После открытия площадки правительство Кот-д'Ивуара запустило тендер на ее дооснащение, по результатам которого объект должен был соответствовать техническим требованиям ФИФА. Выиграл тендер локальный интегратор Protech Distribution.
Реализация проекта

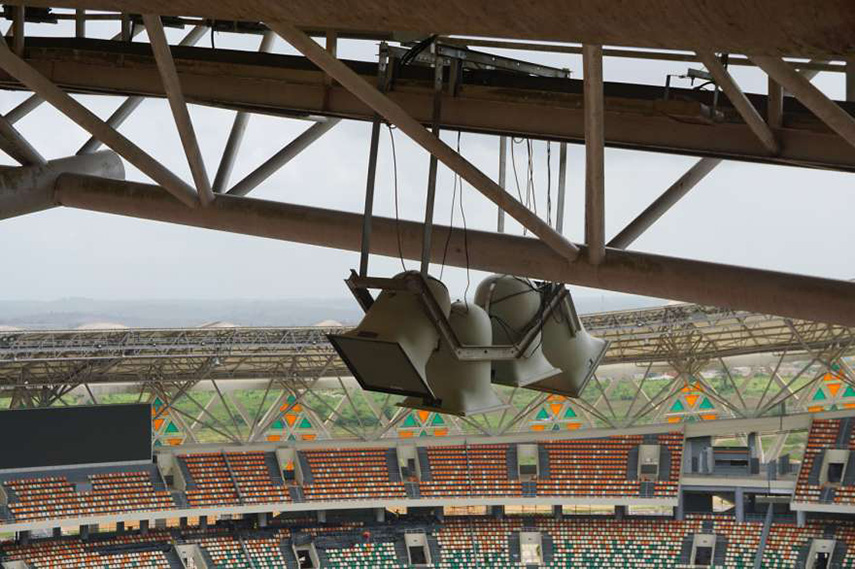

Ключевыми требованиями к системе звукоусиления, поставленными заказчиком перед исполнителем, стали уровень звукового давления не менее 95–98 дБ, индекс передачи речи более 0,5, а также 15-летний гарантийный срок обслуживания. Ключевым компонентом развернутой интегратором системы стали громкоговорители Biamp Community. Помимо высокой мощности и надежной защиты, необходимой при эксплуатации в жарком и влажном климате, производитель предоставил на них гарантию 15 лет и 5 лет на электронику, что в совокупности стало ключевым при выборе оборудования. Всего в состав системы звукоусиления вошли 104 громкоговорителя R2-66Max, объединенные в 28 кластеров, 12 громкоговорителей R2-77Z, которые покрывают зоны, неохваченные основной системой, 14 сабвуферов IS8-215, обеспечивающих низкочастотную поддержку, а также 61 усилитель Powersoft Duecanali6404 и 14 усилителей Quattrocanali4804. За обработку аудиосигналов в инсталляции отвечают процессоры TesiraFORTÉ. Все компоненты системы объединены по Dante.

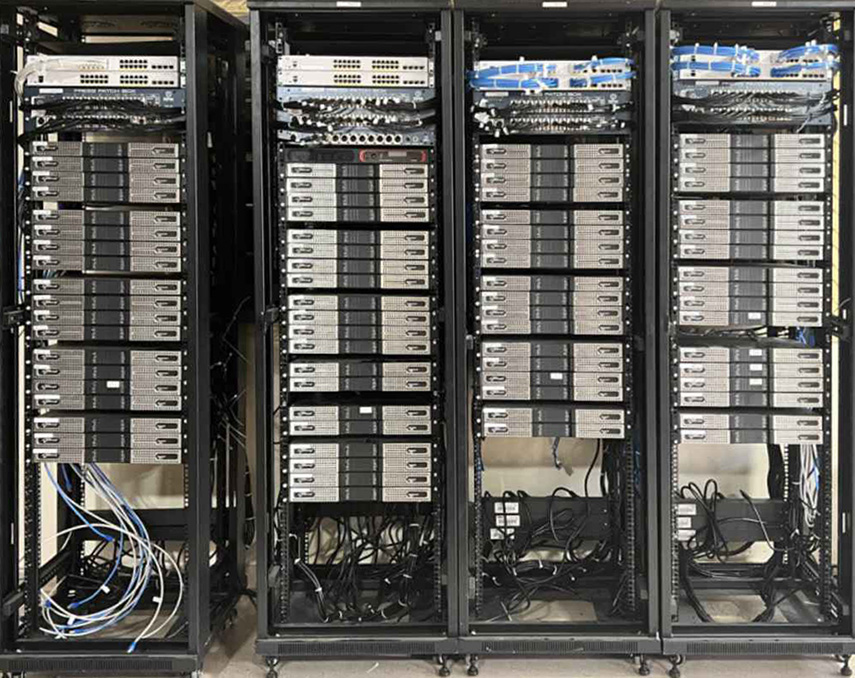

Для обеспечения высокой отказоустойчивости усилители разделены на 4 группы, расположены в 4 стойках в разных углах стадиона, и соединены с FOH двумя оптоволоконными кабелями (основным и резервным) и одним аналоговым. Цифровые сигналы распределяются через сетевые коммутаторы Cisco 250 series, а аналоговые – через аудиосплиттеры Palmer PPB10 и PPB20. Таким образом, если произойдет отключение основного цифрового канала, система переключится на резервный, а если и он будет недоступен, то на аналоговый. Если же из строя выйдет одна стойка, звук останется на трех четвертях стадиона.
Дополнили развернутый на объекте комплект оборудования беспроводная микрофонная система Audio Technica 3000, пэйджинговые станции Biamp NPXG1100 и цифровой микшер Allen & Heath Avantis с картой Dante64 и модулями расширения входов/выходов GX4816 и DX168. Проектирование системы звукоусиления производилось интегратором в программном обеспечении Powersoft Armonia Plus.
Отзыв интегратора
Комментирует Инза Бамба, генеральный директор Protech Distribution:
«Мощности системы звукоусиления, установленной на стадионе к открытию, оказалось недостаточно для 60 000 человек. Чтобы перекрыть шум столь большой толпы, потребовалось развить уровень звукового давления 95–98 дБ, не снизив при этом индекс передачи речи ниже 0,5. Наша система способна обеспечить 114 дБ, а индекс находится в пределах 0,6-0,7. При этом, одной из самых сложных задач стала прокладка 25 км кабелей. Но наша команда быстро и эффективно все выполнила, потратив на установку и настройку всей системы всего лишь 60 дней».
