Исходные данные

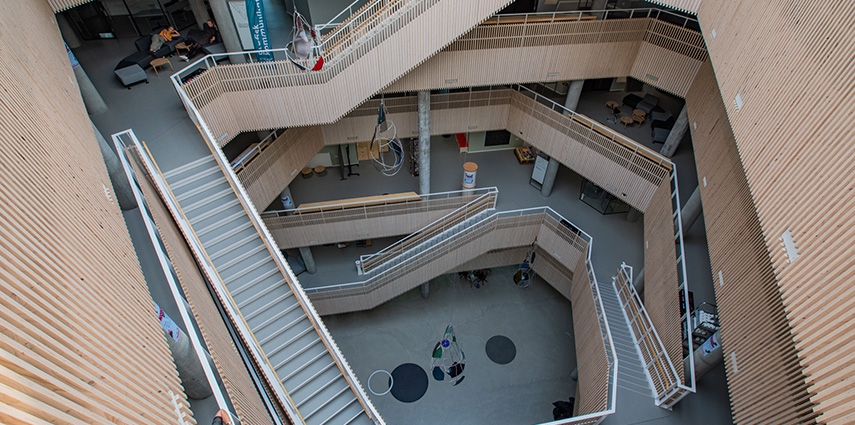

В сентябре этого года в городе Колдинг, Дания, открыл свои двери переехавший в новое здание Sonic College. Это учебное заведение входит в состав Университетского колледжа Южной Дании и специализируется на обучении студентов профессиональной работе со звуком. Здание имеет шесть этажей площадью 11 000 м2, на которых расположены многочисленные классы, студии, площадки для выступлений, кинотеатр и общественные пространства. Центральное место здесь занимает 5-этажный атриум, за счет установки в нем 187-канальной системы объемного звука делающий проект уникальным. Проектированием AV-систем объекта и его техническим оснащением занимался интегратор AV Stouenborg. Результат оказался настолько впечатляющим, что проект был номинирован на премию InAVate Awards 2023.
Реализация проекта

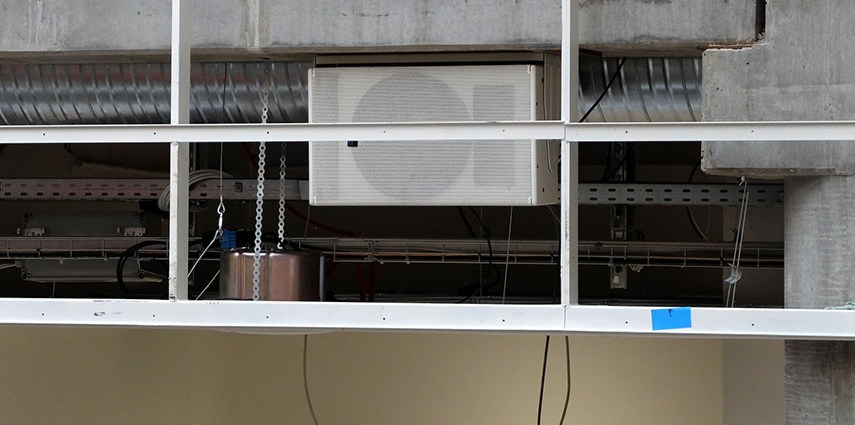

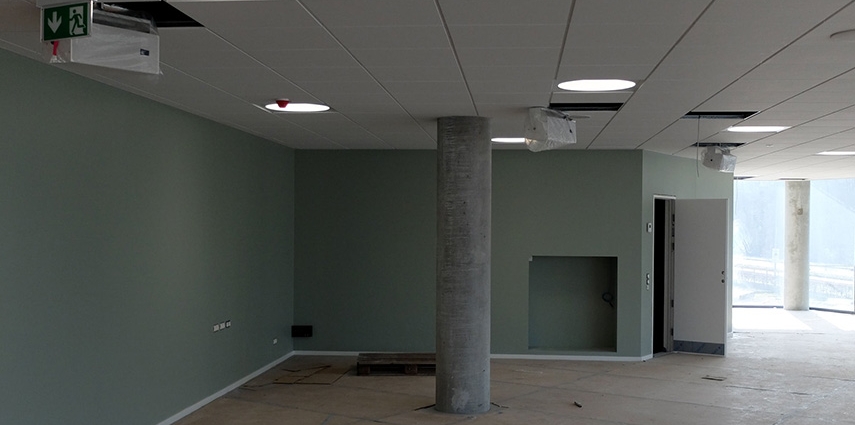

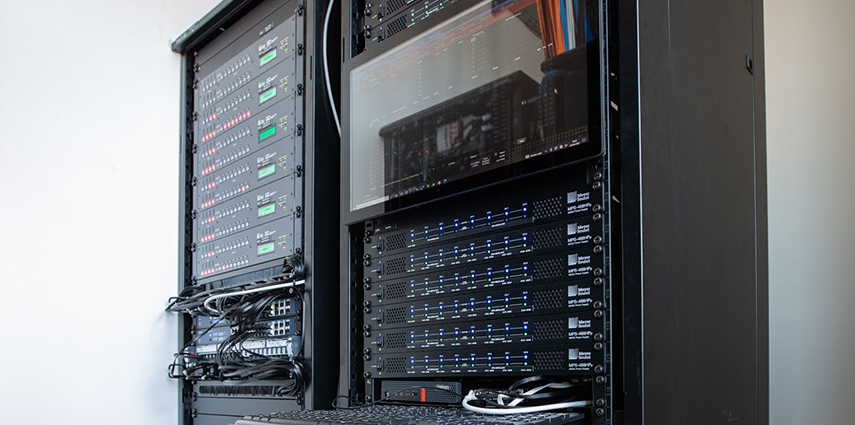

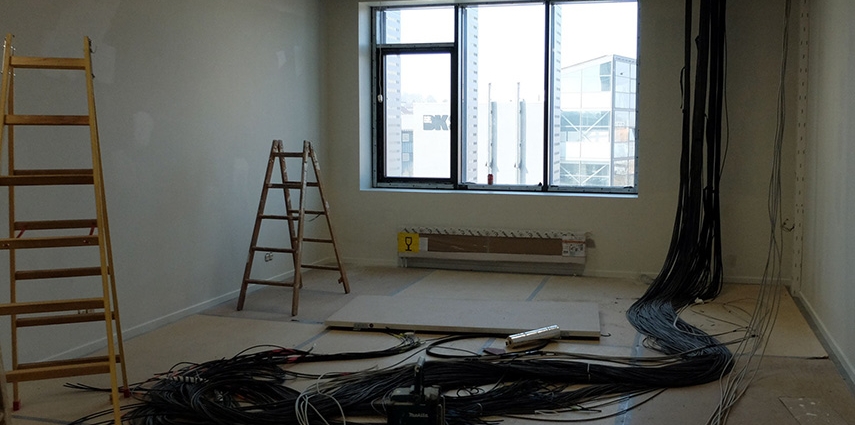

Развернутая в колледже система объемного звука используется как для создания звуковых инсталляций, так и для исследовательской работы. Она построена на базе системы Meyer Sound Spacemap Go, в состав которой вошли громкоговорители UP-4Slim и сабвуферы USW-112XP, установленные по периметру на каждом из этажей фронтальной стороной в центр атриума, громкоговорители UP-4Slim, подвешенные к потолку здания, громкоговорители Ashby-8C, встроенные в потолок окружающих атриум проходов, и 11 сетевых аудиопроцессоров Galileo Galaxy 816, которые размещены в центральной рэковой стойке. Для подключения всех задействованных акустических систем пришлось проложить около 14 км кабелей.
Управление реализованной инсталляцией и перемещение звуковых объектов в пространстве производится на экране планшета iPad с помощью программного обеспечения QLab и Spacemap Go. Несмотря на сложность системы, студентам для начала ее эксплуатации, по словам Ларса Тирсбека, преподавателя Sonic College, достаточно лишь 10-минутной ознакомительной лекции. Все классы, студии и площадки для выступлений колледжа объединены в единую сеть Dante, что позволяет гибко направлять звук из одного помещения в другое через ПО Audinate Dante Domain Manager. Для интеграции в нее центральной системы объемного звука была применена платформа AuviTran AVBx7 с дополнительными картами для конвертации AVB в Dante.
В примыкающем к атриуму открытом театре AV Stouenborg установил выдвижной экран, который засвечивает проектор Epson EB-PU2010B, систему распределения сигналов на основе HDMI-коммутатора Atlona AT-UHD-SW-52ED и 4K-удлинителей AT-AVA0EX70C-BP, а также точечные источники Meyer Sound Ultra-X22XP. В помещении для подготовки контента для вещания была развернута система работы с видео Blackmagic Design на базе плат видеозахвата DeckLink 4K и коммутатора Smart VideoHub с панелью управления Smart ControlPro. Учебные классы получили интерактивные доски с проекторами Epson, дисплеи Sony, потолочные микрофоны Shure, камеры AVer и громкоговорители Meyer Sound. В студиях были задействованы мониторы Genelec и дисплеи Iiyama ProLite.

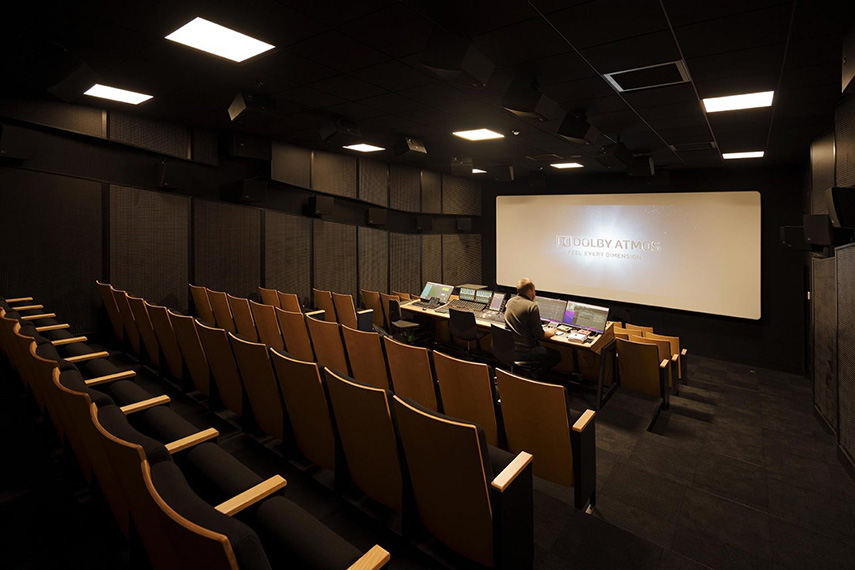

В Dolby Atmos Mastering Suite, помимо системы объемного звука Meyer Sound Cinema и системы для работы с Dolby Atmos, включающей устройства для рендеринга и мастеринга Dolby HE-RMU и RMU, звуковой кинопроцессор CP950a и медиасервер IMS3000, предусмотрен проектор Epson EB-PU2010B и HDMI-коммутатор Atlona AT-UHD-SW-52ED, которые позволяют наглядно демонстрировать студентам рабочие процессы на большом экране. Готовая аудиодорожка вместе с видеорядом могут быть отправлены в расположенный рядом 80-местный кинотеатр, также с системой Meyer Sound Cinema, дополненной лазерным проектором NEC NP-NC1202L.
Отзывы интегратора и заказчика
Комментирует Андерс Йоргенсен, консультант и руководитель проекта в AV Stouenborg:

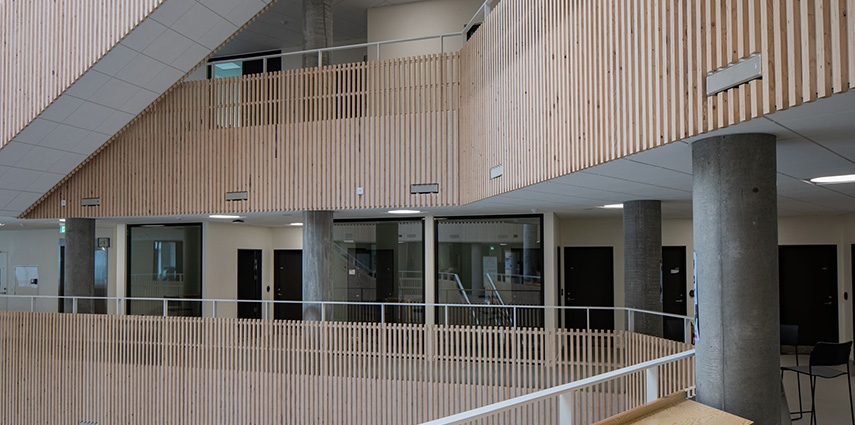

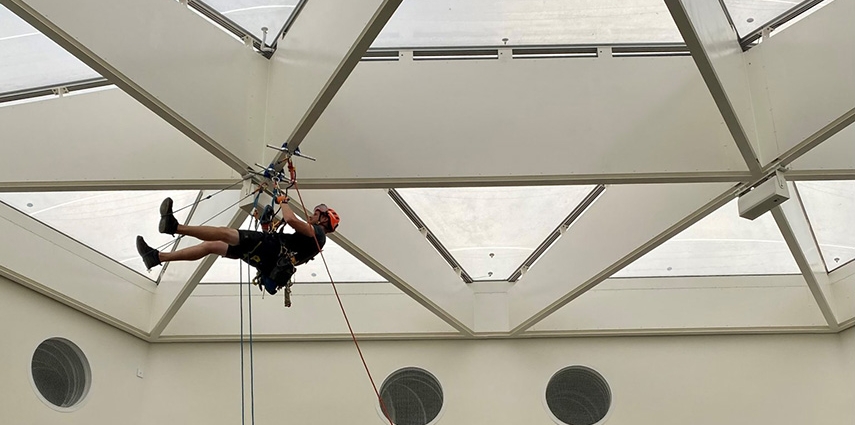

«Система объемного звука в атриуме Sonic College стала крупнейшей инсталляцией на основе Meyer Sound Spacemap Go, которую мы когда-либо реализовывали. Отделка стен колледжа выполнена из плотных деревянных панелей, стали и бетона, что создало ряд сложностей при монтаже. Но самой большой трудностью стала установка громкоговорителей под потолком атриума на высоте около 30 метров, для чего нам пришлось привлечь команду альпинистов».
Дополняет Ларс Тирсбек, преподаватель Sonic College:
«Переезд в строящееся здание позволил нам реализовать техническое оснащение с нуля. Раньше у нас не было сети Dante, теперь же ее появление открыло новые возможности. Например, вы можете свести микс и отправить его для прослушивания в кинотеатр. Это был очень сложный проект. Имея большое количество студий и помещений для выступлений, нам пришлось тщательно подойти к вопросу проектирования, чтобы добиться требуемых акустических свойств и уровня звукоизоляции в каждом из них. Добавляла сложности и многозадачность ряда из них. Но у нас все получилось, и колледж вновь полностью готов к приему новых абитуриентов».
