Исходные данные
Консалтинговая компания Boston Consulting Group поручила интегратору AV Media произвести мультимедийное оснащение своего нового офиса в историческом центре Праги, Чехия. В рамках работы над проектом с бюджетом €350 000 были оборудованы зал-трансформер, множество конференц-залов разного размера и общественная зона.
Реализация проекта

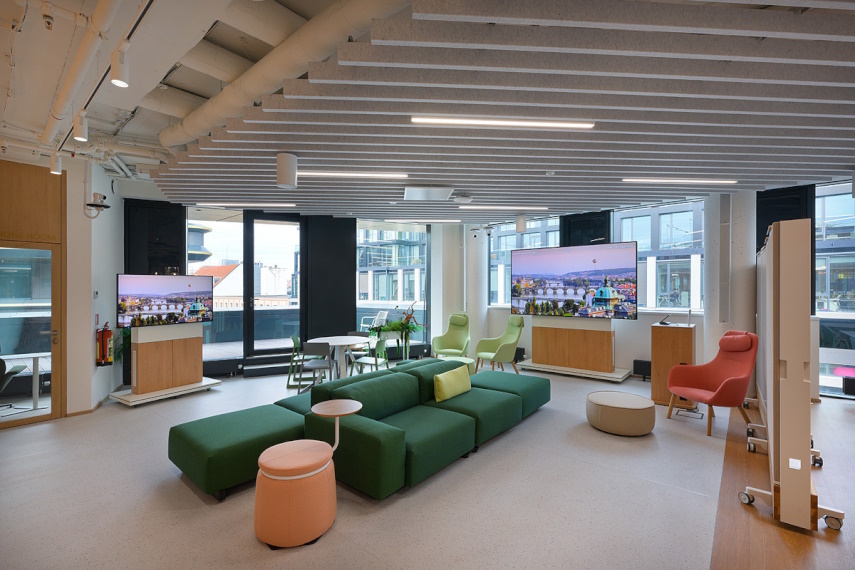

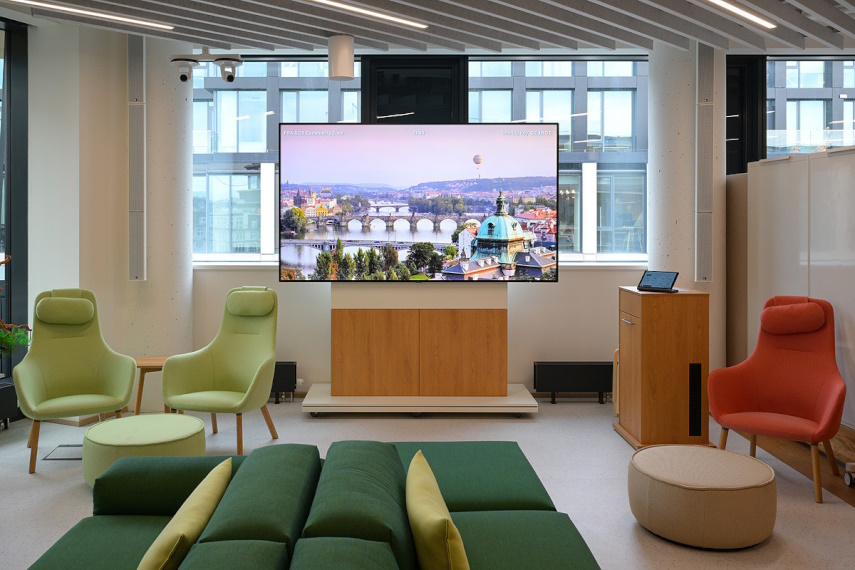

Система видеоотображения общественной зоны, используемой для более неформальных встреч, построена на основе дисплеев NEC V984Q и V754Q, установленных на крепления Chief RXT2. За захват видео выступающих отвечает система из пяти PTZ-камер Crestron PTZ-IP20 с интегрированой функцией отслеживания выступающих, за захват звука – три потолочных микрофона Shure MXA 920, также с автотрекингом, беспроводная микрофонная система Shure ULX-D, проводные микрофоны Shure SM58 и беспроводные микрофоны Catchbox в нестандартных кубических корпусах для сессий вопросов/ответов с участием присутствующих в зале. Система звукоусиления помещения организована на основе громкоговорителей ближнего поля Fohhn LX-10, сабвуферов LS-2 и усилителей MA-4.100.
Все камеры через HDMI/USB-переходники подключены к компьютеру Intel. К нему же через аудиоматрицу подключена аудиосистема. Программное обеспечение Crestron Automate VX в реальном времени анализирует данные об отслеживании, поступающие с камер и микрофонных массивов. Из ПК выходит единственный USB-выход для отправки сигналов в систему видеоконференцсвязи. Такая конфигурация позволяет быстро адаптировать систему аудио- и видеозахвата под формат проходящего в общественной зоне собрания.
Возможность беспроводного вывода контента на экран обеспечивает наличие презентационной системы Barco CX30 ClickShare. Распределение сигналов происходит с помощью системы Crestron NVX. Для построения системы автоматизации был применен управляющий процессор Crestron CP4 с пользовательским интерфейсом, выведенным на кран сенсорной панели TSW 1070.

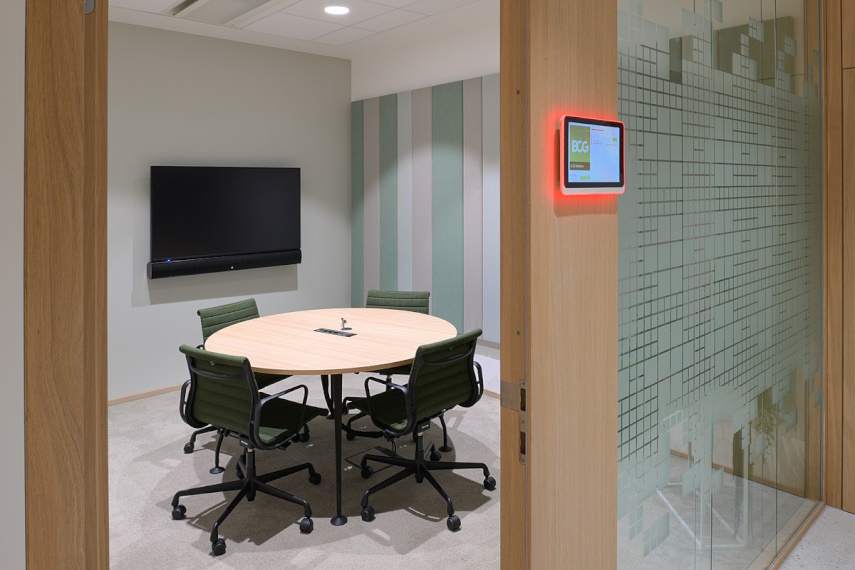

В разнообразных конференц-залах от интегратора требовалось развернуть унифицированный мультимедийный комплекс на базе ВКС-платформы Microsoft Teams, чтобы у сотрудников не возникало вопросов по его эксплуатации. Для демонстрации презентационных материалов и собеседников удаленных встреч в них предусмотрены дисплеи NEC V984Q, M551, M651 или V754Q (зависит от размера комнаты), а для бронирования помещений – тач-панели Crestron.

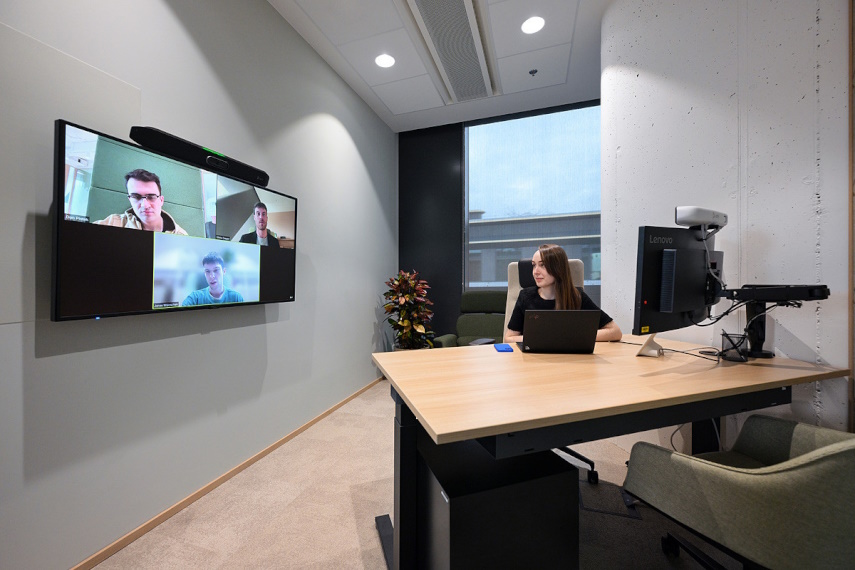

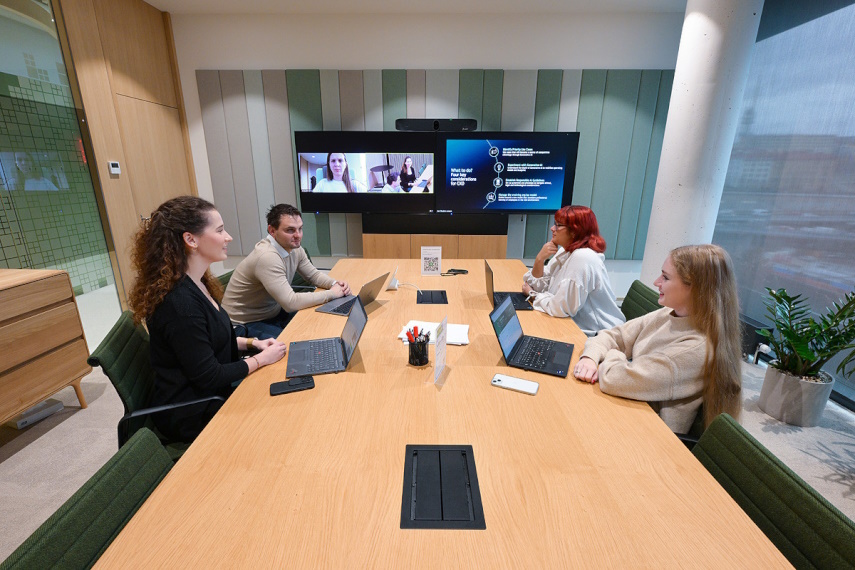

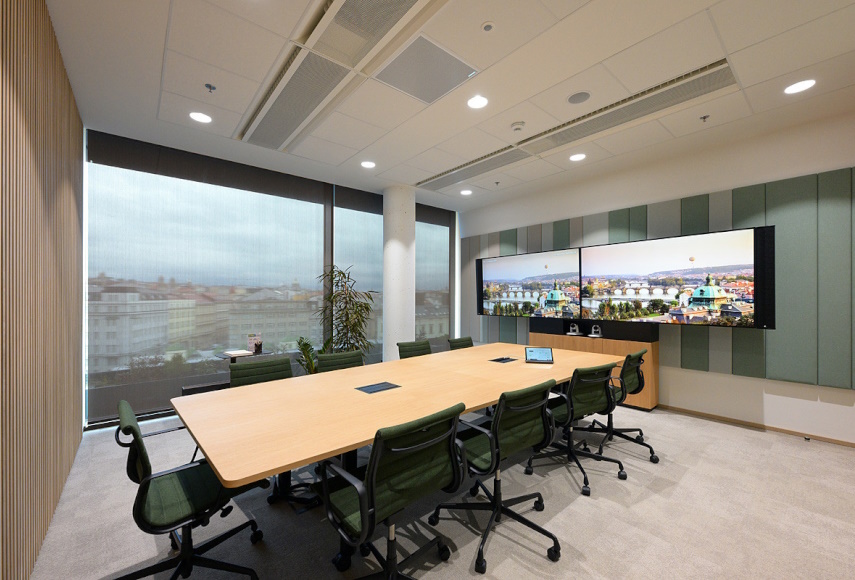

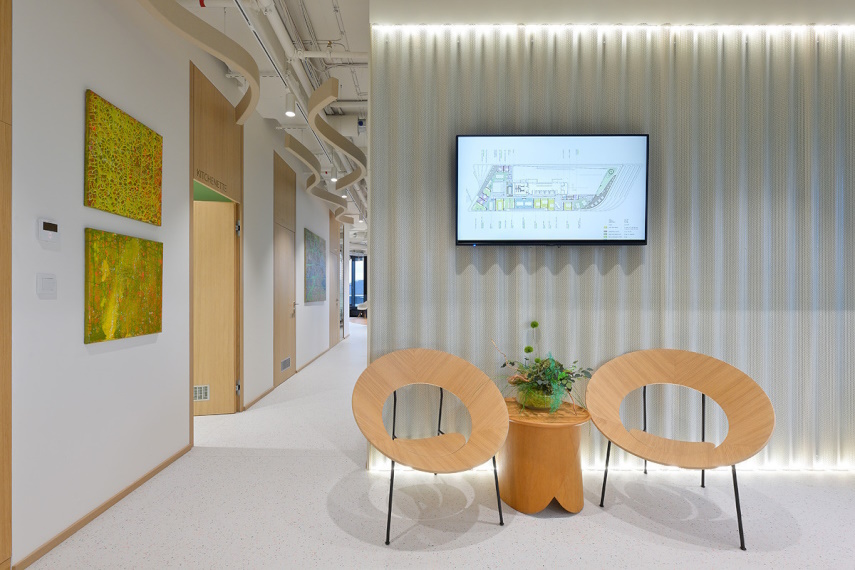

В залах на 4 человека есть также акустические системы Fohhn Scale, четырехканальные цифровые усилители мощности MA-4.100 и док-станция Lenovo USB-C. В помещениях среднего размера – четыре дисплея NEC M651, система видеоконференцсвязи Poly Studio X50 с сенсорной панелью TC8 и док-станция Lenovo USB-C. В больших пространствах установлены два 65-дюймовых дисплея NEC M651 и ВКС-система Poly Studio X50. В приемной были задействованы дисплей NEC M551 и компактный настольный ПК Lenovo ThinkCentre M920x.
Довершило проект оснащение пространства-трансформера на 10 человек, разделяемого на два независимых. В нем есть два дисплея: 65-дюймовый NEC M651 и 75-дюймовый NEC V754Q, две беспроводные презентационные системы Barco CX30 ClickShare, два потолочных микрофона Shure MXA 920, по одному с каждой стороны зала, и DSP-процессоры Biamp Tesira Forté X800 и X1600. Для захвата видео в нем доступна система из трех PTZ-камер Crestron PTZ-IP20, которые работают на весь зал или одну его половину при разделении, и система видеоконференцсвязи Poly Studio X70 с сенсорной панелью Poly TC8, работающая на вторую половину зала.
Отзыв интегратора
Комментирует Мартин Зикмунда, старший консультант по продажам в AV Media:
«Заказчик хотел вовлечь в работу сотрудников с первой минуты, как только они входят в здание. Для этого все технологии должны были быть легкодоступны в любом месте офиса и функционировать без каких-либо сбоев. Мы помогли оптимизировать этот процесс. Изначально проект разрабатывался другой компанией, так что, когда мы подключились к нему, то нам были предоставлены все спецификации материалов, проектная документация и технические чертежи, которые мы модернизировали исходя из актуальных задач клиента. Главной сложностью в реализации стали проблемы с поставками оборудования, но нам удалось их решить и сдать объект в срок, своевременно произведя установку и настройку всех систем. В процессе работы мы получили большую поддержку от руководства и местных поставщиков, что нам, конечно же, очень помогло».
