Исходные данные

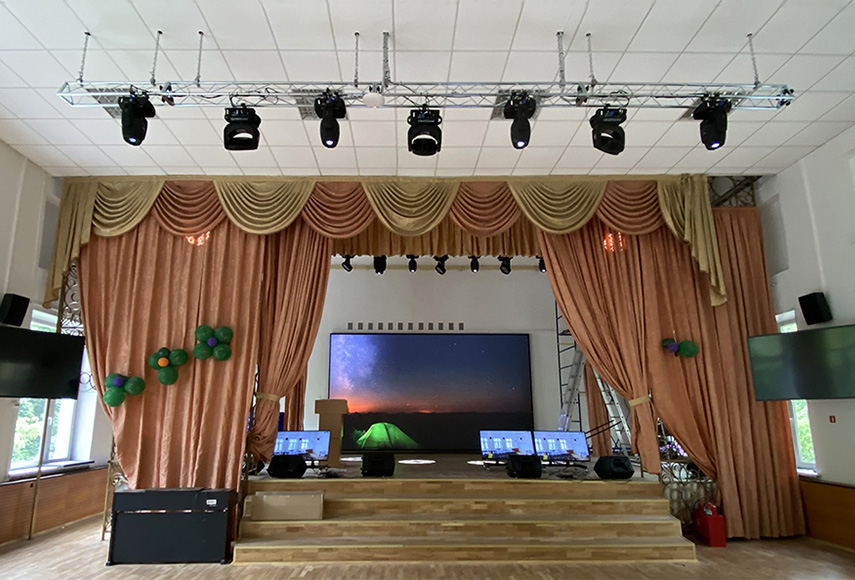

Педагогический колледж №10, расположенный в московском районе Бирюлево, поручил компании «Полимедиа» произвести оснащение аудиовизуальным оборудованием своего актового зала. Для равномерного озвучивания помещения к проекту были привлечены специалисты «АРИС», перед которыми поставили задачу разработать многофункциональную систему звукоусиления, способную работать в двух режимах: конференции и концерта. Также заказчик хотел иметь возможность во время проведения конференций располагать президиум в центре зала и контролировать работу AV-комплекса через систему управления Crestron.
Реализация проекта
В состав системы звукоусиления вошли два активных линейных массива по четыре элемента RCF HDL 10-A в каждом и два подвесных сабвуфера HDL 15-A, которые по причине необходимости иметь свободную сцену для организации там зоны президиума были собраны в единый кластер с топами. Для подвеса HDL 10-A интегратор применил две рамы FL-B HDL 10. Система сценического мониторинга реализована в зале на базе шести точечных источников HD 10-A MK4. В режиме конференции эти громкоговорители задействованы для озвучивания президиума.

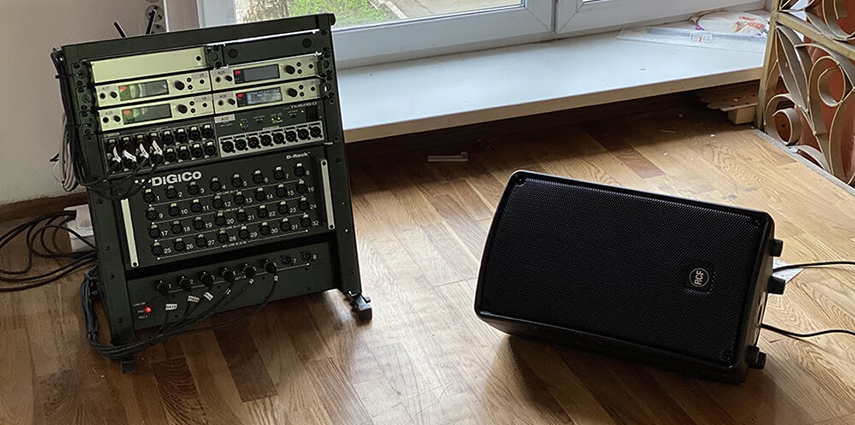

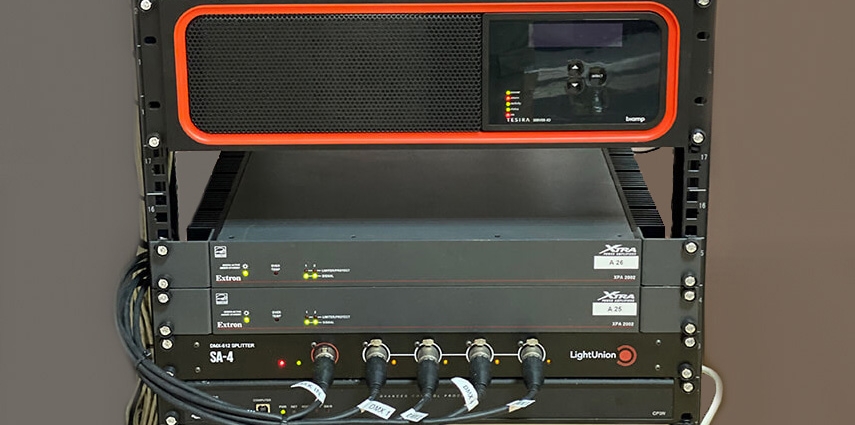

За микширование звука в режиме концерта отвечает пульт DiGiCo S21 (48 каналов, 16 шин) с картой MOD-DMI-DANTE (64 канала Dante). Ввод-вывод сигналов со сцены производится через интерфейсный модуль D-Rack (32 входа, 8 выходов). Система распределения и обработки сигналов в зале построена на базе медиаплатформы Biamp Tesira Server I/O с интерфейсными картами: SIC-4 CK (4 мик/лин входа), SOC-4 (4 мик/лин выхода), SEC-4 CK (4 мик/лин входа с функцией эхоподавления) и DAN-1 (64x64 аудиоканалов по протоколу Dante). Последняя из них используется для передачи сигналов между медиаплатформой в микшером.
