Исходные данные

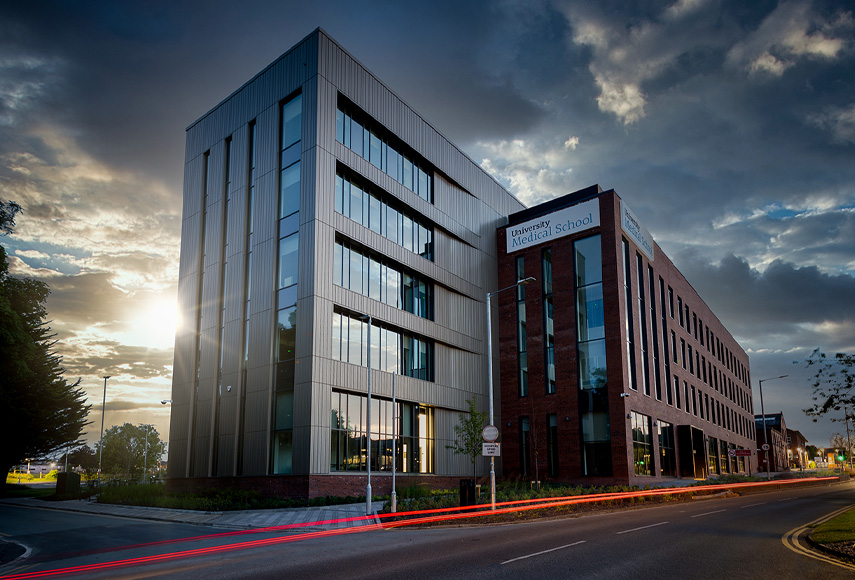

Медицинская школа Университета Большого Манчестера, являющаяся крупнейшей медицинской школой Великобритании, произвела обновление своих мультимедийных систем, в рамках которого учебные пространства были подготовлены к проведению очных и гибридных занятий, а также реализованы системы медицинской симуляции. В результате победы в тендере все работы по модернизации были поручены интегратору Universal AV, а уже он, в свою очередь, взаимодействовал с подрядчиками. Переоборудование помещений прошло с опережением предполагаемых сроков, и уже в этом году школа приняла первых учеников.
Реализация проекта

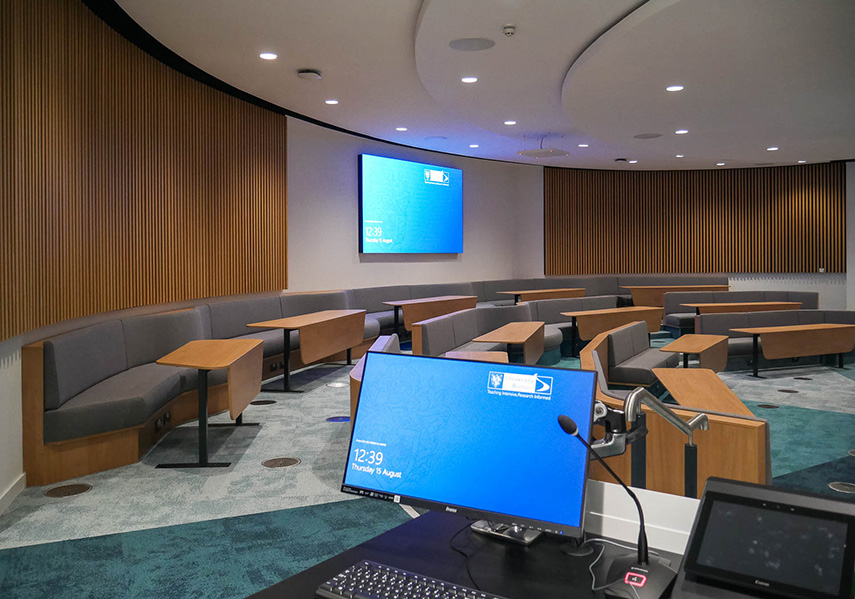

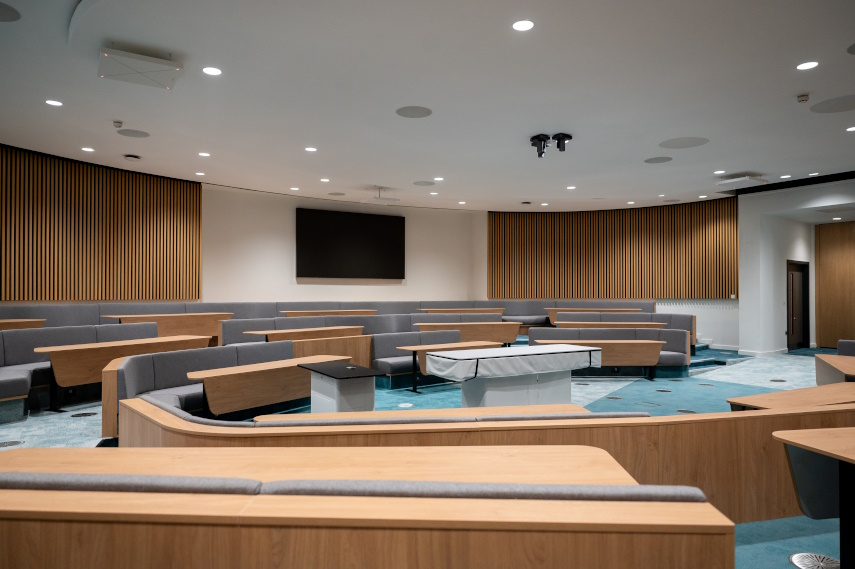

Основой системы видеоотображения лекционного зала стали два светодиодных экрана Hikvision диагональю 136 дюймов. Помимо них, в помещении были установлены кафедры Teammate Educator 3 и Hub 2, а также медицинский стол Anatomage, который подключен к одной из кафедр, что позволяет просматривать цифровые изображения на одном LED-экране или на двух одновременно. В состав системы звукоусиления вошли 12 встраиваемых потолочных громкоговорителей Biamp DX-IC10-W и усилитель Revamp4240T. Для захвата голосов выступающих предусмотрены четыре микрофонных массива Sennheiser TeamConnect Ceiling 2 и беспроводная микрофонная система Sennheiser Speechline. Управление AV-инфраструктурой осуществляет процессор системы автоматизации Extron IPCP Pro 250 xi с пользовательским интерфейсом, выведенным на экран тач-панели TLP Pro 1025M.

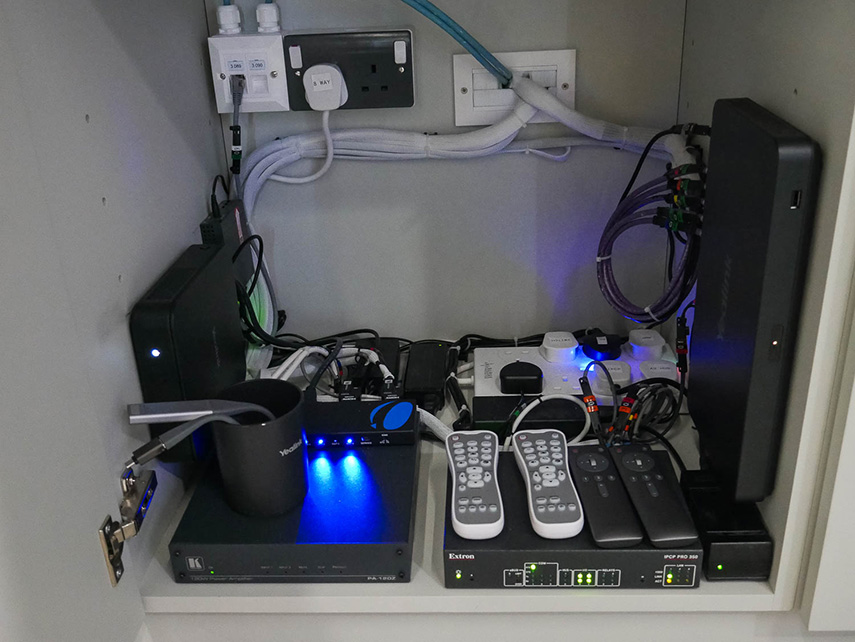

Кроме лекционного зала, в здании есть два типа учебных помещений, каждый со своей унифицированной конфигурацией оборудования. В первом и них для демонстрации обучающих материалов используются лазерный проектор Sony VPL-PHZ51, засвечивающий моторизированный экран Sapphire. Для распределения сигналов применяется матрица Lightware Taurus UCX 4x2, а для подключения источников на кафедре Teammate Hub2 есть интерфейсный лючок Extron CubbyDisplay. Система звукоусиления данного типа помещений включает четыре потолочные акустические системы Biamp DX-IC10-W, усилитель Kramer PA-1202Z и потолочные микрофоны Yealink VCM38. Управляет системой процессор Extron IPCP Pro 250 xi с кнопочным контроллером MLC Plus 100. Для записи лекций доступны PTZ-камера Yealink UVC86 с функцией автотрекинга и конференц-камера Trust Iris.
Во втором типе помещений вместо проекторов задействованы 86-дюймовые интерактивные панели Optoma. Остальные компоненты разработанной конфигурации схожи: кафедра Teammate Hub2, матрица Lightware Taurus UCX 4x2, потолочные громкоговорители Biamp DX-IC10-W и усилитель Kramer PA-120, микрофоны Yealink VCM38, PTZ-камера Yealink UVC86, конференц-камера Trust Iris и процессор Extron IPCP Pro 250 xi с кнопочным контроллером MLC Plus 100.
Зал заседаний получил два экрана с электроприводом Sapphire, изображения на которых формируют два короткофокусных проектора Optoma 4K400ST, систему конференц-связи Yealink MVC960, коммутатор аудио- и видеопериферии Yealink AVHub, две PTZ-камеры с автотрекингом Yealink UVC86, два потолочных микрофона Yealink VCM38, два адаптера беспроводной трансляции контента WPP20, четыре потолочных громкоговорителя Biamp DX-IC10-W с усилителем Kramer PA-120Z, процессор Extron IPCP Pro 350 и тач-панель TLP Pro 1025M.

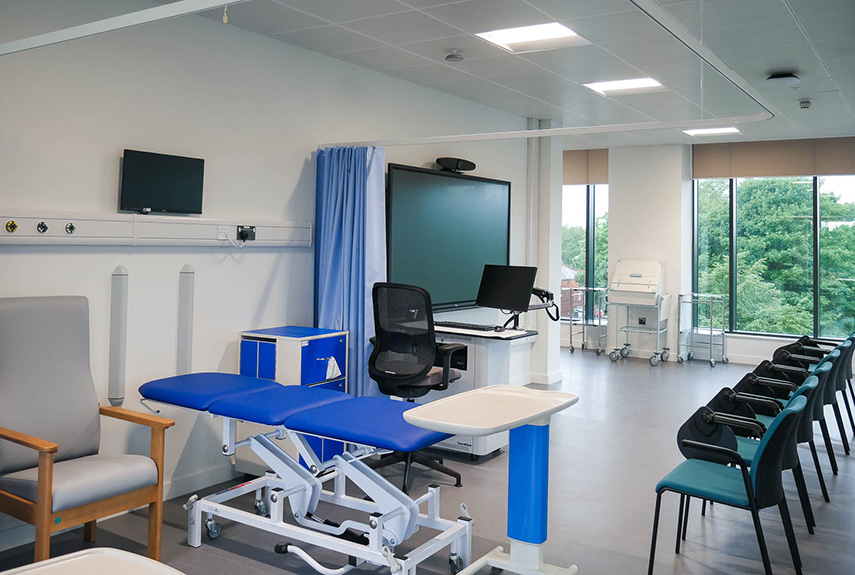

Дополнили оснащение шесть клинических учебных койко-мест Simbulance, из которых ведется прямая трансляция, чтобы другие учащиеся могли наглядно наблюдать за процессом. В них предусмотрены 86-дюймовые интерактивные панели Optoma, кафедра Teammate Hub2 с лючком Extron Cable Cubby, матрица Lightware Taurus UCX 4x2, процессор Extron IPCP Pro 250 xi, контроллер MLC Plus 100 и медицинские камеры Smots.
Отзыв интегратора
Комментирует Ричард Кент, менеджер по работе с клиентами Universal AV:
«Первоначально в лекционном зале планировалось использовать проекцию, но на этапе проектирования стало понятно, что из-за особенностей помещения стоимость подходящей проекционной системы приближается к цене LED-решения, поэтому выбор в итоге пал на него. Два светодиодных экрана, демонстрирующих контент с медицинского стола Anatomage в центре помещения, действительно производят впечатление».
