Исходные данные
ФГБНУ «Росинформагротех» поручило компании IP Video Systems оснастить мультимедийным комплексом оборудования актовый зал и конференц-зал.
Реализация проекта

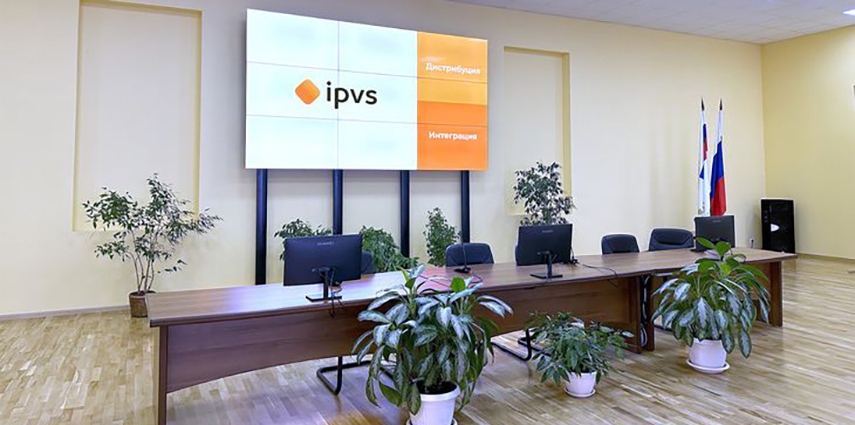

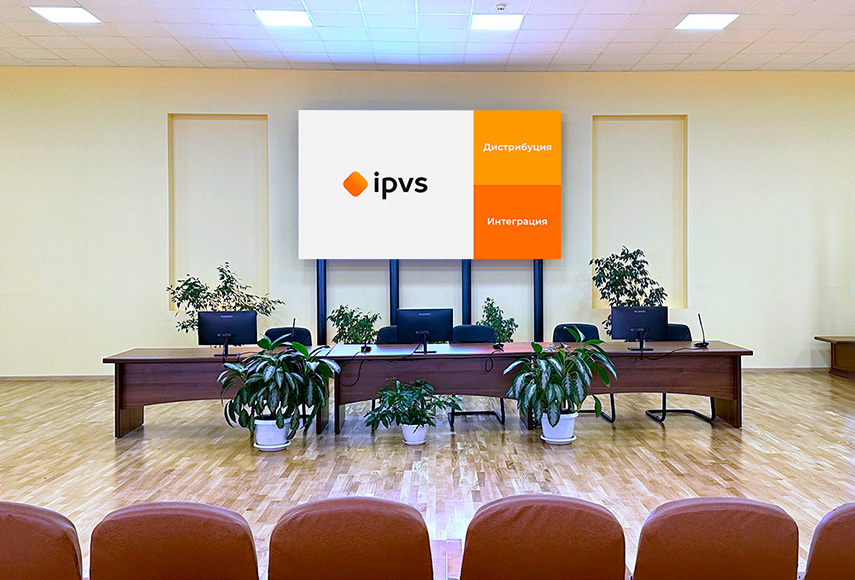

Актовый зал предназначен для проведения мероприятий с большим количеством участников и включает 6 рабочих мест за столом президиума и 126 мест для приглашенных гостей. Его основная система отображения представляет собой видеостену с конфигурацией 3х3, сформированную из панелей Lumien LMW5535LLRU с толщиной межпанельного шва 3,5 мм, которая допускает эксплуатацию в режиме 24/7. Физический размер экрана составляет 3,64 х 2,05 метра. Ввиду невозможности использования настенных кронштейнов для его установки было изготовлено настенно-напольное монтажное решение. Для удлинения HDMI-сигнала от ПК оператора до видеостены интегратор задействовал комплект из передатчика и приемника Prestel EHD-4K100.

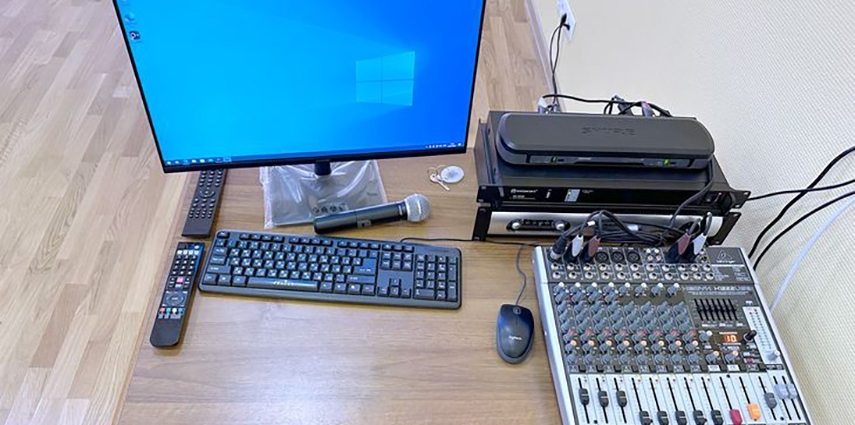

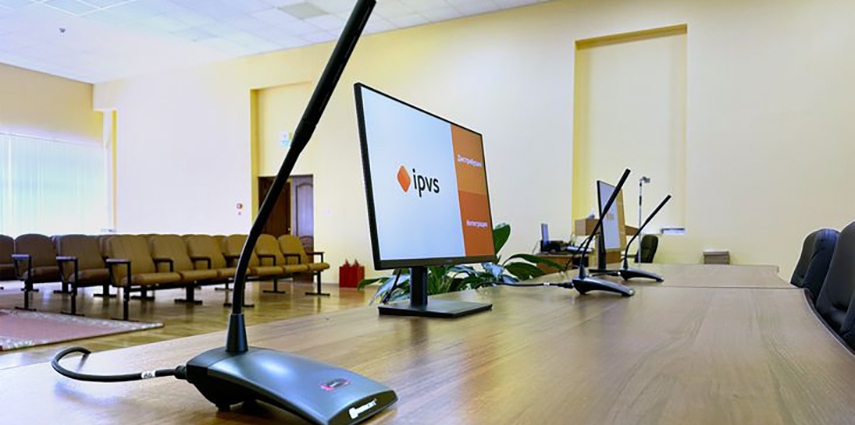

Для дублирования выводимой на основном средстве видеоотображения информации в президиуме предусмотрены мониторы Huawei MateView SE SSN-24. Озвучивание помещения осуществляет система звукоусиления, включающая громкоговорители JBL JRX125, трансляционный усилитель C-Mark MR2450e и микшер BEHRINGER XENYX X1222USB (предоставлены заказчиком). Для усиления речи выступающих за столом президиума предусмотрена конференц-система, включающая центральный контроллер Relacart CS-102M, пульт председателя с кнопкой приоритета CS-102C и пульты делегатов CS-102D. Помимо нее, в помещении используется предоставленная клиентом беспроводная микрофонная система Shure BLX288/PG58.
Дополняет оснащение актового зала PTZ-камера Prestel HD-PTZ820HU3 с функцией автоматического слежения за выступающим, применяемая для съемки общего плана либо крупного плана рабочих мест в президиуме, устройство видеозахвата Lideo HTU-4K и PoE-коммутатор Prestel NS1-4C1-110P-1C1-1F1.

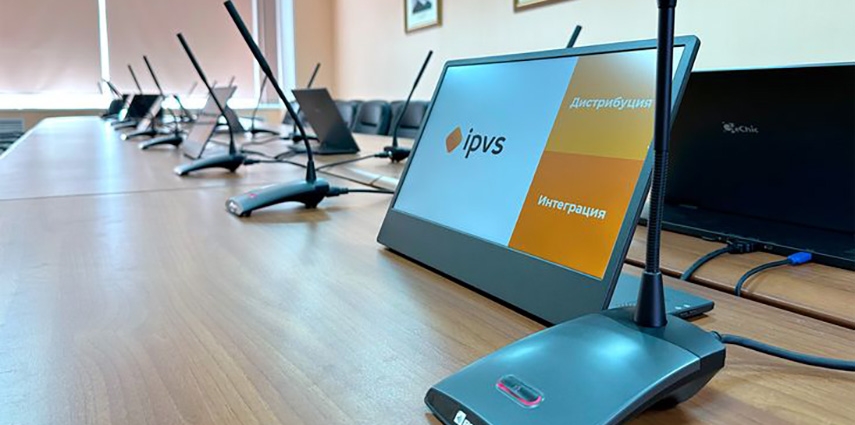

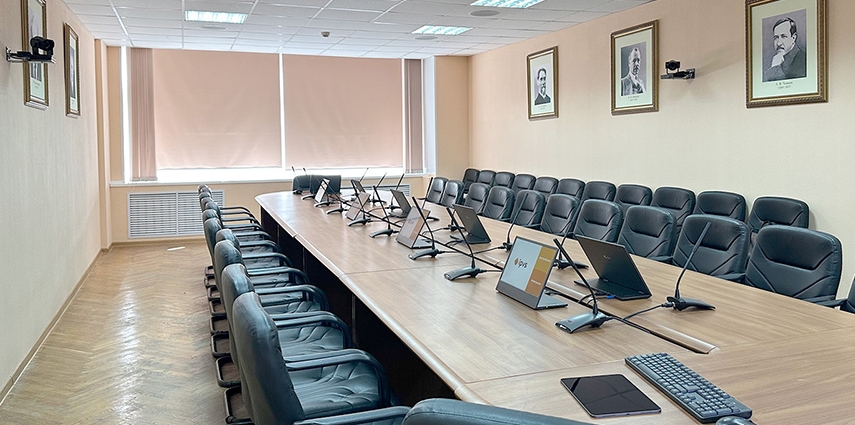

В конференц-зале интегратор установил профессиональную панель Lumien LS7550SDUHD на мобильной стойке WizePro MH100A, выполняющую роль основной системы отображения. Для передачи к ней HDMI-сигнала и сигнала управления от ПК оператора применен комплект из передатчика и приемника Prestel EHD-4K100. Дублирующая система отображения на 17 рабочих мест построена на основе 15,6-дюймовых мониторов GeChic M505E и допускает вывод информации, отличающейся от основного экрана.

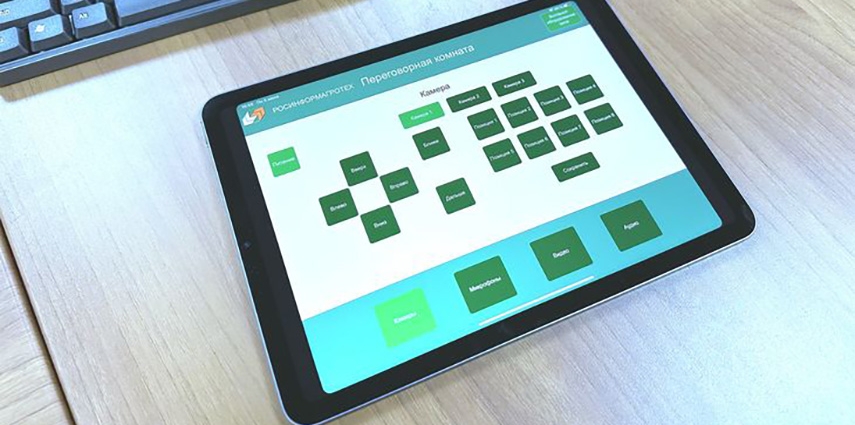

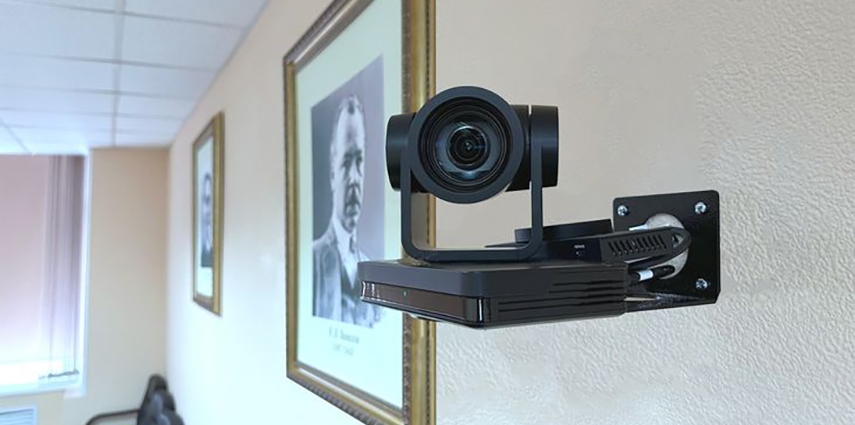

В состав конференц-системы зала вошли центральный контроллер Relacart CS-102M, пульт председателя CS-102C и пульты делегатов CS-102D. Система звукоусиления реализована в помещении с помощью встраиваемых акустических систем C-MARK LH8 и двухканального усилителя C-MARK MR2200e. Для обработки входящих и исходящих аудиоисточников используется DSP-платформа Xilica QR1 с платами расширения. Для съемки выступающих присутствуют три PTZ-камеры Prestel HD-PTZ820HU3 с системой автоматического наведения на активного говорящего. Рабочее место оператора размещено в конференц-зале за столом переговоров и оборудовано планшетом iPad с простым и понятным интерфейсом управления AV-системой.
