Исходные данные
Компания «Анкомп» произвела модернизацию офисного пространства и обеденной зоны блока проектных команд в административном здании «Газпромнефть-Ноябрьскнефтегаз», в результате чего на месте двух конференц-залов были организованы новые многофункциональные пространства с трансформируемыми переговорными помещениями для ведения командной работы, которые органично вписались в единый корпоративный стиль заказчика.
Реализация проекта
Система звукоусиления объекта построена на базе двухполосных встраиваемых акустических систем Ecler IC6CLASS-TR и позволяет независимо управлять громкостью в каждой из зон или централизованно контролировать работу громкоговорителей, объединяя их в группу. Для корректировки акустических характеристик помещения были применены акустические ламели, сетчатый потолок из ПВС, свободновисящие потолки и подвесные акустические панели Ecophon.

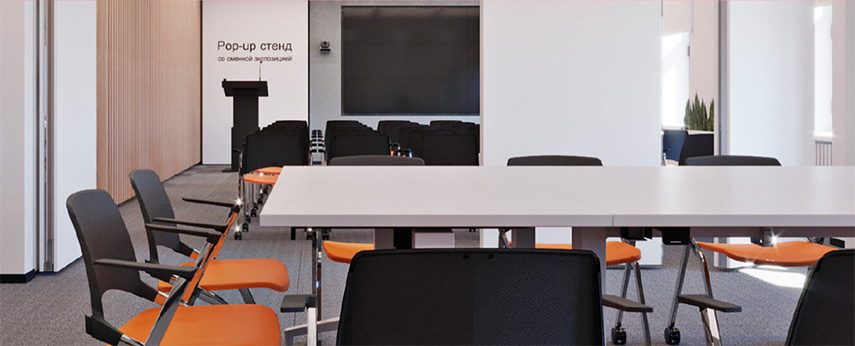

Конференц-зал на 72 человека допускает разделение при помощи перегородки на переговорную вместимостью 12 человек и небольшой конференц-зал вместимостью 30 человек. Переключение системы звукоусиления из режима работы «большой зал» в режим «переговорная + малый зал» происходит автоматически после установки перегородки. Исполнение перегородки из звукопоглащающих материалов предотвращает проникновение нежелательных звуков из одной части трансформируемого зала в другую.

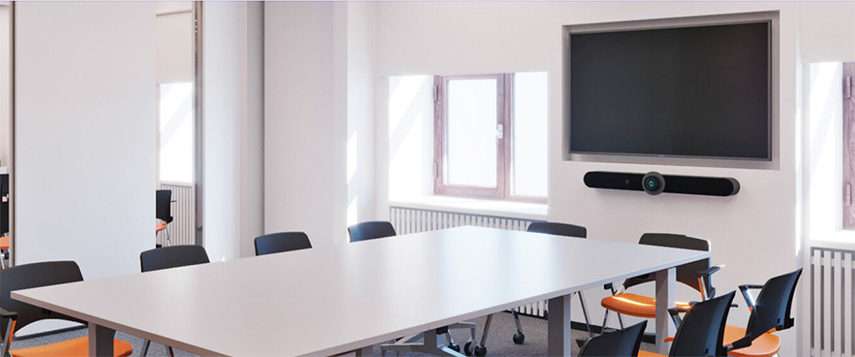

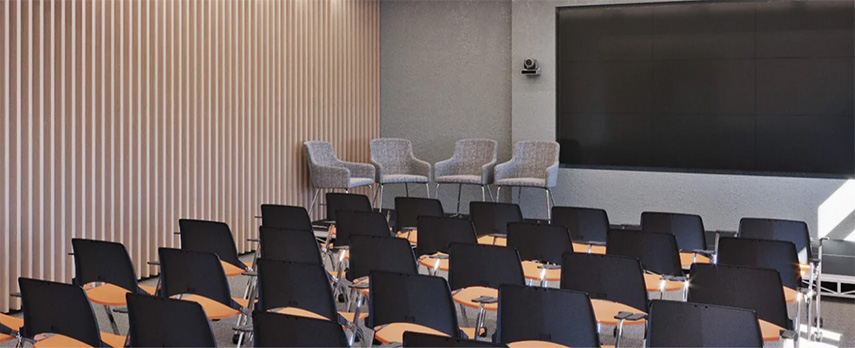

Основным средством отображения помещения является светодиодная видеостена размером 3,05 х 1,715 метров, сформированная из панелей Absen с шагом пикселя 1,58 мм. Дополнительно в зоне переговорной используется интерактивная панель Antouch. Возможность проведения видеотрансляций и записи выступлений реализована на основе PTZ-камеры Antouch VHD-VX60CL-N с разрешением 4K, 20-кратным оптическим зумом и поддержкой NDI, которая способна вести съемку как спикеров на трибуне, так и сидящих в зале. Для захвата голосов выступающих применяется микрофонный массив Shure MXA710W-4FT. Беспроводной вывод контента на общий экран помещения производится черех BYOD-систему Barco ClickShare CХ-20.
Место спикера оборудовано мультимедийной трибуной с сенсорным монитором, микрофонами AKG и моторизованным подъемным механизмом, позволяющим подобрать оптимальную высоту под рост докладчика. С трибуны можно управлять контентом и звуком, а также подключать персональные устройства.
Автоматизация работы мультимедийных и инженерных систем зала реализована на базе контроллера ATEN VK2200, а управление яркостью света, громкостью звука, температурой воздуха и подъемом/спуском штор выведено на экраны планшетов. Для оптимизации потребления энергии настроена функция автоматического включения/отключения освещения.

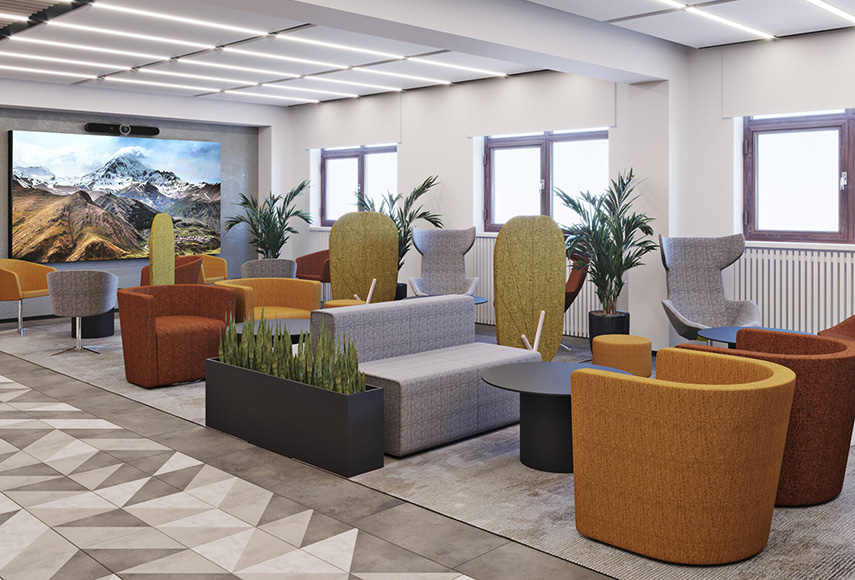

В холле, где предполагается проведение встреч несколькими группами одновременно, предусмотрены зона с акустическими диванами, столом и розетками для подключения пользовательских электронных устройств и зона с видебаром и видеостеной из девяти 55-дюймовых LCD-панелей, работающей в режиме 24/7, около которых размещены стулья и столы, допускающие собрание групп по 2-3 человека или объединение в единое рабочее пространство для видеоконференцсвязи.

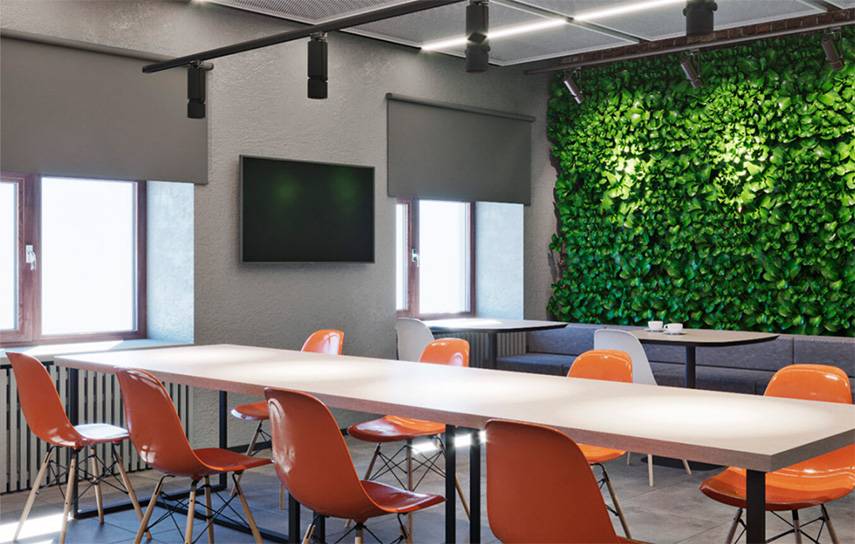

Для вывода меню в обеденной зоне установлена видеостена, а для для демонстрации дополнительной информации – профессиональные панели.
В состав системы распределения сигналов объекта вошли конфигурируемые приемники/передатчики по оптической линии WyreStorm NHD-600-TRXF и управляющий ими центральный контроллер WyreStorm NHD-000-CTL с поддержкой технологии SDVoE.
