Исходные данные
Новый онкологический центр ГУЗ «Тульский областной клинический онкоцентр», предназначенный для организации полного цикла лечения от диагностики до наблюдения, поручил ГК «КОМПЬЮТЕРЫ И СЕТИ» произвести оснащение мультимедийным оборудованием двух конференц-залов. За поставку систем отображения отвечала компания PROFDISPLAY. Заказчик хотел получить укомплектованность объекта современными многофункциональными помещениями для проведения разноформатных мероприятий, при этом их оснащение должно было быть унифицировано для минимизации ЗИП и удобства обслуживания. Дополнительными пожеланиями стали: простота управления, минимальное количество точек отказа, высокая разборчивость речи (учитывая специфику организации) и принципиальное использование программных решений для записи и трансляции.
Реализация проекта

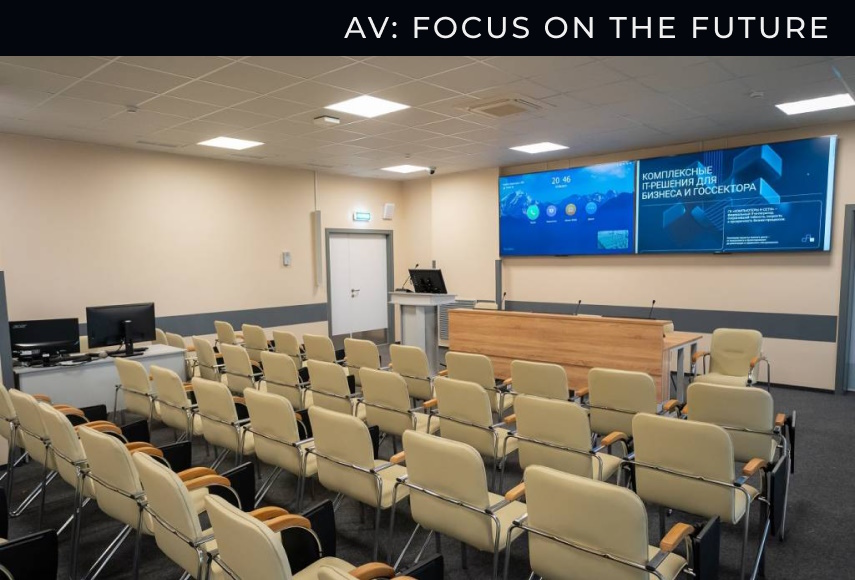

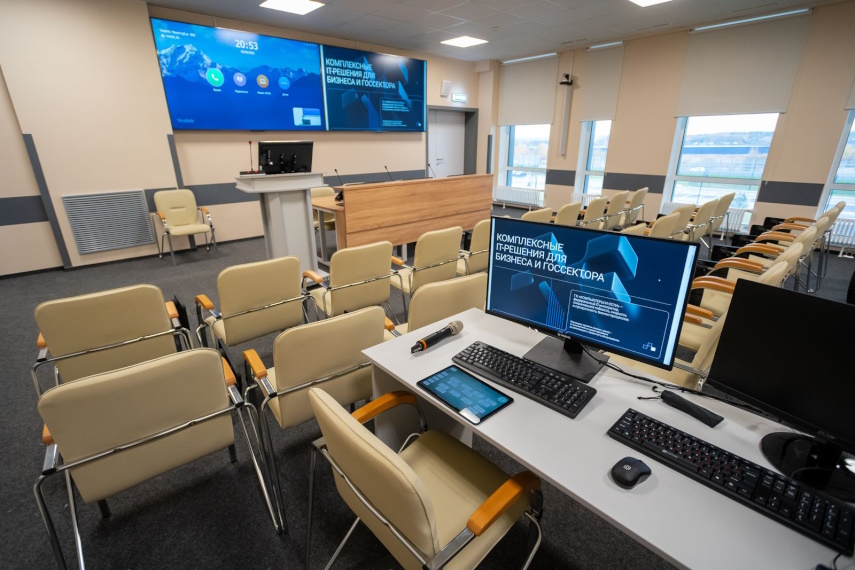

В оснащение каждого из залов входит стандартный набор подсистем: отображения, коммутации, озвучивания, записи мероприятий, интегрированного управления и ВКС. По составу примененного оборудования они являются практически близнецами. Исключением стали средства отображения: светодиодный экран BOE размером 7 х 3,8 метра в большом зале и две профессиональные панели BOE диагональю 98 дюймов – в малом. Примечательно, что это первая в нашей стране инсталляция на базе LED-дисплеев этого бренда.

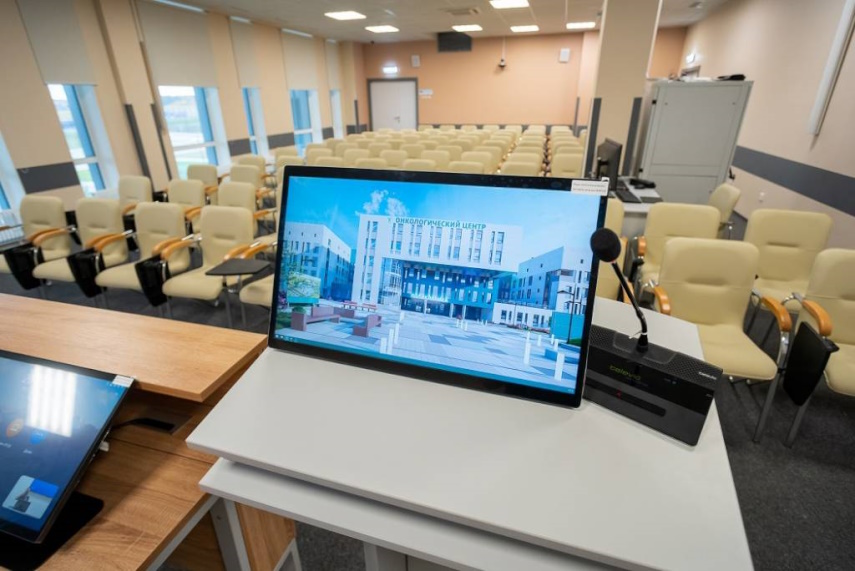

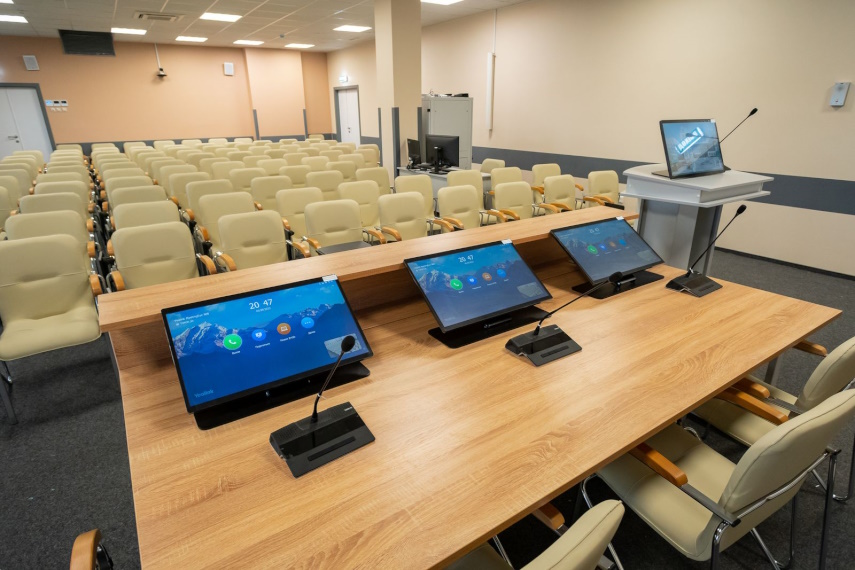

На столе президиума и трибуне были установлены беспроводные пульты конференц-системы Televic Confidea FLEX G4 и сенсорные мониторы Samsung QB24R-T, которые позволяют управлять презентацией, аннотировать контент и акцентировать внимание участников во время дискуссий. Для вывода изображений с мобильных устройств и ноутбуков участников предусмотрена BYOD-система Kramer VIA Connect2. Озвучивание малого зала реализовано с помощью звуковых колонн Biamp COLW101, большого – JBL CBT 100LA-1-WH. Они смогли обеспечить равномерный звук по всей площади с высокой разборчивостью речи, по итогам замеров показав практически минимальные расхождения с расчетной моделью. Во многом эти показатели были достигнуты благодаря ядру подсистемы звукообработки – аудиоплатформе Xilica Solaro FR1.
Возможность выступления из зала обеспечивает микрофонная система MiPRO с двумя ручными передатчиками, двухканальным UHF-приемником и широкополосной антенной. Запись и трансляция мероприятий производится с помощью ПО vMix, для удобства оператора полностью интегрированное в систему управления. Для организации видеоконференций предусмотрена аппаратная платформа для стандартов SIP, H.323 – Yealink ME800, так и подключение к любому программному сервису через презентационный ПК. За съемку выступающих отвечают камеры Telycam TLC-300-IP-20 с 20-кратным оптическим зумом.
Подсистема коммутации построена на современных решениях AV over IP компании Wyrestorm (приемники и передатчики серии 400). Эта архитектура объединила два конференц-зала в единое мультимедийное пространство, предоставив гибкость в управлении и масштабировании системы. ПО vMix и протокол NDI допускают передачу AV-сигналов в операционные или любые другие помещения всего онкоцентра. Использованию для передачи аудиосигналов протокола Dante помогло практически полностью отказаться от аналоговых линий, что повысило надежность и качество звука, а также позволило оперативно и без потерь передавать сигналы между различными устройствами, залами и принимать их из любой другой точки помещения или всего объекта. Поддержка виртуальной матрицы USB обеспечивает интеграцию BYOD-системы, сенсорных дисплеев и презентационных ПК, значительно расширяя интерактивные возможности мультимедийного комплекса, что особенно важно для мероприятий, требующих применения различных устройств и форматов подключения.
Проект обладает значительным потенциалом для расширения функционала и добавления новых систем. Благодаря использованию технологии AV over IP и протокола Dante, помещения могут быть легко масштабированы и превращены в многофункциональные трансформируемые пространства. В будущем возможно добавление дополнительных подсистем, таких как системы автоматического управления освещением или расширение возможностей видеоконференцсвязи, что позволит адаптировать залы под любые нужды заказчика.
Вопрос автоматизации решился с помощью отечественного контроллера системы интегрированного управления RUSCO RCU, который стал «мозгом» всей инсталляции и предоставил простое и интуитивное управление комплексом. Контроль его работы осуществляется оператором с помощью планшета. Интерфейс системы управления спроектирован и реализован специально под заказчика и включает элементы дизайна с цветами и логотипом онкологического центра. Его функционал и расположение элементов корректировались непосредственно после тестирования клиентом и выявления его потребностей и пожеланий.

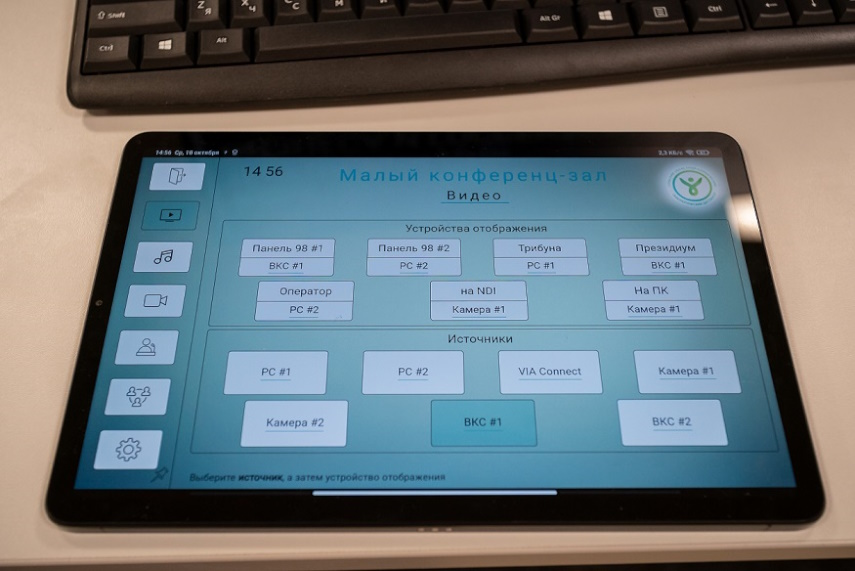

Интерфейс системы управления разделен на подкатегории. В каждой из них пользователь или оператор может контролировать определенный тип оборудования. Во вкладке «коммутация» оператор управляет распределением видеосигналов между источниками и средствами отображения. Во кладке «ВКС» осуществляются вызовы или принимаются звонки на кодеке. Во вкладке «камера» оператор может выбирать камеру, ее поворот или зум, установку или вызов пресетов. Во вкладке «звук» производится контроль уровней звука различных источников. Во вкладке «конференции» есть возможность вручную включать или отключать пульты конгресс-системы и включать или отключать автонаведение камеры по активному пульту участника заседания. В дополнительном меню настроек оператор может более тонко настроить систему под себя, а также выставить расписание включения и выключения зала. Функция автоматизации позволяет с помощью расписания заранее подготовить помещение к мероприятию.
Одной из основных сложностей в работе стала задержка в согласовании, что привело к сильному уменьшению срока реализации проекта и необходимости замены оборудования, которое было недоступно на складах дистрибьюторов и имело очень долгий срок поставки. Вторую сложность представляла акустика в большом зале, где из-за бетонных стен, не покрытых акустическими материалами, возникли проблемы с чрезмерной реверберацией. Это потребовало дополнительной корректировки колонн и процессинга для обеспечения качественного звука. Полностью избавиться от неприятных последствий не удалось, но за счет распределенной архитектуры получилось достичь достаточно высокой разборчивости речи.
