Исходные данные
Московский завод «ФИЗПРИБОР», являющийся разработчиком комплексных аппаратно-программных решений промышленной автоматизации, которые используются на АЭС, поручил компании Smart-AV оснастить «под ключ» многофункциональный конференц-зал площадью 84 м², где проводятся локальные совещания, отраслевые переговоры с заказчиками и партнерами, а также видеоконференции. В центре помещения расположен стол на 22 человека, а вдоль стен - стулья, расширяющие число участников встреч. Реализация из-за строительства и ремонта длилась с апреля 2023 года по апрель 2024 года и включала подбор, закупку, доставку, монтаж оборудования и пусконаладку. Работа интегратора началась с голых стен, поэтому ему было необходимо совместно с дизайнером помещения и подрядчиком по мебели согласовать все необходимые стадии реализации и подготовить проект.
Реализация проекта

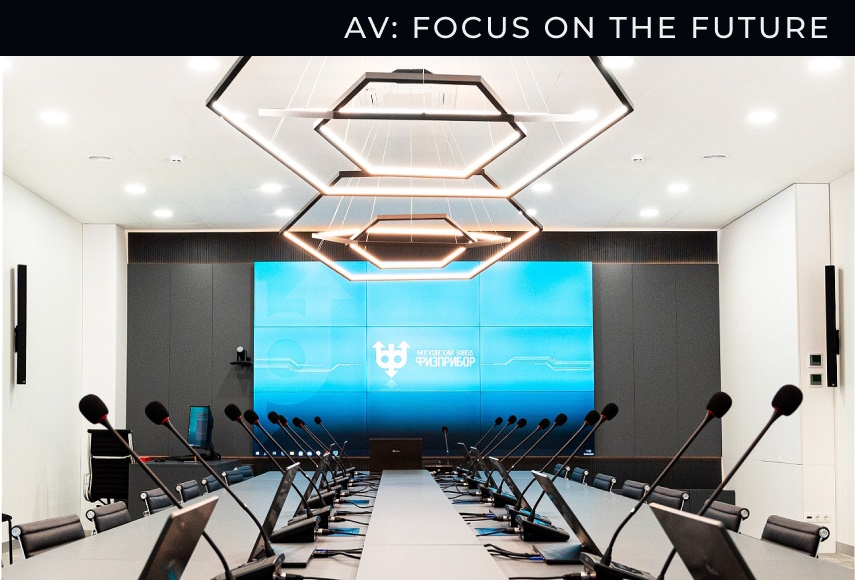

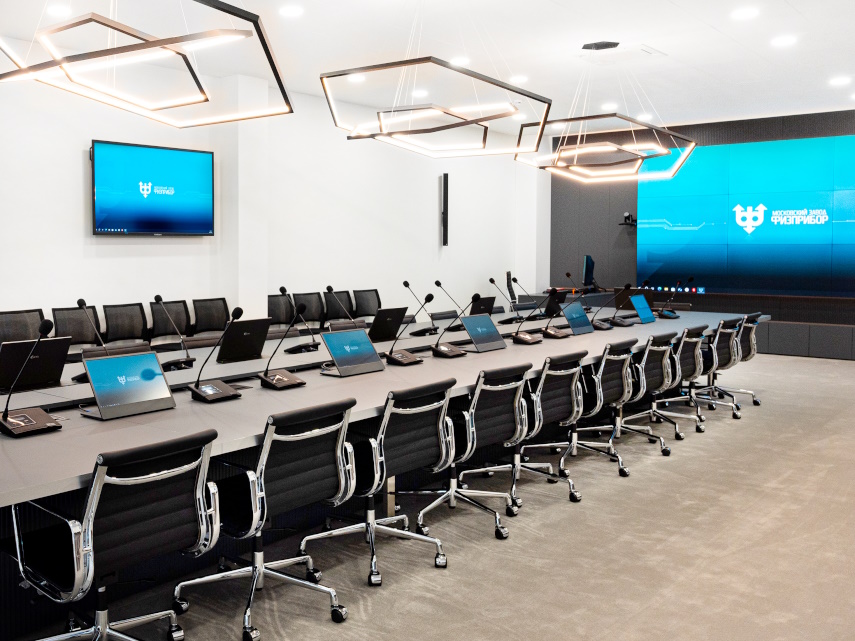

Так как помещение многофункциональное, а значит, число участников может быть различным, при этом располагаться они могут в разных частях конференц-зала, для видеотображения было предложено универсальное решение, просматривать которое было бы комфортно каждому присутствующему, где бы он ни находился. Для людей, сидящих вдоль длинных сторон стола, предусмотрена видеостена (конфигурация 3 х 3) с настенным каркасом, сформированная из девяти 55-дюймовых панелей PK555FFLN с межпанельным швом 0,88 см. Она гармонично вписана в интерьер – так, что ни в полу, ни в потолке нет кабелей, креплений или дополнительного оборудования.

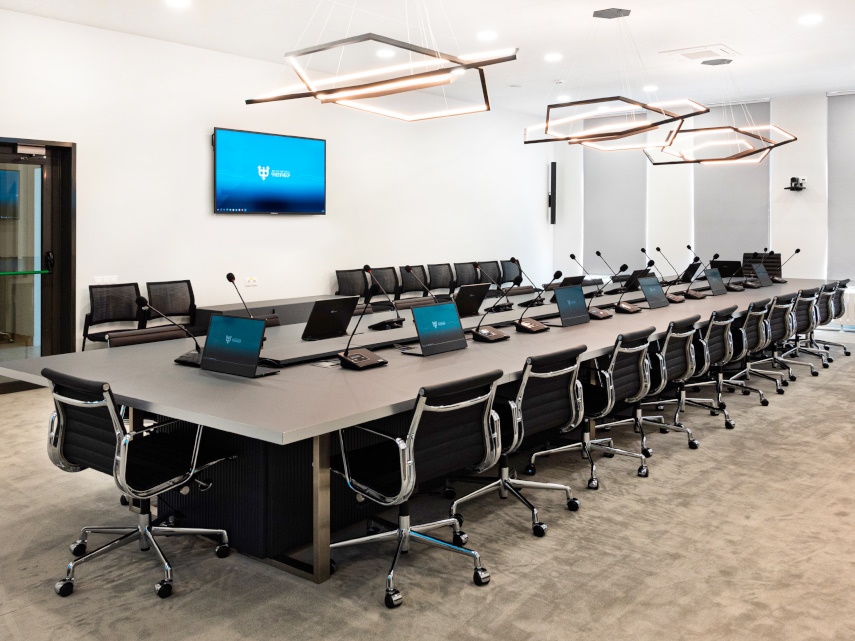

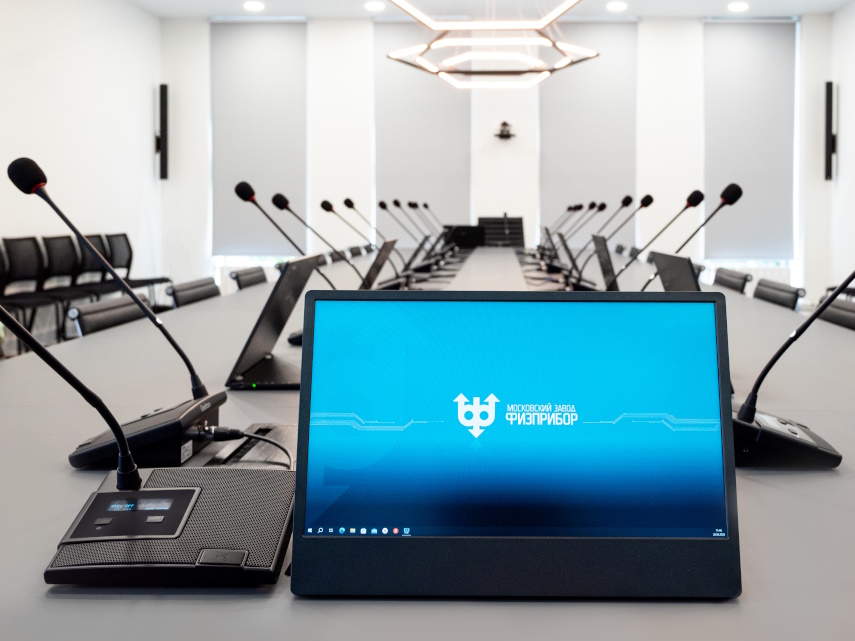

Для участников на посадочных местах вдоль стен или в торцевых частях стола есть два дублирующих телевизора LK-65UL2SX на стенах. Чтобы было удобно смотреть презентации с цифрами и графиками, на столе предусмотрены 12 портативных мониторов GeChic M505E. В ходе ВКС на видеостене, телевизорах и мониторах транслируется изображение от удаленных собеседников. Во время локальных мероприятий – презентации и документы докладчиков.

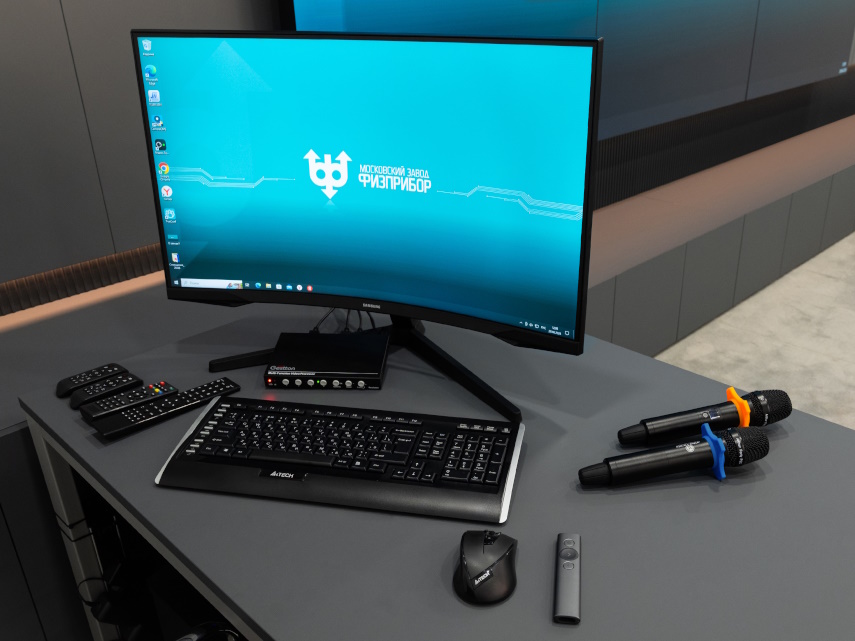

Из за того, что обычная лазерная указка не отражается на матрице видеостены, для выступающего у центрального средства отображения добавлен презентер Logitech Spotlight. Он повторяет курсор мыши, позволяя обращать внимание на нужные части документа или слайда во время презентации. В ближайшее время планируется дополнить инсталляцию системой для беспроводной работы с BYOD-устройствами Barco. Возможность подключения этой системы уже реализована.

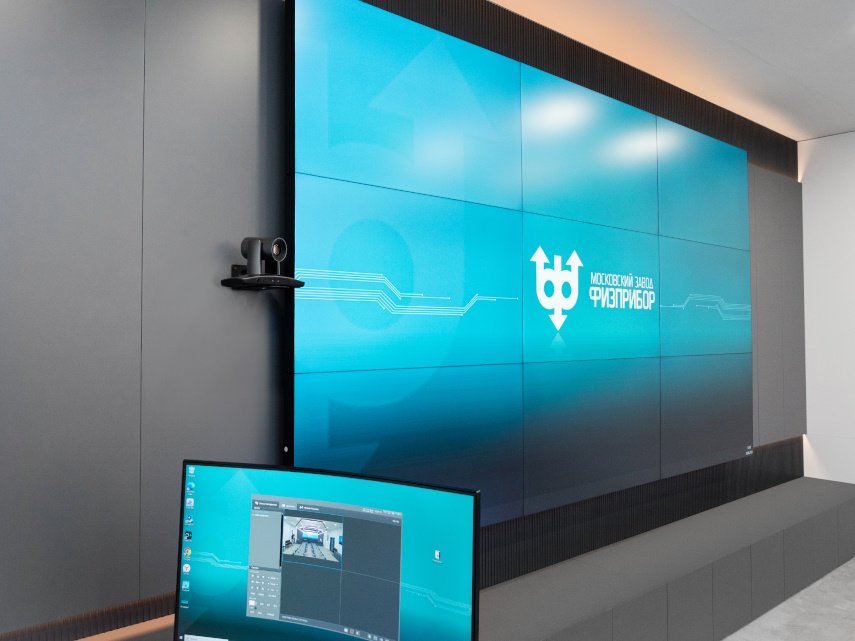

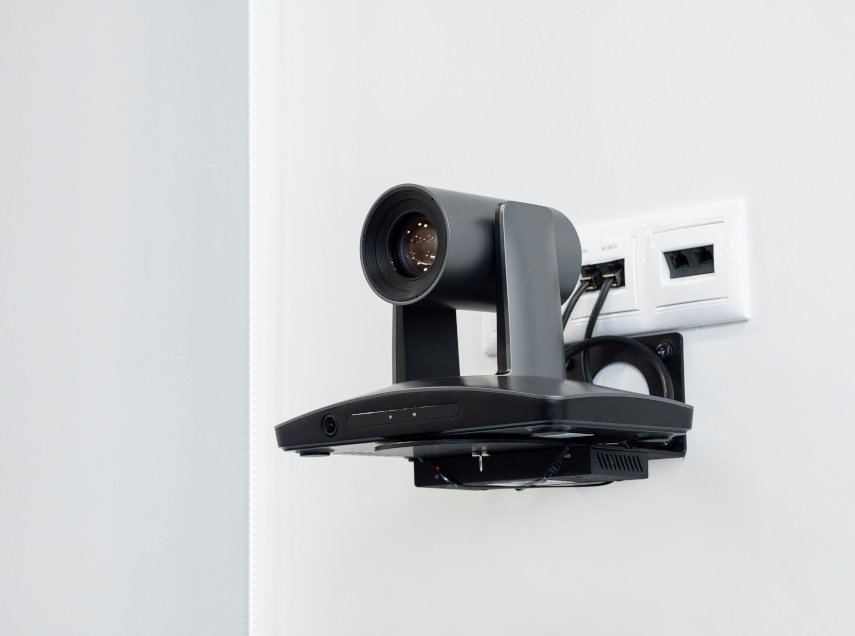

Для захвата видео в конференц-зале применены две камеры SmartCam А20L, установленные друг напротив друга. Первая их них расположена над видеостеной и направлена на участников конференции. Она может снимать общий план или в режиме лектора наводиться на говорящего человека, вне зависимости от того, где он расположился – за столом или у стены. Дополнительно настроен пресет наведения на генерального директора, который сидит с торца стола – напротив видеостены. Вторая камера направлена на саму видеостену. Она тоже дает общий план, но с другой стороны помещения.
Для удобства использования есть несколько сценариев и пресеты для них. Первый – камера снимает только видеостену, транслируя с нее изображение, второй – захват лектора, который выступает, стоя возле видеостены. В этом случае камера снимает докладчика крупно. Видеостена в кадр не попадает, а презентация у участников ВКС выводится на экран. Чтобы запитать камеры с поддержкой POE, используется неуправляемый коммутатор TP-Link tl-sf1008p, подключенный к ним витой парой.
Для захвата и трансляции звука в зале задействована конгресс-система, усиливающая голоса участников за столом при ВКС или локальных совещаниях. Она состоит из центрального блока Gestton EG-6620M, проводного микрофонного пульта председателя EG-6620C и 22 проводных микрофонных пультов делегатов EG-6620D. Так как один центральный блок поддерживает подключение до 100 микрофонных пультов, то в дальнейшем при необходимости конгресс-система может быть масштабирована. Для захвата голосов участников, расположившихся на посадочных местах у стены, применена UHF-радиосистема ARTHUR FORTY U-9300C с двумя ручными микрофонами.

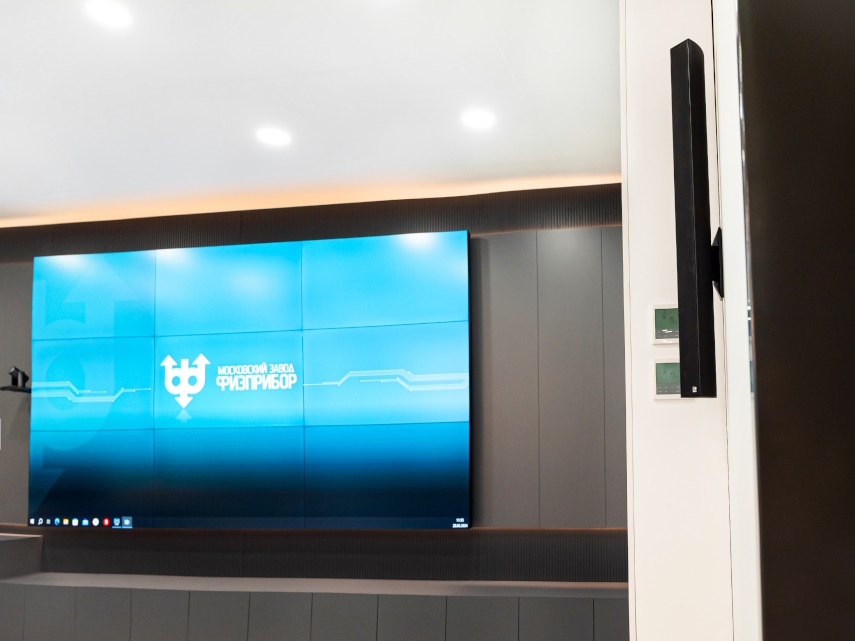

Вывод звука при ВКС осуществляется с помощью четырех широкополосных звуковых колонн AUDAC KYRA12/B, которые за счет узкой конструкции, высоты всего 1 метр и элегантного корпуса из алюминия отлично вписались в интерьер. Они имеют пассивное исполнение, поэтому подключены к усилителю AUDAC EPA252. Для распределения аудиосигналов используется аудиопроцессор S-Track Tiger 88N с матрицей на 8 входов и 8 выходов. Избыточное количество портов позволяет заказчику в дальнейшем масштабировать систему. Для управления аудиоматрицей есть приложение для операционной системы Windows. Альтернативным вариантом является веб-интерфейс в браузере с ограниченной возможностью регулировки фейдеров по каналам.
Система распределения сигналов включает бесподрывный видеокоммутатор Gestton EG-6600K, обеспечивающий плавное переключение с одной камеры на другую без черного экрана. Сигнал с коммутатора, не имеющего USB-выхода, выводится в компьютер оператора, с которого запускаются все видеоконференции, через плату захвата Magewell USB Capture HDMI Plus. В нее же поступает звук с аудиопроцессора.
В инсталляции очень много получателей HDMI-сигналов, отправляемых с ПК (видеостена, два дублирующих телевизора и 12 мониторов, объединенных в цепь по 4 штуки). Чтобы забрать сигнал с ПК и отдать его всем получателям, задействован HDMI-разветвитель Prestel SP-H2-116 (1 х 16). С него сигнал уходит на два дублирующих телевизора и мониторы. Помимо этого, один из сигналов отправляется на второй такой же разветвитель, размещенный рядом с видеостеной, а с него распределяется на 9 панелей. Для передачи HDMI-сигналов витой парой от двух камер до двух дублирующих телевизоров и мониторов GeChik применяются HDBaseT-передатчики/приемники Prestel EHD-4K100.
Все коммуникации спрятаны при помощи закладных конструкций. Витая пара идет от двух камер к двум дублирующим телевизорам и мониторам под столом. С рабочего места оператора под стол проходит кабель, спрятанный в пол. На этапе ремонта помещения для кабеля была сделана штроба. Для серверного оборудования есть отдельный телекоммуникационный шкаф с оптимальными вентиляционными условиями, встроенный в мебельную инфраструктуру, благодаря чему он не бросается в глаза.
