Исходные данные
Свердловский областной фонд поддержки предпринимательства поручил ООО «БЛС» произвести мультимедийное оснащение конференц-зала в Поликлинике №3 Центральной городской клинической больницы №6, который используется для проведения различных мероприятий медицинского и административного характера, включая конференции, доклады, собрания и праздничные события.
Перед интегратором были поставлены задачи по озвучиванию помещения, реализации в нем возможности организации сеансов видеоконференцсвязи, внедрению системы видеоотображения, позволяющей демонстрировать информацию всем участникам, независимо от их местоположения, обеспечению гибкости и удобства управления развернутыми системами и их интеграции в существующую инфраструктуру клиники. Важным требование стала также необходимость установки оборудования с сохранением эстетического вида зала.
В рамках проекта специалисты ООО «БЛС» осуществили оценку существующей инфраструктуры, разработку плана интеграции, подбор компонентов, их поставку, монтаж и пусконаладочные работы.
Реализация проекта
Мультимедийный комплекс конференц-зала включает в себя системы видеоотображения, звукоусиления, видеоконференцсвязи и управления, интегрированные в единую инфраструктуру, и поддерживает разнообразные сценарии использования, позволяя проводить мероприятия различного масштаба.

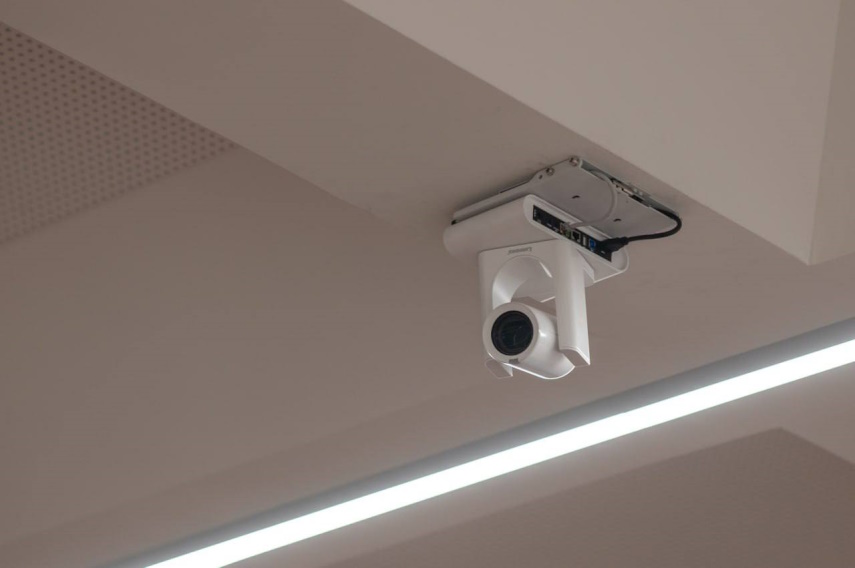

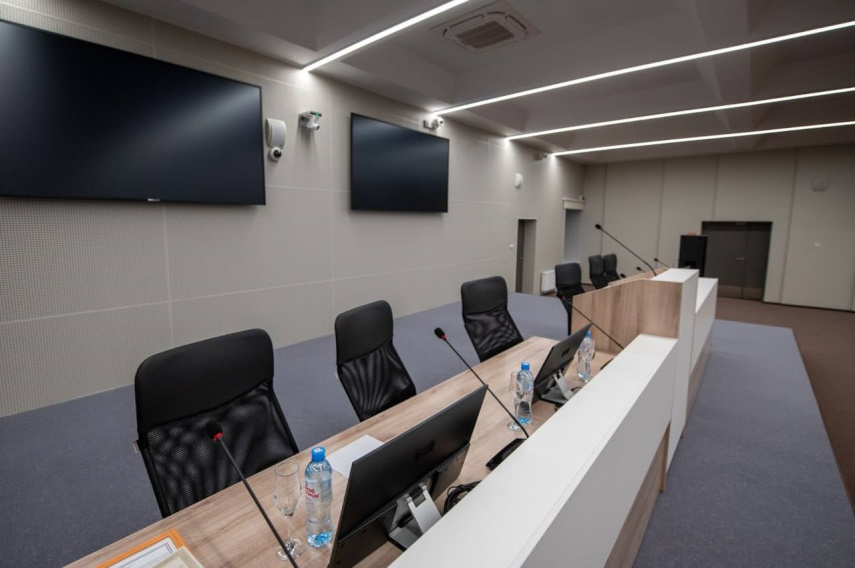

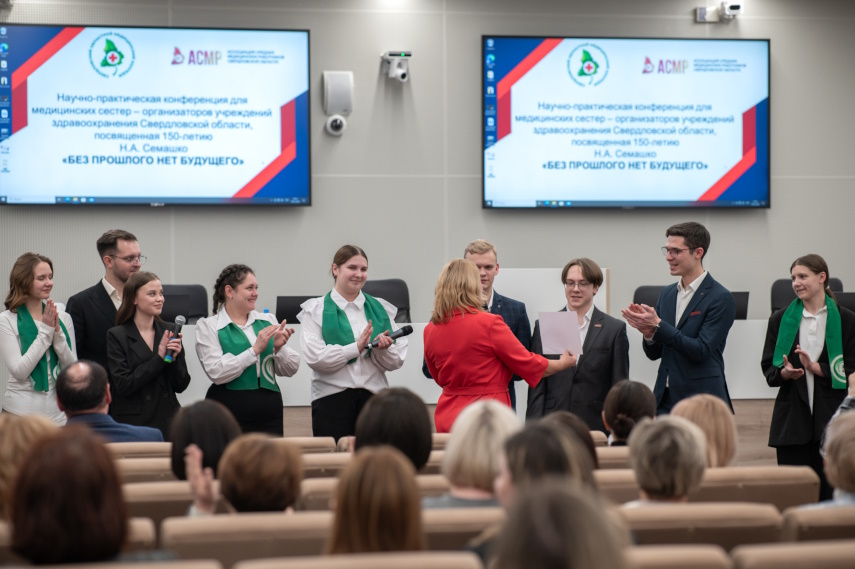

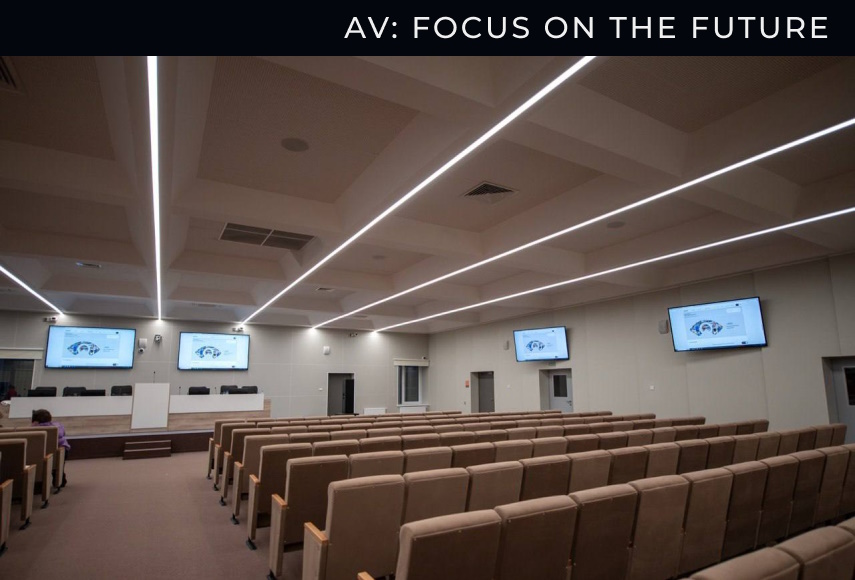

В состав системы видеоотображения вошли: два основных дисплея EliteBoard LK-98US1AX с диагональю 98 дюймов и яркостью 500 кд/м², установленные на фронтальной стене, четыре 75-дюймовых дублирующих информационных дисплея EliteBoard LK-75US1AX, размещенные с помощью наклонно-поворотных кронштейнов на боковых стенах, четыре 17,3-дюймовых сенсорных монитора Prestel MC-18 для президиума и четыре монитора Philips 245E1S диагональю 23,8 дюймов для оператора. Для видеоконференций и записи событий предусмотрены четыре PTZ-камеры Lumens VC-TR60 W.

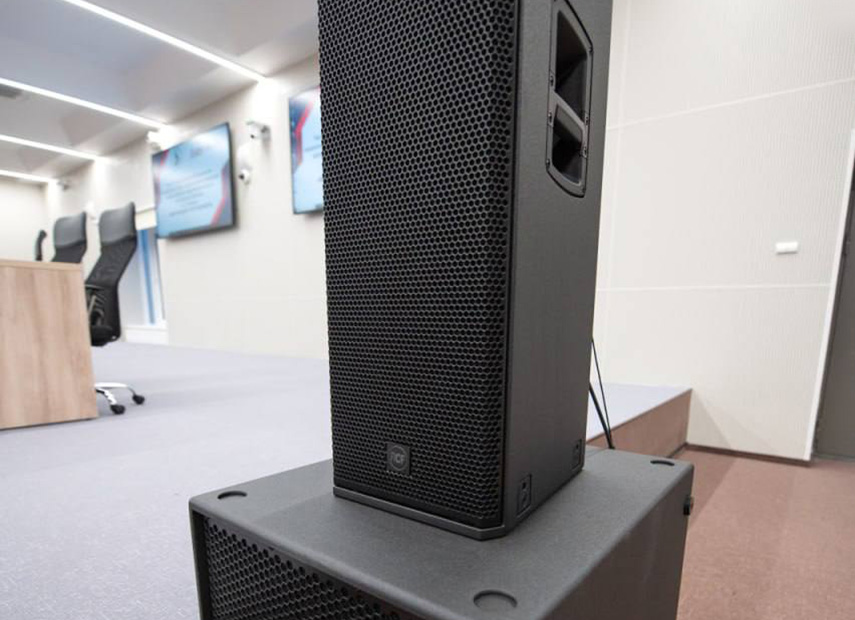

Система звукоусиления помещения включает фронтальную мобильную систему для громких мероприятий (громкоговорители RCF NXL 44-A MK2 + сабвуфер SUB 9004-AS) и систему распределенного звука для рабочих мероприятий (встраиваемые громкоговорители CVGAUDIO TXR808 + усилитель DX-4200). Чтобы устранить в зале эхо и повысить разборчивость звука, в нем была проведена электроакустическая корректировка.

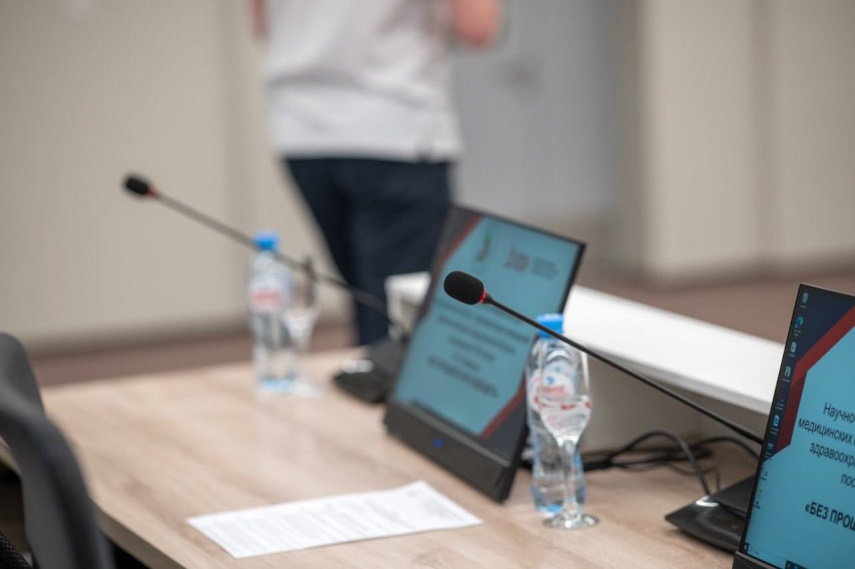

Для комфортного выступления участников встреч есть конференц-система Televic D-Cerno CUR, состоящая из центрального блока и пультов D-Cerno DL и D-Cerno CL, которые расположены на столах президиума, а для воспроизведения голосовых сообщений из любой точки помещения – радиосистемы Октава OWS-U1200H и OWS-U1200HD01L01 plus.
Система видеокоммутации объекта построена на основе оборудования WyreStorm, BlackmagicDesign, Протей и ATEN, аудиокоммутации – Biamp. Система управления базируется на программно-аппаратном комплексе iRidium (сервер i3prо-hss + фирменное программное обеспечение) и тач-панели P8, куда выведен интуитивно понятный интерфейс, позволяющий оператору гибко настраивать и конфигурировать все развернутые системы.
Система автоматизации способна производить настройку оборудования, корректировку уровней звука и параметров видео и мониторинг работоспособности с возможностью удаленной диагностики и устранения неисправностей. Быстро переключаться между настройками помогают предустановленные сценарии для различных типов мероприятий.
Для обеспечения устойчивости к отказам было проведено внедрение резервных компонентов и дублирование ключевых элементов, а для выявления и устранения возможных проблем перед вводом в эксплуатацию – комплексное тестирование всех систем совместно с заказчиком. Интеграция с существующей инфраструктурой объекта включала адаптацию электропроводки, прокладку новых кабельных трасс и обеспечение совместимости с существующими техническими решениями.
