Исходные данные
ООО «ГЕРС Технолоджи», разрабатывающее и производящее оборудование для инженерного сопровождения строительства нефтяных и газовых скважин, поручило компании Smart-AV оснастить под ключ мультимедийными системами три помещения: кабинет руководителей, конференц-зал и малую переговорную. В рамках проекта интегратор выполнил проектирование, подбор технических решений, доставку, монтаж и пусконаладочные работы. Все это делалось с нуля в только что построенном заводе.
Реализация проекта
Кабинет руководителей площадью 35 м² рассчитан на двух человек – генерального директора компании и директора филиала. Они работают в одном помещении, регулярно проводят ВКС (каждый для своих задач), а их рабочие места оборудованы за единым большим столом. От клиента был запрос на то, чтобы переключать видеобар и ТВ между двумя компьютерами (можно выбрать кто будет пользоваться им в данный момент). Чтобы начать конференцию, руководителю достаточно нажать кнопку на док-станции. За две секунды его компьютер подключается к оборудованию для ВКС, и можно начинать. Аналогичный алгоритм реализован и для второго руководителя.

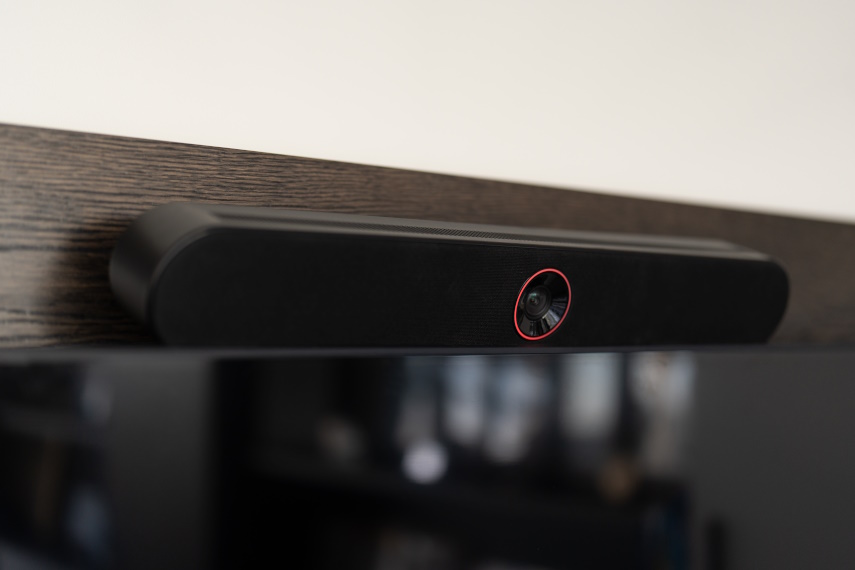

Для захвата изображения и звука используется видеобар «все в одном» SmartCam V1. Встроенная в него камера снимает видео с разрешением 4К, и имеет широкий угол обзора (110⁰ по горизонтали), за счет чего нет нужды вручную направлять ее каждый раз на того, кто проводит ВКС. Чтобы велась съемка только того руководителя, который участвует в конференции, можно кадрировать изображение или включить автонаведение на говорящего. Массив из четырех микрофонов захватывает звук с 5 метров. Алгоритм на базе искусственного интеллекта точно отслеживает выступающего, выводит его крупным планом на экран, очищает голос от посторонних шумов и помех. Помимо него, в кабинете установлены два дополнительных микрофона SmartCam EM-01.

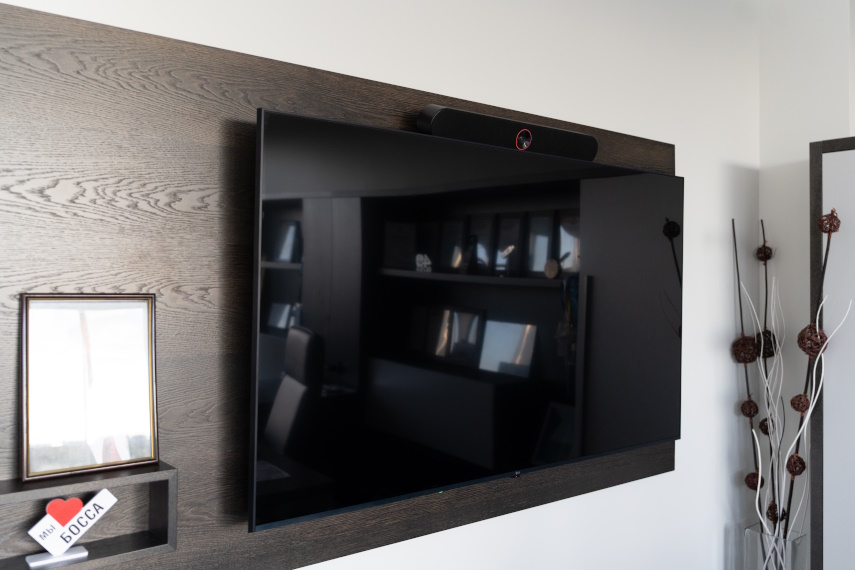

Изображения собеседников выводятся на коммерческий телевизор LG 65UN640S, который, как и видеобар, расположен напротив руководителей. Управляет подключениями док-станция AV Access iDock со встроенным KVM-коммутатором и 12 портами. Компьютеры подключены к iDock, а iDock – к видеобару и экрану. При нажатии кнопки на iDock можно переключаться между ноутбуками и выводить с них изображение. Распределяются сигналы с помощью HDMI-удлинителя по витой паре AV Access 4KEX70-H2 и комплекта для передачи USB 2.0 по витой паре AV Access U2EX60.

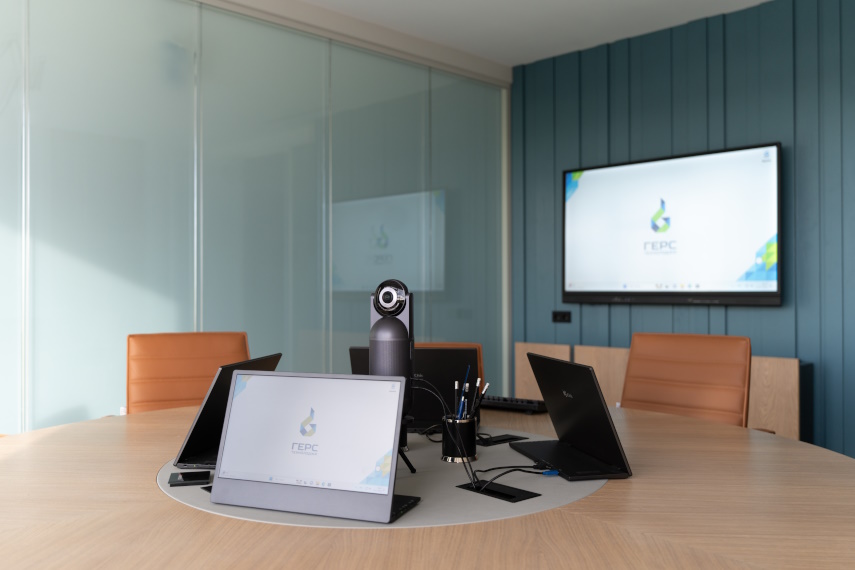

Малая переговорная для проведения ВКС, презентаций и локальных совещаний имеет площадь 27 м² и способна вместить до 10 участников. Основной задачей здесь стало обеспечить ВКС и возможность выводить на экран информацию с принесенных устройств. Также требовалось, чтобы камера захватывала всех участников, сидящих вокруг большого круглого стола, а на столе стояли дублирующие мониторы, чтобы всем было удобно смотреть в экран.

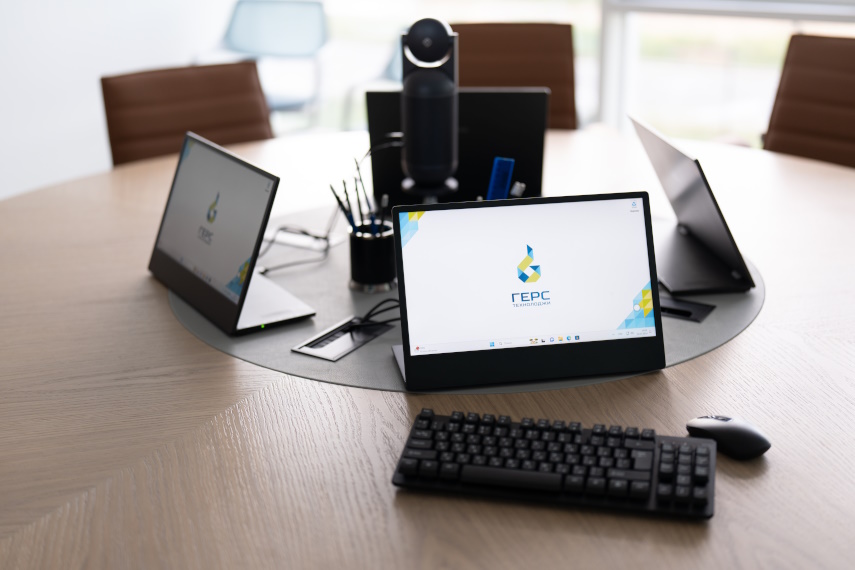

Для реализации ВКС-возможностей в центре стола была установлена панорамная камера eMeet Meeting Capsule, способная захватывать изображение сразу всех участников или кадрировать отдельных из них. Презентационные материалы могут выводиться на экран интерактивной панели BOE BOEP65BA-BAR с диагональю 65 дюймов и четыре дублирующих портативных монитора GeChic M505E. Дополнили оснащение помещения модульный ПК HIPER ONBOX OPSC, HDMI-удлинитель по витой паре AV Access 4KEX70-H2 и комплект для передачи USB 2.0 по витой паре AV Access U2EX60.

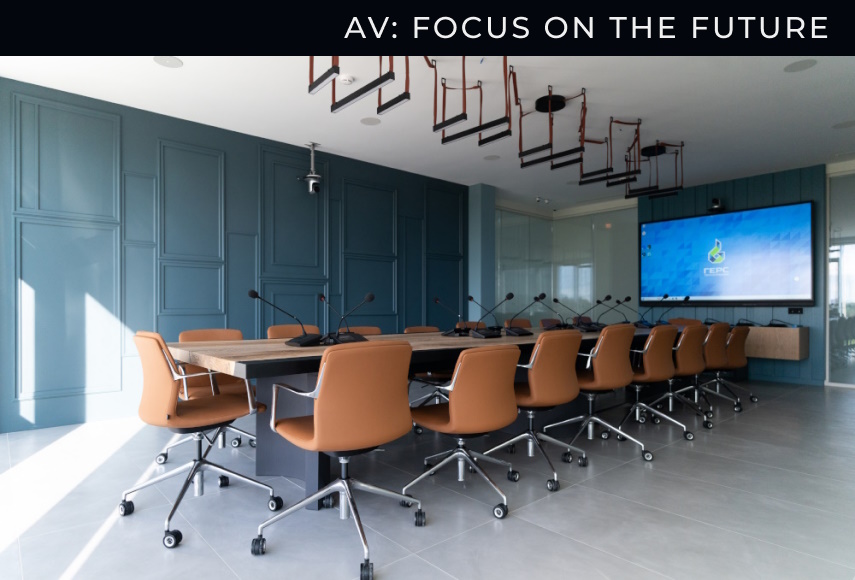

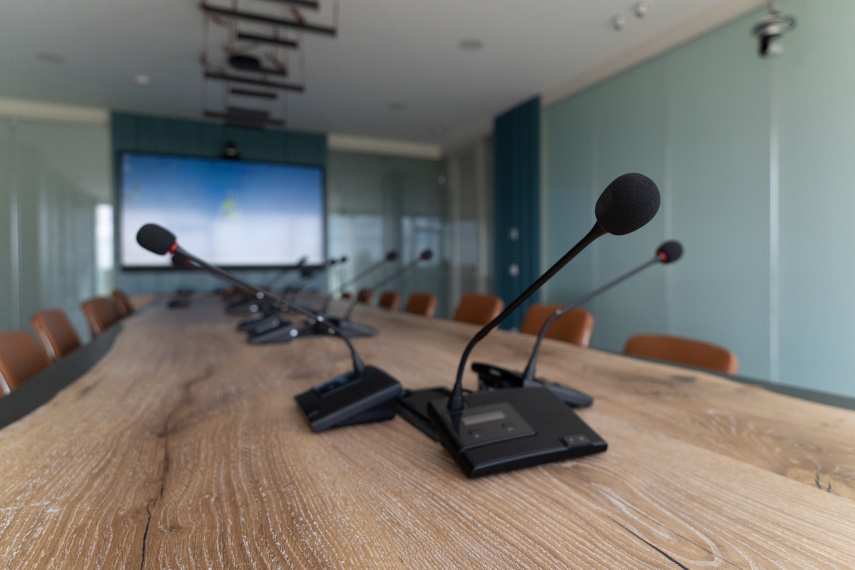

В конференц-зале площадью 48 м² и вместимостью до 19 человек заказчик хотел реализовать автонаведение трех камер на активный микрофонный пульт, обеспечить возможность использования помещения как для ВКС, так и для локальных мероприятий, а также выводить изображения на экран с принесенных устройств по беспроводному соединению. Для решения этих задач была развернута полноценная конгресс-система Gestton EG-6620 с микрофонным пультом председателя EG-6620C и 14 пультами делегата EG-6620D (+ 4 в ЗИПе). Используемые в пультах микрофоны на "гусиной шее" направлены на каждого из участников. Чтобы избежать постоянной подзарядки и путаницы мест, где пульт стоял, что важно при автонаведении камер, были задействованы проводные модели. Логикой конференц-системы, пультами и камерами управляет центральный блок EG-6620M.

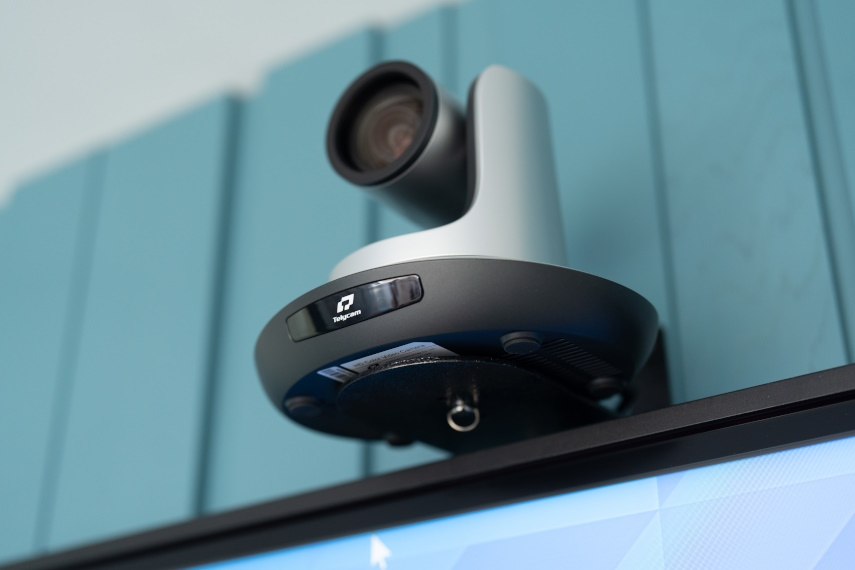

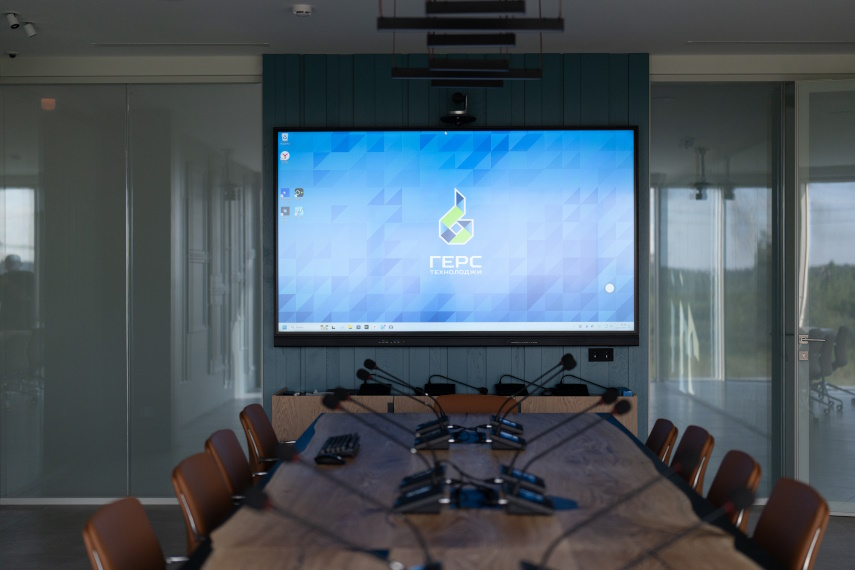

Так как зал имеет вытянутую форму, то в качестве средства видеоотображения для него была выбрана большая интерактивная панель BOEP98BA-BAR диагональю 98 дюймов. Для качественного захвата видео присутствующих в помещении задействованы три PTZ-камеры Telycam TLC-300-IP-12 (одна над интерактивной панелью и две по бокам), размещенные на одном настенном и двух потолочных кронштейнах. Камеры автоматически переключаются на активного участника когда он нажимает кнопку на микрофонном пульте, что позволяет получить оптимальный ракурс съемки. Когда неактивны все пульты выводится общий план с центральной камеры, направленной на председателя.
В состав системы звукоусиления зала вошли 8 встраиваемых громкоговорителей Audac CALI424/W, трансляционный усилитель SCP212 и цифровой аудиопроцессор S-Track TIGER 88N, в состав системы распределения сигналов – видеокоммутатор Gestton EG-6620K, четыре HDMI-удлинителя по витой паре AV Access 4KEX70-H2, комплект для передачи USB 2.0 по витой паре AV Access U2EX60 и два комплекта для передачи звука по витой паре DIGIS EX-AC290. Помимо них, в инсталляции задействованы модульный ПК HIPER ONBOX OPSC и универсальный видеограббер Epiphan AV.io 4K.
