Исходные данные
В рамках проекта «Туризм и Гостеприимство» Институт дополнительного образования Поволжского ГУФКСиТ открыл Центр развития кадрового потенциала туристской отрасли. В ВУЗе есть как очные, так и дистанционные формы обучения, применяются синхронные и асинхронные варианты изучения материала, проводятся проектные встречи и командная работа обучающихся, что требует соответствующего технического оснащения.
Под проект было выделено 2 отдельно стоящих здания, в которых произвели капитальный ремонт и реконструкцию. В них разместились: две стандартные аудитории, одна большая аудитория, две аудитории–трансформеры, которые могут объединиться в одну, офис работников института, студия видеозаписи и помещение оператора. В каждом здании есть общественное пространство со столовой. Реализацией мультимедийного комплекса на объекте занималось Управление информационных технологий Поволжского ГУФКСиТ. Он был введен в строй в конце декабря 2023 года и с тех пор бесперебойно работает не требуя вмешательства технического персонала. Инженером проекта выступил Павел Валерьевич Семенов.
Реализация проекта
Созданная на объекте система была построена с высокой степенью интеграции на современных интерфейсах передачи данных NDI и Dante с единой IP-средой. В каждом здании размещено небольшое кроссовое помещение, куда заведены оптические линии связи между ними. В помещениях предусмотрены коммутаторы Huawei S5731-S48P4X и патч-панели СКС. В одном из них установлены блок системы управления ATEN VK2200 и аудиоплатформа Biamp Tesira Forte CI. Так как вся коммутация построена на базе СКС, то монтаж был произведен в рамках работ по СКС.

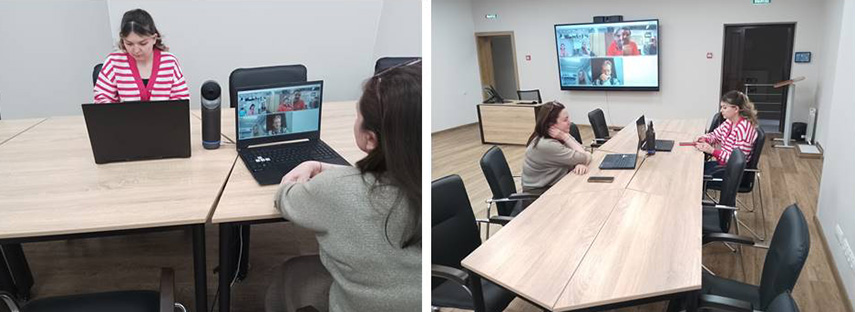

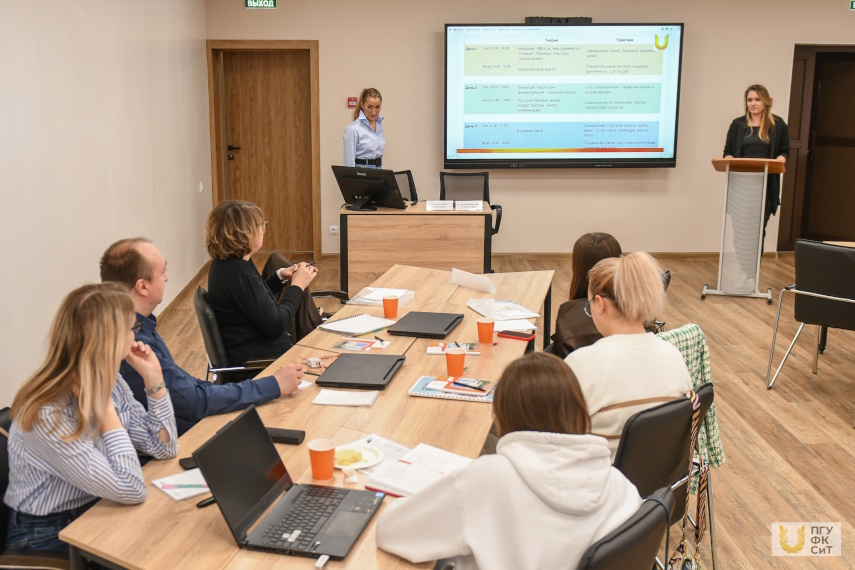

В учебных аудиториях комплекс оборудования представляет из себя интерактивную ЖК-панель диагональю 98 дюймов со встроенным ПК, которая расположена на настенном креплении с возможностью подъема. NDI-поток с PTZ-камеры BirdDog P100 (или 2) поступает в ПК по сети и подключается в качестве веб-камеры с помощью NDI Tools. Также через эту утилиту осуществляется видеовыход с ПК и можно отобразить любой из присутствующих в сети NDI-каналов на весь экран. Звук с компьютера и на компьютер подается из ЛВС через звуковую карту Dante AVIO USB. Среда ВКС – Pruffme.
Для работы преподавателей, сидящих за столом, предусмотрена возможность подключения монитора через KVM-приемник и передатчик по витой паре. Передатчик размещается за ЖК-панелью, а приемник кладется в пространство напольного люка. Клавиатура и мышь используются беспроводные. Кроме того, есть возможность сделать рабочее место в любом месте аудитории и даже вне ее, использую всю ту же беспроводную клавиатуру и подключив пленшетный ПК к видеопотоку NDI от компьютера ЖК-панели аудитории.
Захват голосов говорящих в аудитории как во время лекции, так и во время дискуссии осуществляет потолочный микрофонный массив Sennheiser TeamConnect Ceiling 2 (или пара массивов). Его сигнал используется для усиления и наведения камеры на говорящего. Для воспроизведения звука в помещениях применяются пара настенных акустических систем Biamp и усилитель Lab.gruppen FAD1202 или 602 (в зависимости от размеров аудитории).
Для локального управления оборудованием на стене смонтирована небольшая интерактивная панель ATEN VK330. С ее помощью можно настраивать статическое положение камеры, включать функцию автонаведения и регулировать громкость звука. Реализованная конфигурация позволила решить задачу ведения локальных занятий, телеприсутствия на них удаленно преподавателя и обучающихся, а также записи уроков без участия технического персонала.

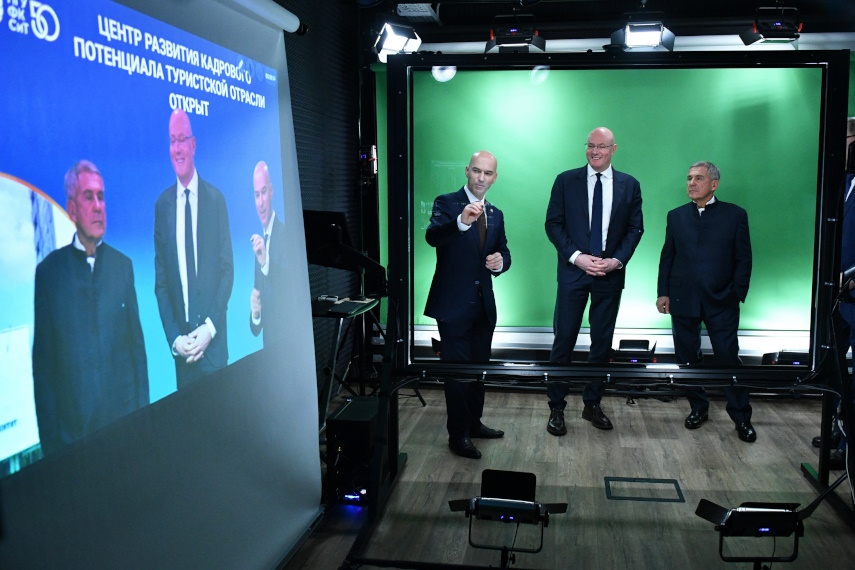

Для создания качественного видеоконтента с последующим монтажом в одном из зданий института была развернута видеостудия Jalinga Exclusive в полной комплектации. Установлены: прозрачная интерактивная доска, система фонов и освещения, 4K-камера и телесуфлер. Работоспособность комплекса обеспечена ПО Jalinga. В том же помещении размещены два мощных ПК с VMix, на которых собраны все NDI-каналы с камер и компьютеров аудиторий. Запись всех каналов можно вести вместе или по отдельности. Наличие ПО Dante Via позволяет получать любой аудиосигнал из любой аудитории без необходимости физической коммутации.
С помощью этого решения можно подготовить контент в реальном времени для отдачи в трансляцию или в ВКС, а при проведении ответственных мероприятий из студии можно транслировать видео и аудио в любую аудиторию или даже во все аудитории одновременно. Для удобства управления камерами на рабочем столе оператора расположены два PTZ-контроллера BirdDog с функционалом NDI-роутера, допускающего бесподрывное переключение NDI-канала активной камеры в аудитории с двумя камерами или в аудитории-трансформере (когда аудитории объединены). Функциональные кнопки контроллеров можно использовать в качестве горячих клавиш в VMix. Для централизованного управления микрофонными массивами и ПО для контроля камер на компьютеры установлено ПО, которое позволяет при необходимости вести автотрекинг по изображению, облегчая работу оператора.
Возможность проведения совместной и проектной работы обеспечивает парк мощных ноутбуков ASUS TUF и BYOD-устройство Barco CX-50. Оно подключено через плату видеозахвата к компьютеру VMix, а поступающий видеосигнал отправляется в качестве одного из NDI-каналов, что допускает применение в любой из аудиторий. NDI-канал можно выбрать на любом ПК, открыть его в полноэкранном режиме и использовать BYOD-систему. Кнопки ClickShare запрограммированы на использование общей сети Wi-Fi института. На все ноутбуки установлены программные клиенты ClickShare.
Для удобства управления системой в комнате оператора предусмотрен еще одна панель ATEN VK330, на которую выведены интерфейсы всех аудиторий. На звуковой системе комнаты операторов есть возможность мониторинга звука любой аудитории. Для оператора предусмотрен планшетный ПК с таким же интерфейсом системы управления, допускающий использование в качестве переносного NDI-монитора или пульта PTZ.
В аудиториях выведено множество портов СКС. Некоторые из них смонтированы в напольных лючках. К любому порту можно подключить настольный микрофон на гусиной шее с интерфейсом Dante и вывести его аудиосигнал в систему звукоусиления. Для маршрутизации звука микрофонов в интерфейсе системы управления предназначена отдельная страница.
В комплектации оборудования есть камеры Kandao Meeting Pro 360 с функцией виртуального PTZ. ПО для их использования установлено на всех компьютерах аудиторий и позволяет проводить совещания со свободной рассадкой и обзором на любого собеседника. Камеру для этого необходимо просто подключить в компьютерную сеть в любой ближайший порт.
Отзыв интегратора
Комментирует Павел Семенов, инженер проекта:
«Современные технологии коммутации позволяют нам получать очень гибкие и функциональные системы на основе стандартного коммутационного оборудования компьютерных сетей без использования аналоговых и прямых сигнальных соединений. Еще 5 лет назад для реализации такой системы нам бы потребовалась матрица как минимум на 24 входа и столько же выходов, а также огромная масса приемников и передатчиков, десятки кабелей HDMI, множество пространства в стойке. В данный момент мы имеем стандартное сетевое оборудование по количеству портов СКС и 2 корпуса по одному юниту для звука и управления в серверной стойке».
