Исходные данные

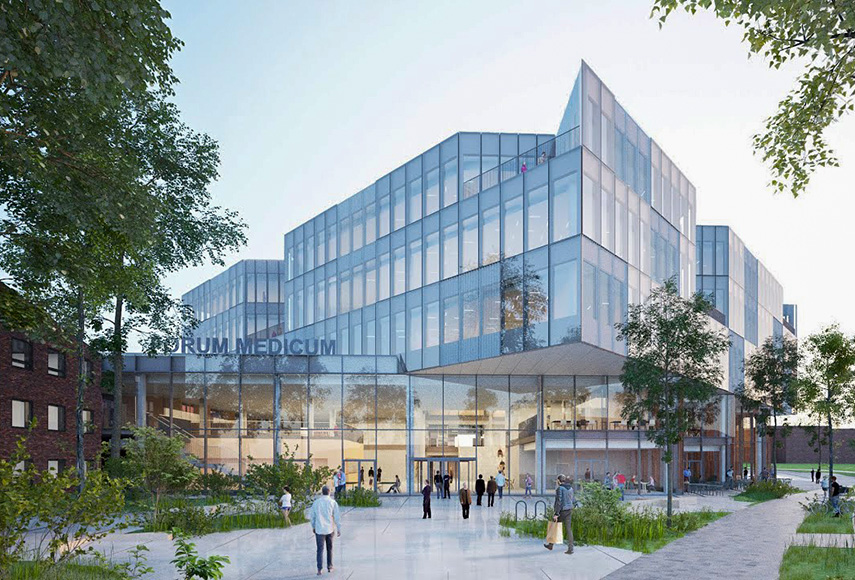

Лундский университет, который известен на весь мир, как разработчик технологии Bluetooth и первого имплантируемого кардиостимулятора, в прошлом году расширил учебные пространства своего медицинского факультета. Новое здание Forum Medicum, построенное на территории основного кампуса в городе Лунд, Швеция, имеет 7 этажей и способно вместить 170 исследовательски групп, свыше 1600 сотрудников и 2000+ студентов. Центральное место в нем занимает большой атриум с расположенными по периметру балконами с рабочими местами. Помимо него, в здании предусмотрено более 120 аудиторий, лекционных залов и классов коллективного обучения. Бюджет проекта составил €40 млн, из них €2,6 млн были выделены на аудиовизуальное оснащение. Оборудованием объекта занимался победивший в тендере системный интегратор Informationsteknik Scandinavia.
Реализация проекта

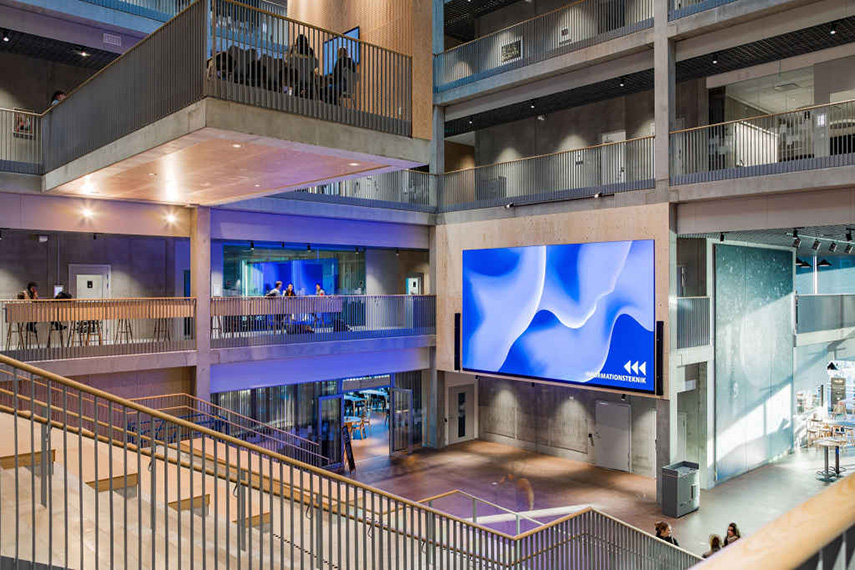

В атриуме для проведения крупномасштабных презентаций установили светодиодный экран шириной 7,2 метра и высотой 4,3 метра. Он сформирован из LED-панелей Sharp/NEC LED-E015i-135 с шагом пикселя 1,5 мм и имеет разрешение 4K. Воспроизведение звука здесь осуществляется с помощью расположенных слева и справа от экрана звуковых колонн d&b audiotechnik 24C. Дополняют из сабвуферы Bi8 и усилители 10D.

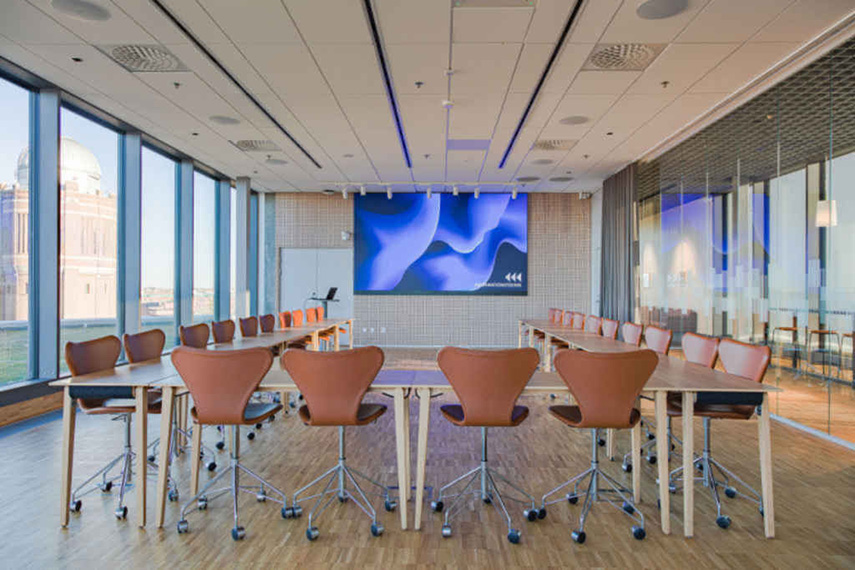

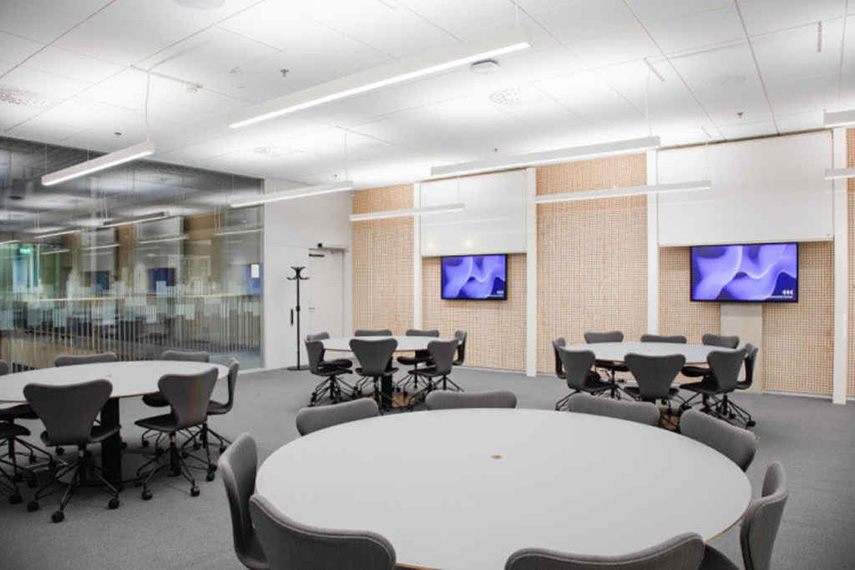

Оборудование во всех лекционных залах, аудиториях и классах для удобства эксплуатации было стандартизировано. Таким образом, студенты, преподаватели и научные сотрудники могут легко переходить из одного помещения в другое и использовать привычные технические средства. В больших из них в качестве основного средства отображения применяются 135-дюймовые светодиодные экраны NEC LED-E015i-135, в средних и малых – дисплеи Samsung с диагональю 55, 85 и 98 дюймов, размещенных с помощью креплений Chief RMF2 и FSR1U.
Для беспроводного вывода контента на экраны с преподавательских ноутбуков и планшетов iPad или персональных мобильных устройств студентов задействованы беспроводные презентационные системы Wolfvision Cynap. Они же могут отправлять сигналы в системы видеоконференцсвязи, построенные на базе программных ВКС-кодеков с видеобарами Poly Studio или камер Studio E70 / Logitech Brio 505. В больших помещениях для захвата видео используются PTZ-камеры Panasonic AW-HE20WEJ.
Системы звукоусиления залов, аудиторий и классов построены на основе акустических систем Kramer Tavor 6-O, встраиваемых потолочных громкоговорителей Bose DM6C, звуковых колонн Bose MSA12 и конференц-процессоров Bose EX1280 или EX-440C. В некоторых из них также есть сабвуферы Bose EX1280. Для управления громкостью везде используются программируемые контроллеры Bose CC-64. Захват голосов лекторов осуществляется с помощью потолочных микрофонных массивов Sennheiser TeamConnect Ceiling II и беспроводных микрофонных систем Sennheiser SpeechLine. Все аудиоустройства объединены в сеть на базе протокола Dante. Для студентов, имеющих проблемы со слухом, предусмотрены системы вспомогательного прослушивания Ampetronic C10-2D MultiLoop.
Централизованное управление всей развернутой AV-инфраструктурой осуществляется через серверную программную платформу Crestron Virtual Control (VC-4) с пользовательским интерфейсом, выведенным на 7-дюймовые (TS-770-B-S) и 10-дюймовые (TSW-1070-B-S) сенсорные панели. Сетевая инфраструктура здания реализована с применением коммутаторов Cisco Business 350 Series.
Отзыв интегратора
Комментирует Густав Рю, технический специалист Informationsteknik Scandinavia:
«Поскольку все помещения Forum Medicum стандартизированы, то перед началом реализации проекта мы создали тестовую комнату, оснастили ее необходимыми AV-системами и пригласили для оценки представителя университета, чтобы он мог внести свои замечания или предложить изменения. Затем на основе разработанных шаблонов мы масштабировали техническое решение, что не потребовало проведения дополнительных проверок со стороны заказчика».
