Исходные данные

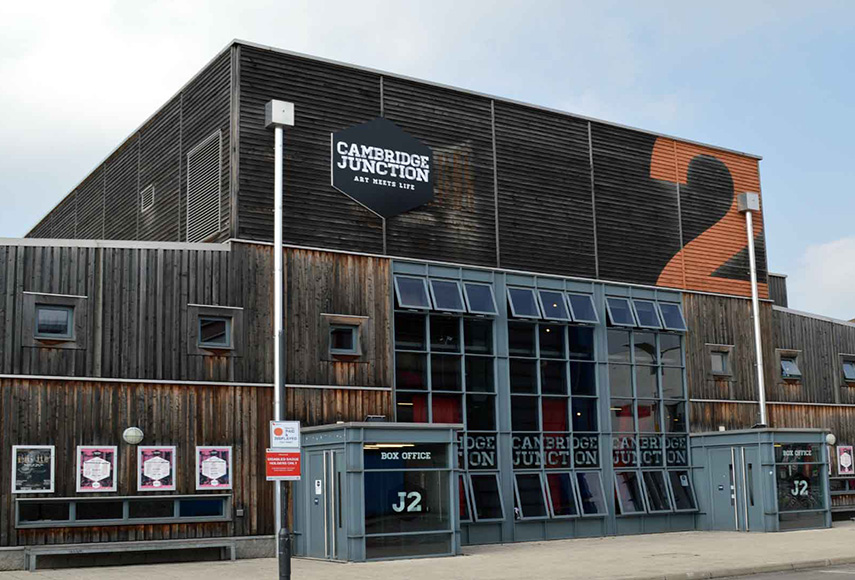

Многофункциональная площадка Cambridge Junction, расположенная в Кембридже, Великоблитания, является одним из самых популярных в городе мест для проведения концертов живой музыки, театральных постановок, комедийных шоу, семейных мероприятий и художественных инсталляций. Она была открыта в 1990 году и изначально имела только один зал J1 вместимостью 850 человек. После реконструкции в 2005 году здесь появился театр на 220 мест под названием J2 и небольшое многоцелевое помещение для репетиций и презентаций J3. Со временем эксплуатации использовавшаяся на площадке система звукоусиления подошла к концу срока своей службы и требовала частого ремонта, поэтому для проведения ряда событий приходилось применять прокатные комплекты. Чтобы удовлетворить текущие потребности в организации мероприятий, руководство Cambridge Junction приняло решение о модернизации аудиосистем в основном зале J1 и театре J2, для чего был привлечен системный интегратор Autograph Sound.
Реализация проекта
Зал J1 имеет сложную непрямоугольную форму с большой шириной, малой глубиной и достаточно низкими для своих размеров потолками, что создавало ряд акустических проблем и требовало размещения основного комплекта громкоговорителей близко к сцене, для компенсации работы которых применялись чрезмерно громкие сценические мониторы. Перед началом модернизации специалисты Autograph Sound провели 3D-моделирование системы звукоусиления в программном обеспечении, стараясь учесть все нюансы геометрии помещения. Для снижения звуковой энергии на сцене был спроектирован кардиоидный линейный массив и кардиоидный массив сабвуферов, что помогло направить звук в нужные зоны, уменьшив в нежелательных.

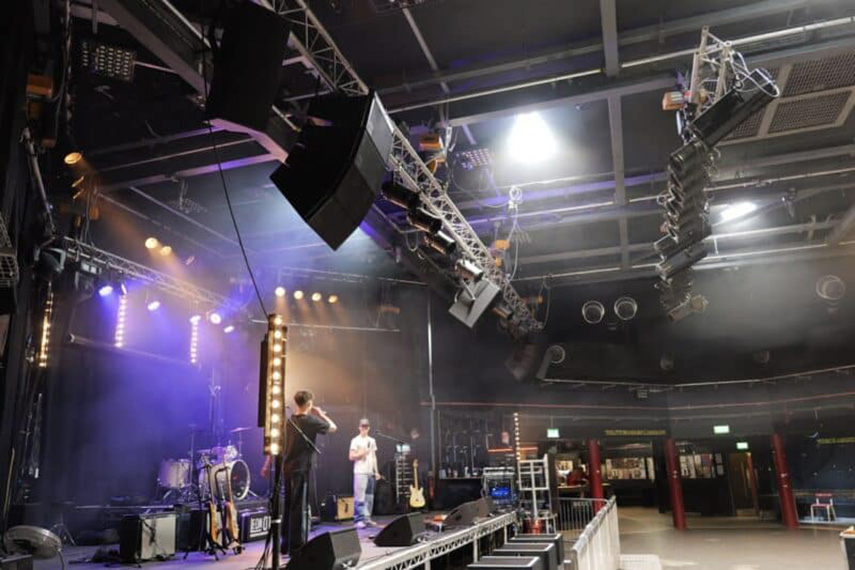

В состав установленной в J1 системы звукоусиления вошли две колонны линейных массивов по четыре элемента d&b audiotechnik XSLi12 в каждом, подвешенные слева и справа от сцены, два громкоговорителя V7P и один V10P в качестве аутфиллов и даунфиллов, а также шесть сабвуферов KSL-GSUB, которые могут работать как в стандартном, так и в инфранизком режиме, что позволяет более гибко адаптировать аудиосистему под разные форматы мероприятий. Питаются акустические системы от восьми усилителей d&b 40D.

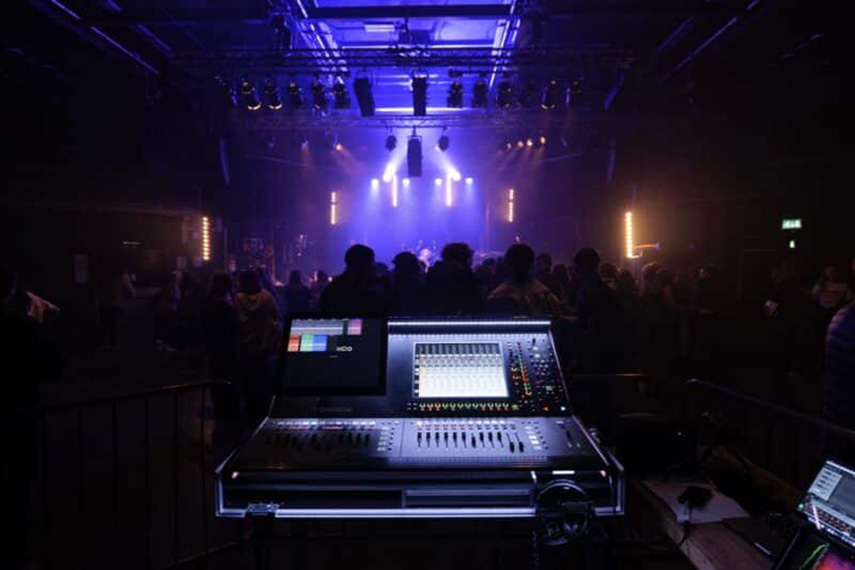

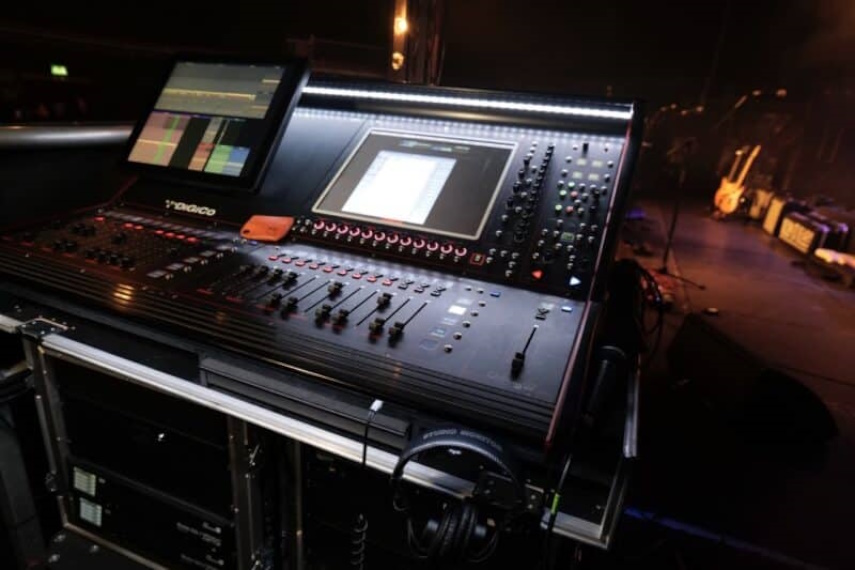

Для подключения источников звука в FOH были установлены две цифровые микшерные консоли DiGiCo Quantum 225, размещенные на изготовленных на заказ стойках с колесами, чтобы при необходимости их можно было легко перемещать с места на место. Они дополнены интерфейсными модулями DQ-RACK, с которых сигналы по протоколу Dante поступают в микшеры, и картами DMI-DANTE, предназначенными для отправки смикшированных аудиосигналов по Dante в сетевой мост d&b DS10, откуда они распределяются на усилители. Сетевая инфраструктура для сети Dante была построена в помещении на базе сетевых коммутаторов Netgear M4250. Аудиообоработка осуществляется с помощью плагинов Waves, запущенных на Waves SoundGrid Extreme C Server. Соединение сервера с консолями производится через карту DMI-WAVES.
Использовавшаяся на площадке прежде система звукоусиления создавала также сложность в работе персонала бара. Из-за излишне высокого звукового давления они были вынуждены использовать средства защиты органов слуха и плохо слышали клиентов. Для решения этой проблемы в программном обеспечении, управляющем аудиосистемой, были заданы настройки обработки, при которых звук больше приглушался по бокам помещения, где расположены два бара, фокусируясь в его центральной части. Дополнительно к этому рядом с микшерным пультом установили датчики температуры и влажности, что помогло нивелировать снижение точности звукопередачи при полном зале. В помещении, где находится 850 человек со временем становится на 5 °C теплее и более влажно. Управляющее программное обеспечение, получая данные от датчиков, может самостоятельно адаптировать уровень усиления и эквализации высоких частот, чтобы характеристики звукопередачи оставались постоянными.

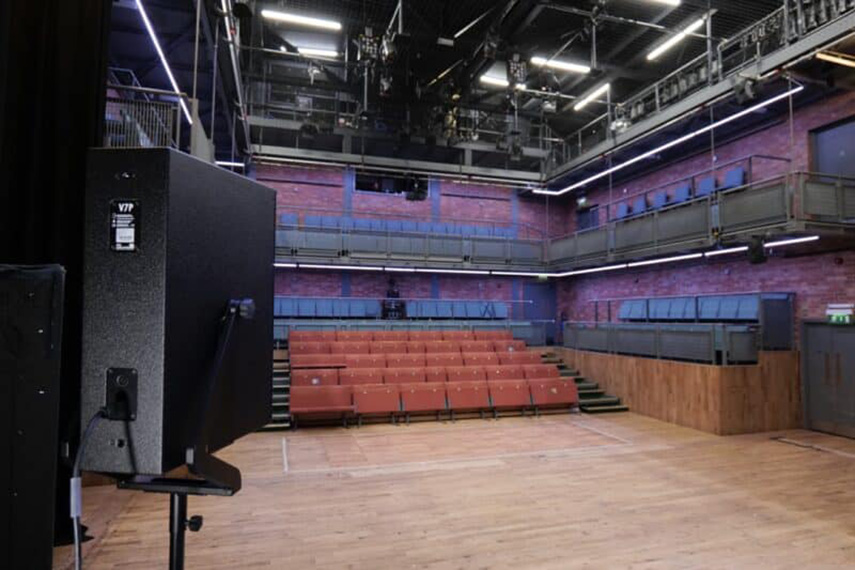

Система звукоусиления J2 потребовала иного подхода к реализации. Так как в этом помещении проходят более разнообразные мероприятия, начиная от театральных постановок и комедийных выступлений с сидячей или стоячей публикой и заканчивая концертами и вечеринками клубного формата, то в зависимости от проводимого события от аудиосистемы требуется точное воспроизведение речевого или музыкального материала различных стилей и жанров. Созданная здесь система звукоусиления состоит из стационарно установленных громкоговорителей d&b E8s с усилителями 30D, покрывающих балконы, и мобильного комплекта из акустических систем V7P, усилителей D40 и сабвуферов V-GSUB и KSL-GSUBS, которые можно комбинировать в соответствии с потребностями конкретного мероприятия. В качестве FOH-микшера в J2 применяется Midas M32. От него через карту Klark Teknik DN32 сигналы по Dante отправляются в сетевой мост d&b DS10, что позволяет гибко распределять их на усилители в любой выбранной конфигурации аудиосистемы.

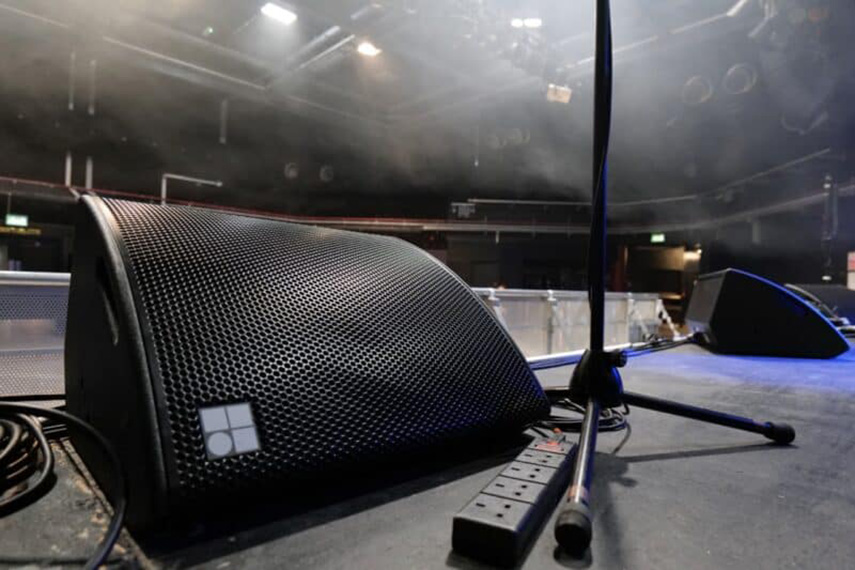

Система сценического мониторинга обоих помещений имеет мобильное исполнение и включает 16 мониторов d&b MAX2 с усилителями D20. Они установленных в стойку и организованы, как одна восьмиканальная и две четырехканальные системы, что дает возможность адаптировать их под разные события.
Отзыв интегратора
Комментирует Марк Нобл, инженер-проектировщик аудиовизуальных систем Autograph Sound:
«Заказчику требовалась система звукоусиления, которая смогла бы соответствовать различным техническим райдерам, предъявляемым к площадке артистами. Предыдущая устаревшая аудиосистема не могла с этим справиться, а установка прокатных комплектов была не всегда удобна и к тому же повышала расходы на проведение мероприятий. Реализованная нами система решила эту задачу, обеспечив гибкость в конфигурировании под требования различных событий. Выбранные для проекта микшерные консоли Quantum 225 знакомы большинству приглашаемых звукорежиссеров, имеют 72 входных канала и все необходимые в работе функции, а наличие Waves SoundGrid позволяет им просто принести свой файл шоу DiGiCo с плагинами Waves и быстро адаптировать систему под себя».
