Исходные данные
Открывшийся в Куала-Лумпуре, Малайзия, пятизвездочный M Resort and Hotel предлагает все необходимое как для комфортного отдыха, так и для продуктивных деловых встреч и запоминающихся развлекательных мероприятий. В нем предусмотрено 385 номеров, спа-центр, ресторан, лаундж-бар, фитнес-центр и 5000 м2 конференц-пространств, включающих бальный зал President, восемь конференц-залов, два зала для высокопоставленных лиц и один зал заседаний. Для их оснащения мультимедийным и световым оборудованием был приглашен интегратор Infinitum Technologies. Поставку необходимой для реализации проекта продукции осуществляла компания Mercoms Systems. Основной поставленной заказчиком задачей стала максимально незаметная установка качественных технических решений. Для того, чтобы это было выполнено в точности с пожеланиями клиента, интегратор работал в паре с дизайнером.
Реализация проекта

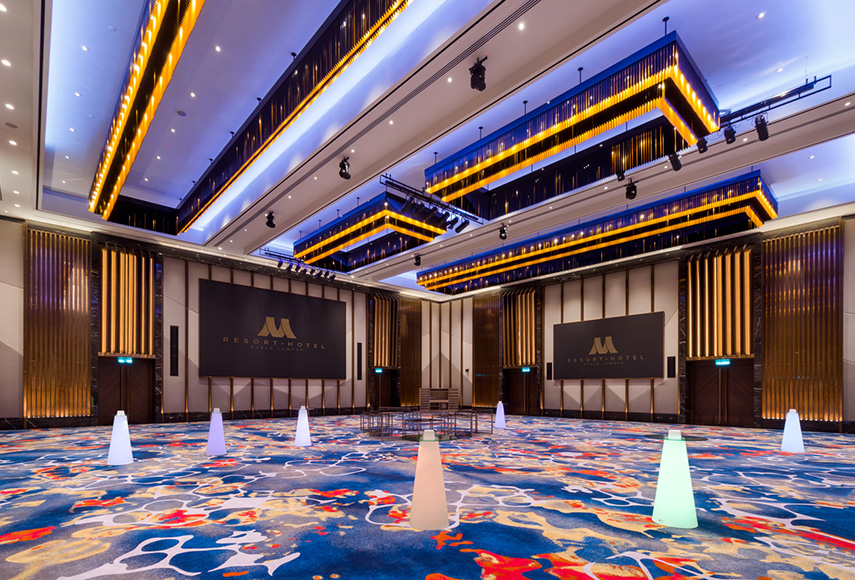

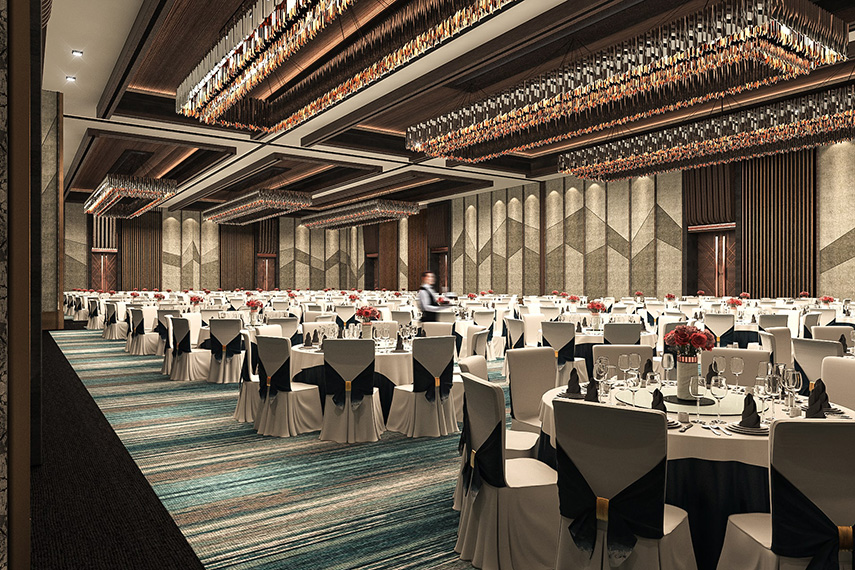

Самым большим помещением для встреч и мероприятий в отеле является зал President. Он имеет архитектуру без колонн, размер 27,3 х 55 метров и способен вместить 1040 человек. При помощи специальной перегородки зал может быть разделен на два пространства меньшей площади, что потребовало от интегратора разработки AV-решения, позволяющего пользоваться мультимедийными возможностями не только во всем помещении сразу, но и независимо в двух зонах.

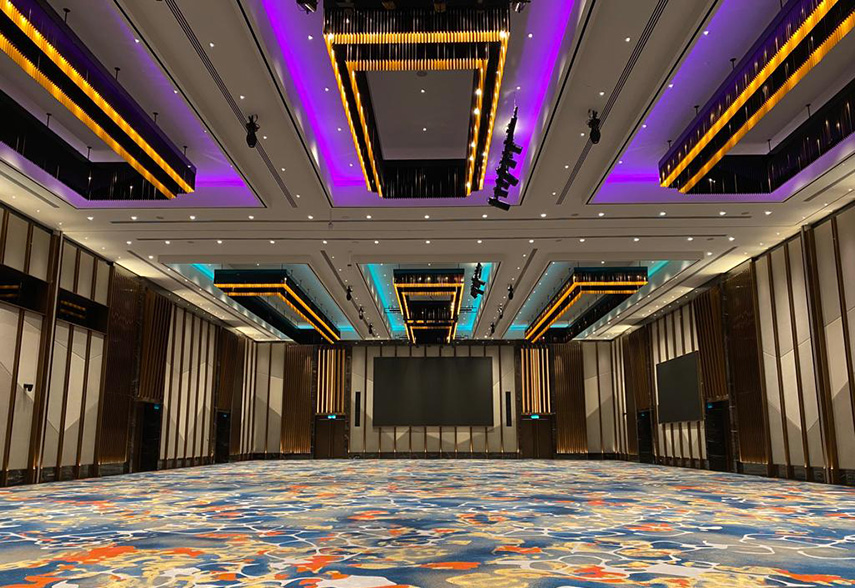

В состав системы видеоотображения площадки вошли два светодиодных экрана с габаритами 6,14 x 3,07 метров, размещенные на передней стене, и еще два с габаритами 9,02 x 5,18 метров, расположенные по центру боковых стен. Все они сформированы из LED-панелей Pixen P3. Сигналы на экраны поступают с цифрового матричного коммутатора Crestron MD (конфигурация 16 х 16) и распределяются на панели при помощи контроллеров NovaStar VX1000. Дополнительно к этому в зоне приема гостей есть 60-дюймовые дисплеи Samsung, куда также отправляются сигналы с коммутатора.
В Crestron MD заведены все предусмотренные в зале источники: PTZ-камеры Sony BRC X40 HD, Blu-ray плееры Pioneer и пять настенных коммутационных панелей с портами VGA, HDMI и аудиовходами/выходами для подключения пользовательских устройств. Для автоматизации работы развернутого оборудования здесь применена система управления Crestron, в которой созданы пресеты для вызова различных сцен, позволяющие одним нажатием кнопки в пользовательском интерфейсе подготовить помещение к мероприятию.
Система звукоусиления площадки построена на базе линейных массивов с электронным управлением Renkus-Heinz ICLive XL, установленных по одному заподлицо слева и справа от двух светодиодных экранов меньшего размера и по две слева и справа от двух экранов большего размера. Точность передачи низких частот обеспечивают четыре напольных 18-дюймовых сабвуфера Renkus-Heinz ICLX-118S. Они имеют портативное исполнение и допускают подключение к одной из 12 коммутационных панелей. Для мониторинга в зале доступен комплект из четырех активных мониторов QSC K12, которые также подключаются к патч-панелям. Обработка всех аудиосигналов производится процессором Q-SYS Core 110f. В нем предусмотрены 12 пресетов с оптимальными настройками аудиосистемы под различные сценарии использования помещения. Дополнительно к аналоговым патч-панелям в зале есть четыре цифровые панели Attero Tech с поддержкой Dante, подключенные к Core 110f через коммутатор Cisco.

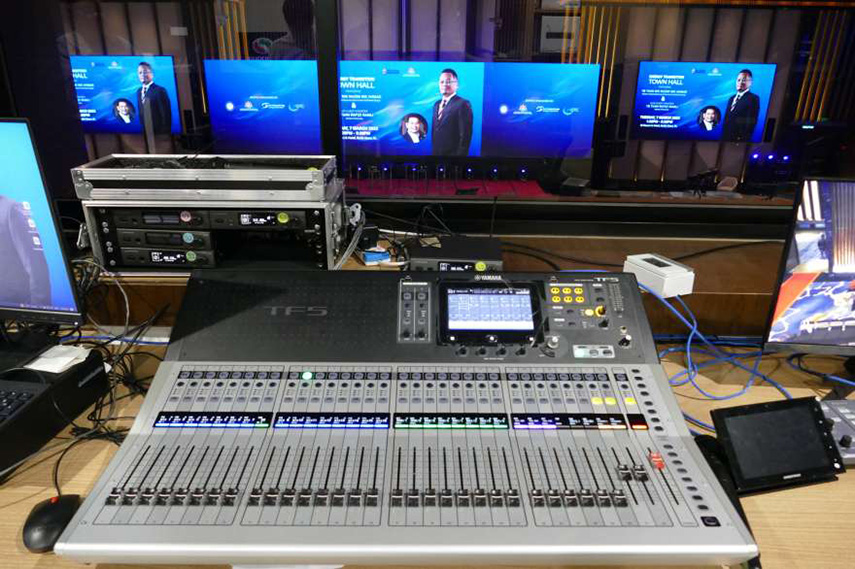

Микширование аудиосигналов во всем зале одновременно осуществляется с 32-канальной консоли Yamaha TF5. При разделении его на две комнаты TF5 остается выполнять задачи в одной из зон, для второй же применяется независимый микшер Yamaha TF3. Источниками сигналов здесь могут выступать коммутационные панели, проигрыватели Tascam CD-200SB и беспроводная микрофонная система Audio-Technica ATW-3000 в комплекте с 8 передатчиками (ручные ATW-3212 и поясные ATW-3211). Реализованная в помещении система освещения включает 52 светодиодных светильника Ayrton, закрепленные на шести потолочных фермах. DMX-сигналы микшируются на двух цифровых осветительных консолях Net-1024 и распределяются при помощи сплиттеров Theater Light TLDX-SP8.
Управление развернутой AV-инфраструктурой и светом производится из диспетчерской, где предусмотрена 7-дюймовая тач-панель, соединенная с системой автоматизации. Для беспроводного контроля есть два планшета iPad с выведенным на них пользовательским интерфейсом для оперативного выбора источников, регулировки громкости или вызова пресетов DSP, доступного из любого места отеля.

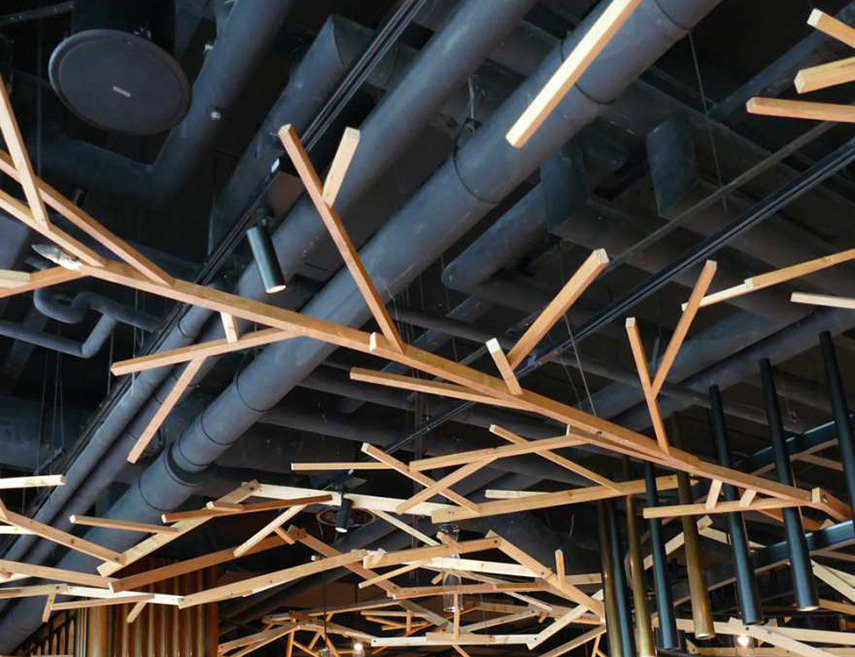

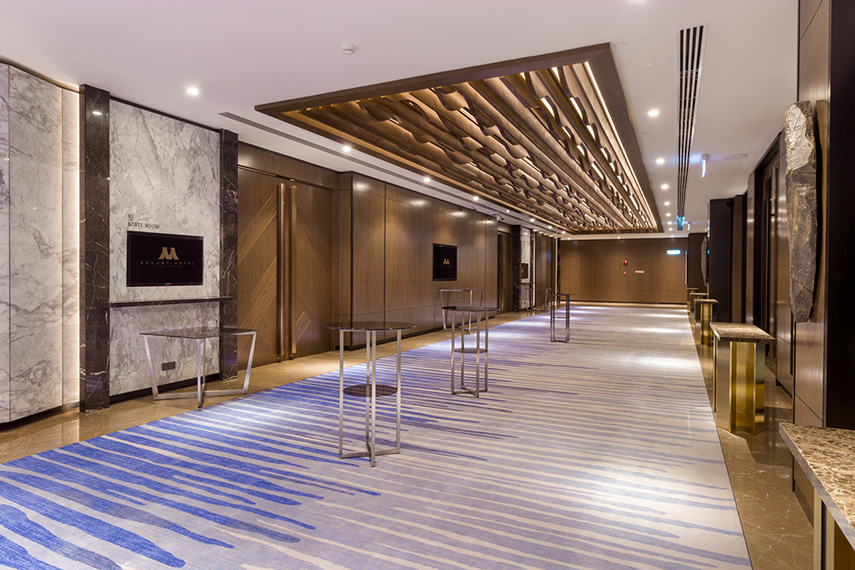

Для озвучивания фойе, где воспроизводится фоновая музыка, интегратор применил комплект из компактных 2,75-дюймовых кубических громкоговорителей QSC AD-S-SAT, органично дополнивших деревянные осветительные конструкции, 6,5-дюймовых потолочных сабвуферов QSC AD-S-SUB, двухканальных усилителей QSC CMX500VA мощностью 500 Вт и процессора QSC MP-M80. Источником здесь выступает CD/USB-плеер Tascam CD-200SB, подключенный к установленному в стойку аудиомикшеру Kodio SY-P1002.

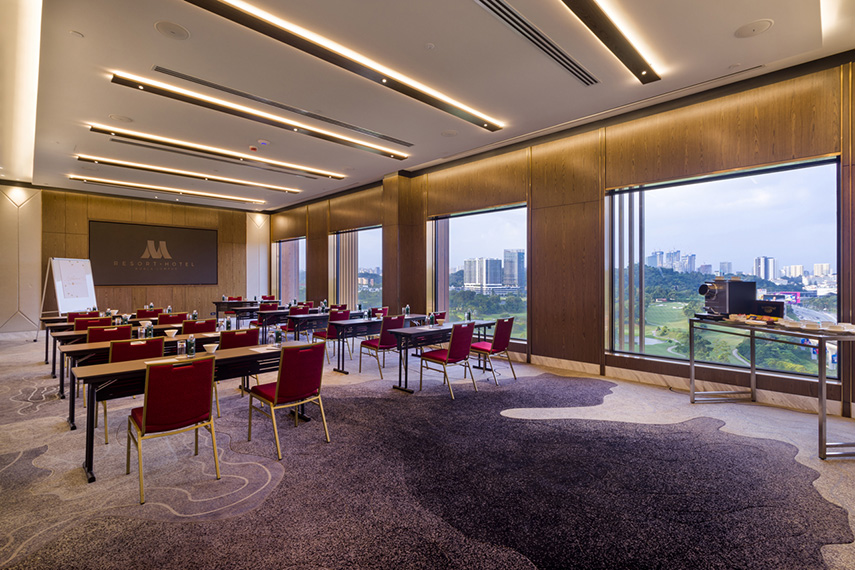

В восьми конференц-залах были инсталлированы светодиодные экраны Pixen P2 размером 3072 x 1572 мм и процессоры NovaStar VX1000 (по одному на зал). Два из этих залов допускают объединение. В них для распределения сигналов применяются DSP-процессор Q-SYS QSC 8 Flex (конфигурация 8 х 8) и матричный коммутатор Crestron HD-MD4X2 (конфигурация 4 х 2). Чтобы продемонстрировать в помещении контент, достаточно подключить ноутбук к настенной панели с портами VGA и HDMI.
Озвучивание залов осуществляется 6-дюймовыми потолочными акустическими системами QSC ACCT-6, подключенными к усилителям QSC SPA2-60 или CMX500VA. Все усилители через коммутаторы Cisco SG-300-28PP объединены в единую систему. Управление источниками, громкостью и другими параметрами производится на сенсорных экранах имеющихся в помещениях настенных тач-панелей QSC TSC-47. Дополняют все это беспроводные микрофонные системы Audio-Technica с ручными передатчиками ATW3212 и поясными передатчиками с петличными микрофонами ATW3211/829, аудиомикшеры Koido SY-P1002 и эквалайзеры dbx 231, имеющиеся в каждом из залов.

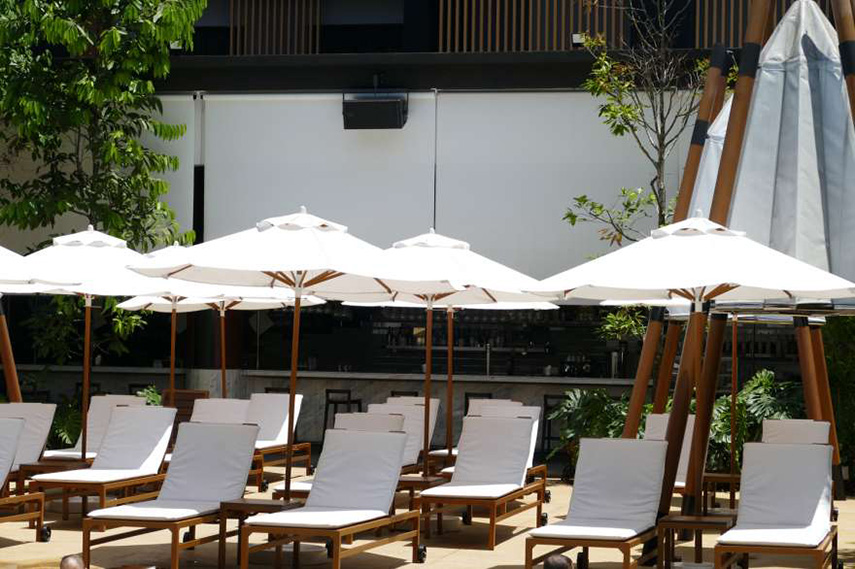

Помимо них, Infinitum Technologies были озвучены просторная столовая и бар с обеденной зоной на открытом воздухе у бассейна. Система звукоусиления столовой включает 24 громкоговорителя QSC ACCT-8, которые выполнены в черном цвете, гармонирующем с декором, и незаметно подвешены под потолком, усилители QSC CMX500VA, DSP-процессор QSC MP-M80, USB/CD-плеер Tascam CD200 и микшер Koido SY-P1002. Для озвучивания уличного пространства вокруг столовой задействованы четыре 6-дюймовых громкоговорителя P Audio VS6F. Бар получил всепогодную аудиосистему в составе 12-дюймовых громкоговорителей One Systems 112/HTH, 8-дюймовых сабвуферов 108/HS8 и четырехканальных усилителей QSC PLD4.2. Для подключения источников здесь выделены настенные интерфейсные панели.
