Исходные данные
Политехнический университет Марке в Анконе, Италия (UNIVPM) обучает около 17 000 студентов на 5 факультетах. Из-за пандемии ему пришлось перейти на гибридное обучение, что потребовало модернизации технического оснащение учебных пространств. Для реализации этой задачи руководство университета привлекло интегратора Ae.Net Srl. От технического решения требовалось сократить до минимума необходимость в физических контактах с оборудованием и обеспечение совместимости с ВКС-сервисом Microsoft Teams, который предполагалось использовать в процессе обучения, а также имеющейся системой звукоусиления.
Реализация проекта

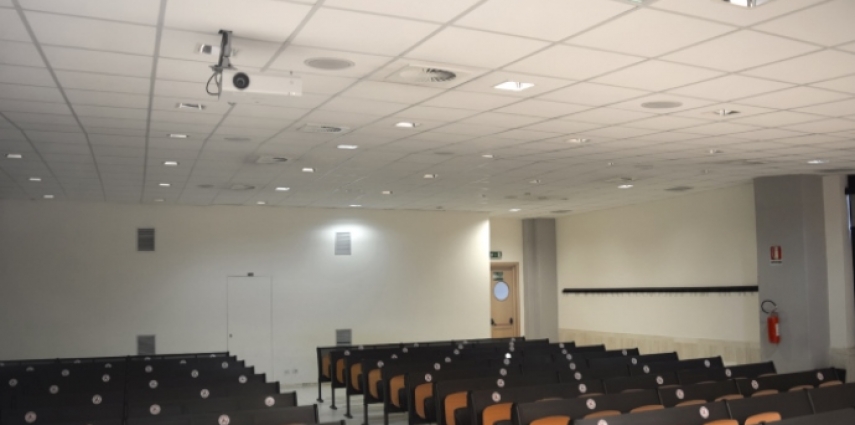

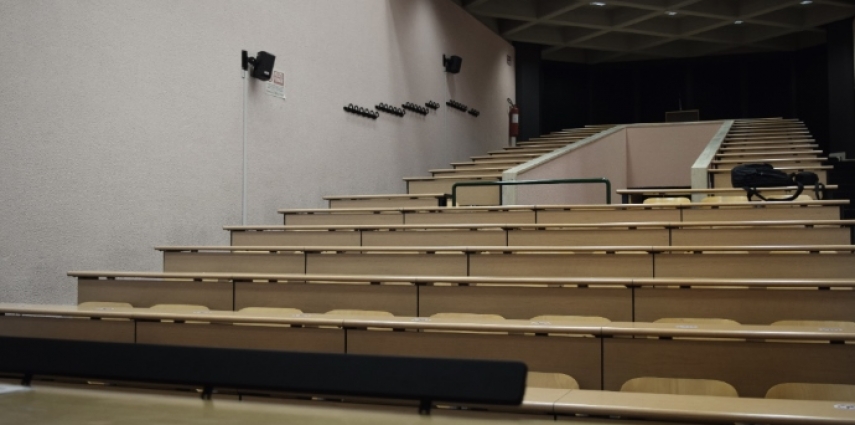

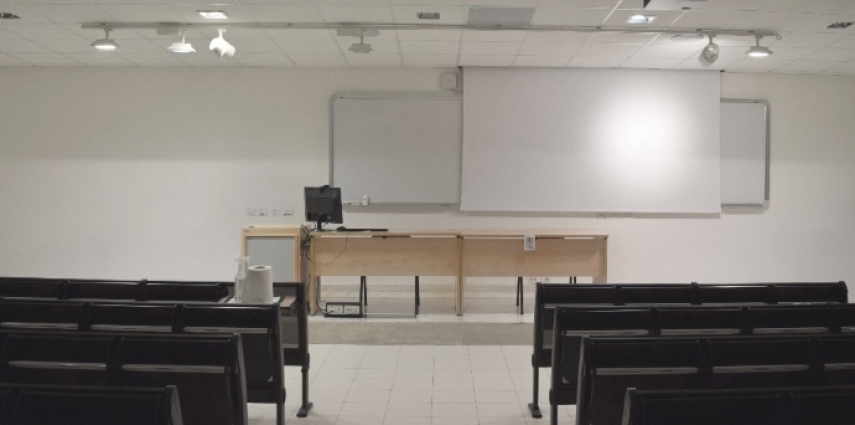

Модернизация коснулась комнаты A площадью 7 x 16 метров с потолком высотой 7 метров и комнаты Q площадью 15 х 15 метров с потолком высотой 3 метра. Комната A имеет множество отражающих стеклянных и металлических поверхностей, которые ухудшают разборчивость речи даже при отсутствии усиления. До начала работ громкоговорители помещения были направлены в сторону микрофонов, что вызывало акустическую обратную связь, поэтому от интегратора требовалось изменить их конфигурацию, оставив в составе системы. В комнате Q из-за неравномерного покрытия звуком на задних рядах были проблемы с разборчивостью речи выступающих преподавателей. Их также необходимо было решить, сохранив имеющиеся в помещении потолочные акустические системы.

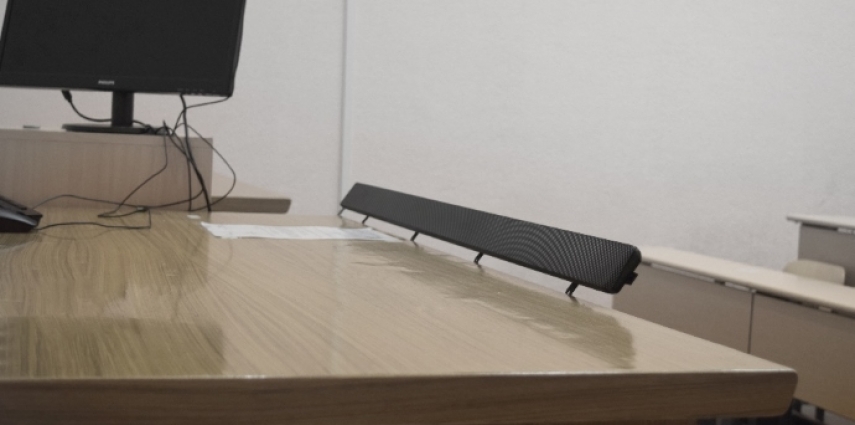

В комнате А над столом преподавателя был горизонтально установлен микрофонный масcив Shure MXA710. Он снабжен технологией Autofocus, повышающей точность захвата речи, и автомикшером, осуществляющим интеллектуальное усиление звука в точке расположения говорящего и заглушение в остальных зонах. Применение решения помогло обеспечить свободу перемещения преподавателя около доски без ущерба для качества захвата голоса.
Для подключения к Microsoft Teams по USB микрофонный массив MXA710 был интегрирован с процессором Intellimix P300. Он же отвечает за реализацию алгоритмов эхо- и шумоподавления.
В комнате Q был установлен микрофонный массив Shure MXA910, вмонтированный в потолок над столом преподавателя и интегрированный с процессором P300. Шесть из восьми формируемых массивом лучей интегратор направил на стол преподавателя и доску, а оставшиеся два – на студентов.
Для подключения по протоколу Dante к имеющимся в помещениях аналоговым системам звукоусиления задействовали сетевые интерфейсы Shure ANI4OUT, а входящие в них акустические системы были перевешены в соответствии с требованиями заказчика.
Дополнили систему два сетевых громкоговорителя MXN5W-C с поддержкой PoE и кнопки отключения звука MXA на столах преподавателей.
Отзыв заказчика
Комментирует Джованни Маркони, глава IT-отдела UNIVPM:
Продукты Shure Microflex и перенастройка существующей системы звукоусиления помогли повысить разборчивость речи и эффективность проведения уроков. Они просты в использовании и при этом повышают безопасность учебного процесса
