Исходные данные
В рамках федеральной программы «Виртуальный концертный зал» "Корпорация DNK" оснастила Чермозский городской ДК оборудованием для приема трансляций концертов Пермской и других филармоний.
Реализация проекта

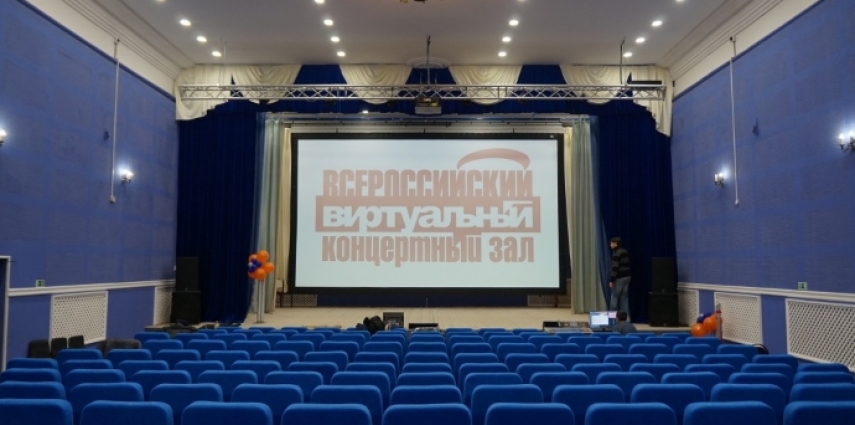

В глубине сцены интегратор установил экран Draper StageScreen с габаритами 7,3 х 4,1 метров. Картинку с разрешением Full HD на нем формирует проектор Barco G60-W10 с короткофокусным объективом.

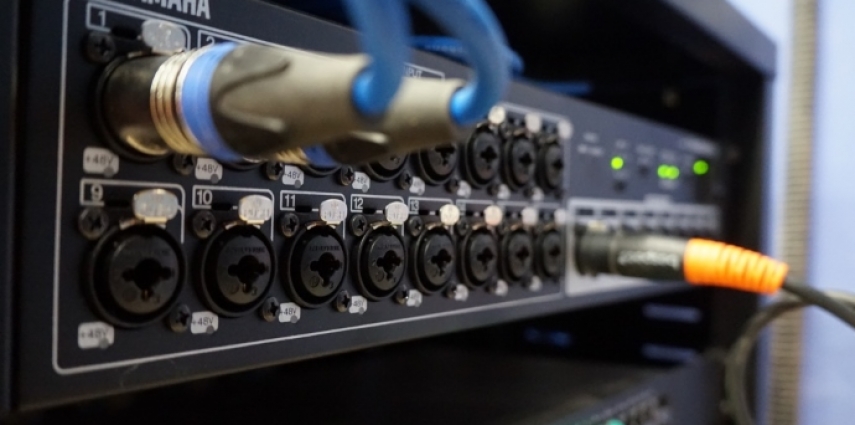

Система звукоусиления зала состоит из громкоговорителей Electro-Voice EVF, подключенных к четырехканальному усилителю Dynacord общей мощностью 5 кВт, который снабжен встроенным блоком DSP, предоставляющим алгоритм кроссовера для корректной настройки точки раздела частот между сабвуферами и основными акустическими системами. Для микширования аудиосигналов задействована консоль Yamaha TF с выносным блоком TiO. К нему подключены приемники радиомикрофонов Sennheiser.

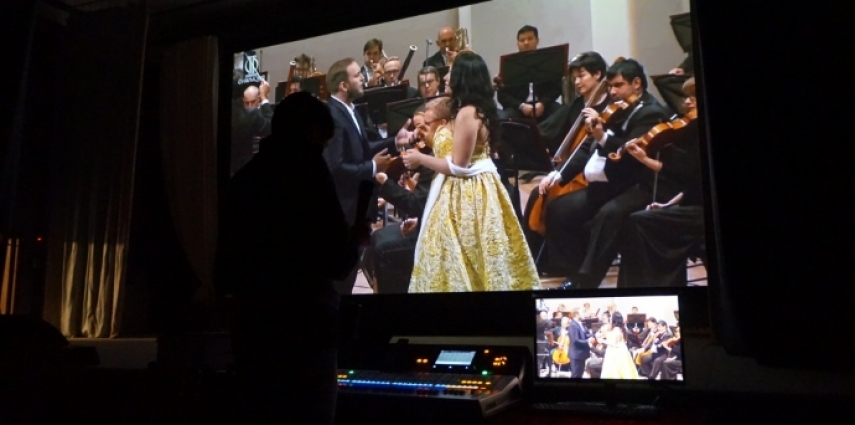

Звуковой тракт работает в полностью цифровом режиме по протоколу Dante, единожды преобразуя сигнал в аналоговый в усилителе мощности. Для приема прямых трансляций и показов записей установлен сервер с ПО vMix. Он же используется для воспроизведения виртуальных задников при выступлениях и проигрывания фонограмм. Для удобства управления на аудиомикшере звук выводится посредством Dante Virtual Soundcard отдельными стереопарами.

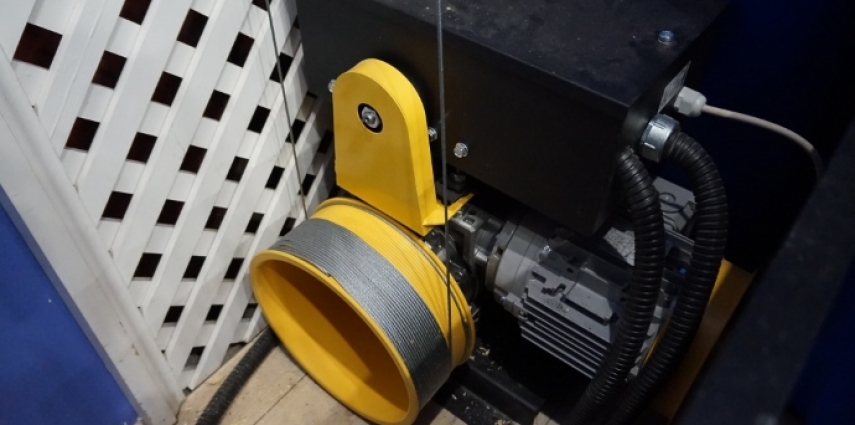

На сцене смонтированы две системы тросовых раздвижных занавесов с напольными электролебедками барабанного типа: антрактная и перед экраном. Управление ими доступно как с основного шкафа, так и с выносных, размещенных в противоположной стороне сцены. Для светового оборудования смонтированы три стационарных фермы: две над сценой, и одна выносная.
Преодолеть ограничения мощности существующей системы электропитания помогла организация новой независимой системы с подключением непосредственно от ввода в здание.
