Yamaha и NEXO помогли QUSEC получить AV Experience Awards 2020

Исходные данные

Катарский университет (QUSEC) поручил интегратору Techno Q развернуть в главном зале комплекса для культурно-спортивных мероприятий универсальную систему звукоусиления, подходящую для разнообразных мероприятий. Получилось настолько хорошо, что проект получил награду AVIXA AV Experience Awards 2020, став лучшим многофункциональным пространством.

Реализация проекта

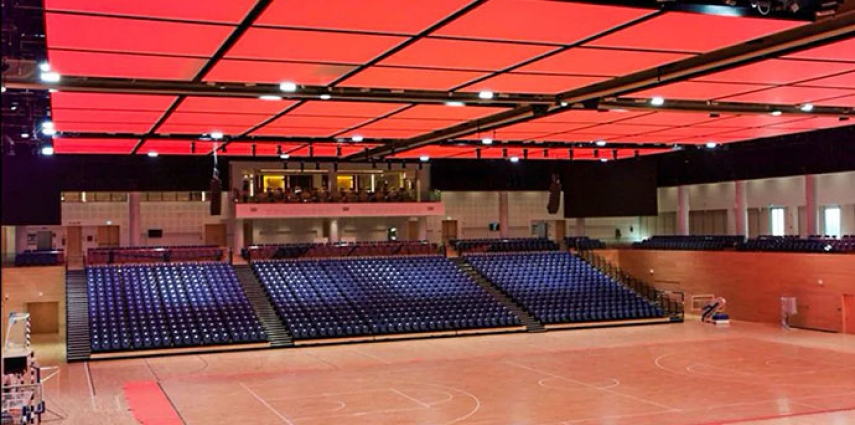

Главный зал QUSEC предназначен не только для занятий спортом, но и для проведения выставок, конференций, презентаций и других мероприятий. Он имеет регулируемый по высоте потолок, за счет чего объем пространства может меняться от 22 400 до 35 900 м3. Для озвучивания зала интегратор развернул многофункциональную систему на базе акустической обработки Yamaha AFC и громкоговорителей NEXO, которая поддерживает работу в нескольких режимах и при разной высоте потолка.

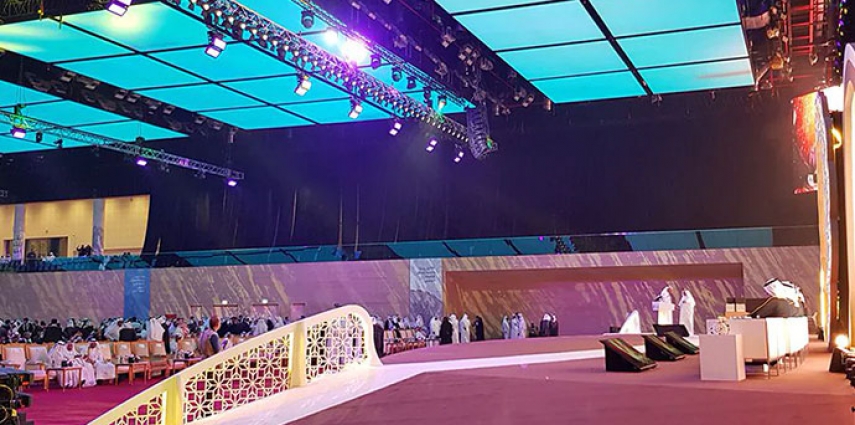

В режимах «Церемония» и «Конференция» высота потолка составляет 10 метров. В качестве FOH в них используется профессиональная аудиосистема с подвешенными массивами NEXO, которые для достижения наилучшего качества звука при различных планах рассадки можно поднимать или опускать.

В систему AFC входят девять систем раннего отражения и две системы реверберации, включающие 136 модулей NEXO. Ко входам системы AFC подключены 24 кардиоидных и восемь суперкардиоидных микрофонов, а система контроля и управления основана на шести процессорах AFC и трех сигнальных процессорах MRX7-D. Восемь интерфейсных карт Dante MY16-AUD направляют аудиовыходы на сетевой коммутатор Dante, а затем на усилители мощности NEXO для основных массивов AFC.

В режиме «Выставка» система используется для голосового оповещения и воспроизведения фоновой музыки, но по-настоящему она раскрывает свой потенциал в режиме «Спорт». Помимо передачи голосов болельщиков, поддерживающих команды, массив микрофонов над местами для зрителей улавливает звук, передает его на настенные динамики AFC для игрового поля, чтобы увеличить громкость, а также на потолочные динамики AFC для дополнительной реверберации.

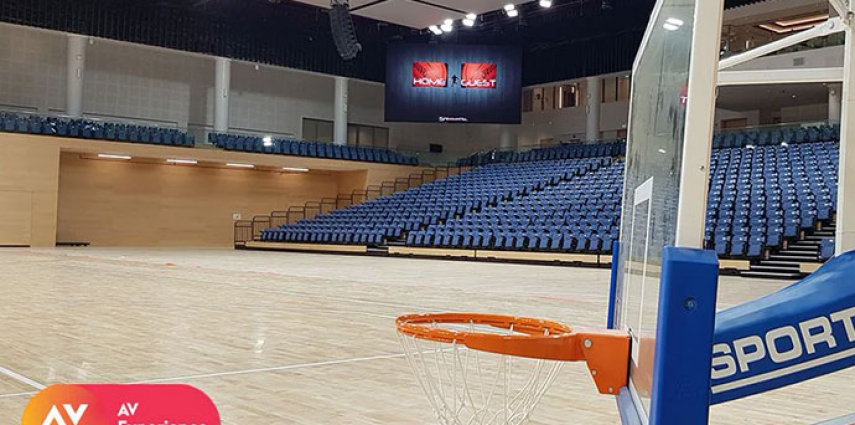

Баскетбол — это один из ключевых видов спорта, проводимых в зале. Специальные микрофоны над каждым кольцом используются для усиления звука удара мяча о щит, который передаётся болельщикам через специальные группы подвешенных и напольных громкоговорителей, а также за счёт усиления поздних отражений от дополнительных громкоговорителей за трибунами и через потолочный массив. Массив из восьми микрофонов над площадкой захватывает стук баскетбольного мяча и усиливает его за счёт ранних отражений, исходящих из настенных динамиков, и дополненных рассеянным звуковым полем от потолочного массива.

Массив микрофонов используется и для других видов спорта, например, тенниса. С его помощью также улавливается звук удара мяча и воспроизводится через потолочный массив.

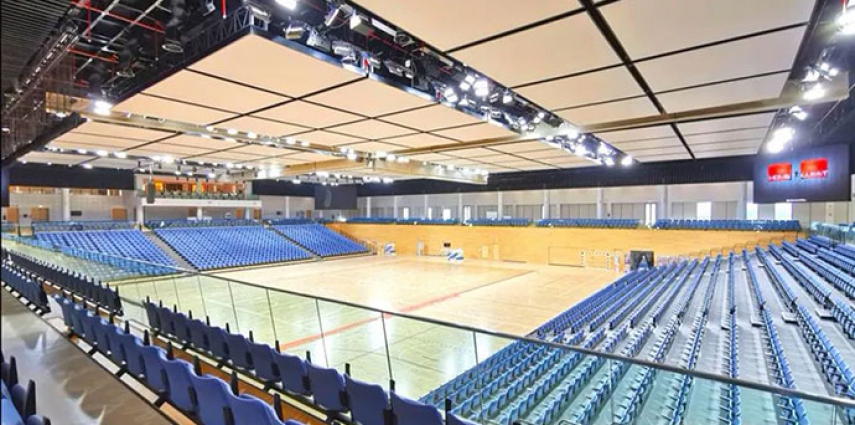

В режиме «Спорт» используются два кластера массивов NEXO, которые размещены с каждой стороны от центрального подиума над серединой арены, что позволяет разделить пространство на две части занавесью. Они предназначены для вывода музыки и объявлений, при этом могут использовать как вместе, так и по отдельности.

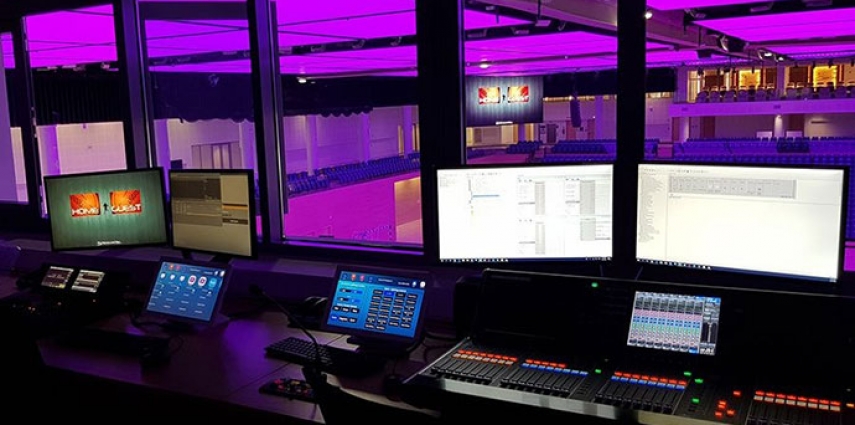

Для мероприятий в зале установлены цифровые микшерные консоли Yamaha CL5 и CL3 с тремя рэковыми модулями ввода-вывода Rio1608-D2. Оптоволоконные линии от пункта управления к более чем 50 точкам доступа по всему стадиону позволяют легко подключать оборудование и работать из любой части здания. Управление системой осуществляется с помощью приложения Yamaha ProVisionaire Touch на iPad.

Отзыв интегратора

Комментирует Моханад Ис-Хак, старший менеджер проектов компании Techno Q:

Перемещать более 70 тонн потолочных панелей, включая сложную систему освещения, акустические материалы и систему AFC, обеспечив при этом качественный звук при любом уровне потолка, оказалось сложнее, чем мы могли себе представить. Наличие подвижного потолка очень затрудняло размещение громкоговорителей и подвесных микрофонов. Нам пришлось провести множество акустических исследований и работ по звуковому моделированию, чтобы убедиться, что получим удовлетворительный результат. У нас было всего девять месяцев, чтобы спроектировать и установить систему. Комплект из оборудования Yamaha и NEXO идеально подошел для нашего проекта, покрыв все задачи
