Исходные данные
Силезский центр сердечно-сосудистых заболеваний, являющийся одним из ведущих кардиологических и кардиохирургических медицинских и учебных заведений Польши, в рамках программы по расширению и модернизации произвел обновление AV-систем в трех своих корпусах, основной целью которого стало обеспечить возможность передачи AV-сигналов из операционных и процедурных кабинетов в залы для семинаров и тренингов, сохранив при этом стерильность помещений и конфиденциальность пациентов. Для проектирования и реализации проекта после победы в тендере был привлечен локальный интегратор A+V, развернувший аудиовизуальные системы, системы управления, системы записи и трансляции контента в интернет и IT-инфраструктуру. Помимо этого, на объекте была обеспечена интеграция с системами освещения, управления зданием и видеонаблюдения.
Реализация проекта
Основой системы распределения сигналов и управления AV-оборудованием центра стало AV over IP решение Crestron на базе кодеров DM-NVX-351, DM-NVX-E30, DM-NVX-E30C, DM-NVX-E760C и декодеров DM-NVX-D30C. Оно позволяет свободно транслировать по сети аудио- и видеосигналы между помещениями, чтобы наглядно демонстрировать студентам процессы проведения операций и процедур, имея при этом друстороннюю голосовую связь.

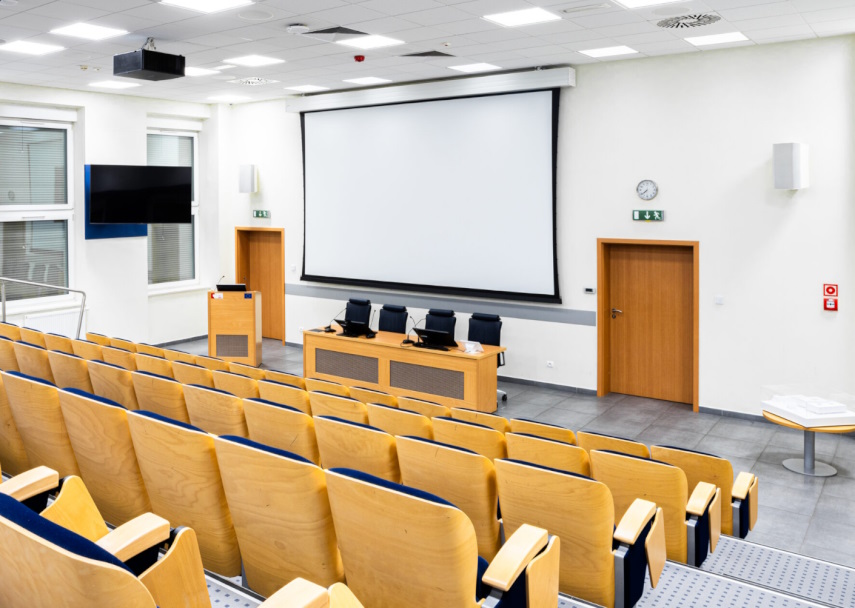

Все ключевые тренинги, лекции и пресс-конференции проходят в учебном заведении в главной аудитории. В ней сосредоточено управление выбором того, из каких в какие помещения будут передаваться сигналы и есть набор необходимого для комфортного проведения мероприятий оборудования. Система видеоотображения зала включает лазерный 4K-проектор Christie 4K7-HS, засвечивающий экран в центре, и два 75-дюймовых дисплея Sony Bravia FW-75BZ40 с разрешением 4K, установленных на боковых стенах при помощи кронштейнов Edbak TWB1. Для выступающих за конференц-столом предусмотрены монитор предварительного просмотра BenQ GW2280, сенсорный монитор предварительного просмотра, встроенный в кафедру, и монитор предварительного просмотра для технического специалиста.

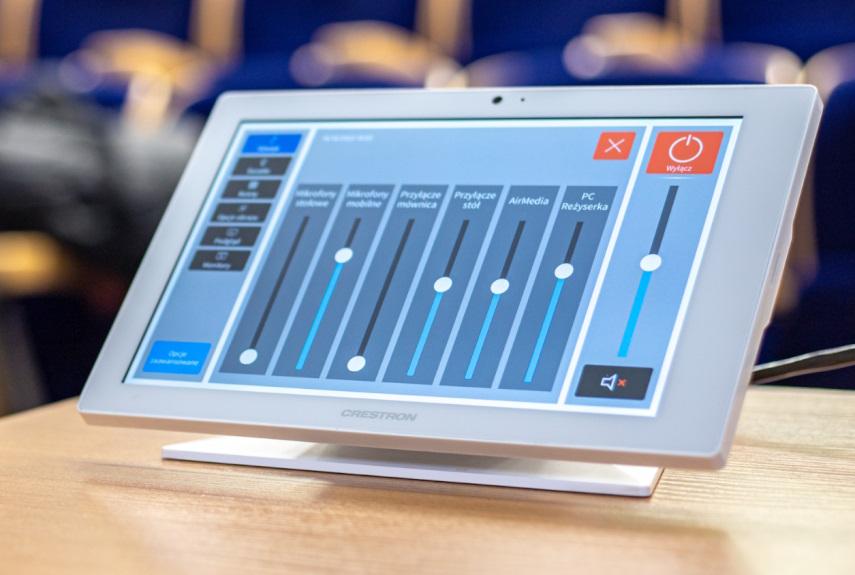

Возможность отображения на экране сигналов, поступающих из нескольких источников, обеспечивает наличие видеопроцессора Crestron HD-WP-4K401-C, который позволяет преподавателю одновременно демонстрировать как учебные материалы с ноутбука или планшета, так и прямую трансляцию медицинской процедуры, сопровождая ее комментариями и отвечая на вопросы студентов. Для беспроводного вывода контента на общие экраны помещения была задействована презентационная система Crestron AirMedia AM-200. Она поддерживает до 32 одновременных соединений с пользовательскими устройствами по технологиям AirPlay или Miracast и не требует подключения к корпоративной сети Wi-Fi. Управление AV-системой зала осуществляется на экране 10-дюймовой тач-панели Crestron TSW-1060. В примыкающей к аудиотории аппаратной комнате есть ПК с программным обеспечением для записи видео. К нему подключен декодер Crestron DM-NVX-D30C, что дает возможность принимать сигналы, транслируемые из любых имеющихся в центре помещений.
Речевая многозонная система звукоусиления помещения построена на основе встраиваемых потолочных громкоговорителей Extron SF 26CT. Дополняют ее два настенных громкоговорителя Extron для воспроизведения аудиодорожки презентации, размещенными слева и справа от проекционного экрана. Все акустические системы подключены к многоканальным усилителям мощности Lab Gruppen CA 1202. На них поступают аудиосигналы от цифрового аудиопроцессора QSC Core 110f с алгоритмами эхо- и шумоподавления, а также поддержкой сетевых аудиопротоколов Dante и AES67. Для захвата голосов выступающих применяется беспроводная микрофонная система Sennheiser EW 100 G4-835-S.
Расположенный рядом с аудиторией зал учебного отдела получил лазерный проектор Sony VPL-PHZ50, аудиосистему Extron SF 26CT, систему управления Crestron и интеграцию в общую AV over IP систему объекта.

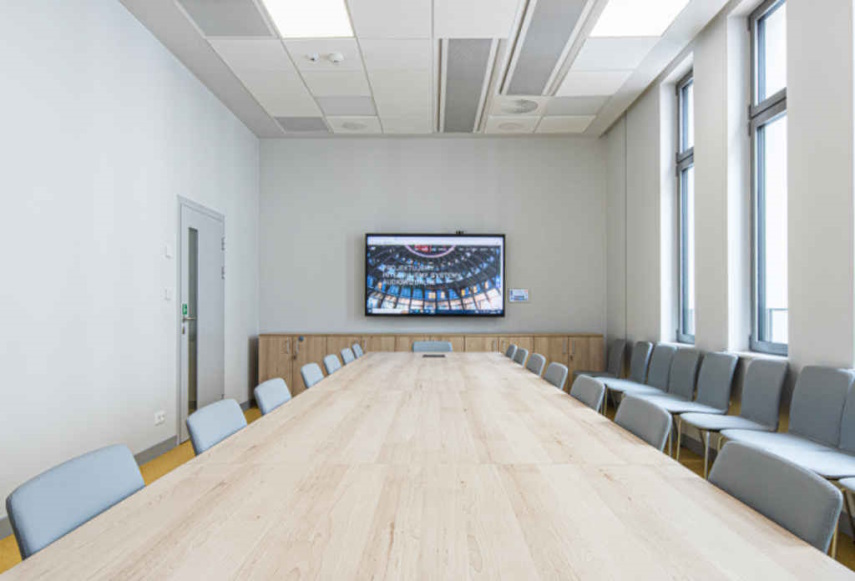

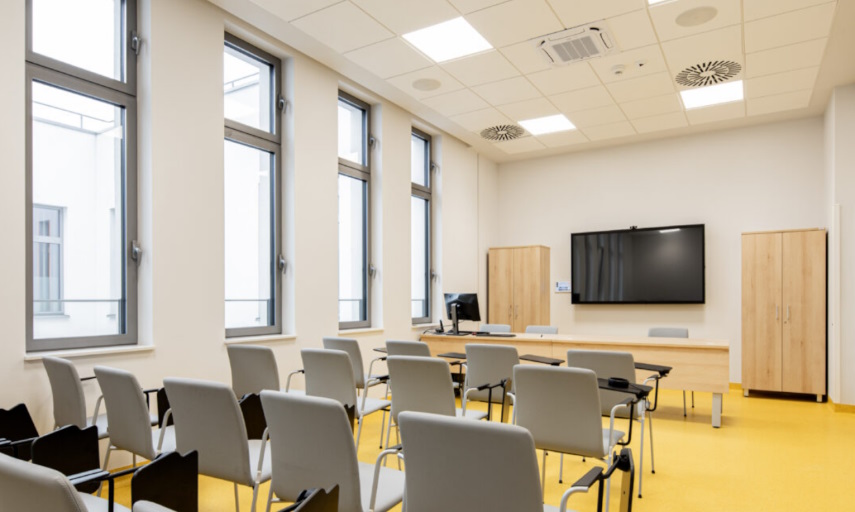

Пять помещений для семинаров оборудованы 75-дюймовыми 4K-дисплеями Sony Bravia FW-75BZ40. К ним подключены ПК с предустановленной платформой видеоконференцсвязи Zoom и веб-камера Logitech C930E. ПК соединен с сетью Dante через аудиоинтерфейс Audinate ADP-USB-2X2 (Dante/USB), что позволяет использовать во время сеанса ВКС систему звукоусиления помещения, включающую потолочные громкоговорители Extron SF 26CT и беспроводную микрофонную систему Sennheiser EW 100 G4-835-S. Для проводного подключения источников контента для демонстрируемых на общем экране презентаций на столах реализован набор медиапортов. Довершает конфигурацию система управления Crestron с пользовательским интерфейсом, выведенным на 10-дюймовую беспроводную сенсорную панель, которая установлена в настенной док-станции, но снять ее можно только после ввода PIN-кода. В помещениях для семинаров может быть организована видеотрансляция из процедурного кабинета и двусторонняя аудиосвязь с ним.

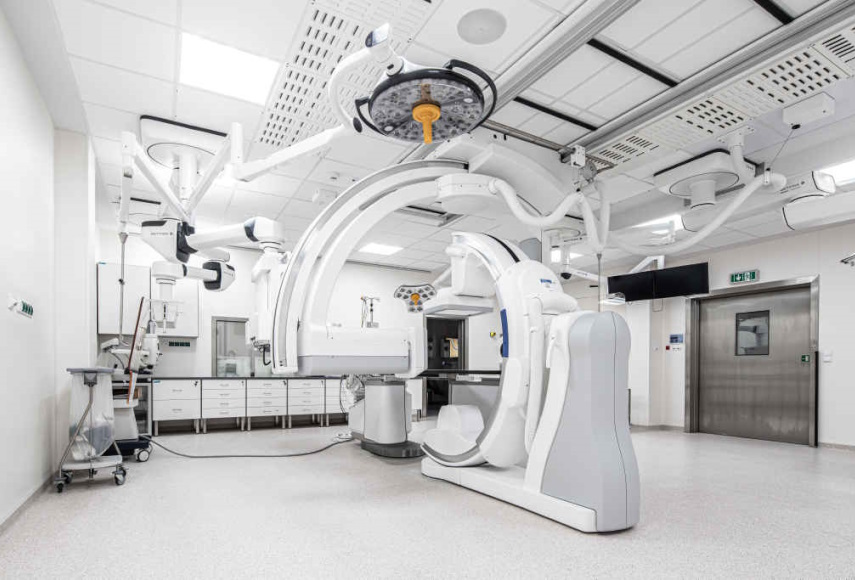

Шесть процедурных кабинетов гемодинамики и электрофизиологии оснащены стандартизированными AV-комплектами. В их состав входят потолочные громкоговорители Extron SF 26CT, многоканальные усилители QSC MP-A80V-EU и беспроводная система Sennheiser EW 100 G4-835-S с набором из восьми микрофонов и всенаправленной антенной Sennheiser A 1031-U, используемые для внутренней аудиосвязи между кабинетами, лекционным залом и техническими специалистами, кодеры Crestron NVX для трансляции видео в сеть и настенная сенсорная панель Crestron TSW-1060 для управления оборудованием. Сигналы с микрофонов поступают в незаметно размещенный в шкафу процессор QSC Core 110f, обеспечивающий эхо- и шумоподавление, а с него по протоколу Dante отправляется в общую сеть центра и на усилители, питающие громкоговорители.
В коридоре, рядом с каждым из процедурных кабинетов, имеется PEL-интерфейс для подключения мобильной тележки. На тележке установлены 22-дюймовый монитор предварительного просмотра BenQ GW2280 и 10-дюймовая сенсорная панель Crestron TSW-1060, позволяющая выбрать какие сигналы будут выводиться на монитор – из процедурных кабинетов или из залов для семинаров.
Еще в семи операционных залах, расположенных в двух корпусах, видеовыходы медицинского оборудования через кодеры Crestron подключены к общей AV over IP системе центра. Распределение аудиосигналов осуществляется в них с помощью аудиопроцессора QSC DSP Core 110f, соединенного с сетью Dante. ИТ-инфраструктура объекта была реализована на основе сетевых коммутаторов Cisco. После ввода системы в эксплуатацию интегратор организовал четырехнедельное обучение сотрудников клиента.
Отзывы интегратора
Комментирует Марцин Богачик, менеджер группы AV-проектировщиков компании A+V, отвечавший за разработку AV-системы:
«Заказчику требовалось гибкое, масштабируемое и надежное AV-решение для передачи с минимальной задержкой высококачественного изображения и звука, при этом он полностью доверил нам выбор наиболее подходящей для реализации проекта технологии, и мы сделали ставку на AV over IP».
Дополняет Анджей Галецкий, руководитель проекта в A+V:
«Единая система распределения сигналов и управления AV-оборудованием на базе решения Crestron, имеющего широкую совместимость с продуктами сторонних производителей, обеспечивает высокую степень интеграции компонентов и стабильность работы. Выбранная нами система AV over IP предоставляет не только гибкость и простоту обслуживания, но и практически неограниченный потенциал для расширения в дальнейшем. Самым сложным моментом в реализации проекта стало то, что необходимо было производить монтаж и настройку в полностью действующих больнице и образовательном учреждении. Нам пришлось подстраиваться под их график, работать в операционных ночью и так далее. Но мы справились с поставленными задачами, и клиент остался очень доволен результатом».
