Все, кто так или иначе связывает свою жизнь с proAV-оборудованием, не может пропустить главный тренд сегмента видеоотображения – LED-экраны. За последние годы мы видим быстрый прогресс в этой сфере, что способствует частым сменам «трендов» и спроса рынка.
Наверняка, большинство специалистов сможет объяснить разницу в технологиях, прячущихся за такими аббревиатурами как, SMD, COB, GOB, COB или IMD и отличит Mini-LED от Micro LED, но что вы можете сказать про MIP?
Нам в Treolan очень важно понимать тенденции рынка, поэтому сотрудники отдела proAV на постоянной основе проходят обучение у вендоров и посещают профильные выставки. Конечно, впечатляющие по количеству представляемых новинок мероприятия проходят в Китае, где буквально каждый раз видишь что-то новенькое. Даже шаг пикселя 0,3 мм здесь демонстрируют уже не только именитые производители класса А, но и те, чьи имена встречаешь впервые, в команде нет англоговорящего менеджера, а сами продукты могут выглядеть крайне сомнительно.
И вот в череде ослепляющих глаза неоткалиброванных и наспех собранных экранов бросается в глаза аббревиатура MIP.
На первый взгляд, это малый шаг пикселя с защитным покрытием. После безуспешной попытки выяснить у девушки-менеджера что-то чуть больше, чем: «New product, high quality and best price» ждем инженера, и уже на китайском (спасибо второму высшему в HEU и putong hua) начинаем разбираться.
Коротко по азам
SMD (Surface Mounted Device) – это технология, в которой производится инкапсуляция кристаллов арсенида галия в пластиковую основу, припаивается медной или золотой пайкой и заливается силиконом. Тем самым получаем RGB-светодиод 3 в 1. Называется этот процесс SMT. Далее диод припаивается оловом к РСВ-плате и в зависимости от шага может защищаться сверху пластиковой маской (объективно защита больше от пыли, но, как говорится, лучше так, чем никак). Разность цветности и яркости диодов нивелируется перемешиванием из разных BINов (после спектрометра) и их равномерным нанесением на плате.
Технология стара как мир давно используется, считается крайне стабильной в эксплуатации и точно подходит для LED-панелей с шагом пикселя до 0,9 мм. При более высоком разрешении это уже, конечно, муки и страдания тех, кто монтирует и обслуживает экран, так как чем выше плотность пикселей, тем меньше сам чип и тем больнее его заменить/починить.

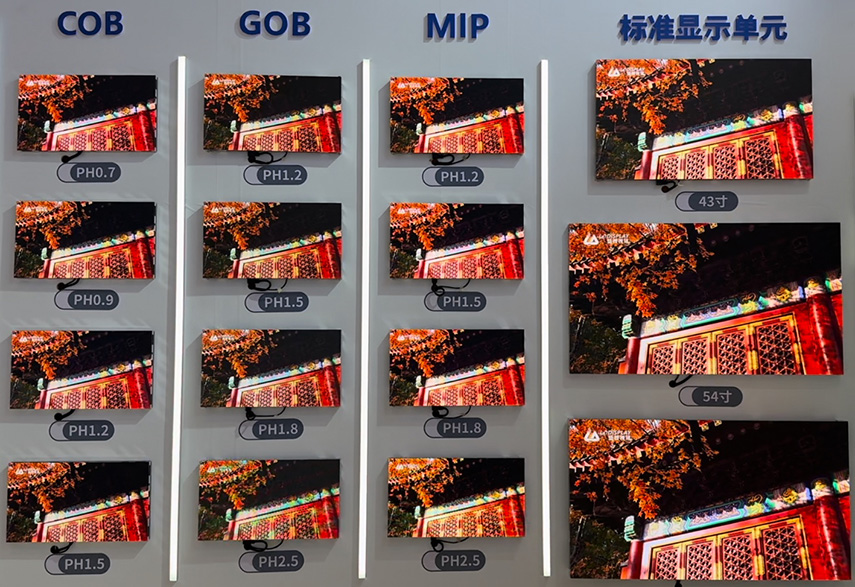

Но рынок беспощаден и не хочет видеть «зерно», особенно на средствах отображения с малым шагом пикселя, отсюда и появилась технология COB (Chip-on-Board). Она интересна при шаге от 0,3 до 2 мм. Тут кристаллы наносятся напрямую на плату, исключая процесс поверхностного монтажа, что позволяет достигать такой плотности пикселей. Чтобы экран можно было использовать, не боясь повредить очень хрупкие светодиоды, их покрывают эпоксидным составом, который может быть глянцевым (на мой вкус, лучший вариант по контрастности и «красивости», хотя кого-то напрягают блики) или матовым (у некоторых производителей выглядит грязновато и неконтрастно) и дает на выходе приятное, более мягкое свечение.
Важный момент – добиться идеальной однородности невозможно или крайне сложно, особенно на белом или другом однородном цвете. Ну и ремонтировать это, вроде, до сих пор нормально могут только производители в Китае, хотя ходят слухи про умельцев в московских сервисах, кто с закрытыми глазами и без инструментов может все пофиксить, дай Бог им здоровья!
Что такое MIP

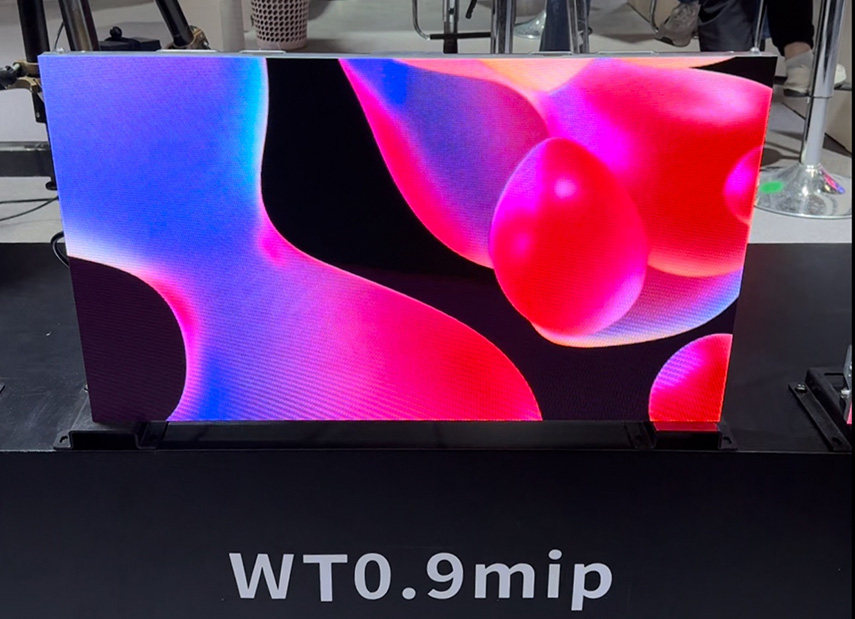

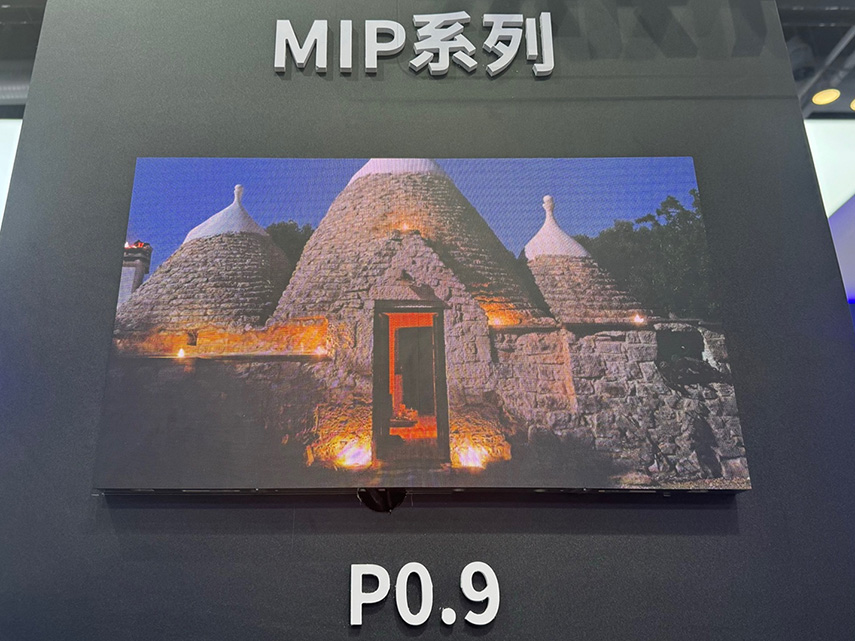

Добрались мы все-таки до MIP, что расшифровывается как Micro / Mini LED in Package. *Дальше будет информация, которую удалось получить от поставщиков решения, поэтому, возможно, какие-то моменты будут требовать дальнейшего уточнения.
Можно сказать, что технология MIP – это комбинация надежности СОВ-решения, интегрированного в гибкость инкапсуляции отдельных SMD-чипов, которая обеспечивает высокую совместимость с хорошо всем известным процессом производства SMT. Чип совсем маленького размера для повышения надежности покрывается сверху защитным слоем. Ультратонкая инкапсуляция при высокой эффективности производства с крайне эффективным рассеиванием тепла. COB может инкапсулировать светодиодные кристаллы только одинакового со всех сторон размера, составляющего более 100 мкм, в то время, как MiP может инкапсулироваться на LED-кристаллах размером менее 60 мкм.
MIP не уступает другим светодиодным технологиям по яркости (1000 кд/м2), контрастности (12 000:1), градации серого (24 бит) и наличию поддержки HDR, при этом в сравнении с СОВ у нее есть много неочевидных преимуществ:
- возможность перемешивать микросветодиоды до нанесения их на РСВ-платы, тем самым обеспечивая более однородные цвета цельного экрана;
- до нанесения на плату диоды проходят первичные тесты QC, что минимизирует количество брака готовой продукции;
- более простой ремонт модуля;
- углы обзора 170° по вертикали и горизонтали;
- 110% охват цветовой гаммы NTSC.
Поставщики утверждают, что продукция на базе MIP с шагом пикселя 1,2 мм уже имеет ту же цену, что и на базе COB или SMD. Однако MIP будет иметь более низкую стоимость, когда речь заходит про экраны с шагом пикселя меньше, чем 1,2 мм. Производители ожидают, что в ближайшее время смогут получать продукцию на основе новой технологии со сверхвысоким разрешением и шагом до 0,4 мм.
Какие выводы можно сделать?
Во-первых, если нам казалось, что все технологии уже известны, то это ошибка. Великий китайский народ наверняка будет и дальше продолжать поражать новинками, призванными сделать нашу жизнь лучше, а им получать больше прибыли при меньших трудозатратах.
Во-вторых, по ряду причин MIP имеет неплохие перспективы на рынке LED-экранов. Здесь стоит выделить два важных аспекта:
- довольно простой процесс изготовления, не требующий высокой точности производства;
- отличная совместимость с уже имеющимся оборудованием для производства стандартных светодиодных экранов на базе технологии SMD.
На сегодняшний день можно утверждать, что технология MIP, как и СОВ, будет использоваться для LED-экранов большого размера, устанавливаемых в ситуационных центрах, переговорных комнатах, выставочных пространствах и в других индорных проектах.
