4 февраля на Национальном стадионе в Пекине состоялась официальная церемония открытия зимних Олимпийских игр 2022. Зрителей ждала насыщенная шоу-программа, главное место в которой заняли крупнейший в мире светодиодный 8K-экран, установленный на полу арены, 58-метровый LED-водопад и гигантский ледяной куб.

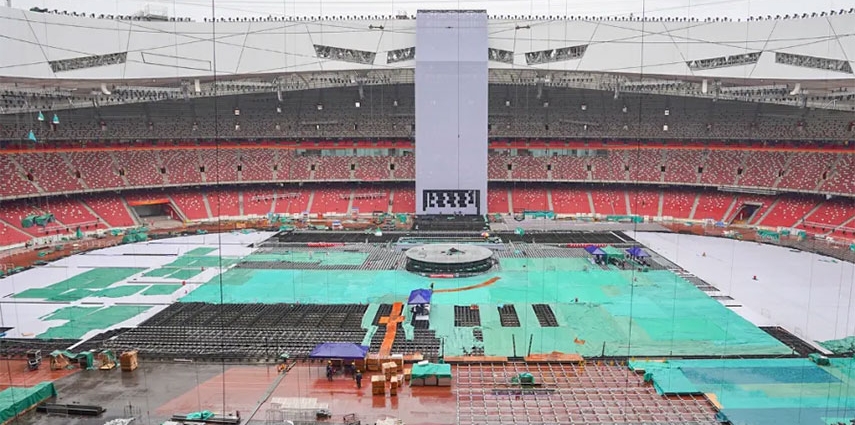

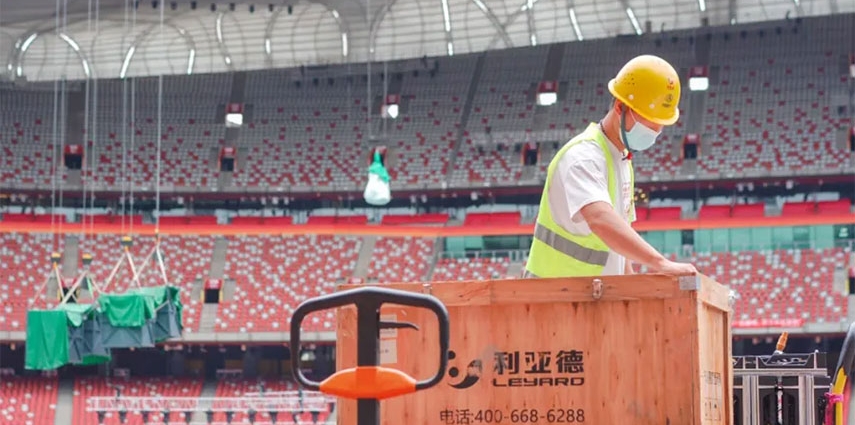

Инсталляция была реализована China Aerospace Science and Technology Corporation совместно с компанией Leyard International, предоставившей для проекта более 11 000 м2 LED-панелей. Развернутый на стадионе светодиодный пол имеет длину – 156 м, ширину – 76 м и площадь – 10 393 м2. Для его создания было задействовано 40 000 панелей с шагом пикселя 5 мм. Суммарное разрешение экрана составляет 14 880 x 7248 пикселей, что позволило разделить его на четыре области воспроизведения контента с разрешением 8K в каждой. 7000 м2 центральной части этого дисплея сформированы из светодиодных панелей Leyard.
Специально для проекта инженеры производителя разработали водонепроницаемые LED-модули, сертифицированные по стандарту IP66, снабженные противоскользящим, антибликовым и антимуарным покрытиями. Они не только способны выдержать высокую нагрузку, возникающую при хождении по экрану людей и перемещении техники, но и работать при температуре до - 20℃, что было обязательным требованием для Национального стадиона с открытой крышей, где проводилась церемония открытия.

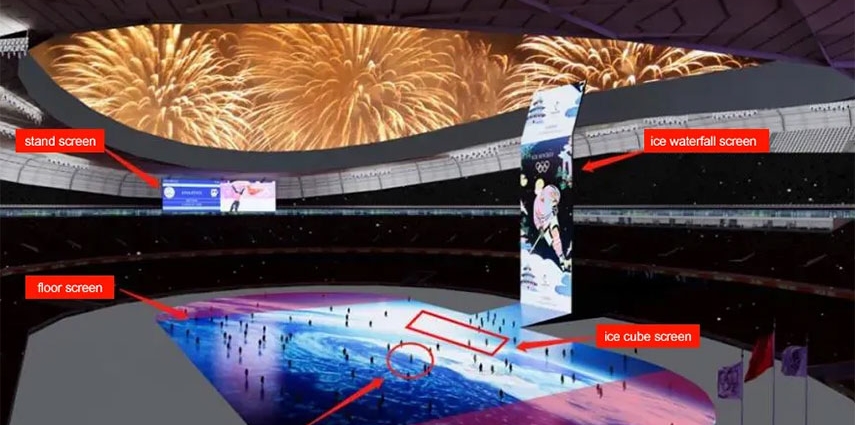

Помимо этого, продукция вендора была применена для создания примыкающего с напольному экрану LED-водопада шириной 20 м и высотой 58 м, где задействовали 1200 м2 панелей суммарным разрешением 2560 x 7328 пикселей, покрытия части движущегося ледяного куба длиной – 22 м, шириной – 7 м и высотой 10 – м, потребовавшего 600 м2 панелей, и двух экранов площадью 1000 м2 каждый, установленных в зоне трибун с южной и северной сторон площадки. Чтобы удовлетворить необходимость в питании всех этих экранов, требующих для основной и резервной цепей электроснабжения по 2600кВт, было использовано 52 комплекта распределительных шкафов мощностью 100 кВт, 534 комплекта шкафов мощностью 20 кВт и 198 000 метров кабельной проводки.

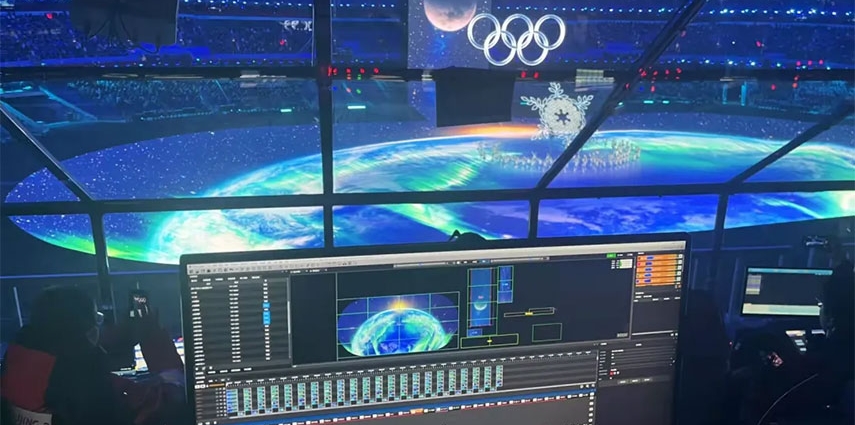

Также Leyard отвечал за проектирование, строительство и эксплуатацию системы управления трансляцией, с помощью которой осуществлялось воспроизведение и декодирование видео, а также синхронизация изображения на сцене, ледяном кубе и LED-водопаде. Она способна работать с семью экранами с разрешением 8K@50 и синхронно проигрывать 27 каналов видео с разрешением 4K@50. Для избежания сбоев здесь был применен генератор, обеспечивающий унифицированный внешний сигнал синхронизации для 14 видеосерверов и 24 видеомонтажных устройств с ошибкой времени синхронизации не более 2 мкс и ошибкой сканирования пикселей изображения, не превышающей 1 строки.
Дополнило все это размещение в центре управления чрезвычайными ситуациями и предотвращения пожаров светодиодной видеостены Leyard площадью 50 м2, сформированной из панелей с шагом пикселя 1,2 мм.
Об участии в проекте сообщили также компании Unilumin и BOE Technology, но свой фронт работ пока не уточнили.
