Компания RCF сообщила о выходе новой версии программного обеспечения RDNet, предназначенном для удаленного управления системой звукоусиления по сети. Главным нововведением RDNet стало добавление измерительного модуля RDNet Measures, что для бесплатного приложения подобного уровня — настоящий прорыв.
RDNet предлагает группировку по массивам и зонам, эквалайзеры различных типов, включая Bass Shaper и FiRPHASE EQ, а также автосканирование и полный мониторинг системы в реальном времени. В ПО встроен калькулятор для проектирования массивов и построения различных конфигураций сабвуферов. RDNet может регулировать обрезные фильтры, эквалайзеры, уровни и задержки для отдельных компонентов. Присутствует функция автоматической коррекции НЧ в зависимости от размера кластера и компенсация потерь ВЧ в воздухе.
Рассмотрим ряд возможностей программного обеспечения подробнее:

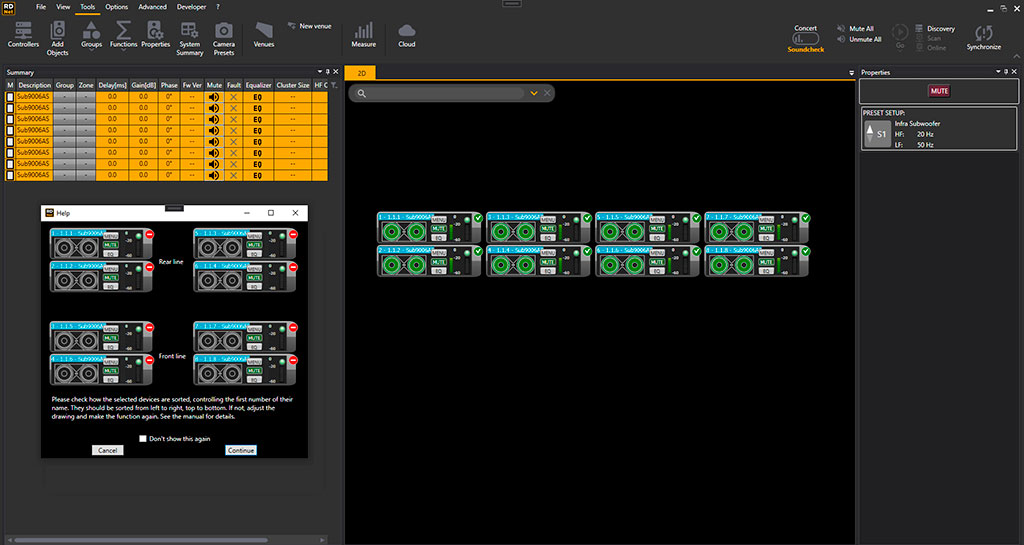

Функция RDNet Scan последовательно сканирует все аудиоустройства, распознаёт их, назначает ярлыки с цифровыми адресами и добавляет устройства в виде объектов в главное окно программы. Мониторинг в реальном времени позволяет наблюдать за множеством параметров: температура, скорость вентиляторов охлаждения, угол наклона каждого громкоговорителя, среднеквадратичный и пиковый уровень сигналов и многое другое. У оператора есть возможность изменять задержку и эквализацию каждого громкоговорителя по отдельности или по группам. Благодаря встроенным DSP каждое устройство является активным элементом системы и может сохранять пресеты, получать команды и непрерывно отправлять информацию о своём состоянии.
Нажмите на картинку для его увеличения

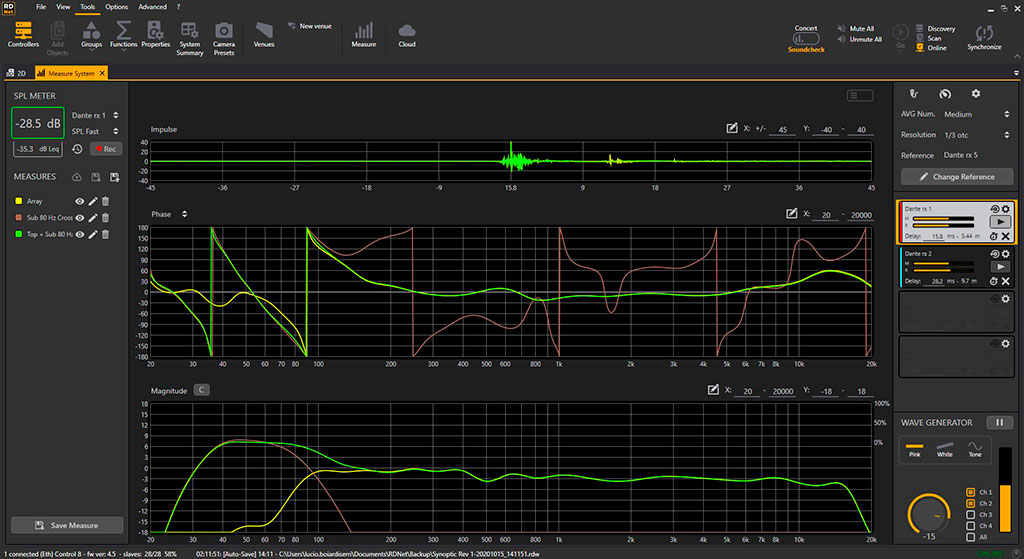

RDNet Measures — это мощный двухканальный FFT-анализатор с четырьмя входами, который может измерять магнитуду, фазу, когерентность, частотную и импульсную характеристики. Кроме того, с его помощью можно измерять задержки, генерировать различные сигналы, а также измерять SPL. Для выполнения этих операций не требуется дополнительное программное обеспечение.
Нажмите на картинку для его увеличения

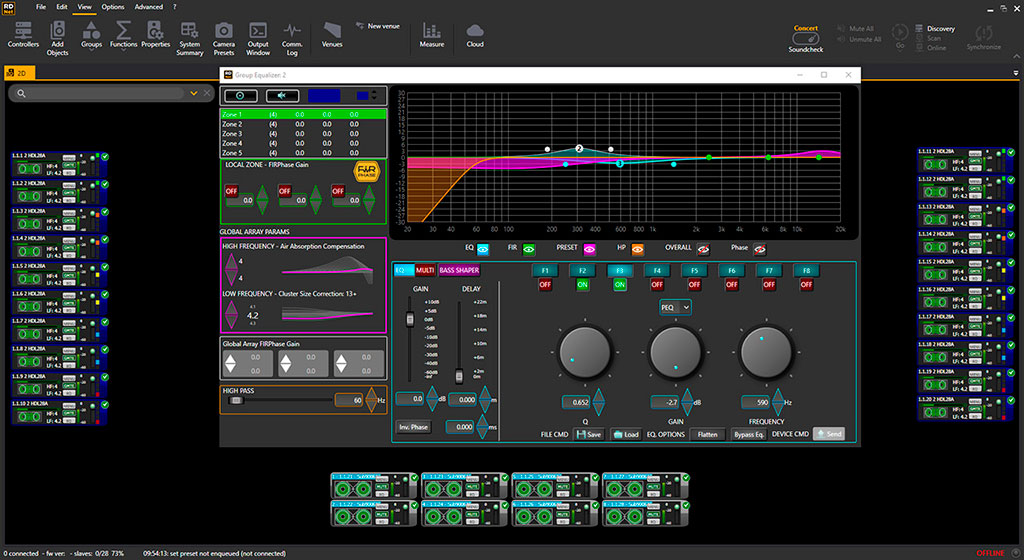

Для упрощения управления системой в RDNet есть возможность группировки устройств. Для каждой группы массивов доступно разделение на зоны, компенсация потерь ВЧ в воздухе (Air Compensation), изменение размера кластера (Cluster Size) и уровень фильтра FiRPHASE. При назначении объектов из группы массивов в различные зоны каждая зона выделяется определённым цветом, что помогает удобно управлять её параметрами. Функция Air Absorption Compensation позволяет автоматически компенсировать изменения тонального баланса, вызванные более быстрым поглощением высоких частот в воздухе. Эта функция особенно полезна, когда изменяется влажность или температура окружающей среды (например, если настройка звука проходит в солнечный день, а концерт — ночью, когда становится прохладнее и повышается влажность). Фильтр Cluster size в зависимости от размера линейного массива автоматически рассчитывает и изменяет характеристику звучания в области НЧ и СЧ для получения более ровной частотной характеристики всей системы.
RDNet позволяет напрямую управлять внутренними эквалайзерами и обрезными фильтрами в каждом элементе массива. Нна выбор предлагаются несколько типов фильтров: параметрический EQ, полочный фильтр (ВЧ и НЧ), фильтры Баттерворта, Линквица-Райли и Бесселя. У системного инженера есть два различных режима для быстрого редактирования настроек эквалайзера с помощью сенсорного экрана. В каждой зоне доступны три разных фиксированных эквалайзера с регулировкой гейна, а в каждой группе массива есть глобальная регулировка уровня FirPHASE для параллельного увеличения или уменьшения FIR-фильтров зоны.

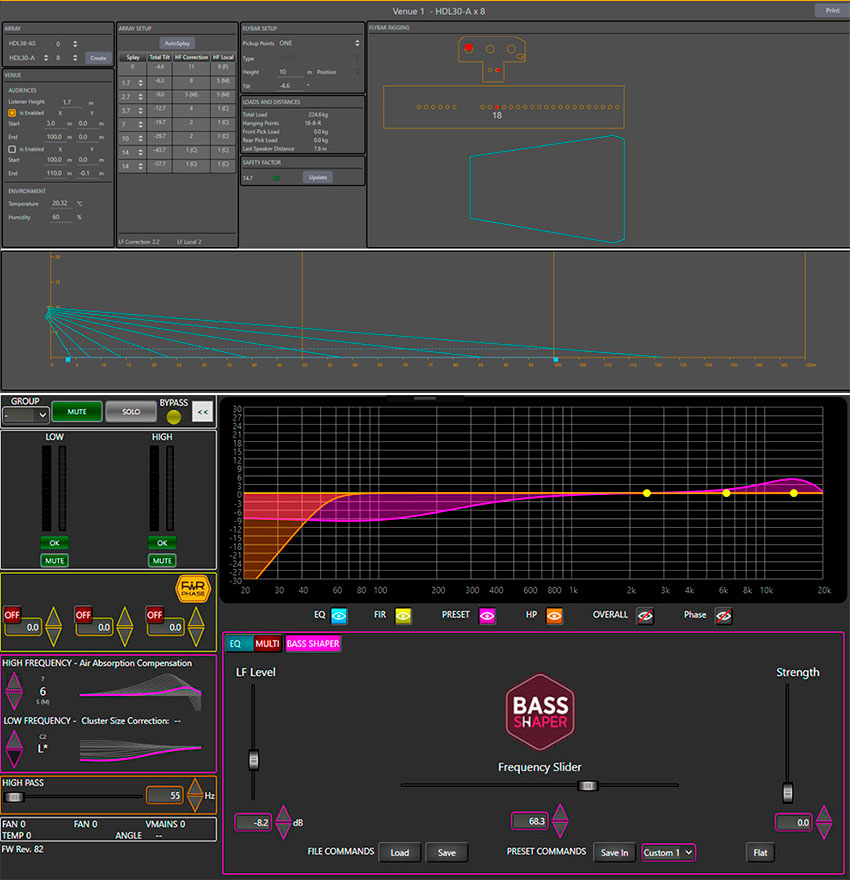

Shape Designer — это встроенный в RDNet калькулятор, который позволяет создать двухмерную акустическую модель массива. Shape Designer помогает подобрать конфигурацию и углы наклона массива, а также внести коррекцию НЧ в зависимости от размера кластера. Углы изгиба массива и данные о излучении звука рассчитываются с учетом максимальных уровней звукового давления для данного проекта. По результатам расчетов приложение выдает необходимую кривизну и вес массива, точки подвеса и углы между элементами.
System Designer предлагает два способа конфигурации системы: Offline для дистанционной работы над проектом или Online с режимами Soundcheck или Concert для безопасного управления системой во время концерта. С помощью удобных и простых инструментов по работе с сабвуферами системный инженер может несколькими щелчками мышки создать такие конфигурации, как арка, кардиоида или энд-файр.
Функция Bass Shaper позволяет точно настраивать желаемое звучание низких частот для лучшего согласования с сабвуферами. За несколько шагов Bass Shaper исправит характер звука в области НЧ, при этом сохранив общий баланс звучания всей системы.
Нажмите на картинку для его увеличения

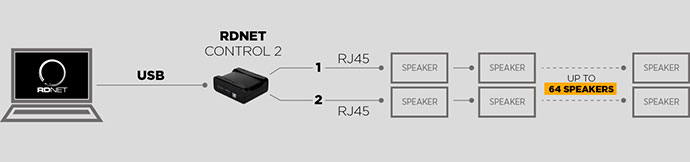

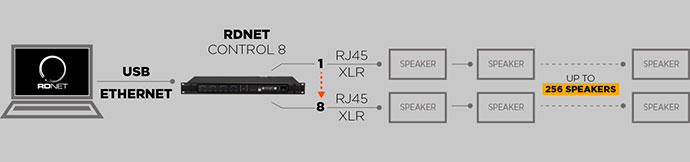

Подключение ноутбука с ПО RDNet осуществляется через интерфейсы Control2 или Control8. Системный инженер сможет управлять временем задержки и эквализацией всех громкоговорителей по отдельности или в группе. Благодаря встроенным коммутационным панелям и DSP каждое устройство является активным элементом системы и может сохранять пресеты, получать команды и непрерывно отправлять информацию о состоянии компонента или излучателя. В RDNet стали стандартными такие функции расширенного мониторинга, как индикация среднеквадратичных и пиковых уровней сигналов, индикация срабатывания лимитеров, угол наклона элементов, сигнализация о проблемах с подключением и многие другие.
Инструмент по созданию конфигураций сабвуферов поможет инженеру с легкостью создать и настроить такие конфигурации, как кардиоида, арка и энд-файр, а функция BASS Shaper позволит добиться желаемого тембра низких частот.
Нажмите на картинку для его увеличения
Больше не нужно возить с собой личный компьютер. Достаточно просто подключиться к интернету и зайти в свой аккаунт, после чего будет доступен полный набор инструментов для управления звуковой системой RCF. Доступно сохранение проектов и результатов измерений в облаке, что позволит открыть их на площадке в любой точке мира.
RDNet — это сетевая платформа для управления как концертными, так и инсталляционными системами. По одной сети можно управлять, настраивать и выполнять маршрутизацию сигналов для всех совместимых устройств RCF, включая новые микшеры-усилители DMA, звуковые колонны с управляемой дисперсией VSA и инсталляционные акустические системы серий HD, HDL и TT+.
