Научно-исследовательский центр CEA Tech поручил компании-интегратору MPM Equipement реализовать комнату виртуальной реальности (CAVE), что и было сделано с помощью проекторов Digital Projection E-Vision Laser 10K.

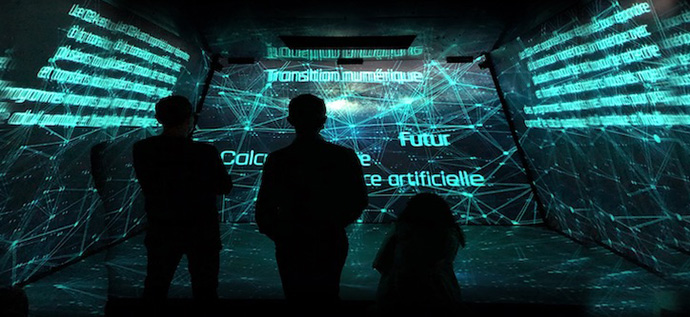

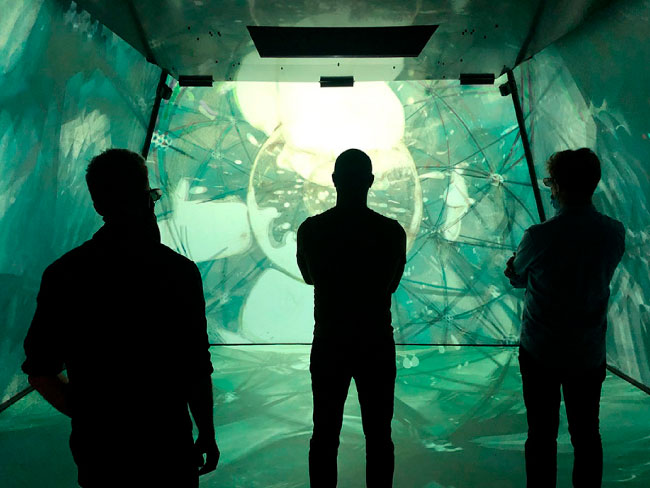

Инсталляция SIRCE (Интеллектуальное помещение с эффектом погружения для экспериментов с круговым обзором) представляет собой три усеченные пирамиды, размещенные на основании площадью около 5 м2. Внутри располагается база, а три поверхности пирамид служат в качестве трехмерных экранов, установленных под углами, которые могут использоваться для воссоздания разных сред и объектов или проведения 3D-видеоконференций.
В виртуальную комнату помещается до 25 человек, но на практике их количество обычно ограничивается 5-10. Всем посетителям выдаются активные очки XPAND 3D, помогающие достичь эффекта полного погружения.
Поверхности SIRCE имеют 26-градусный наклон внутрь, что позволяет выводить и развивать в стереоскопическом восприятии значительные искривления перспективы, благодаря чему виртуальное пространство кажется больше своего реального размера. Тестирование показало, что единственный метод, которым можно пользоваться для компенсации деформаций, вызванных наклоном экранов – это воссоздание светового пути от источника до глаз зрителя.
Для каждого экрана команда разместила две виртуальные камеры примерно в тех местах, где будут находиться глаза зрителя (в данном случае на высоте примерно 1,6 м от земли). Для каждой из четырех проекционных поверхностей (левой, фронтальной, правой и нижней) было нужно по две камеры – всего восемь камер, сгруппированных в четыре связки по две. Левые и правые камеры каждой связки находятся на расстоянии 6,5 см друг от друга (среднее расстояние между глазами человека) строго параллельно без конвергенции.
Комментирует Николас Джинсель, руководитель проектов компании MPM Equipement:
Идея была в том, чтобы создать виртуальное пространство, в котором можно демонстрировать любые аудиовизуальные материалы и контент с эффектом погружения. Все данные записываются, что позволяет нам моделировать синтетическую модель SIRCE в необходимом масштабе. С помощью лазерного измерителя мы считываем расстояния и углы. Затем мы используем те же самые камеры, как если бы они были проекторами, формирующими текстуру на внутренние поверхности помещения. Остается только записать текстуры для поверхностей таким образом, чтобы их можно было перенести в настоящее пространство SIRCE, тем самым создав иллюзию для реального зрителя
После того, как информация была записана, ее, используя программное обеспечение Derivative TouchDesigner, в реальном времени отправляют на пять лазерных проекторов Digital Projection E-Vision Laser 10K для проецирования в пространство SIRCE. Чтобы каждый блок мгновенно переключался в соответствии с частотой между двумя источниками видео, на каждый из проекторов необходимо подавать два видеопотока с частотой 120 Гц (режим подключения с двойной обработкой Dual Pipe), что требует сложной калибровки.
Дополняет Николас Джинсель:
Нам был нужен неприхотливый в обслуживании лазерный проектор с короткофокусным объективом и яркостью 10 000 люмен, который мог бы размещаться на одной оси с центром помещения CAVE. Проектор Digital Projection оптимально подошел по всем критериям, обеспечив хорошее соотношение цены, возможностей и качества изображения. E-Vision Laser 10K обладает низким уровнем шума и малым тепловыделением, что также актуально для небольшого пространства. Отдельного внимания заслуживает точность калибровки устройств. Формируемая проекторами картинка была максимально однородной, даже если сами они были из разных партий
